1.什么是端口复用
复用就是多用，也就是除了能用作普通的IO功能外还可以驱动其他外设。也就是说，一个GPIO如果可以复用为内置外设的功能引脚，那么当这个GPIO作为内置外设使用的时候，就叫做复用。

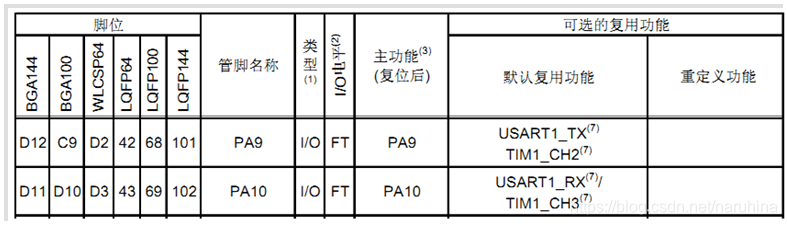

例如串口1 的发送接收引脚是PA9,PA10，当我们把PA9,PA10不用作GPIO，而用做复用功能串口1的发送接收引脚的时候，叫端口复用。
在这里插入图片描述
2.端口复用配置过程
-以PA9,PA10配置为串口1为例
（2.1）GPIO端口时钟使能。
调用 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
（2.2）复用外设时钟使能。
比如你要将端口PA9,PA10复用为串口，所以要使能串口时钟。
调用RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
（2.3）端口模式配置。调用 GPIO_Init（）函数。当使用复用功能时，具体配置为八种模式的哪一种要查表：
在这里插入图片描述
TX为推挽复用输出，RX为浮空或上拉输入。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//①IO时钟使能

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);//②外设时钟使能

//③初始化IO为对应的模式
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9//复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitS
