有限大阵列设置

有限大阵列设置

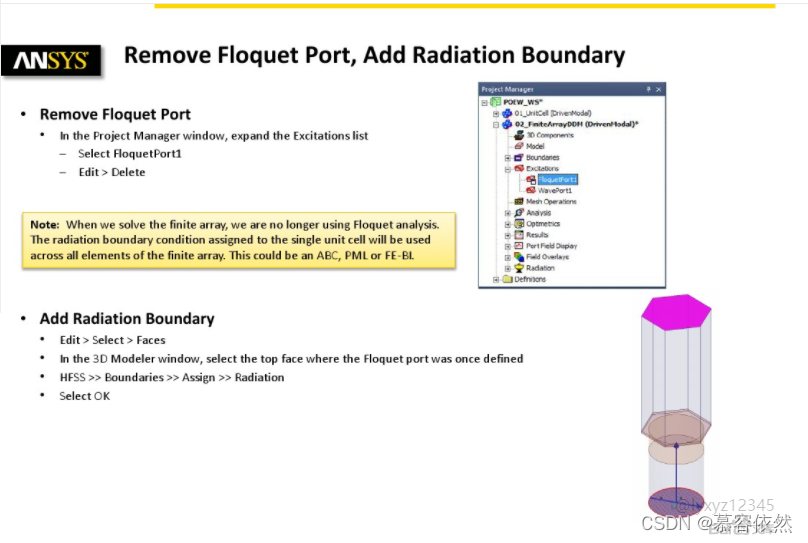

第一步（这一步，在周期材料的色散仿真有一个资料里有详细步骤，找不到了，但有个模型当时跟着做了，是一个蘑菇形的超表面色散仿真，在parameterExtract这个工程下）：先建个单元模型，设置好四周主从边界条件和上面的辐射或pml边界条件。然后，设置求解频率，进行无限阵单元的仿真。（这一步主要目的是生成单元的网格刨分，有两种方法：一种是手动刨分，一种是程序运行的时候自动生成网格）

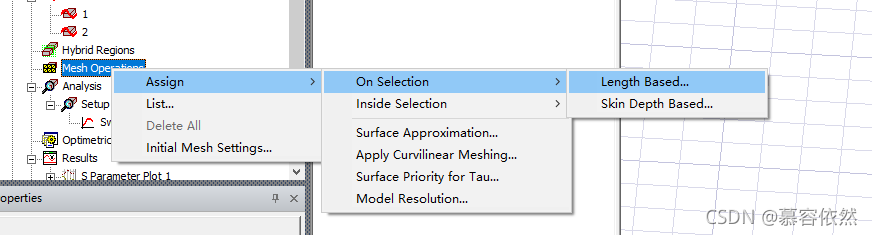

1、手动生成网格刨分：。

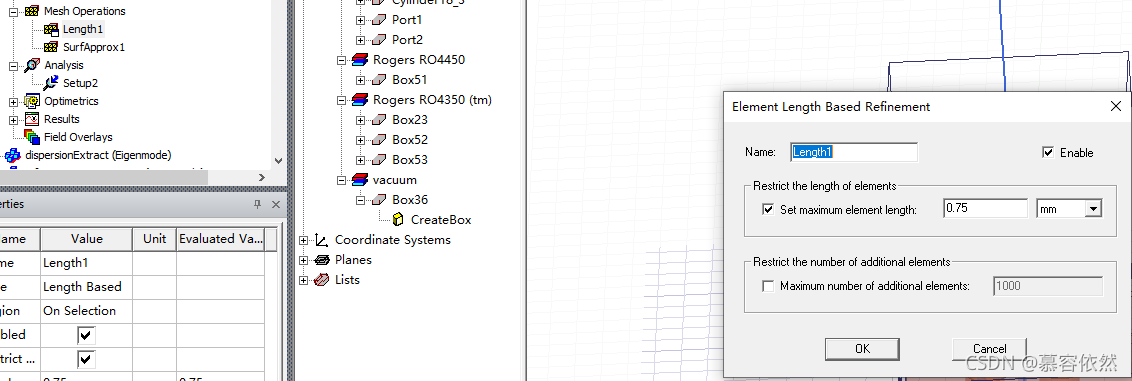

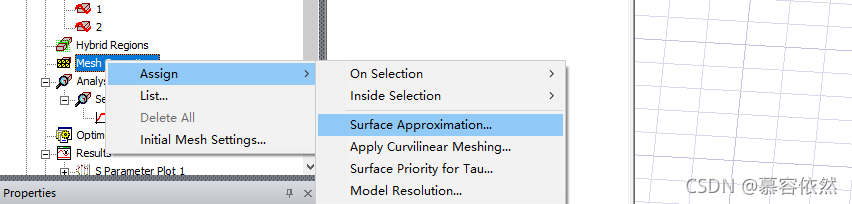

这样的话有两种面刨分，分别是选中直面和曲面，后进行下面两幅图中刨分。

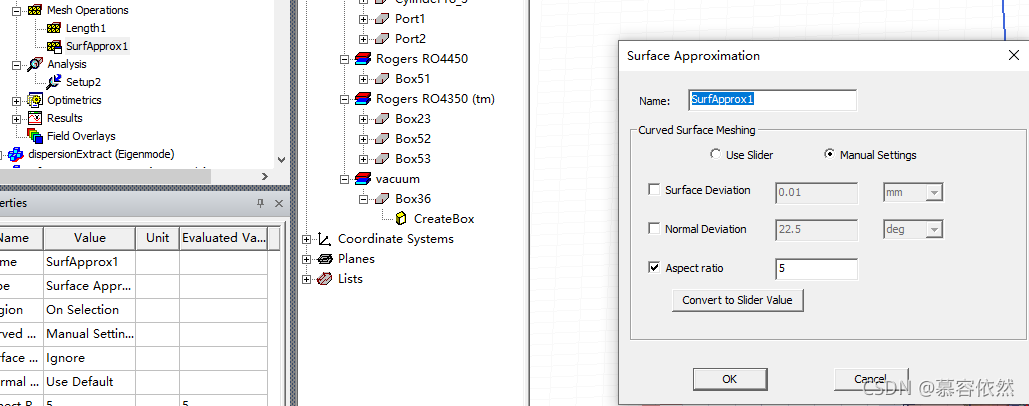

一般选择固定波长或固定比例5.

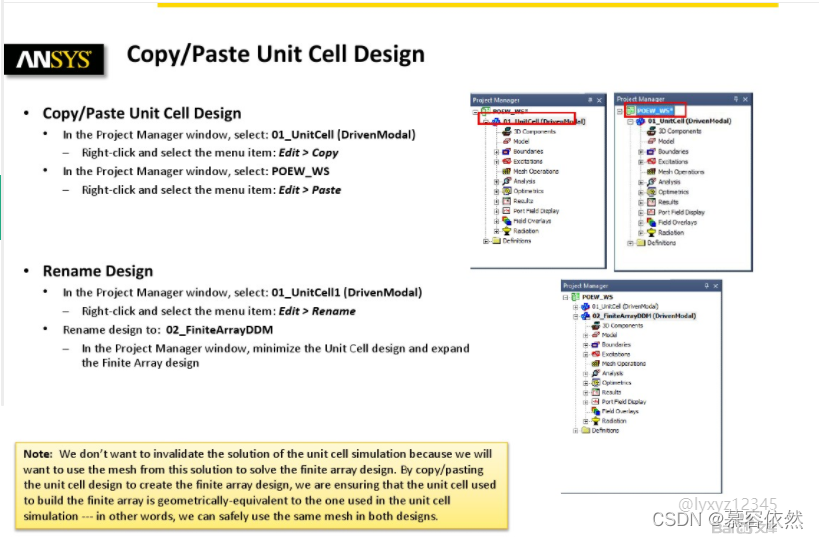

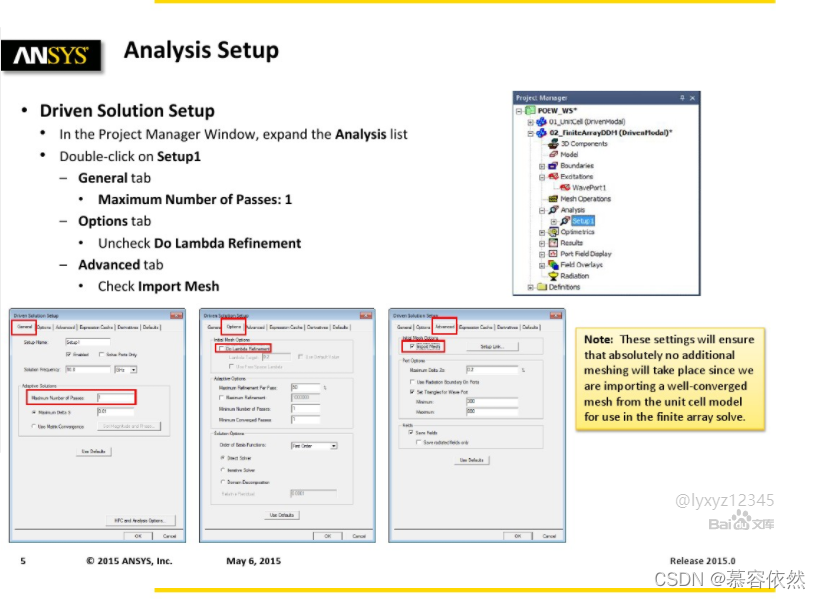

2、导入单元网格
