防火墙带宽管理

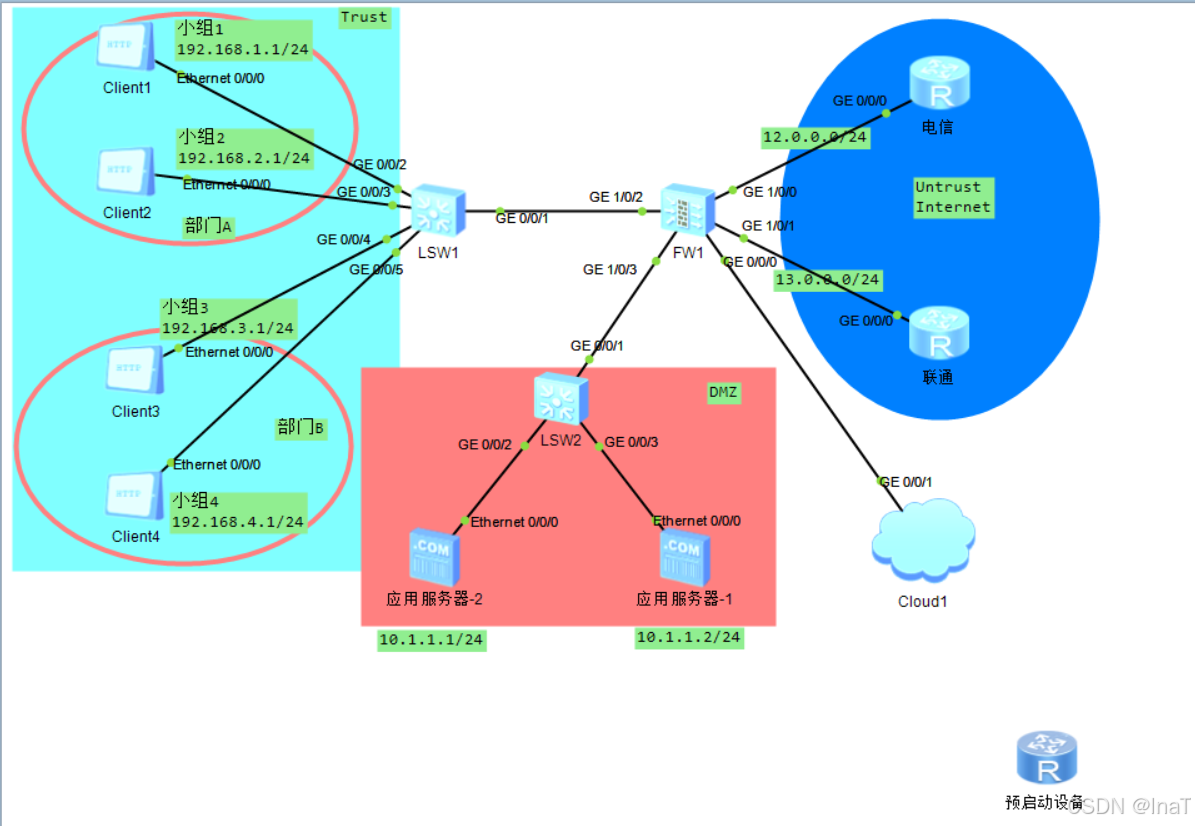

一.实验拓扑

二.实验需求

配置流程：

1、带宽通道：整体带宽、每个用户带宽、连接数、优先级信息

2、带宽策略

3、策略+通道，引用

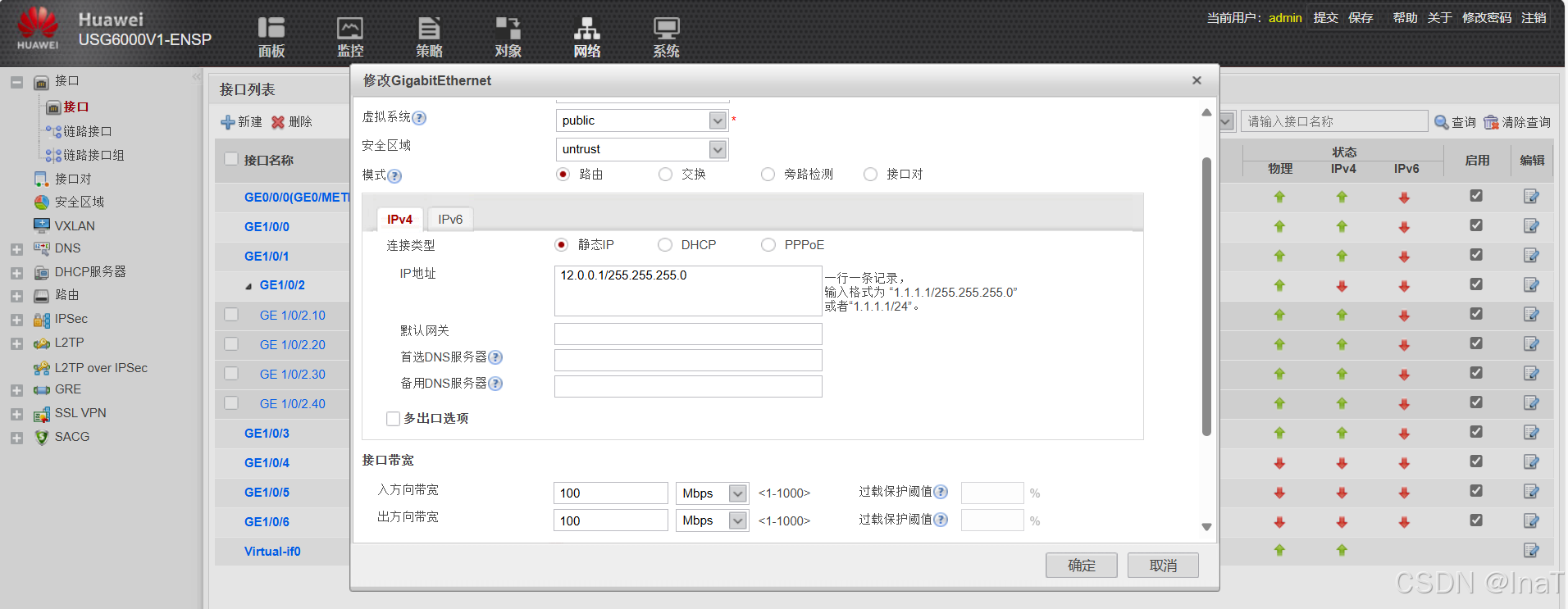

4、配置接口出入带宽

需求一

企业组织架构中存在部门A，部门A中存在销售组1和研发组2

销售部门--->业务Email、ERP服务

可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：

1、部门A的下行最大带宽不超过60M

2、部门A中的销售组下行最大带宽不超过30M

3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M 分析：需求之间存在父子关系 A部门带宽通道---最大60M 部门A销售组带宽通道最大30M 部门A销售组Email业务带宽通道---最小20M

需求二

给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用 P2P业务的带宽总和。

1、部门A下行最大带宽60M

2、部门B下行最大带宽40M

3、部门A和部门B的P2P业务下行最大带宽不超过80M

4、P2P流量需要计算到各自部门的总流量中

需求三

在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能

1、将从ISP购买的100M带宽进行划分 上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M

3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

需求四

部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽

1、部门A的下行最大带宽60M

2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

需求五

电信购买带宽100M

联通购买带宽50M

需求六-配额策略

运营商--->流量套餐--->对中小企业500G/月，超出部分，额外计费，1G/100元。 限额--->每一个员工规定上网时长

1、员工40人，10名管理人员+30名牛马 高管-->20G/月 牛马-->10G/月

2、牛马--->4h/日，流量500M/日

3、超额后限制 牛马--->禁止上网 高管--->超过配额后最大带宽限定为800K

需求七---流量整形和流量监管

三.实验过程

交换机sw1的配置

[sw1]vlan batch 10 20 30 40
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw1]int g 0/0/2
[sw1-GigabitEthernet0/0/2]po li a
[sw1-GigabitEthernet0/0/2]po de v 10
[sw1-GigabitEthernet0/0/2]int g 0/0/3
[sw1-GigabitEthernet0/0/3]po li a
[sw1-GigabitEthernet0/0/3]po de v 20
[sw1-GigabitEthernet0/0/3]int g 0/0/4
[sw1-GigabitEthernet0/0/4]po li a
[sw1-GigabitEthernet0/0/4]po de v 30
[sw1-GigabitEthernet0/0/4]int g 0/0/5
[sw1-GigabitEthernet0/0/5]po li a
[sw1-GigabitEthernet0/0/5]po de v 40
[sw1]int g 0/0/1
[sw1-GigabitEthernet0/0/1]po li t
[sw1-GigabitEthernet0/0/1]po t all v 10 20 30 40

 电信的配置

[dianxin]int g 0/0/0
[dianxin-GigabitEthernet0/0/0]ip add
[dianxin-GigabitEthernet0/0/0]ip address 12.0.0.2 24

联通的配置

[liantong]int g 0/0/0
[liantong-GigabitEthernet0/0/0]ip address 13.0.0.2 24

 需求一

命令行界面

[FW]traffic-policy  ---进入带宽策略配置视图
[FW-policy-traffic]profile 01  ---创建一个带宽通道，名称为01
[FW-policy-traffic-profile-01]bandwidth maximum-bandwidth whole downstream 60  ---设定带宽，最大带宽，下行60M
[FW]traffic-policy  ---进入带宽策略配置视图
[FW-policy-traffic]rule name 01  ---策略名称
[FW-policy-traffic-rule-01]source-zone trust
[FW-policy-traffic-rule-01]destination-zone untrust
[FW-policy-traffic-rule-01]source-address 192.168.1.0 24
[FW-policy-traffic-rule-01]source-address 192.168.2.0 24
 =[FW-policy-traffic-rule-01]action qos profile 01  ---动作为限流，且调用带宽通道

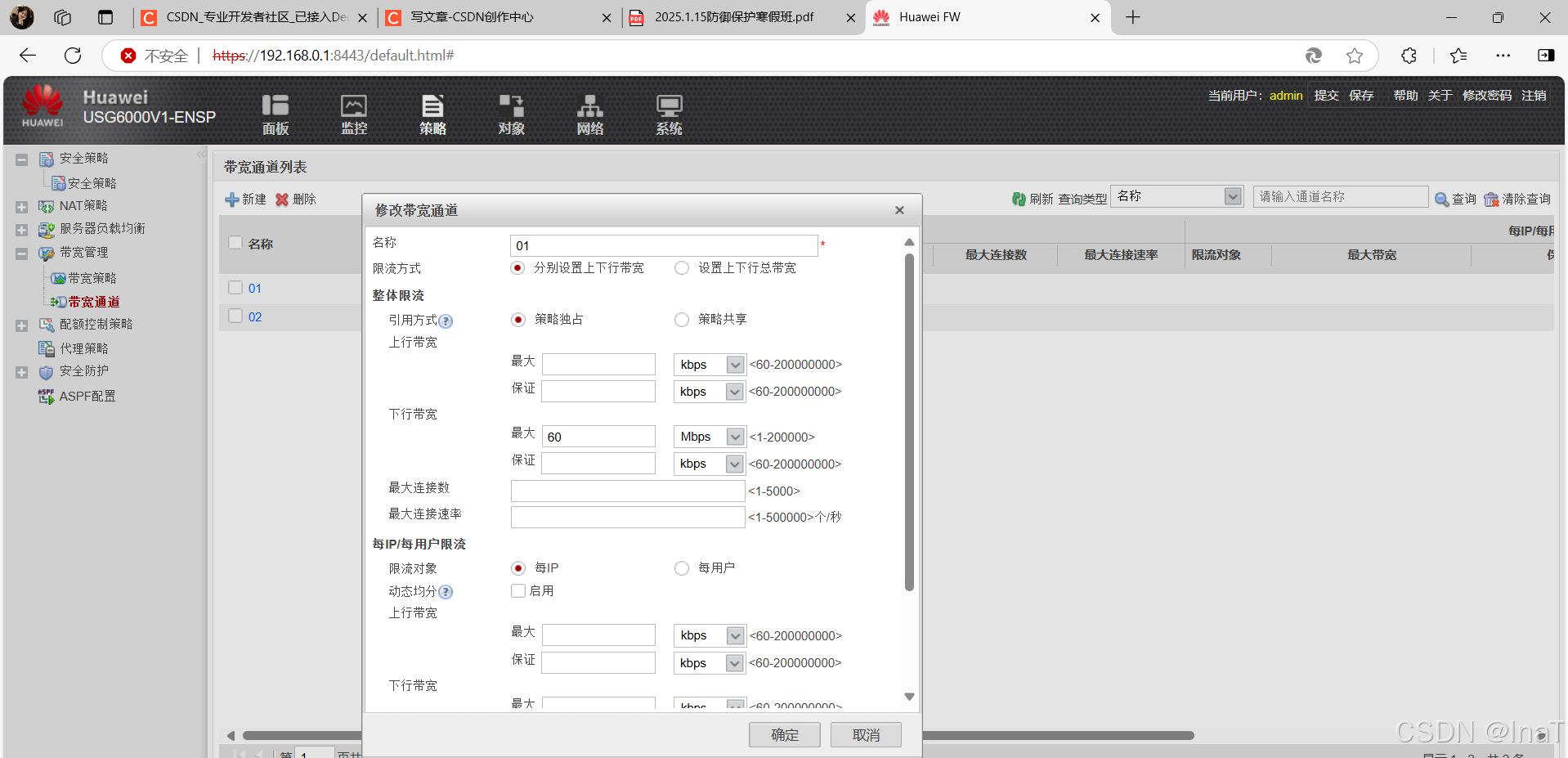

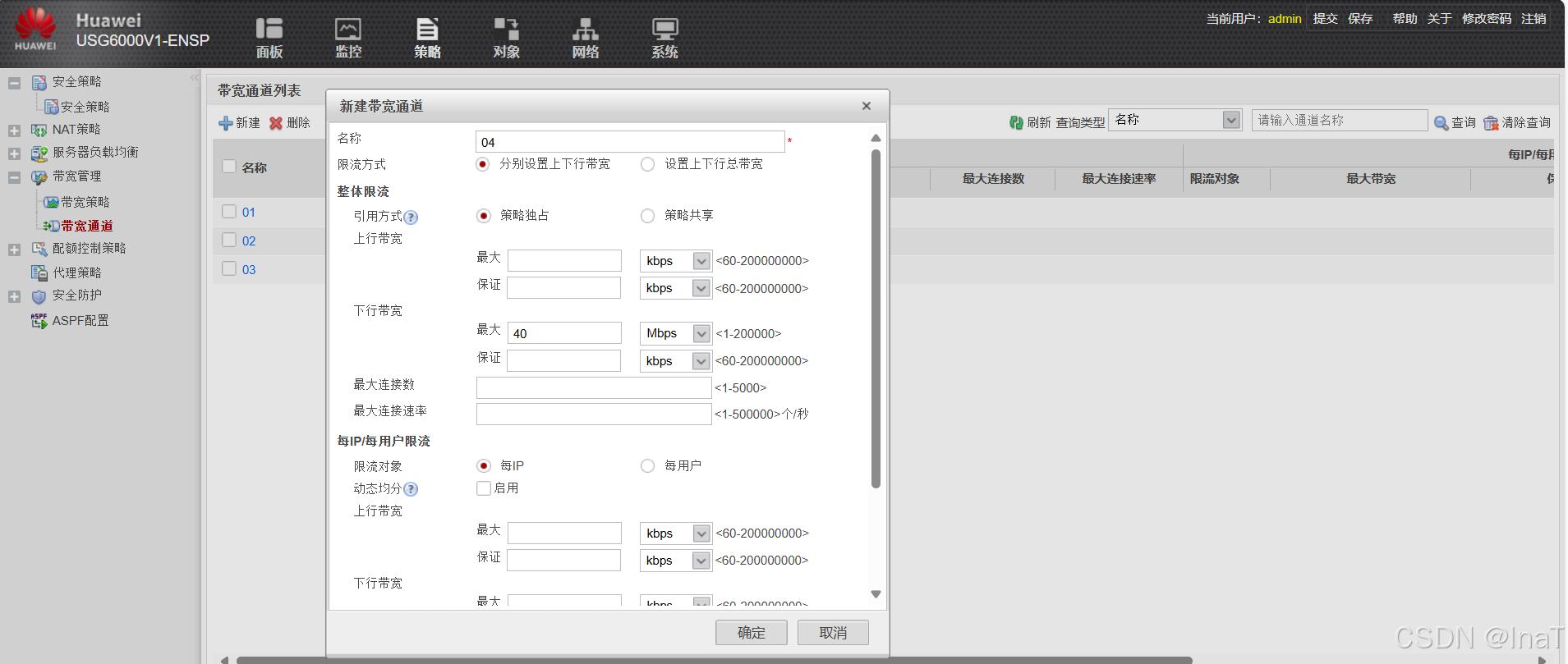

web界面

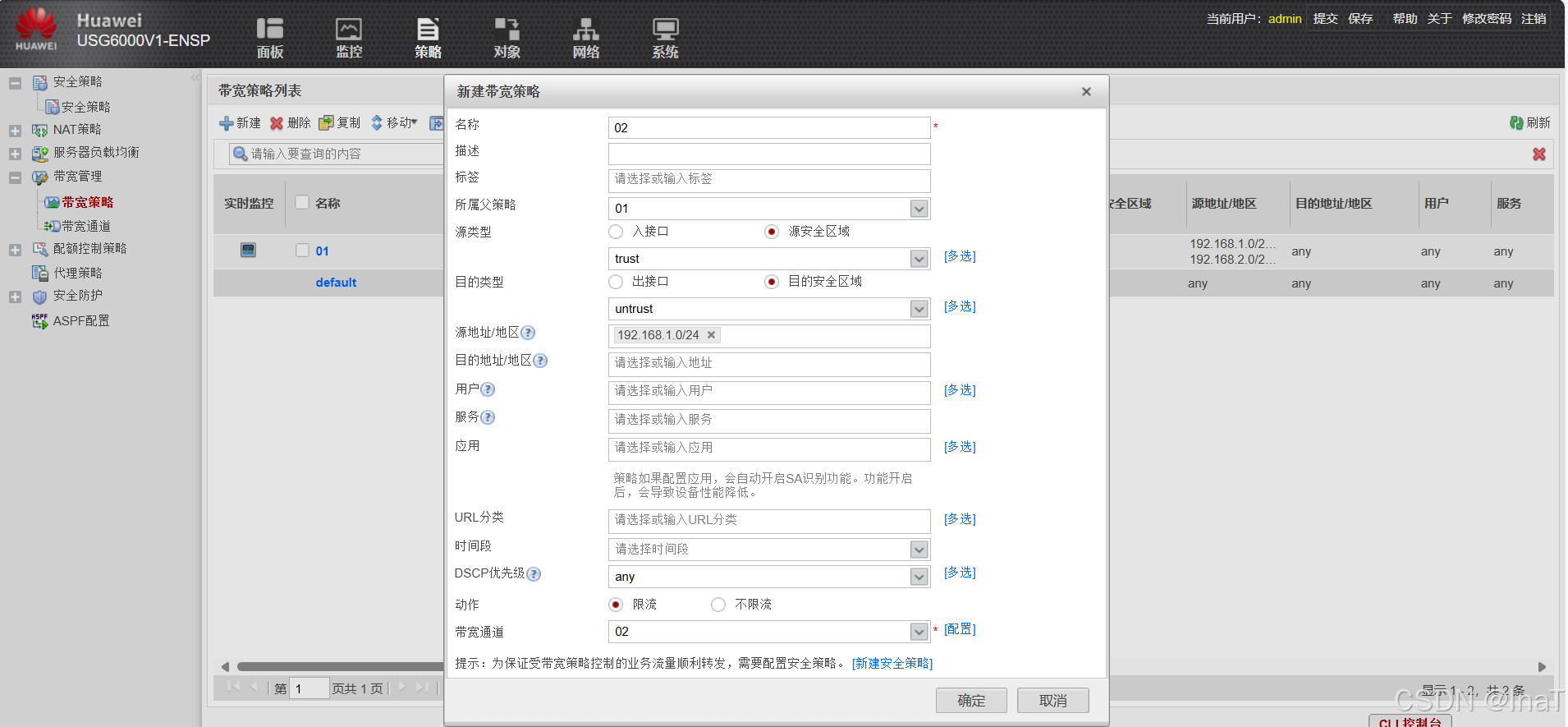

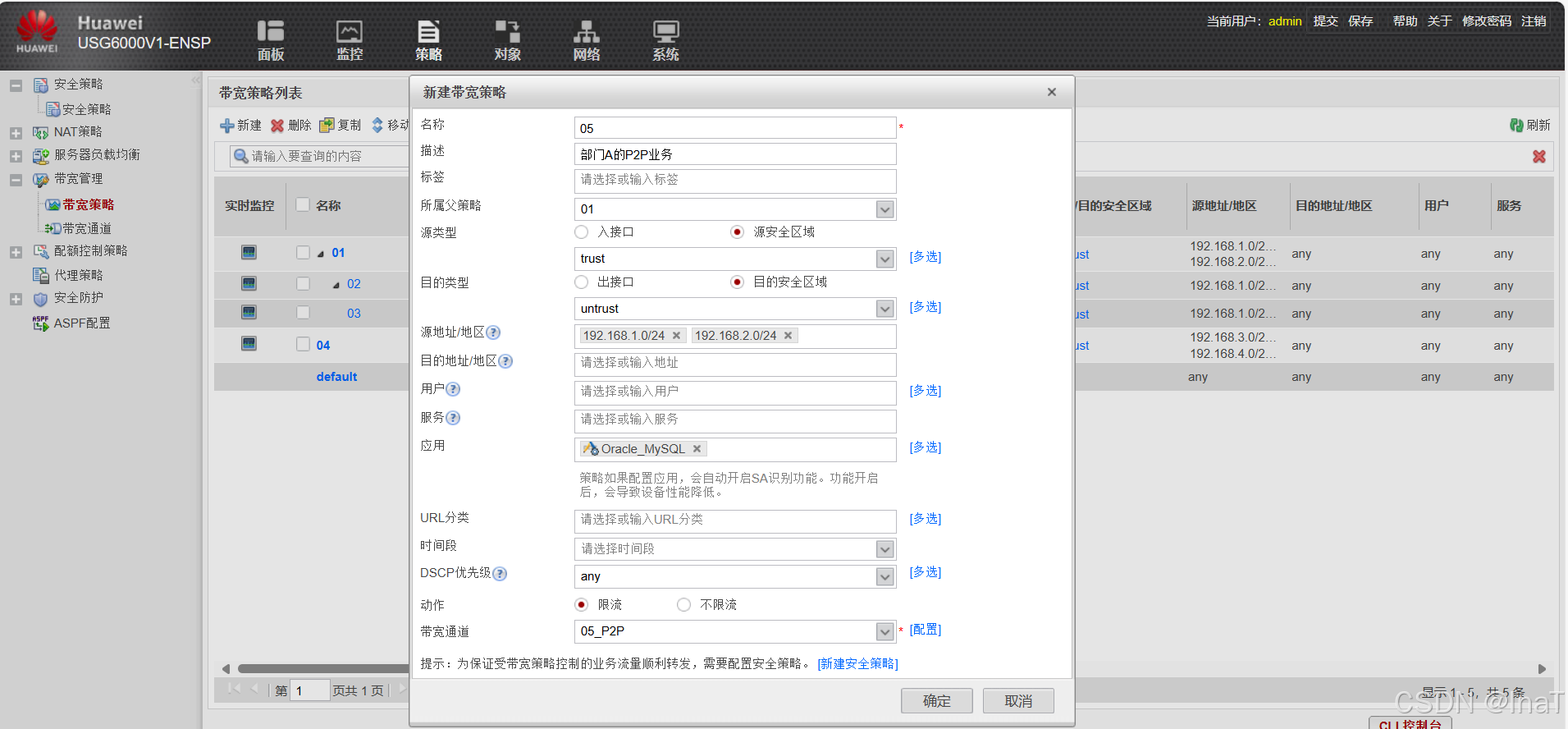

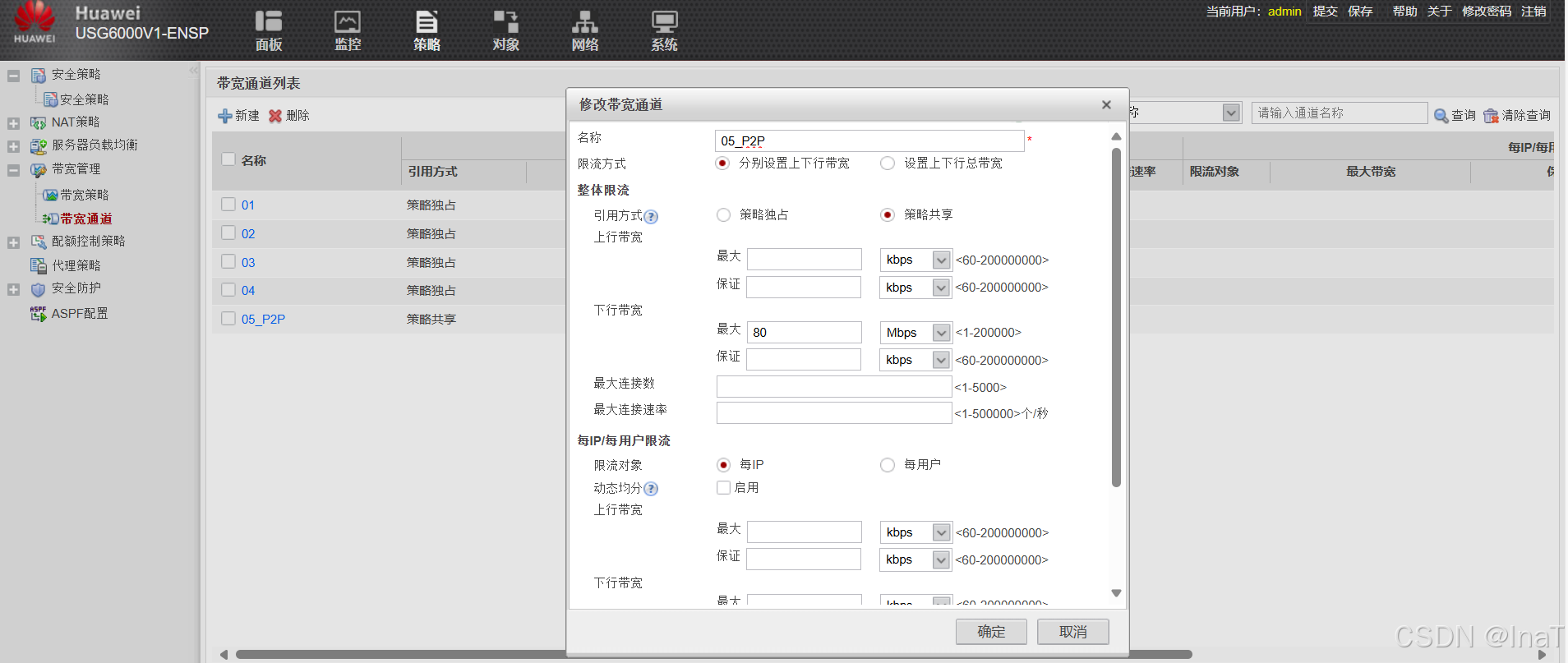

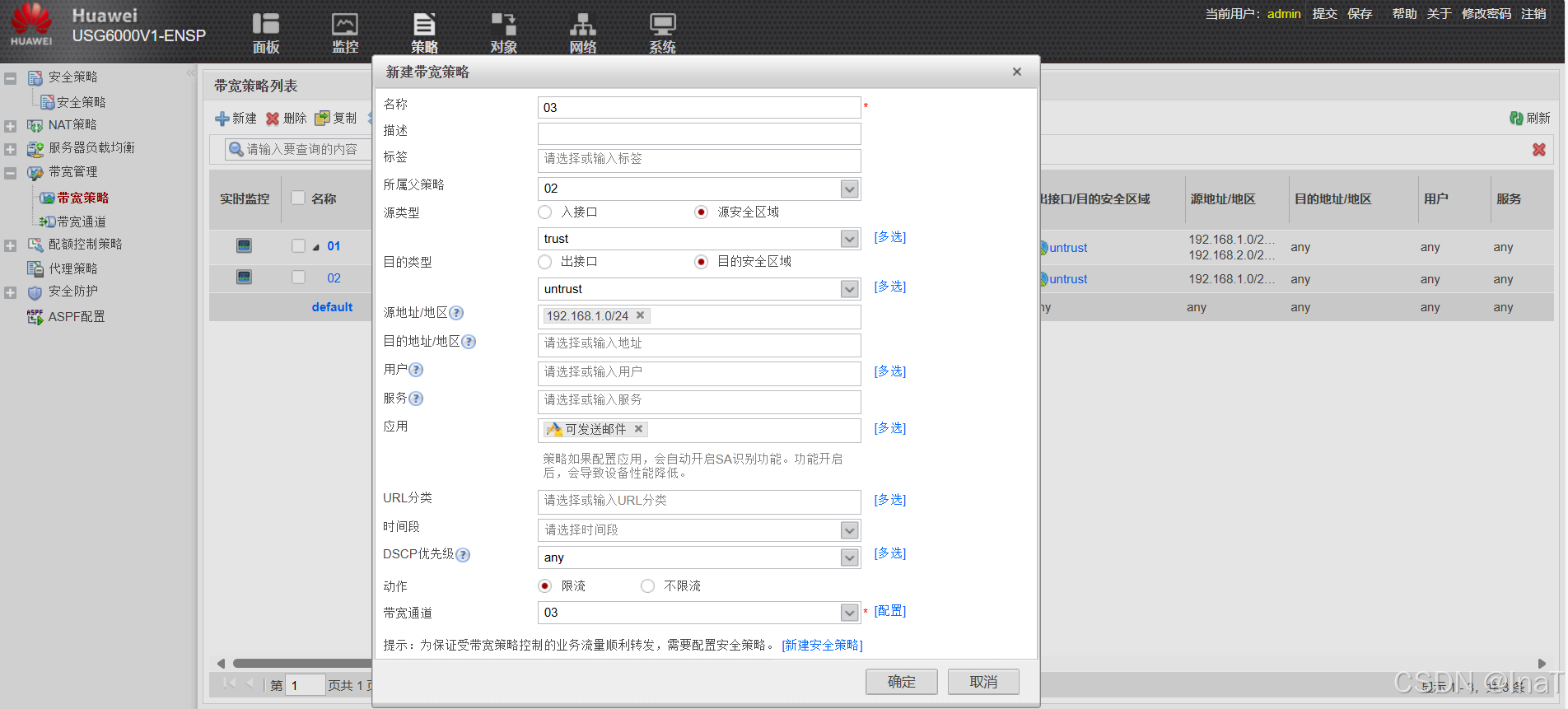

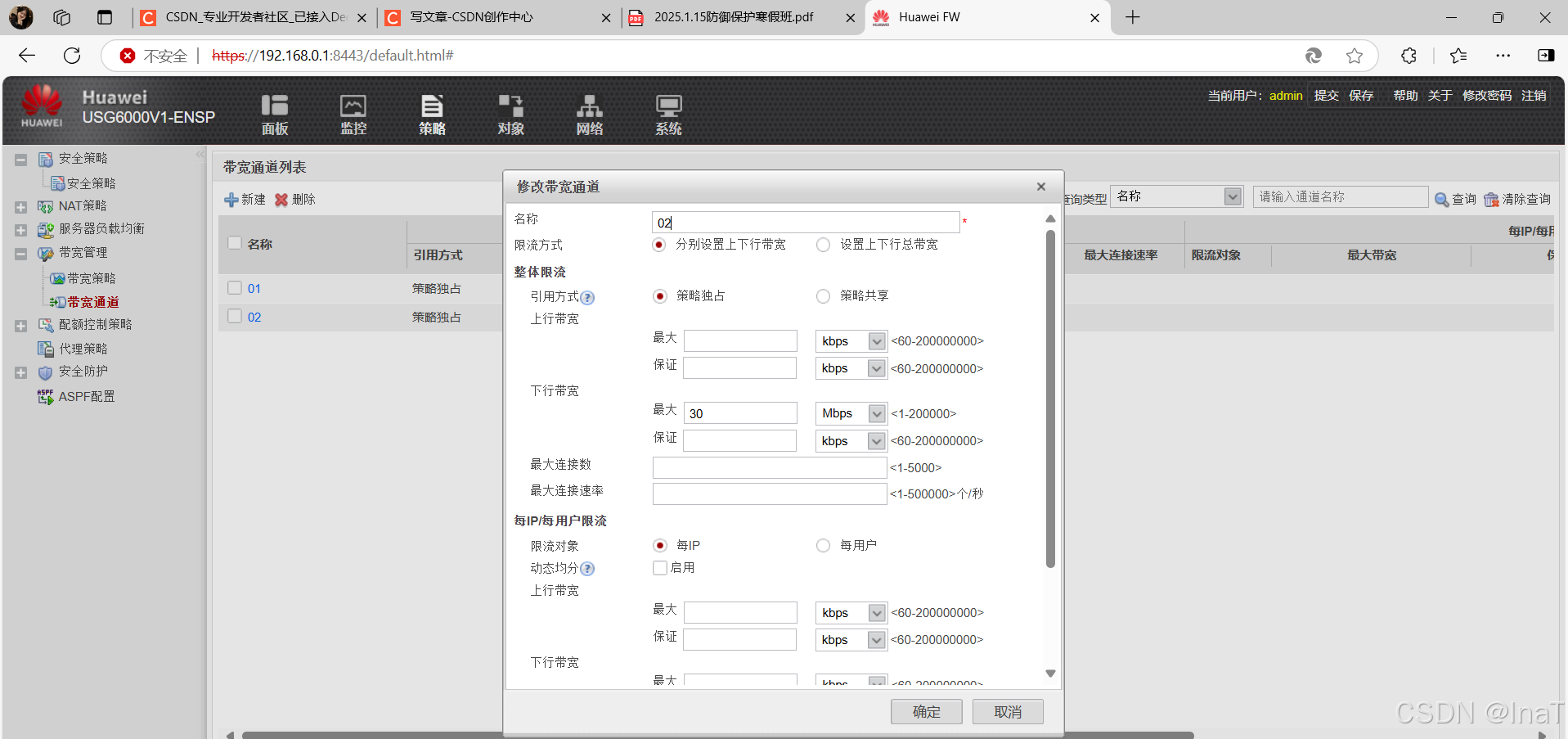

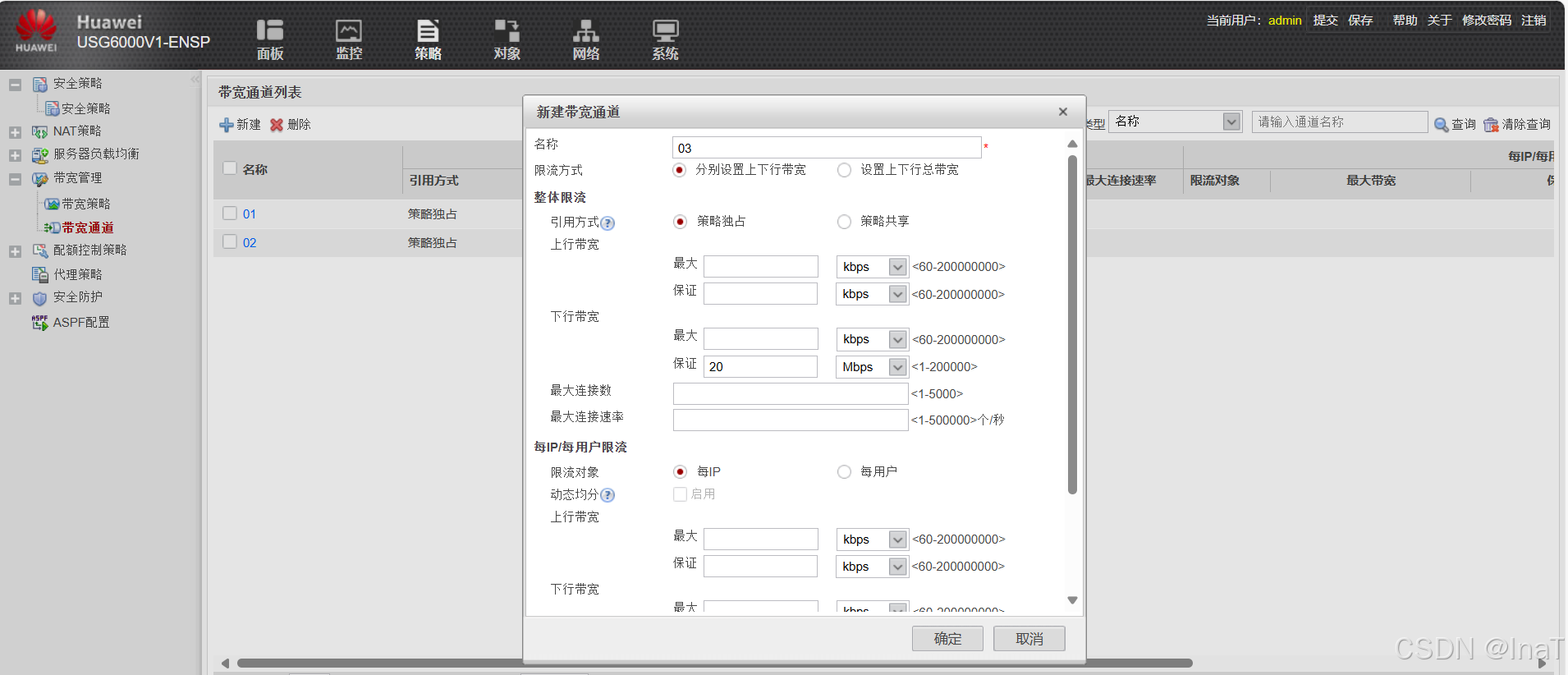

需求二

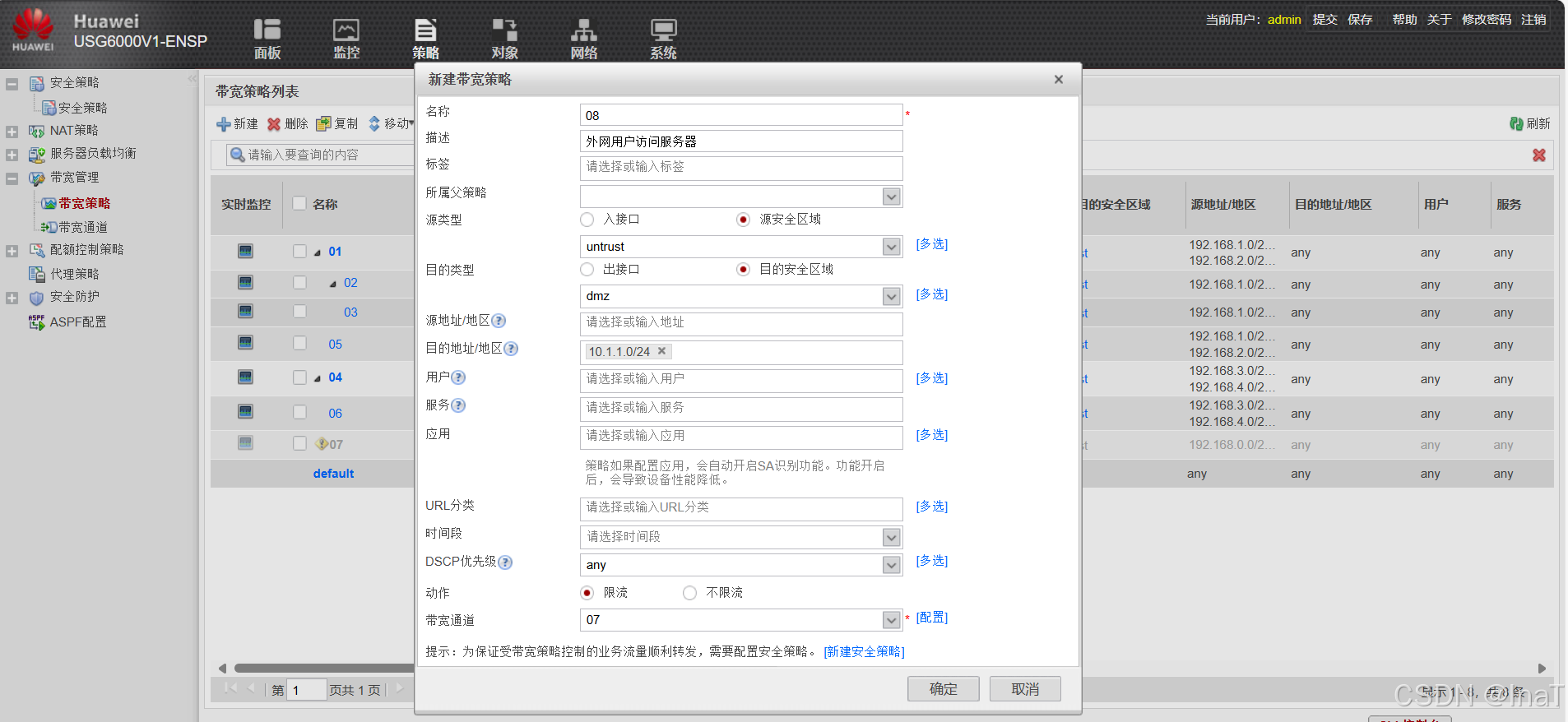

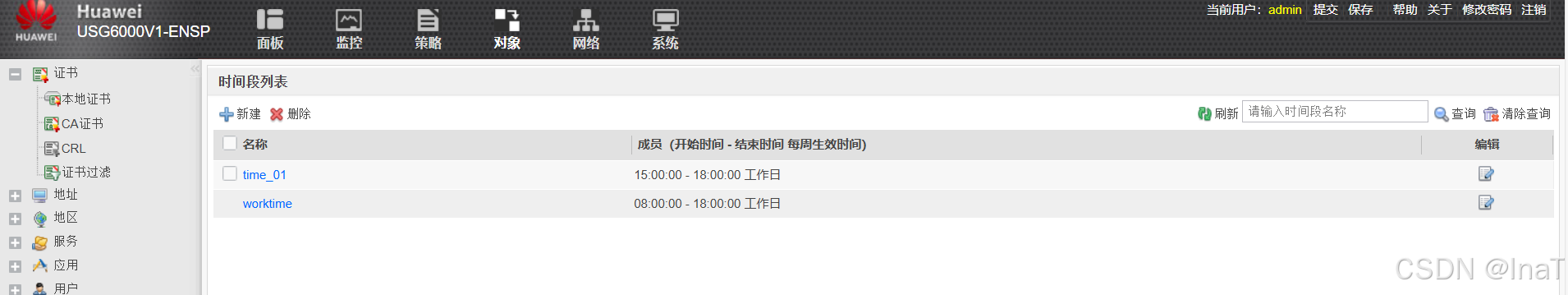

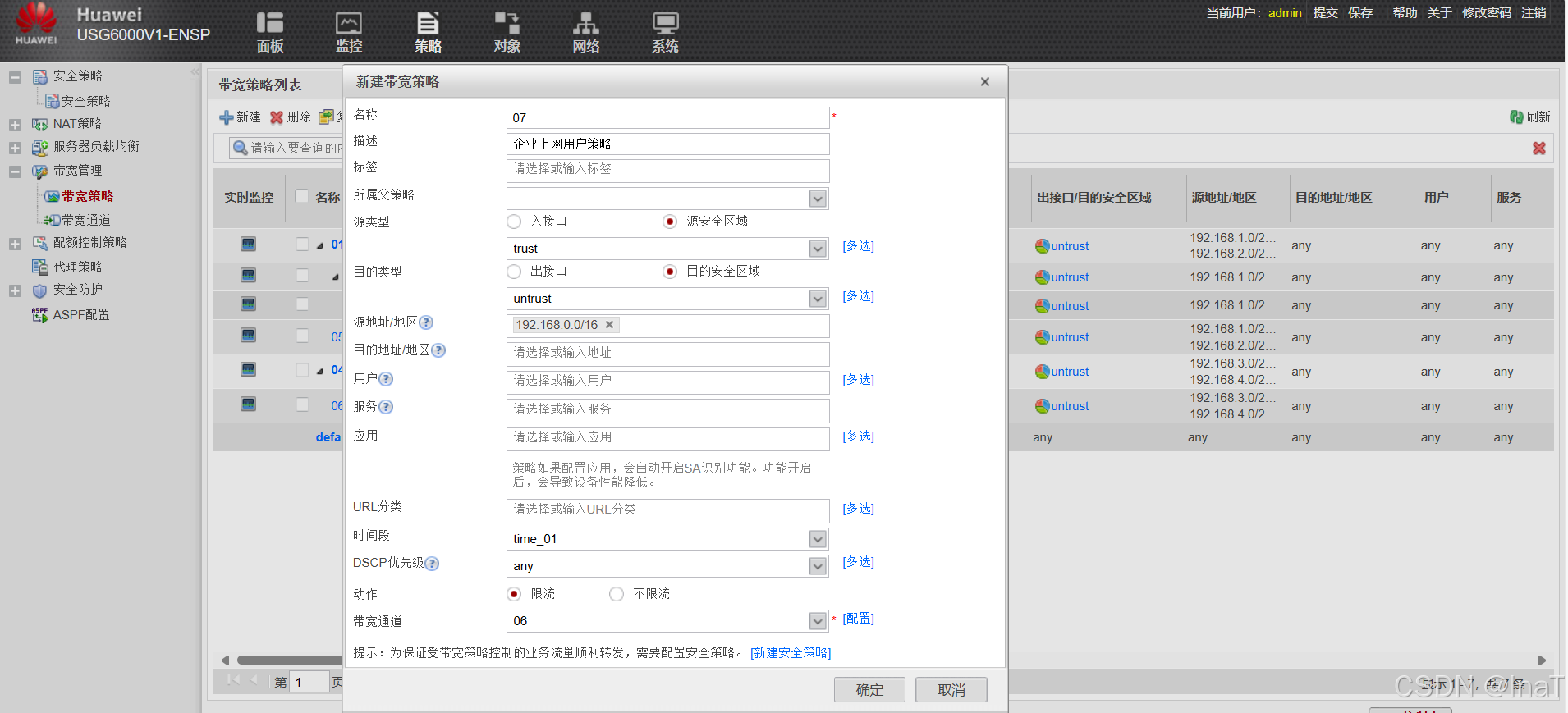

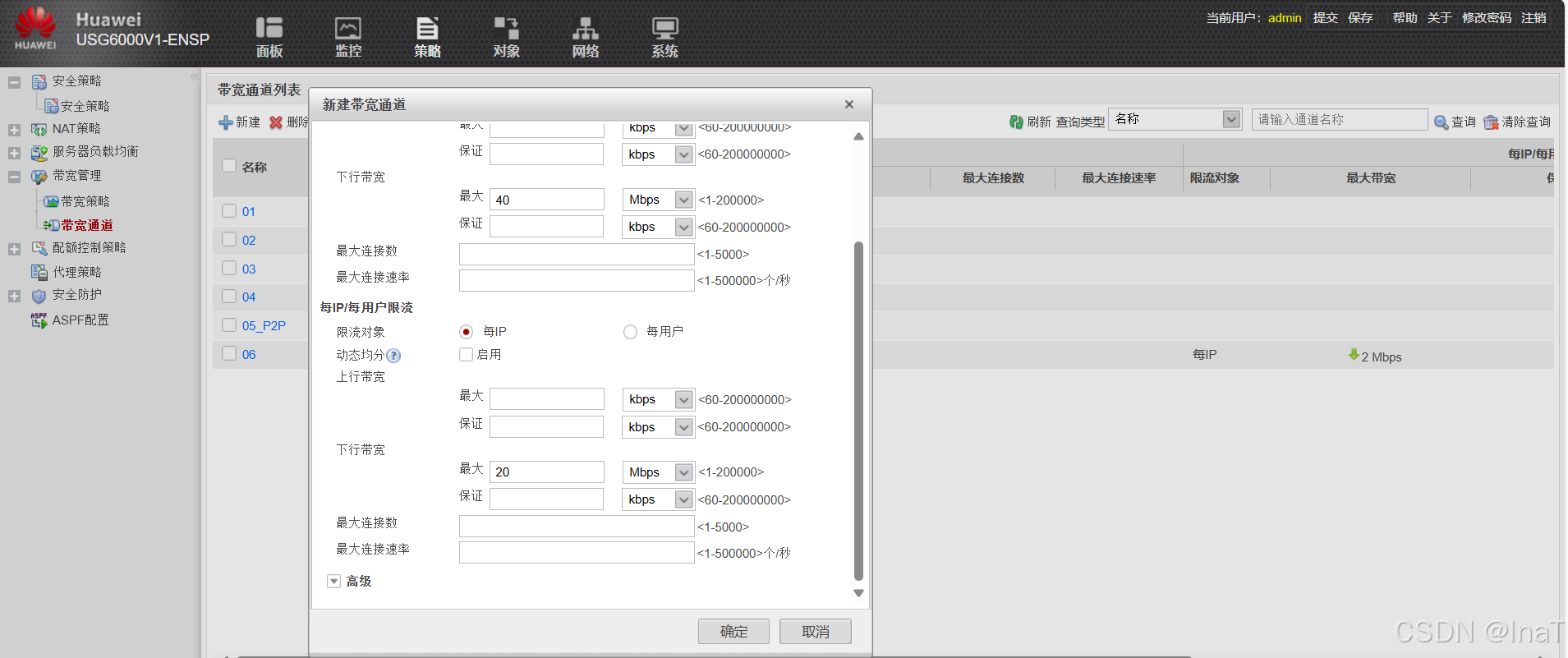

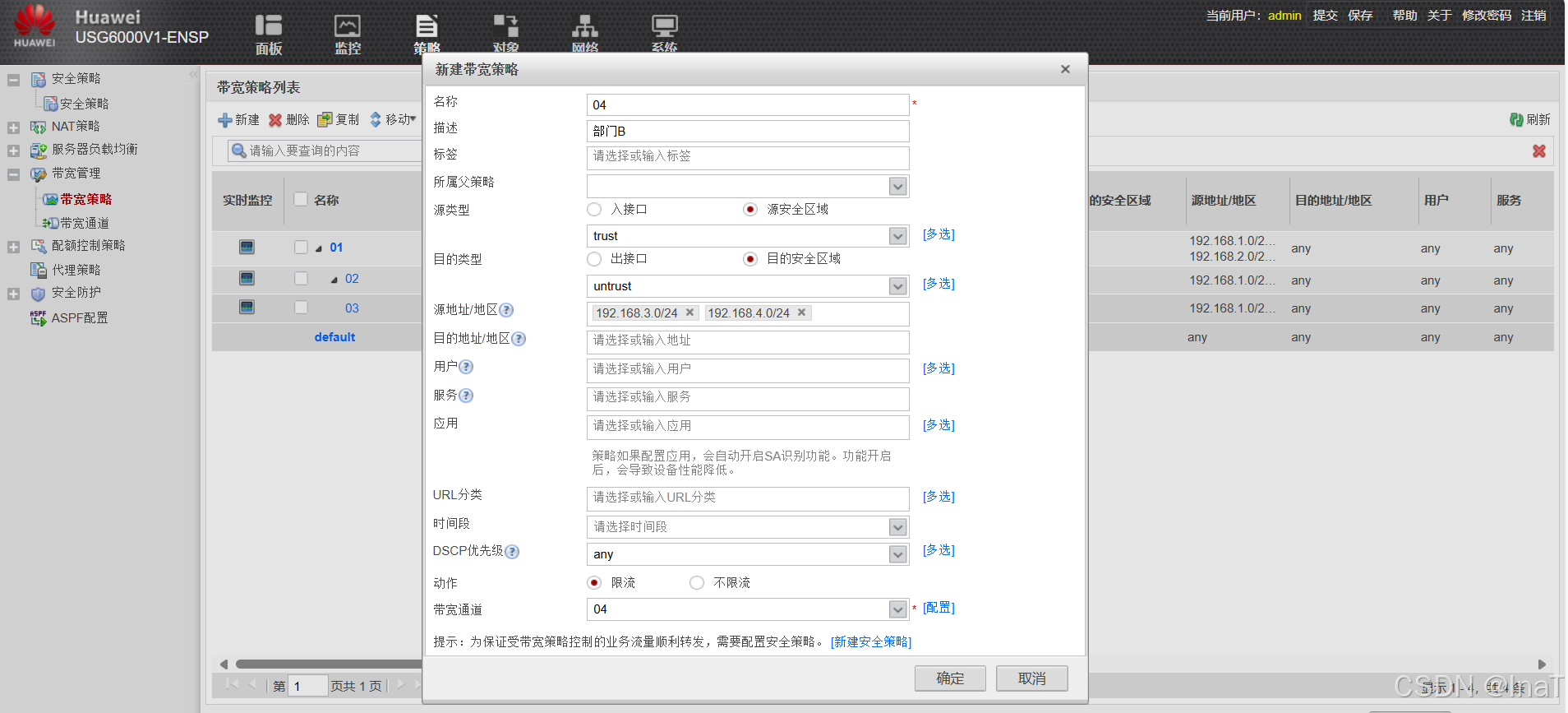

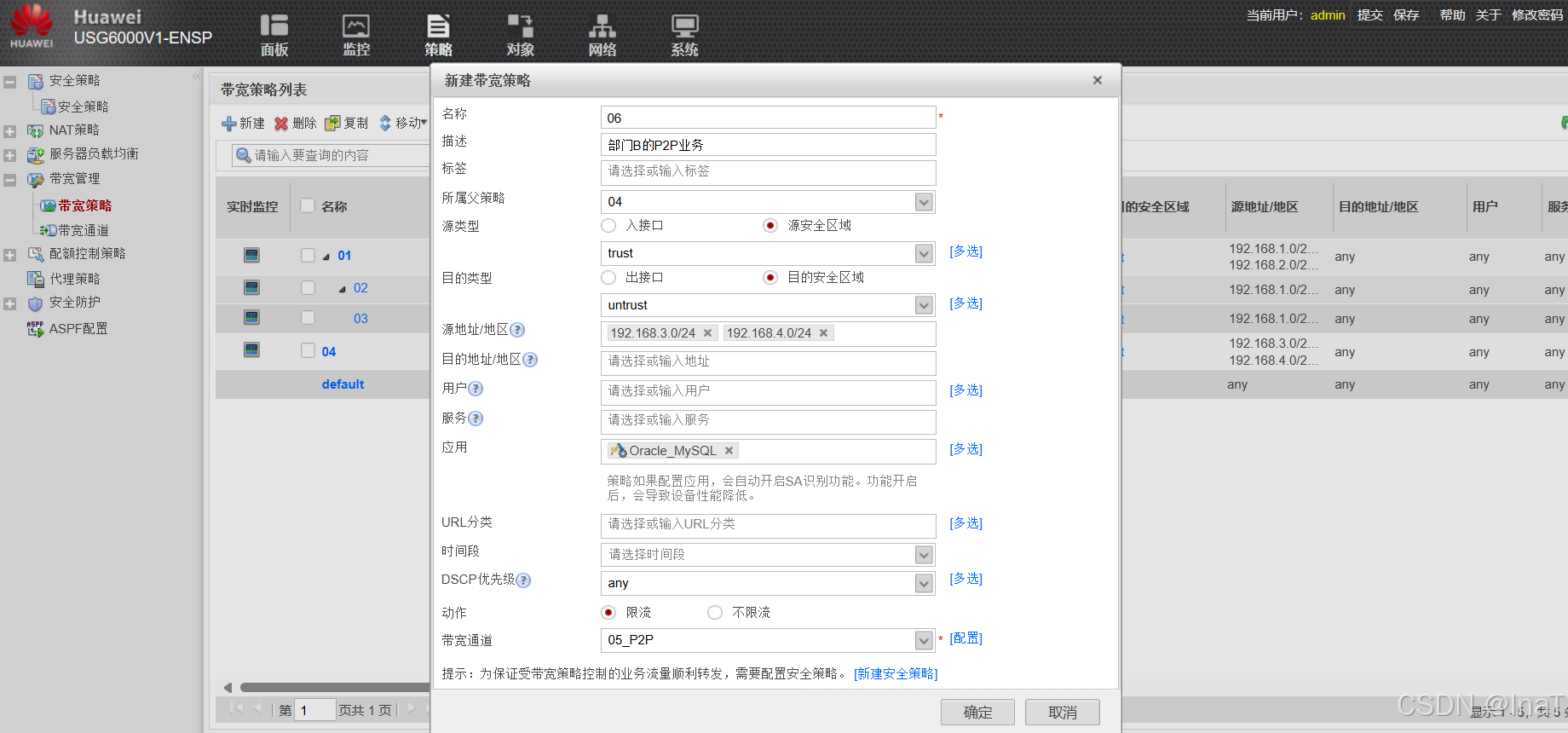

需求三

  需求四

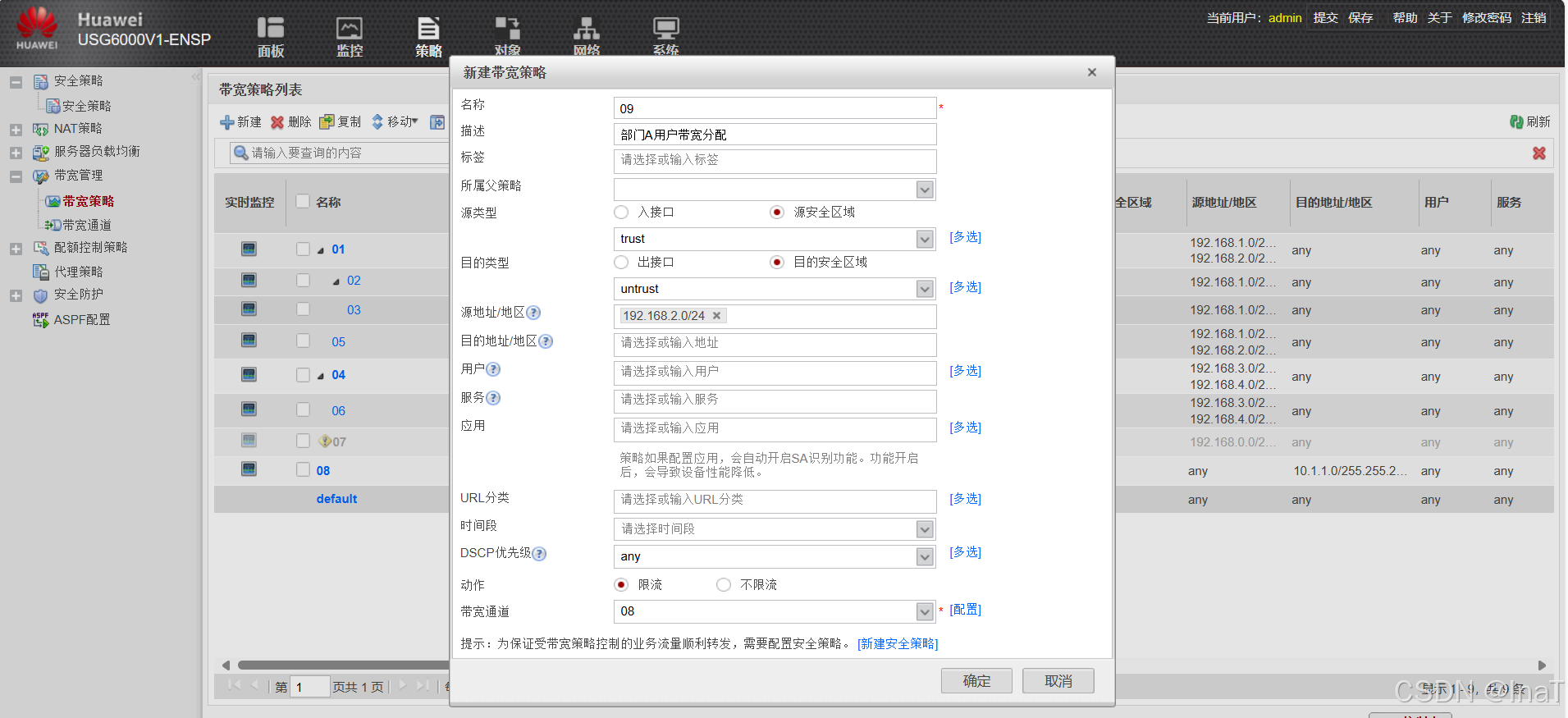

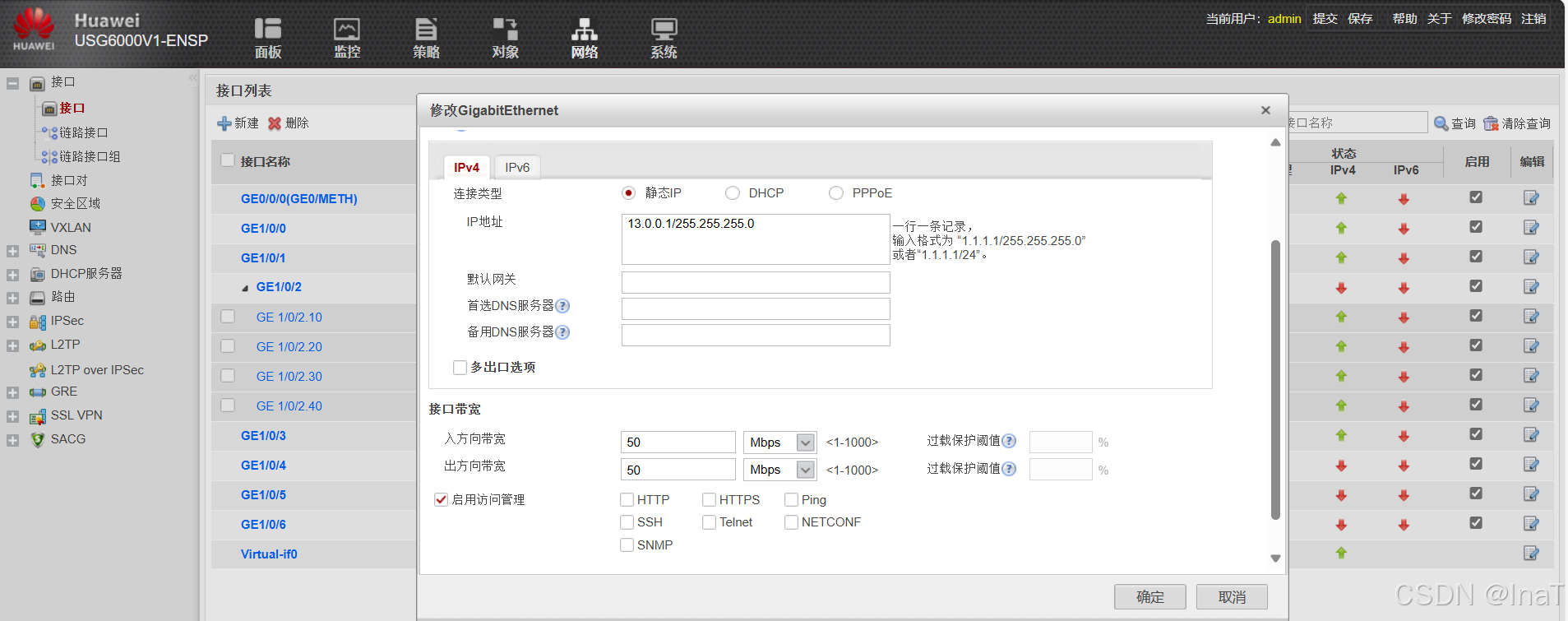

 需求五

 需求六

[FW]quota-policy   ---进入配额策略视图
[FW-policy-quota]profile niuma  ---创建配额通道
[FW-policy-quota-profile-niuma]stream-daily 500 ---每日流量配额
[FW-policy-quota-profile-niuma]stream-monthly 10240  --每月流量配额
[FW-policy-quota-profile-niuma]time-daily 240  ---设定上网时长
[FW-policy-quota-profile-niuma]limit-bandwidth 0  ---超出配额后的限制带宽为0
[FW-policy-quota]rule name niuma
[FW-policy-quota-rule-niuma]user user-group /default/niuma  ---策略应用用户
[FW-policy-quota-rule-niuma]action quota profile niuma
