蓝桥杯第十一届省赛（第一场）

前言：历经一个月的空白期，特此写一道省赛题恢复感觉

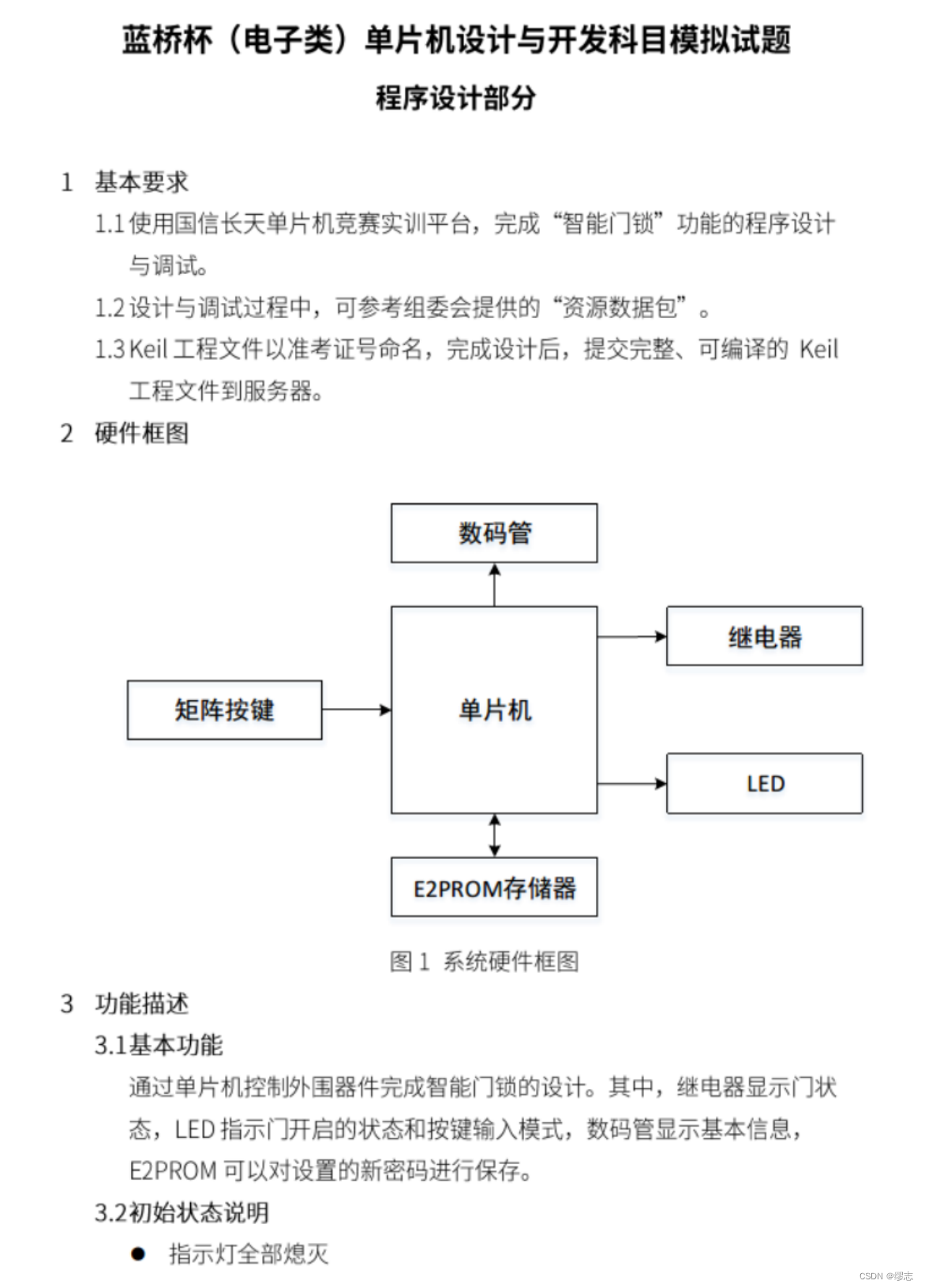

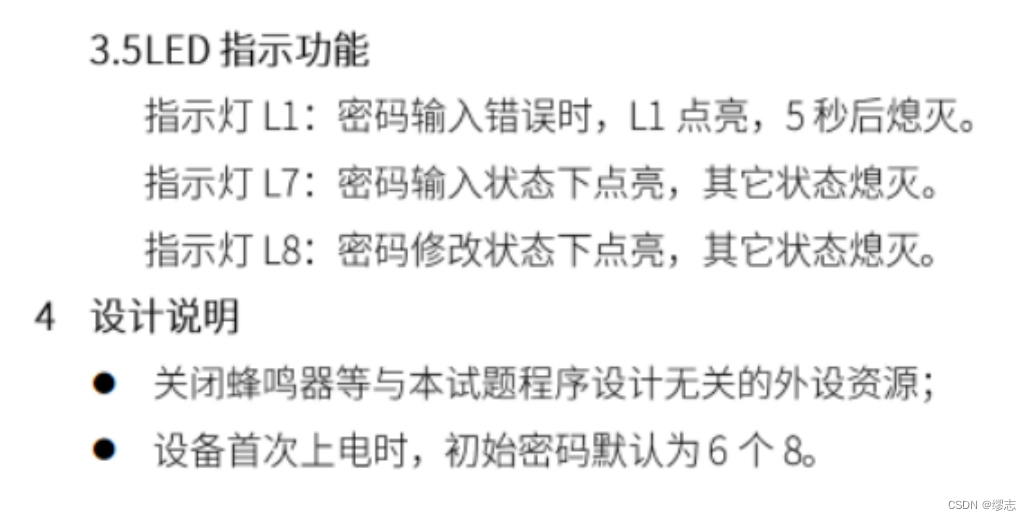

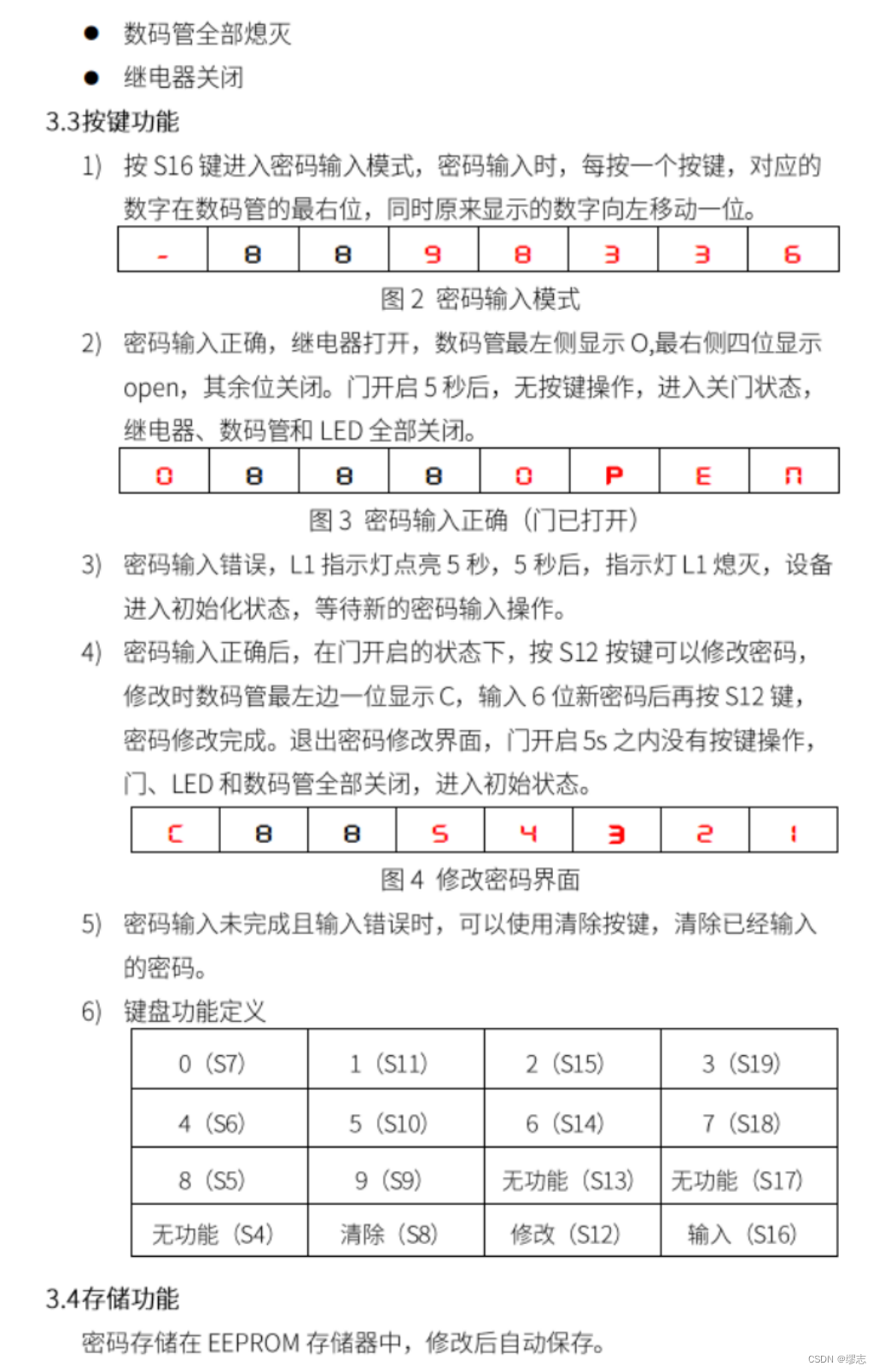

题目

题目解析与感觉

这个题目涉及到的模块很少，还是设计各个模块之间的统合。
我的编程思路是先做显示模块，将显示模块调试好后就调按键。

涉及到输入数字的按键会发现有很多重复的地方，我就把输入数字给独立出来，这样就可以很大程度简化代码，增加代码的可读性。

void shuru_an(unsigned char number){


	unsigned char i;
	if(weishu < 5){


		for(i = 0;i < 4;i++){


			shuru[4-i] = shuru[3-i];
		}
		shuru[0] = number;
		weishu++;
	}
	if(weishu >= 5){


		weishu = 5;
	}
}

修改也是一样，然后根据模式来进行输入。

对于输入数字，每次输入都需要把位数+1，输入位数到了就要进行判断（我觉得应该搞个确认按键）
清除要把所有清除，包括位数（我一开始没看清要求，做了个退位，还调试了一段时间：（。但我感觉这还蛮具有代表性的，如果考到可以比较快速做出来）

密码有5位数，尚且可以用long ，但我觉得更好的对比方法还是用数组比对。

密码和修改不是马上生效，而是要经过S12进行确认，因而修改和密码要分开两个数组。

底层驱动代码

本题只涉及IIC通讯

void eepromwirte(unsigned char addr,unsigned char dat){


	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(0x00 + addr);
	I2CWaitAck();
	I2CSendByte(dat);
	I2CWaitAck();
	I2CStop();
}

unsigned char eepromread(unsigned char addr){


	unsigned char ret;

	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(0x00+addr);
	I2CWaitAck();

	I2CStart();
	I2CSendByte(0xa1);
	I2CWaitAck();
	ret = I2CReceiveByte();
	I2CSendAck(1);
	I2CStop();

	return ret;
}

延时代码以及锁存器的驱动代码

#include <STC15F2K60S2.H>
#include "delay.h"

void inithc138(unsigned char channel){


	switch(channel){


		case 0:P2 = (P2 & 0x1f) | 0x00;break;
		case 4:P2 = (P2 & 0x1f) | 0x80;break;
		case 5:P2 = (P2 & 0x1f) | 0xa0;break;
		case 6:P2 = (P2 & 0x1f) | 0xc0;break;
		case 7:P2 = (P2 & 0x1f) | 0xe0;break;
	}
}

void outputp0(unsigned char channel,unsigned char dat){


	inithc138(0);
	P0 = dat;
	inithc138(channel);
	inithc138(0);
}

void showsmg(unsigned char pos,unsigned char dat){


	outputp0(7,0xff);
	outputp0(6,0x01 << (pos - 1));
	outputp0(7,dat);
	Delay(1);
}

void initsys(){


	outputp0(4,0xff);
	outputp0(5,0x00);
	outputp0(6,0xff);
	outputp0(7,0xff);
}

void Delay(unsigned int xms)	//@12.000MHz
{


	while(xms--){


	unsigned char data i, j;

	i = 12;
	j = 169;
	do
	{


		while (--j);
	} while (--i);
	}

}

主程序

#include <STC15F2K60S2.H>
#include "delay.h"
#include "inithc138.h"
#include "iic.h"

#define de 5
#define ep 5
code unsigned char Seg_Table[17] =
{


0xc0, //0
0xf9, //1
0xa4, //2
