明远智睿MY-IMX6-EK200 Linux-3.14.52测试手册v2.0（2）

最新推荐文章于 2020-05-12 15:44:09 发布
原创 最新推荐文章于 2020-05-12 15:44:09 发布 · 190 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文档详述了针对明远智睿MY-IMX6-EK200平台在Linux-3.14.52环境下进行的各项测试流程，包括SD接口、GPIO功能、LED控制、按键响应及串口通讯等关键硬件接口的验证，为开发者提供全面的硬件兼容性和稳定性评估指南。

【接上一章节明远智睿MY-IMX6-EK200 Linux-3.14.52测试手册v2.0（1）】

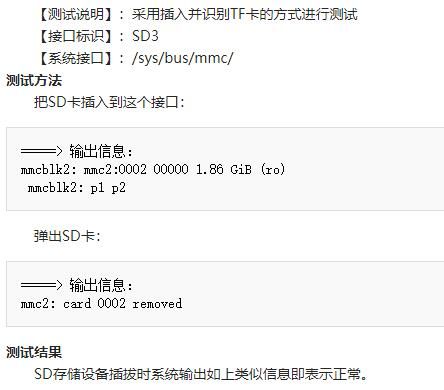

2.4  SD接口测试

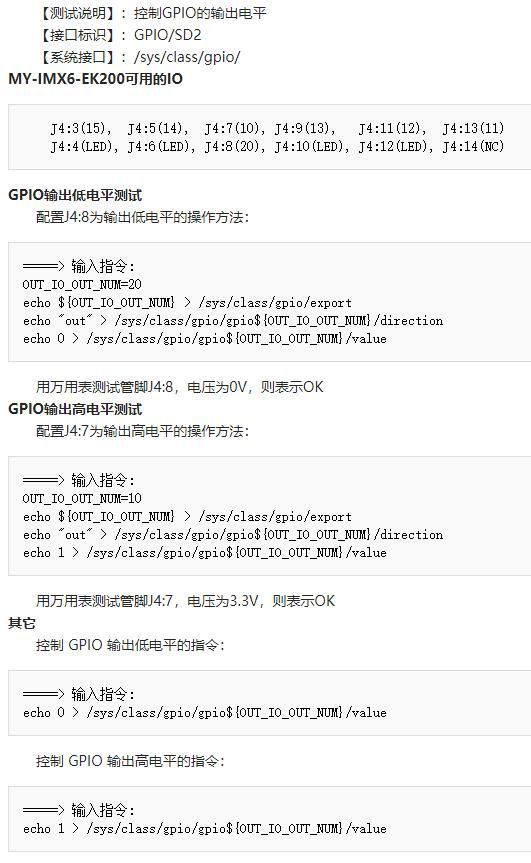

2.5  标准GPIO测试

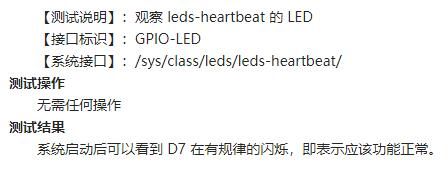

2.6  GPIO-LED测试（leds-heartbeat）

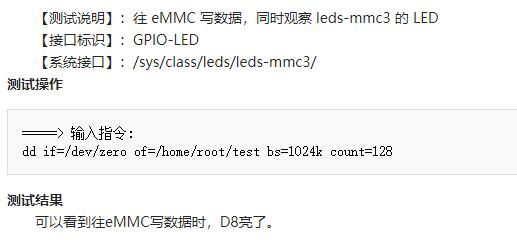

2.7  GPIO-LED测试（leds-mmc3）

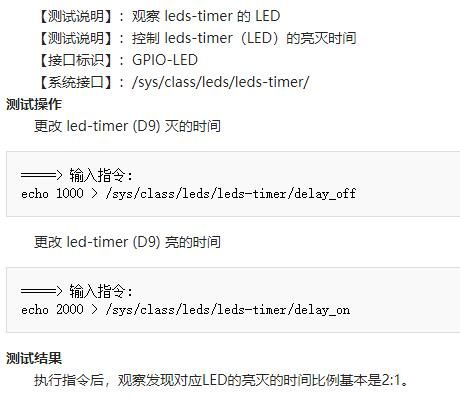

2.8  GPIO-LED测试（leds-timer）

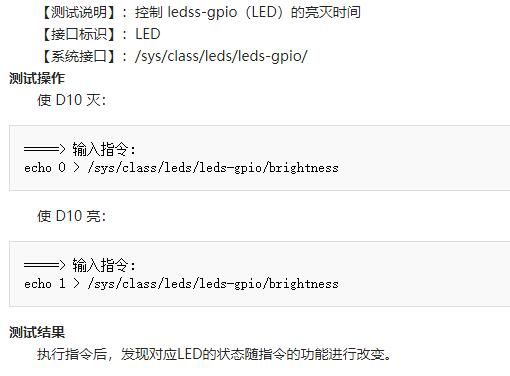

2.9  GPIO-LED测试（leds-gpio）

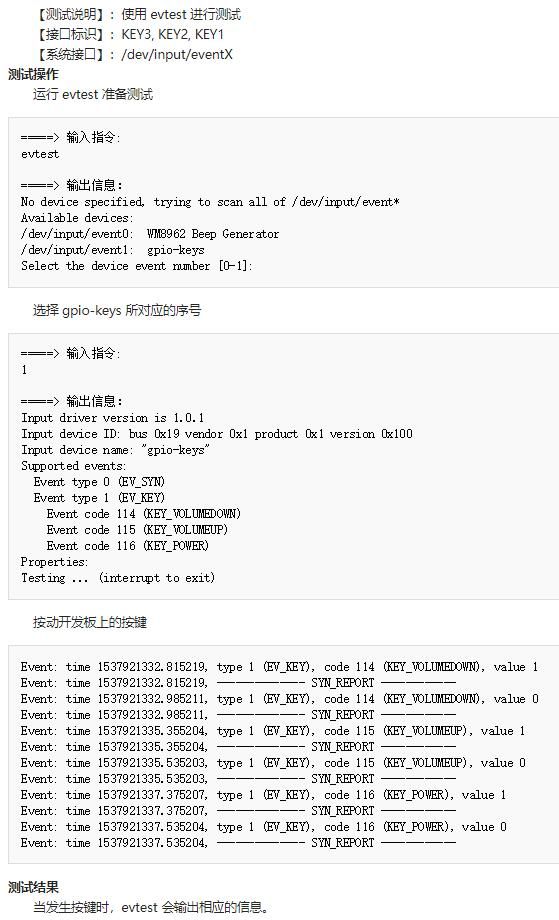

2.10  GPIO-KEY测试

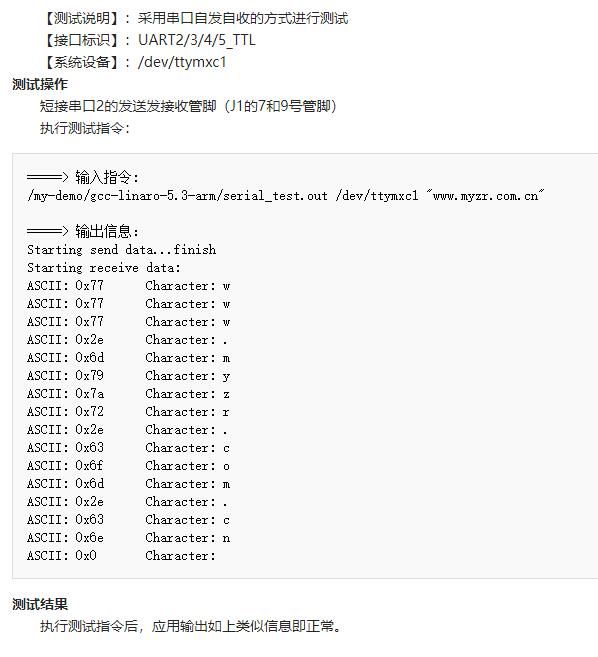

2.11  串口测试（UART2）

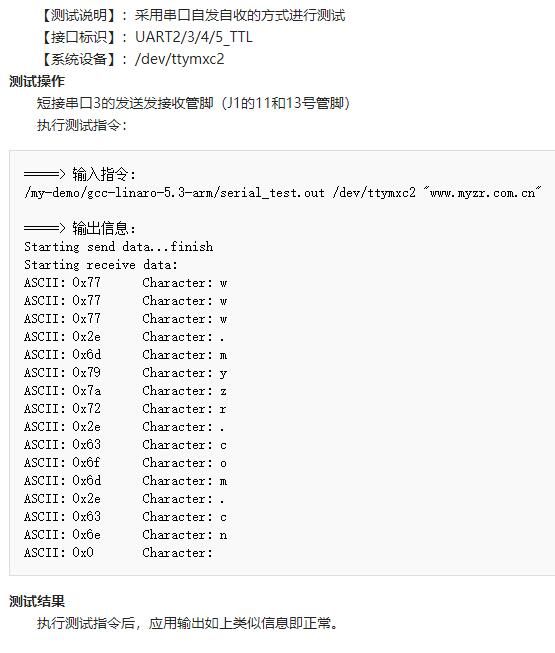

2.12  串口测试（UART3）

【下章节为明远智睿MY-IMX6-EK200 Linux-3.14.52测试手册v2.0（3）】
