MY-R16-EK166 启动手册

明远智睿MY-R16-EK166 启动手册



1  准备开发板套件

开发板套件由开发板和开发板配件组成。



1.1  开发板

开发板由以下器件组装而成：

R16 开发板一块

显示屏电路板一片

液晶显示屏一块

触摸屏一片



1.2  开发板配件

开发板配件有：

电源适配器1个

USB下载线1条

网线1条

串口线1条



2  开发板接口概览

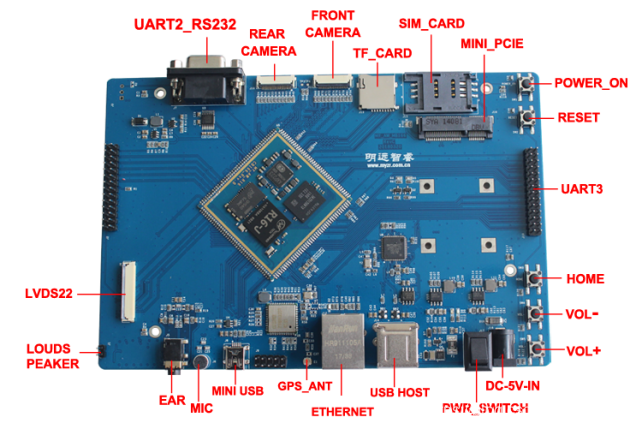

2.1  MY-R16-EK166 正面图



3  快速启动开发板

1）检查电源是否关闭状态，确保电源开关是断开。

2）与计算机连接，将串口线一端连接到开发板的J7，一端连接到计算机。如果没有连接串口线，将不能通过串口方式与开发板交互。但是不影响开发板的启动及烧录系统。

3）串口终端工具配置。通过window的设备管理器找到计算机上我们使用的端口号。配置串口终端工具的各参数。

SecureCRT & USB串口3 示例配置如下：

4）网线连接，将网线一端连接到开发板的j12，网线另一端插入计算机的网口。

5）USB下载线的连接，将USB线一端连接到开发板的j8，另外一端插入计算机的USB接口。

6）连接电源线，将电源线一端连接到开发板的j18，一端连接电源插座。

7)将开发板电源开关j17按到闭合状态。



3.1  观察启动状况

串口终端动态，会看到计算机的串口终端有开发板启动过程中输出的启动过程信息。

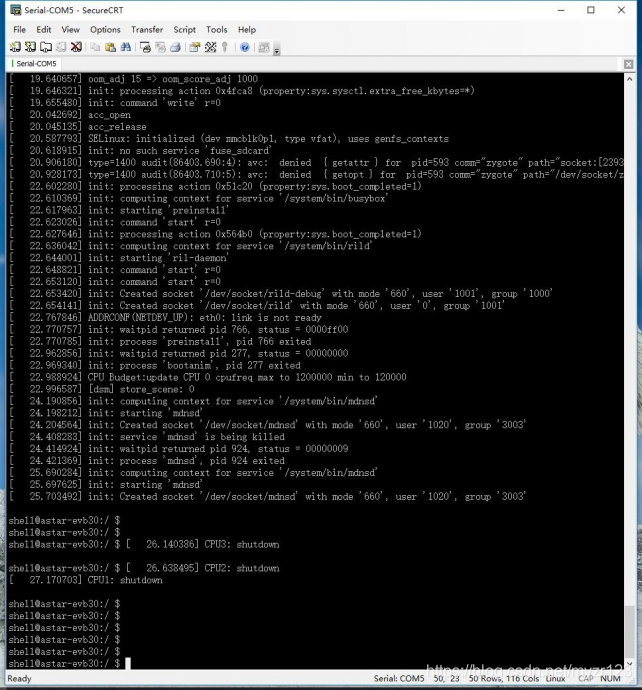

启动后串口打印信息如下：

启动后UI界面如下：
