明远智睿MY-IMX6-EK140P终端软件XShell参考手册

软件下载及安装

　　之所以选择 XShell，是因为XShell有"Free License"，并且功能够使用。
　　软件官方下载地址：https://www.netsarang.com/download/free_license.html

　　1. 点击"Xshell 6"的"Download"。
　　2. 填写好"Evaluation user / Home & School user"带"*"的表项后，点击"Submit"。
　　3. 会在所填写的邮箱中收到来自软件官方包含下载地址的链接。
　　4. 复制邮件中的链接地址到浏览器中打开，即自动下载软件。
　　5. 软件的安装没有特别需要注意的地方，这里不就写在手册里了。


新建串口会话示例

---

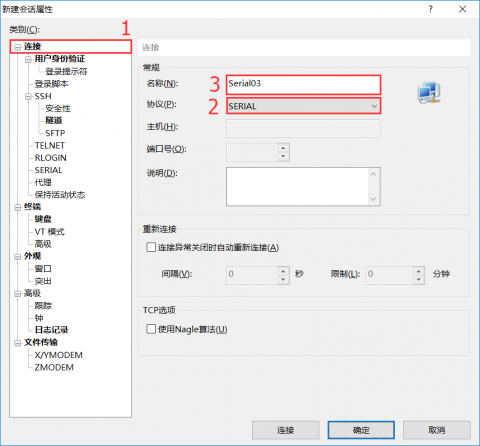

　　1. 从"文件"菜单中选择"新建"。将显示"新建会话属性"对话框。
　　2. 从"协议"列表中选择"SERIAL"。
　　3. 在"名称"中输入会话名称。
　　

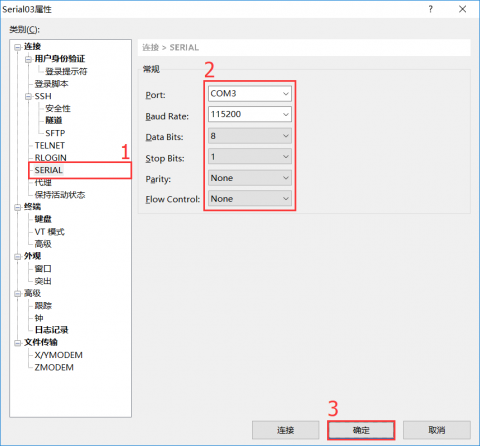

　　4. 从"类别"中选择"SERIAL"。
　　5. 从"端口"中选择与PC连接的串口号。
　　6. 在"波特率"中选择通信速度。
　　7. 在"数据位"中选择传输的数据单位位数。
　　8. 在"停止位"中选择指示数据单元结束的位数。
　　9. "奇偶校验"用于验证传输数据中的错误。
　　10. "流量控制"用于控制数据通信。
　　11. 单击"确定"创建新会话。
　　12. 使用创建的会话按照"与会话连接"中的描述建立连接。
　　


新建SSH会话示例

---

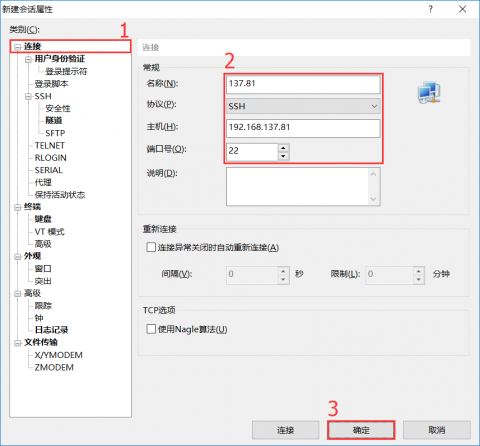

　　1. 从"文件"菜单中选择"新建"。将显示"新建会话属性"对话框。
　　2. 从"协议"列表中选择"SSH"。
　　3. 在"名称"中输入会话名称。
　　4. 从"主机"中输入目标SSH服务的主机IP。
　　5. 从"端口号"中输入SSH服务的端口号"22"。
　　6. 单击"确定"创建新会话。
　　7. 使用创建的会话按照"与会话连接"中的描述建立连接。
　　


与会话连接

---

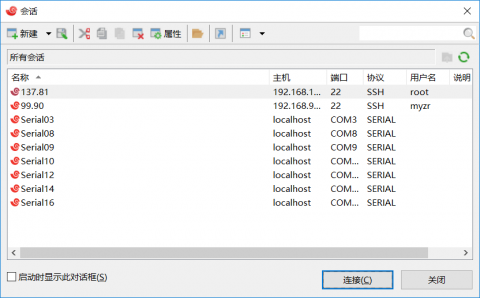

　　1. 从"文件"菜单中选择"打开"。将显示"会话"对话框。
　　2. 选择要连接的会话。
　　3. 单击"连接"。
　　
　　4. 如果没有新建过目标会话，则点击本页面右侧目录中的"新建串口会话"或"新建SSH会话"来新建会话。
串口会话连接示例
　　串口会话连接无特别操作，通常选中会话后点击“连接”即可。
SSH 会话连接示例
　　1. 在会话对话框选择目标SSH会话并单击连接。

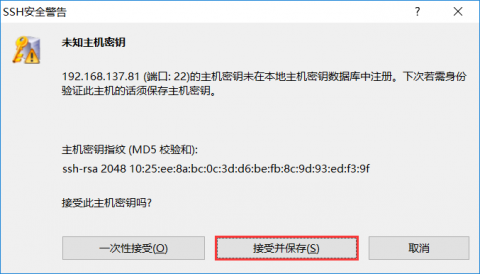

　　2. 可能弹出询问"接受此主机密钥吗？"的对话框，选择"接受并保存"。
　　

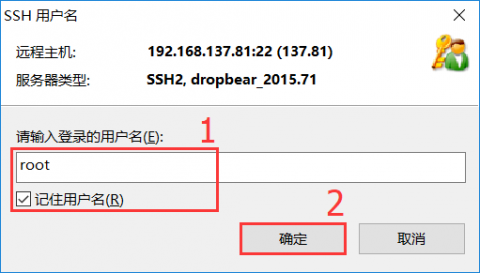

　　3. 在弹出的对话框中按要求输入目标主机的用户名。
　　
　　4. 如果目标主机需要密码，则会弹出对话框，输入目标主机的用户密码。


文件传输

---

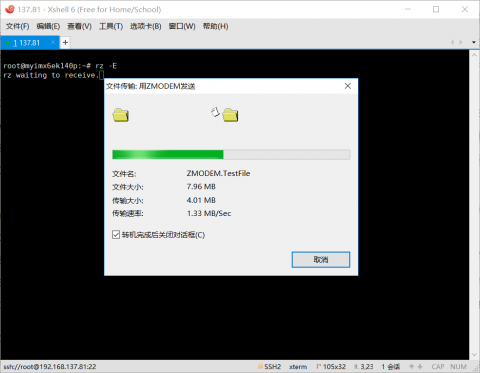

使用 ZMODE 由 Windows PC 向开发板发送文件
　　1. 从Windows文件资源管理器中选择要传输到开发板的文件。
　　2. 拖动文件并将其放在Xshell中对应的开发板终端窗口上。
　　3. 文件传输自动执行。
　　

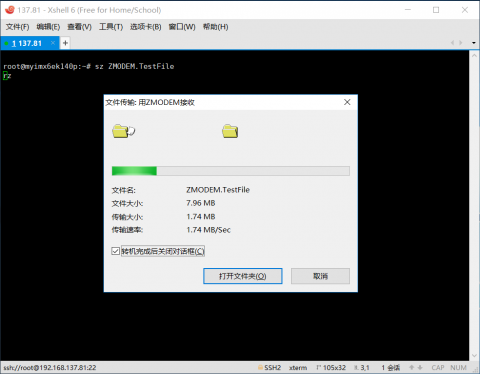

使用 ZMODE 由开发板向 Windows PC 向发送文件
　　1. 开发板上执行 sz <FileName>。
　　2. 在 Windows PC 弹出的对话框中选择文件的保存位置。
　　3. 等待文件传输完成。
　　

其它说明
　　SSH 终端下的 ZMODEM 的传输速度可以达到2MB/秒。
　　串口终端下的 ZMODEM 的传输速度在20KB/秒左右。
