cisco packet tracer模拟交换机实现DHCP功能

本文介绍了如何在cisco packet tracer中通过配置三层交换机和路由器实现DHCP功能,包括创建地址池、分配IP范围、设置网关和DNS,以及路由器端口的自动获取IP地址的步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

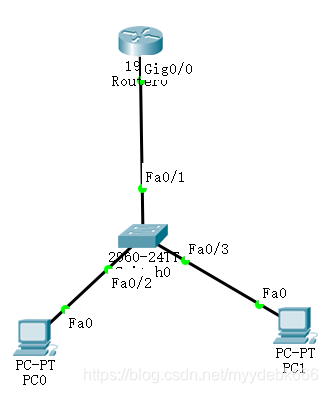

一、PC动态获取IP地址

在这里插入图片描述
注意:二层交换机是没有DHCP功能的,IP是三层的,所以只有三层交换机和路由器才有DHCP功能。

二、配置步骤
  1. 创建地址池
  2. 分配地址池的范围
  3. 分配网关
  4. 分配DNS
  5. 给路由配置端口IP
  6. 如果有需要则配置不自动分配的地址段或某个地址
三、命令配置
Router>enable
Router#configure terminal
Router(config)#ip dhcp pool LAN     # 创建地址池
Router(dhcp-config)#network 192.168.1.0 255.255.255.0      #分配地址池的范围
Router(dhcp-config)#default-router 192.168.1.1 #设置网关
Router(dhcp-config)#dns-server 192.168.1.2  #分配DSN
Router(dhcp-config)#exit
Router(config)#interface gigabitEthernet 0/0  #进入路由端口
Router(config-if)#ip address 192.168.1.1 255.255.255.0   #配置路由端口的IP
Router(config-if)#no shutdown  #路由端口配置IP之后一定要加上这句
Router(config-if)#exit
Router(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.9  #指定这几个IP不被DHCP分配

Router#show ip dhcp b
### 配置交换机上的 DHCP 服务 在 Cisco Packet Tracer 中配置三层交换机作为 DHCP 服务器的过程涉及多个具体操作。由于核心交换机和分布层交换机均为三层交换机,因此可以在这些备上开启 DHCP 服务并配置用户地址池。 #### 启用 IP 路由功能 为了使三层交换机能处理不同子网间的通信,在全局配置模式下启用 IP 路由: ```shell Switch(config)# ip routing ``` #### 创建 VLAN 接口并指定 IP 地址 对于每一个需要分配 IP 的 VLAN,创建相应的 SVI (Switched Virtual Interface),并为其指派一个有效的 IP 地址作为该VLAN内的默认网关: ```shell Switch(config)# interface vlan <vlan-id> Switch(config-if)# ip address <gateway-ip> <subnet-mask> Switch(config-if)# no shutdown ``` #### 定义 DHCP 地址池 进入全局配置模式定义一个新的 DHCP 地址池,并定其参数如网络范围、租期时间以及排除某些特定的 IP 不被分配出去等选项;同时还可以通过 `default-router` 命令来告知客户端它们应该使用的默认路由是什么[^1]。 ```shell Switch(config)# ip dhcp pool <pool-name> Switch(dhcp-config)# network <network-address>/<mask-length> Switch(dhcp-config)# default-router <router-ip> Switch(dhcp-config)# dns-server <dns-ip> Switch(dhcp-config)# lease <days> [hours minutes] Switch(dhcp-config)# exit ``` #### 置 IP Helper Address (如果适用) 当存在跨子网请求 DHCP 服务的情况时,则需置辅助地址指向实际提供 DHCP 服务的位置。这通常是在连接终端用户的接入层交换机或路由器接口上完成的操作[^3]: ```shell Router(config-if)# ip helper-address <dhcp-server-ip> ``` 以上就是在 Cisco Packet Tracer 中利用三层交换机实现 DHCP 功能的方法概述。需要注意的是具体的命令可能会依据所使用的软件版本有所差异,请参照官方文档确认最新的语法结构。
