该博客详细介绍了采用ATMEL AT91SAM9260 CPU的ARM9开发板，包括其硬件特性如8Kb缓存、200MHz主频、3.3V NAND FLASH、丰富接口资源等。此外，还提到了超低功耗设计，以及支持Windows CE 5.0和Linux操作系统的特性。安赛卓尔电子科技提供专业技术服务，包括不断更新的软件资料和工业接口设计。开发板适用于多种行业应用，如工业控制、医疗电子等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

◆ 采用ATMEL AT91SAM9260 CPU，ARM926EJ-S核处理器;
◆ 具有8Kb指令、数据缓存，主频200MHz，运行时性能可达210MIPS;
◆ 采用3.3V NAND FLASH，简单、易采购，批量使用成本更低;
◆ 丰富资源：多达7路串口，3路USB、SPI、计数器、定时器等;
◆ 视频接口：CSI图像传感器接口，方便视频行业应用的开发;
◆ 独创功能：可通过总线连接256色数字液晶屏;
◆ 超低功耗：核心板3.3V直流供电，单板超低功耗小于1W;
◆ 完美支持：Windows CE 5.0\Linux2.6嵌入式操作系统

安赛卓尔电子科技优势：

1、专业技术服务，同行难以跨越
2、不断更新的软件资料，安卓系统、Linux系统、
wince系统，后续免费提供资料
3、专业的工业接口设计，充分扩展，是其他公司难以
提供的
4、超高性价比、优秀的解决方案
5、与国内多家公司和厂家建立战略合作伙伴关系

选择安赛卓尔，选择一个合作伙伴

应用举例：
工业控制、医疗电子、节能环保、智能交通、能源节能、电力系统、通讯系统、纺织行业、数控行业、汽车电子、工业触摸屏控制系统、机器人视觉、媒体处理无线应用、数字家电、车载设备、通信设备、网络终端等场合。

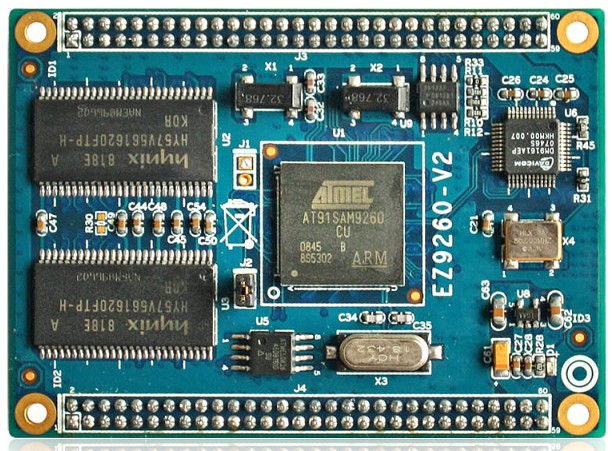

核心板

采用高密度6层板（沉金）设计，体积仅名片大小，集成了CPU、SDRAM、NandFlash、DataFLash、网络，采用3.3V直流供电，超低功耗，通过2条2*30P接插件引出各种常用接口资源，供不打算自行设计CPU板的开发者进行快捷的二次开发使用。

评估底板

针对EZ9260-EVB核心板设计的通用标准参考设计底板，它扩展了图像传感器接口、RS232串口、外部总线、SPI、PWM、高速USB Host\Device 、网络、SD卡、MISC接口（ADC,定时器IO、TTL串口）、音频、MIC等常用接口，支持+6V~+23V宽范围电压供电，可提供完整的设计资料供用户开发或委托定制。

核心板资源说明：

CPU处理器
• ATMEL AT91SAM9260，ARM926EJ-S内核
• 主频200MHz
SDRAM内存
• 64MB SDRAM，2片4Banks x 4Mbitsx16bits SDRAM
FLASH存储
• 板载512K DataFlash (DB45041D)
• 板载128M*8bits NandFlash (K9F1G08U0B)可根据客户要求更换大容量或者工业级芯片
接口资源
• 2条2*30PIN，
