Activiti流程（java）

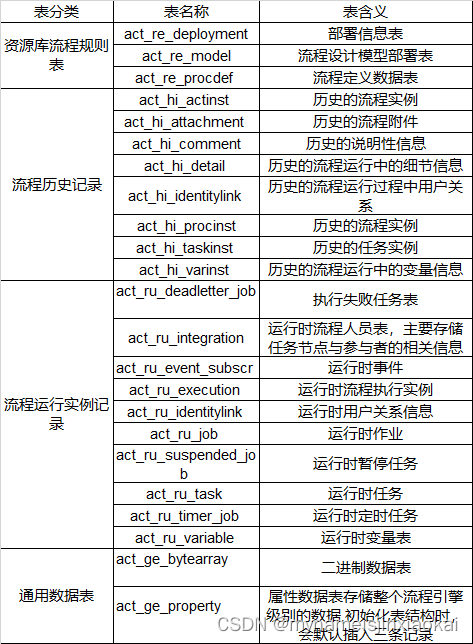

一、activiti数据库表结构说明

表名默认以“ACT_”开头,并且表名的第二部分用两个字母表明表的用例，而这个用例也基本上跟Service API匹配。

ACT_GE_* : “GE”代表“General”（通用），用在各种情况下；

ACT_HI_* : “HI”代表“History”（历史），这些表中保存的都是历史数据，比如执行过的流程实例、变量、任务，等等。Activit默认提供了4种历史级别：

ACT_RE_* : “RE”代表“Repository”（仓库），这些表中保存一些‘静态’信息，如流程定义和流程资源（如图片、规则等）；

ACT_RU_* : “RU”代表“Runtime”（运行时），这些表中保存一些流程实例、用户任务、变量等的运行时数据。Activiti只保存流程实例在执行过程中的运行时数据，并且当流程结束后会立即移除这些数据；

二、activiti提供服务的七大对象

RepositoryService： Activiti 中每一个不同版本的业务流程的定义都需要使用一些定义文件，部署文件和支持数据 ( 例如 BPMN2.0 XML 文件，表单定义文件，流程定义图像文件等 )࿰
