Visio2010UML活动图中没有发送动作的问题解决方案

问题说明：
用微软的visio2010画活动图时，拖出发送信号和接收信号图标时，显示“没有发送动作”(no send action)，“没有接收动作”(no recieve action)。但是我在使用visio2016时，发现活动图已经没有该控件了，我的电脑没有安装visio2010，所以我是用手机拍的照片，可能看上去不舒服，请见谅。
以下针对visio2010，解决该问题：

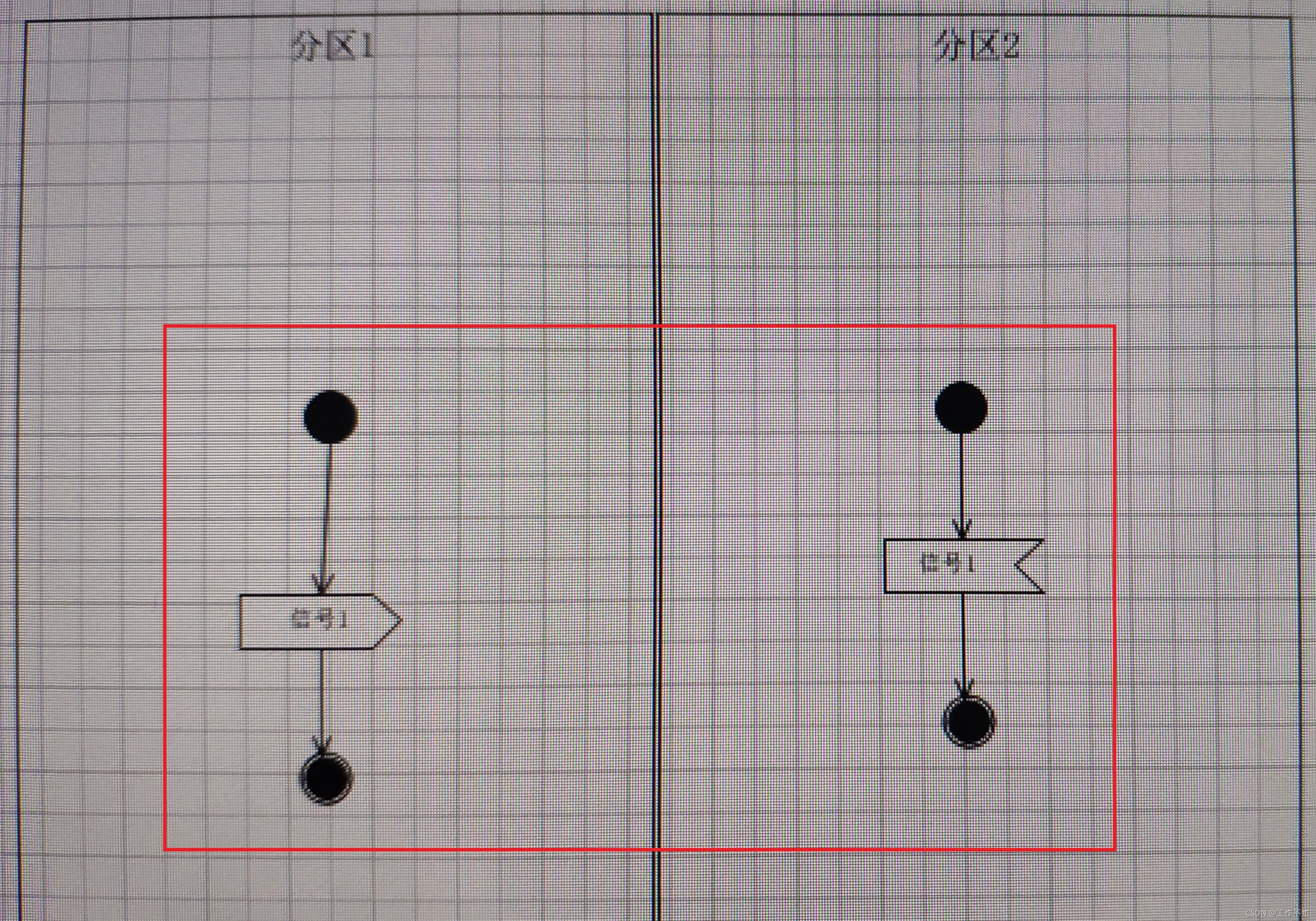

先放成功设置的图片：在这里插入图片描述
刚加入“发送信号”模块时，发现无论怎么编辑，都无法修改“没有发送动作”这几个字…
那么来，跟我一起操作吧。
1、建立静态结构图；

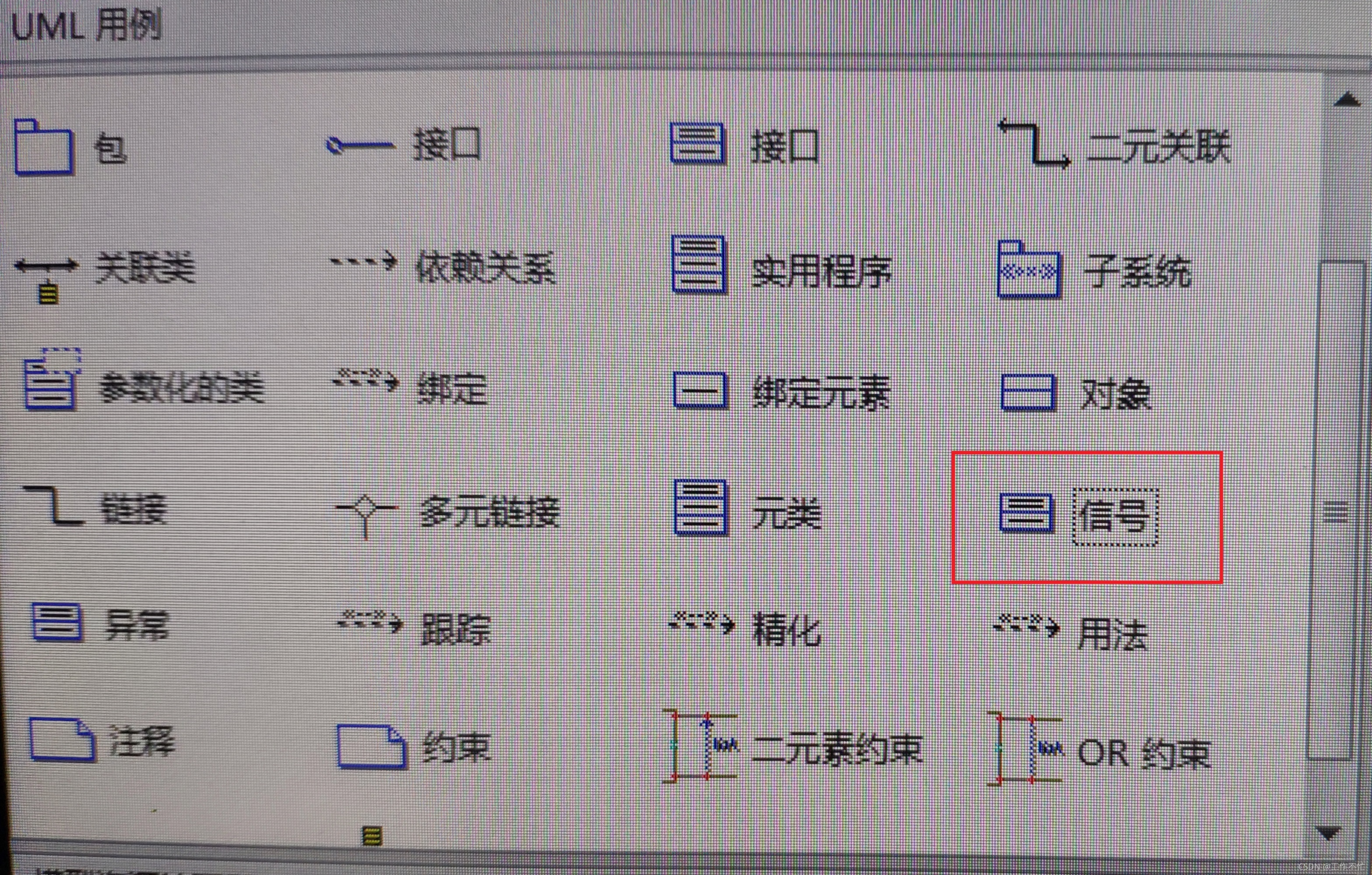

2、在图形中，拖入信号图标；

3、双击拖入的图标，编辑属性，名称就是后面要用到的信号名称，如果有多个不同信号，请拖入多个模型；
在这里插入图片描述

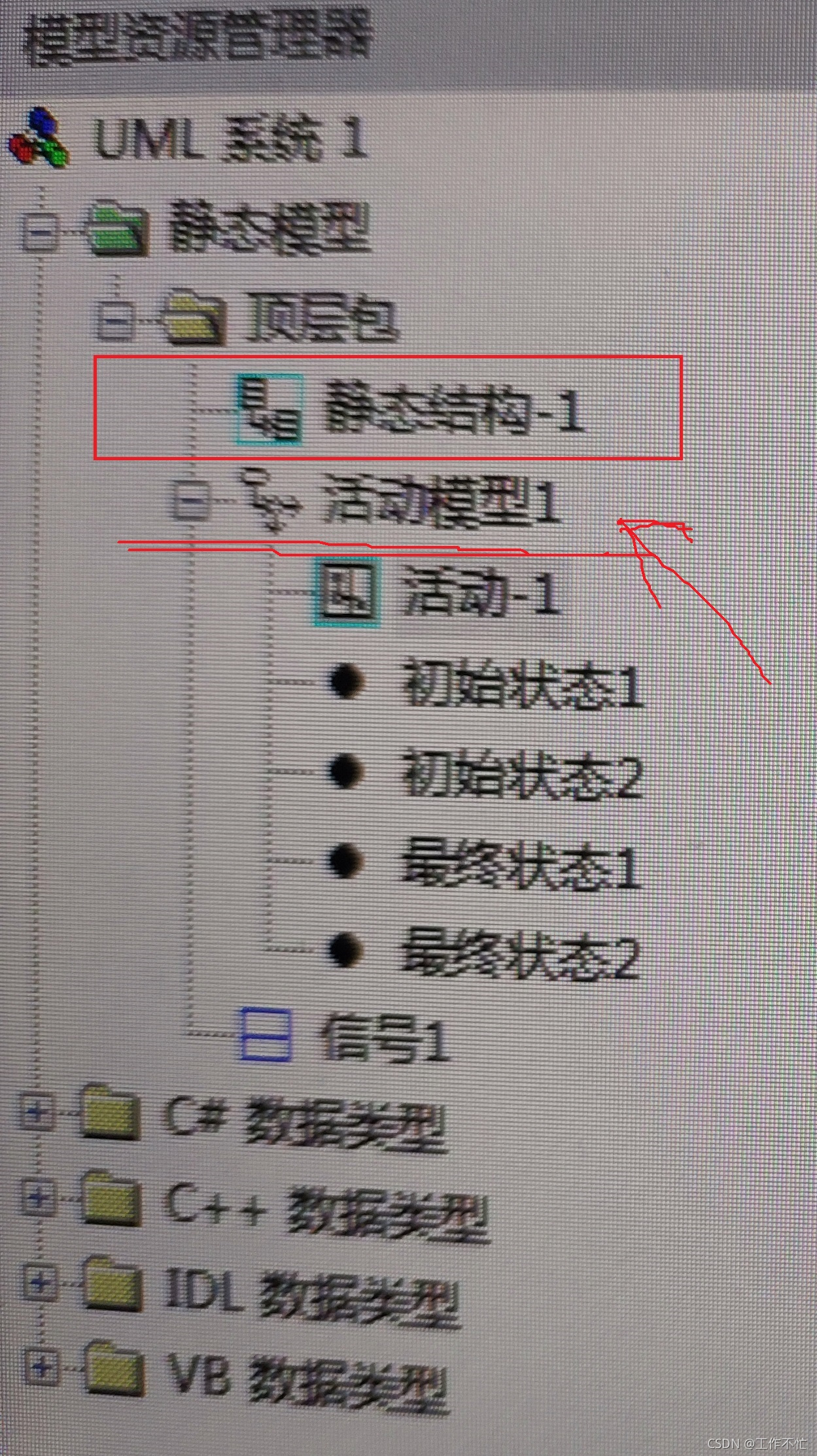

4、切回活动图模型(上面第二张图箭头所指)；

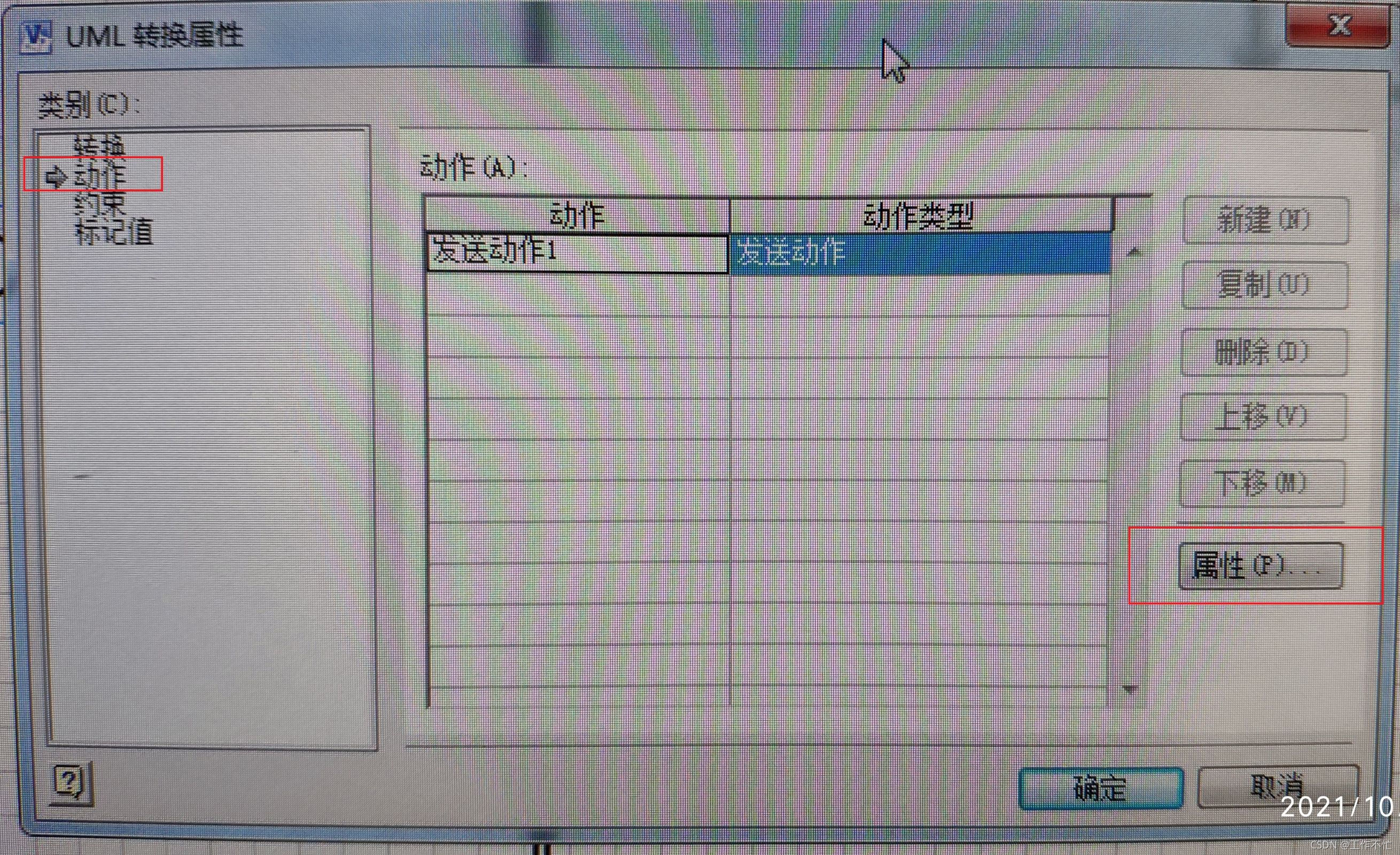

5、双击发送信号图标，进入下图示位置，点击属性；

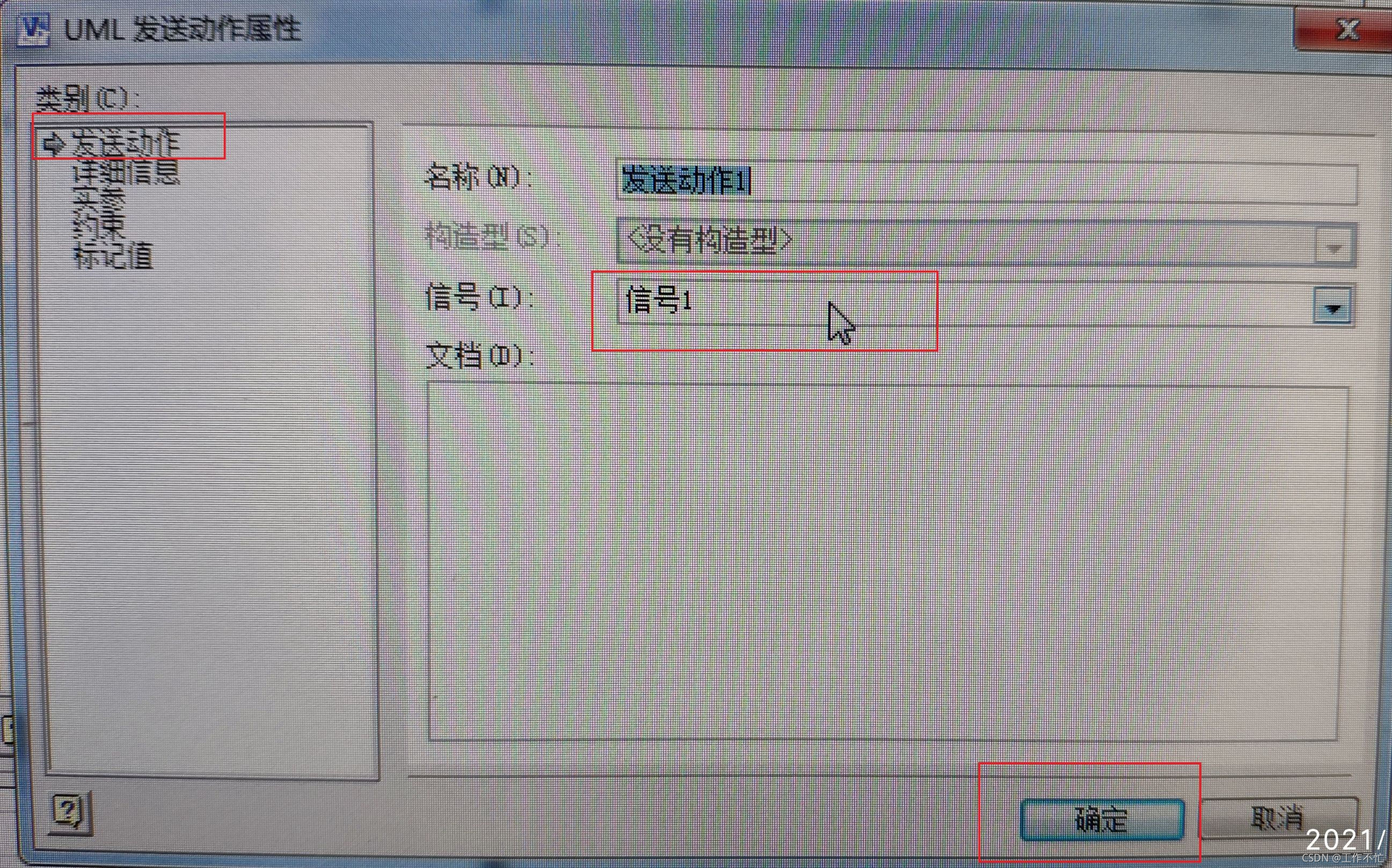

6、选择下图，在信号处下拉，可以看到上面建立的信号1选项，选中，确定；

7、发送端已设置ok，显示正常，下面双击接收图标，进入属性设置，点击事件；
在这里插入图片描述

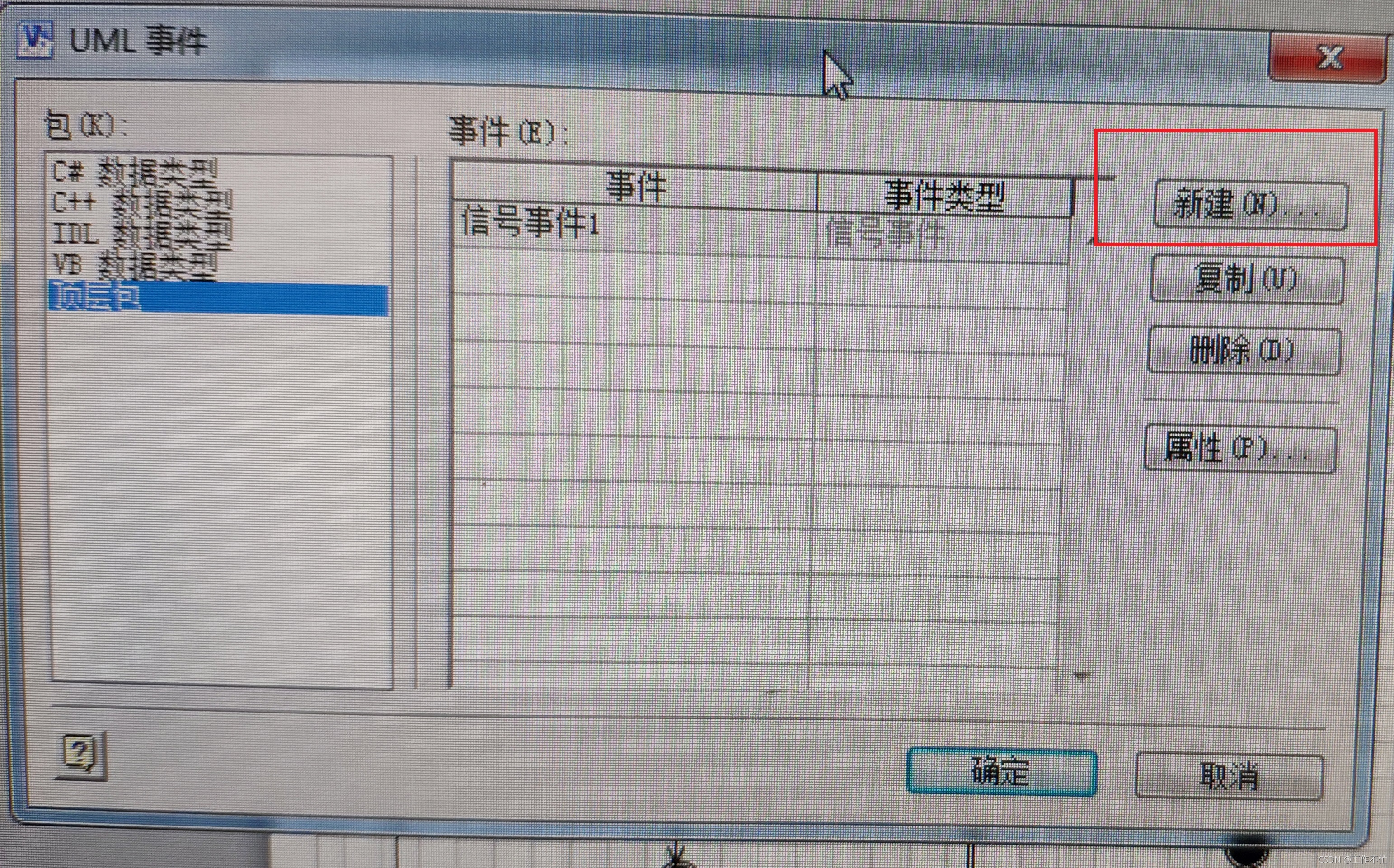

8、点击新建，这里需要选择建立的顶层包，这个名字根据你建立信号时，所使用的包名有关，不一定叫“顶层包”；

9、信号处下拉选择建立的信号1；

最后结果就是第一图所示结果了。

以上是通过g哥查询的结果，这个问题估计很少有人问到，也很少有人用这个功能。
希望帮助到需要帮助的人！
