稳定+低延迟?深度解析工业级PLC无线以太网方案

在实际系统中,车间里分布多台PLC,需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。用户会选择以太网方式是因为传输速度有保障,而选择无线以太网方案是因为不想开挖电缆沟,或者布线不方便,不但施工麻烦也会徒增成本。这里所介绍的无线以太网方案通信距离从几米到1公里,与布线施工的成本(材料、人工、时间)进行综合比较的话,无线以太网是更为经济和实施简便的组网通讯方案。

西门子1200通过S7协议访问200Smart,别提多简单。只需要简单的配置就可以完成相互之间的数据转发,从而实现无线S7通讯。

一、方案概述

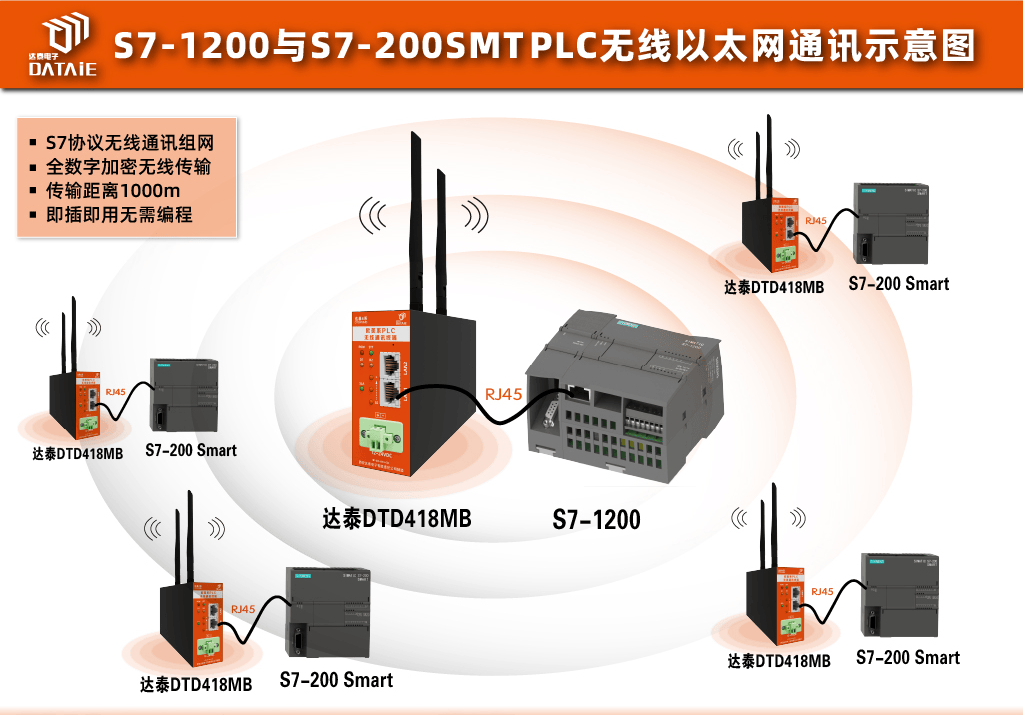

本方案以西门子S7-1200和S7-200SMART PLC为例,在S7专用协议下实现无线以太网通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB,作为实现无线通讯的硬件设备,用户无需更改程序。

二、测试设备与参数

l 西门子PLC型号:S7-1200 × 1台

l 西门子PLC型号:S7-200Smart× 1台

l 达泰欧美系PLC无线通讯终端——DTD418MB × 2块

l 主从关系:1主1从

l 通讯接口:RJ45接口

l 供电:12-24VDC

l 通讯协议:S7协议

l 传输距离:100米,1KM

三、接线方式

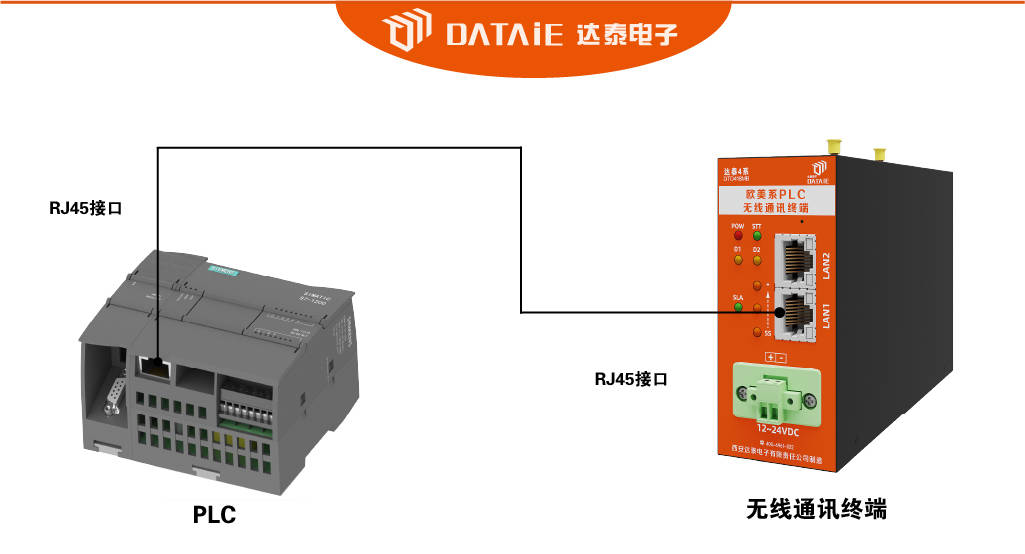

1.S7-1200 PLC与DTD418MB接线

用一根通讯线,一端接入DTD418M的RJ45接口,另一端接入PLC的RJ45接口。

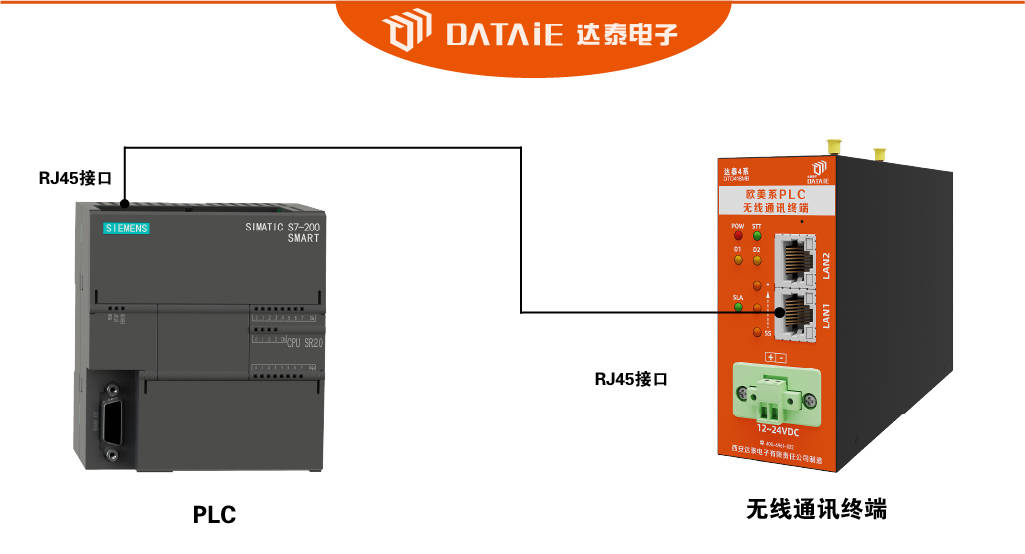

2.S7-200SMART PLC与DTD418MB接线

用一根通讯线,一端接入DTD418M的RJ45接口,另一端接入S7-200SMART的RJ45接口。

四、S7-1200PLC参数配置

1.配置S7-1200

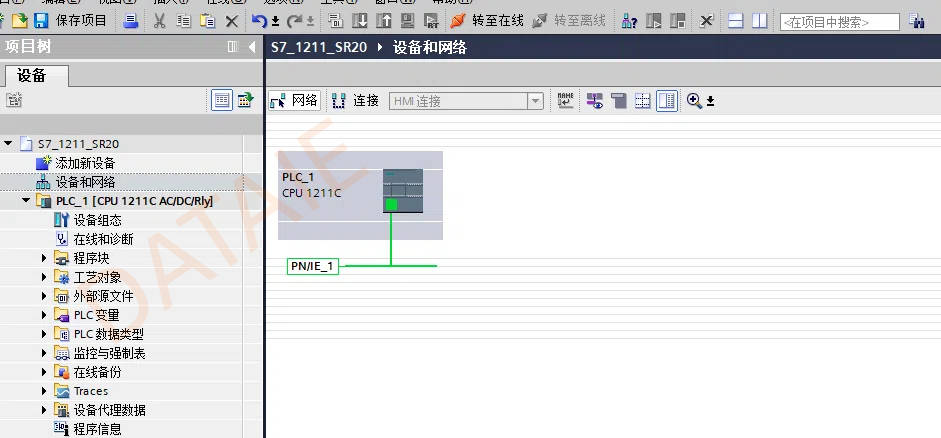

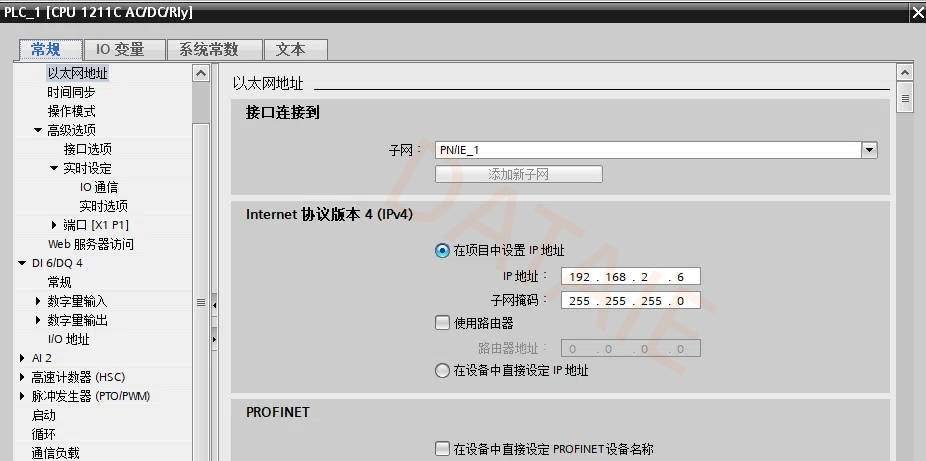

2.1200PLC的IP地址设置,添加新子网PN/IE-1

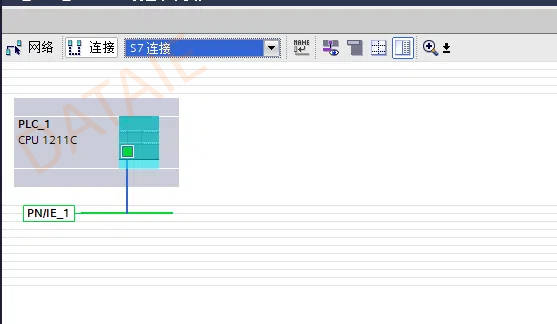

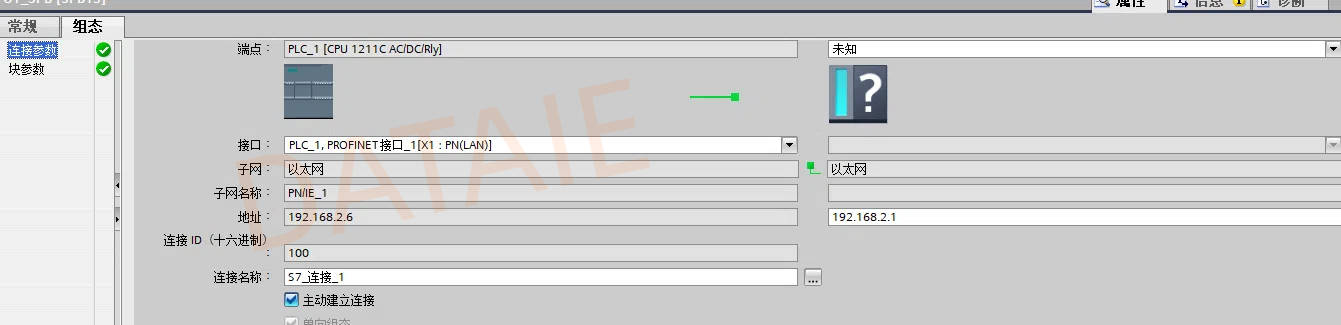

3.选择S7连接

4. Main程序的编写

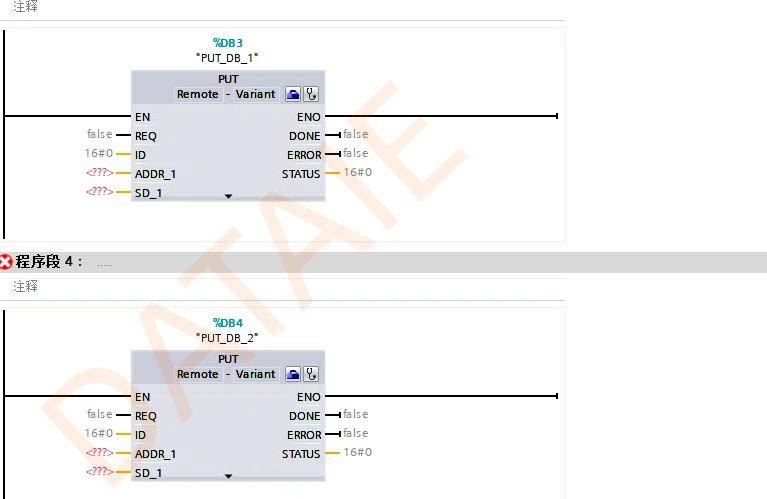

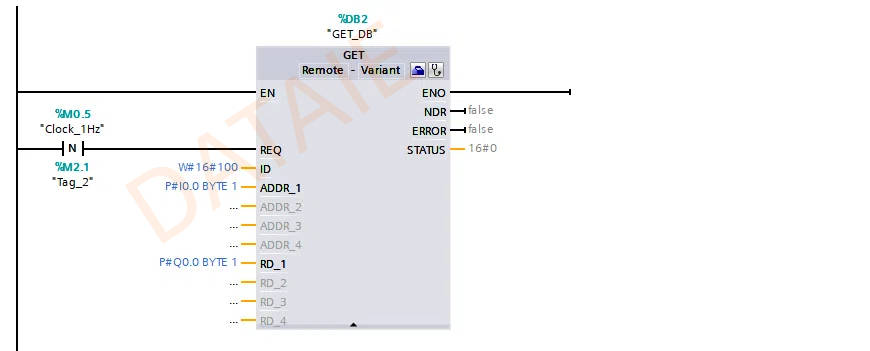

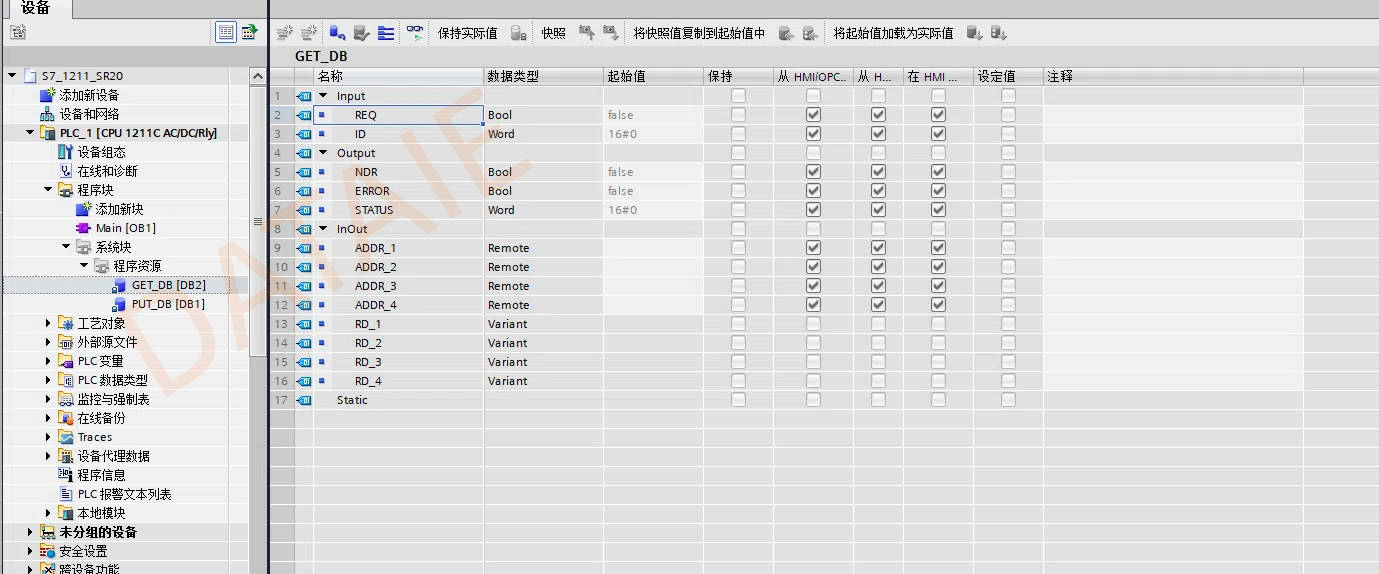

在通讯里面,将PUT和GET指令拖入程序里面,建立数据块

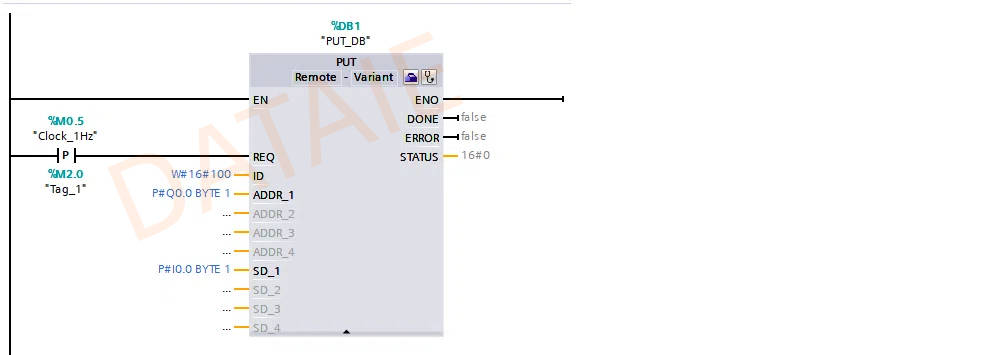

5. 主站程序简单设定

1211(I0.0-I0.7)发送给 SR20(Q0.0-Q0.7)

接收 SR20(I0.0-I0.7)到 1211(Q0.0-Q0.7)

6. 写入程序

五、S7-200SMART PLC参数设置

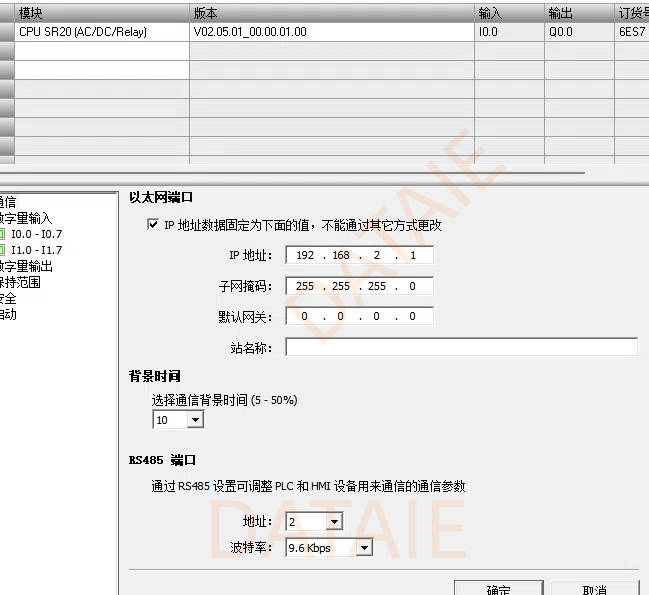

1. SMART不需要做相应程序,只需要把IP地址设置好

六、测试方法

2台PLC分别通过以太网线连接达泰DTD418MB无线通讯终端,将天线接好以后,给DTD418MB和PLC供电,我们可以给1号PLC的I点输入信号,我们会发现对应的2号PLC的Q点就有输出信号。同样的操作我们可以给2号PLC的I点输入信号,我们会发现对应的1号PLC的Q点就有输出信号。2台PLC之间是通过达泰DTD418MB无线传输完成数据交互。
