焦化厂导烟车与装煤车风机之间能否实现无线联锁？

现阶段，炼焦车间地面站推焦、装煤风机启、停信号是由焦炉导烟车操作工、拦焦车操作工通过对讲机通知地面站操作工进行操作。

根据实际作业情况，存在以下安全及环保风险：推焦、装煤风机频率是否达到要求还需导烟车司机、拦焦车司机用对讲机与地面站操作工口头对接。存在风机未启动或频率达不到要求进行推焦或装煤作业时系统管道煤气聚集，发生闪爆安全隐患及环保风险；

鉴于以上安全及环保问题，客户需求是对焦炉区域3台导烟车和2台拦焦车与除尘风机启、停信号系统进行以下改造试验：在导烟车、拦焦车驾驶室内安装相应设备，所有启、停风机操作在导烟车、拦焦车驾驶室内进行，同时还能显示风机频率并具有存储记录功能，以此安全、快捷、稳定的完成生产任务。

通过西安达泰电子PLC无线通讯专家团队研究后决定采用达泰DTD110FHCY点对点混合信号无线传输装置来完成本次无线技改，可同时传输模拟量和开关量信号，厂区建议使用距离为1km，无线通讯方案分为两部分完成。

一阶段：

解决3台导烟车操作室与装煤除尘风机控制室之间3发1收无线技改。分别在3台导烟车操作室内安装一台达泰DTD110FHCY-T混合信号无线传输发射装置，每台发射装置上配备一个触摸屏实时显示装煤车变频器频率值并配有提升按钮和下降按钮；在风机控制室端安装1台达泰DTD110FHCY-R无线混合信号传输接收装置，用于采集变频器频率、提升及下降继电器输出信号，并具备无线信号中断后的声光报警功能。完成功能如下：

1）当导烟车发出上升或者下降指令，接收端接收信号启动或者关闭变频器，同时导烟车接收变频器的信号反馈，进行信号锁定。导烟车可实时查看变频器频率；

2）当导烟车发生信号中断或者通讯异常，显示屏会相应提示；

3）当接收端信号中断，会自动声光报警。

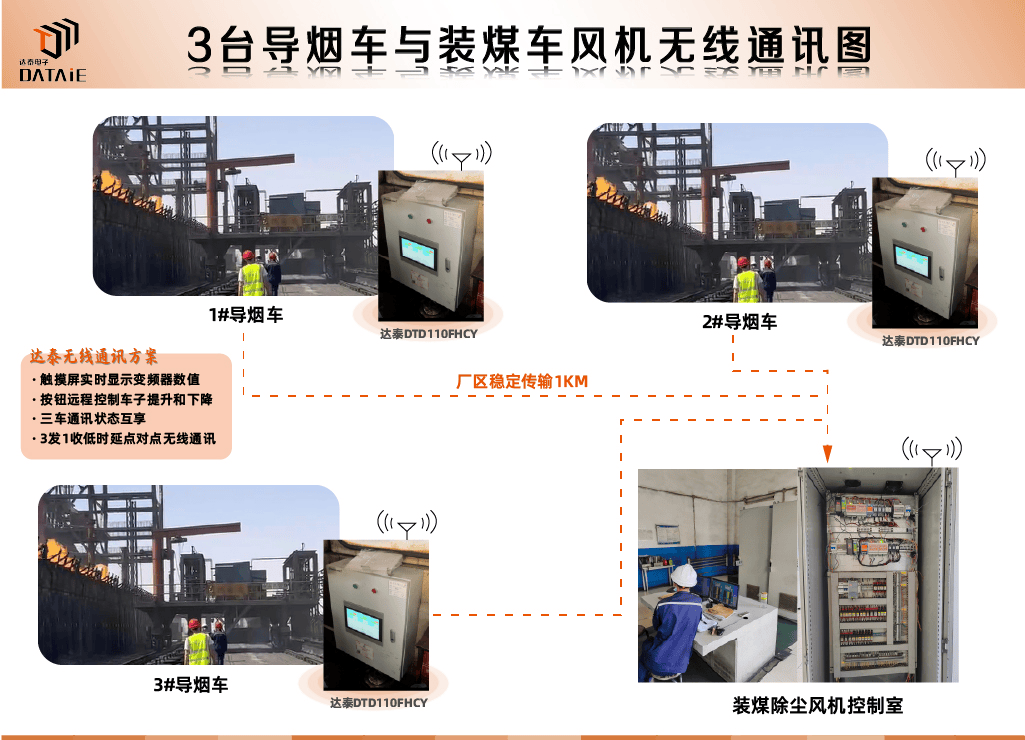

无线通讯方案示意图 ▼

二阶段：

解决2台拦焦车操作室与出焦风机控制室之间2发1收无线技改。分别在2台拦焦车操作室内安装一台达泰DTD110FHCY-T混合信号无线传输发射装置，每台发射装置上配备一个触摸屏实时显示出焦高压变频器频率值并配有提升按钮和下降按钮；在风机控制室端安装1台达泰DTD110FHCY-R无线混合信号传输接收装置，用于采集变频器频率、提升及下降继电器输出信号，并在无线信号中断后发出声光报警信号。完成功能如下：

1）当拦焦车发出炉门开启或者关闭指令，接收端接收信号启动或者关闭变频器，同时拦焦车接收变频器的信号反馈，进行信号锁定。拦焦车可实时查看变频器频率；

2）当拦焦车发生信号中断或者通讯异常，显示屏会相应提示。

3）当接收端信号中断，会自动声光报警

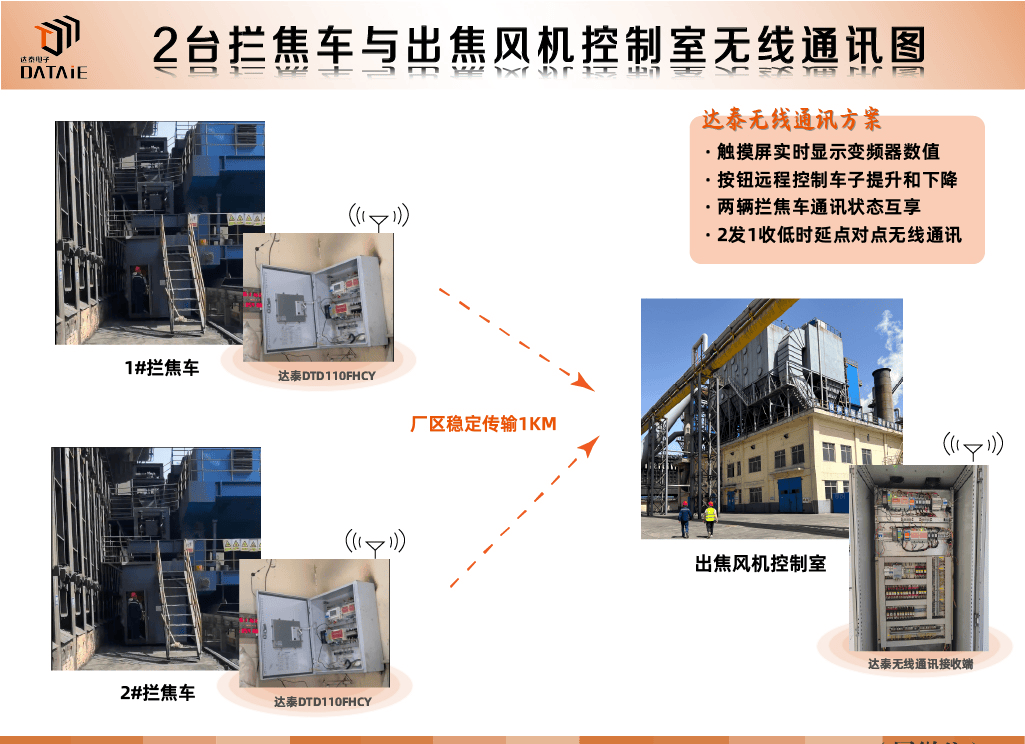

无线通讯方案示意图 ▼

综上所述，通过使用达泰无线通讯装置，避免了在焦化厂内进行大量的线缆铺设，减少了施工成本和后续的维护工作，且无线通讯在焦化厂导烟车和推焦车中的应用，不仅提高了生产效率和安全性，还降低了维护成本，是现代化焦化厂自动化、智能化生产的重要组成部分
