上位机与S7-1200PLC之间无线以太网通讯

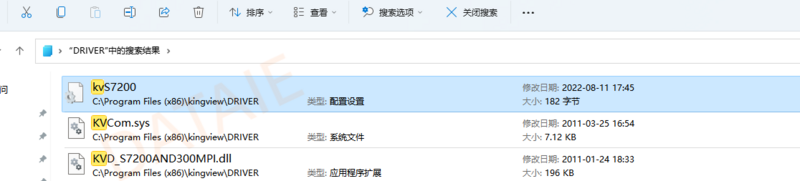

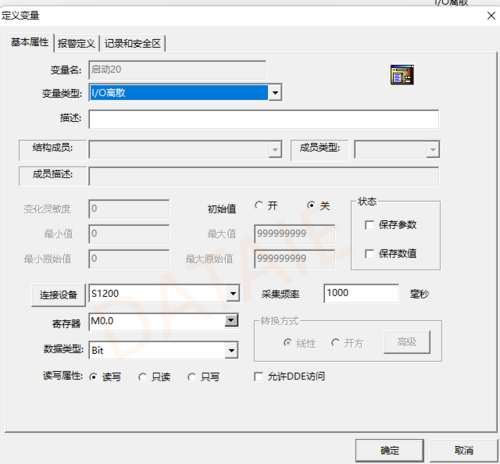

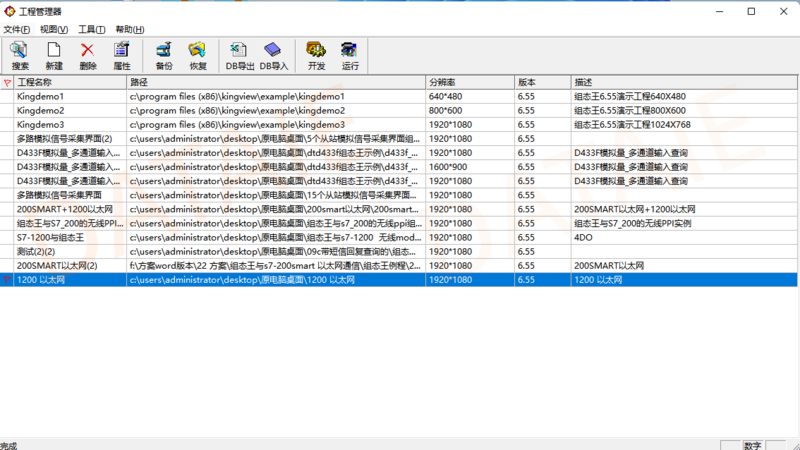

组态王与S7-1200PLC之间想要搭建 Profinet无线以太网通信，需要用到以下设备：

● 西门子PLC型号：S7-1200 × 2台

● 上位机：组态王6.55 × 1台

● 无线通讯终端：DTD418MB × 3块

● 主从关系：1主2从

● 通讯接口：RJ45接口

● 供电：12-24VDC

通讯搭建时，用户无需更改网络参数和原有程序，也不必了解协议细节，通过欧美系PLC无线通讯终端DTD418MB，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。

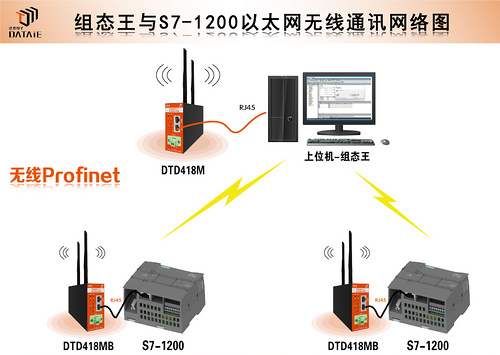

无线网络图 ▼

接线方式：

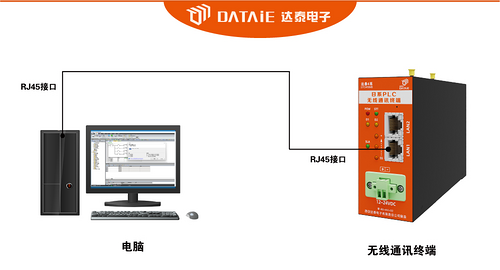

1、上位机与DTD418MB接线：

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入上位机的RJ45接口。

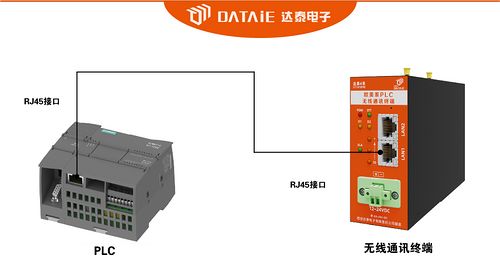

2、PLC与DTD418MB接线：

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入S7-1200的RJ45接口。
