组态王和触摸屏通过交换机无线控制plc

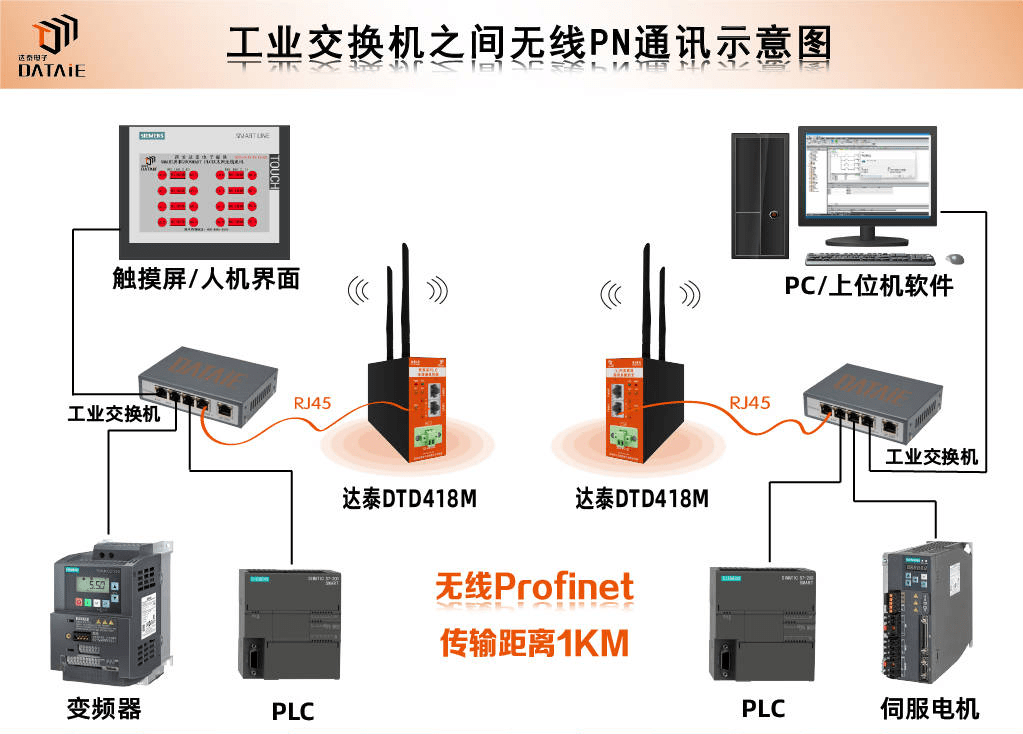

本次，我们以组态王、西门子触摸屏、两台交换机和2台西门子S7-200SMART为例，介绍上位机与多台PLC在Profinet协议下通过交换机建立自组网无线通信实现过程。在本方案中采用了西门子PLC无线通讯终端DTD418MB，作为实现无线通讯的硬件设备。我们无需更改网络参数和原有程序，也不必了解协议细节，通过 DTD418MB，即可直接实现工业交换机之间无线以太网通讯。

测试设备与参数：

·西门子PLC型号：S7-200Smart × 2台

·上位机：组态王6.55 × 1台

·西门子触摸屏： SMART 700 IE V3 × 1台

·工业交换机：DT4050 × 2台

·无线通讯终端：DTD418MB × 4块

·主从关系：2主2从

·通讯接口：RJ45接口

·供电：12-24VDC

·通讯协议：Profinet协议

·传输距离：100米，1KM

接线方式：

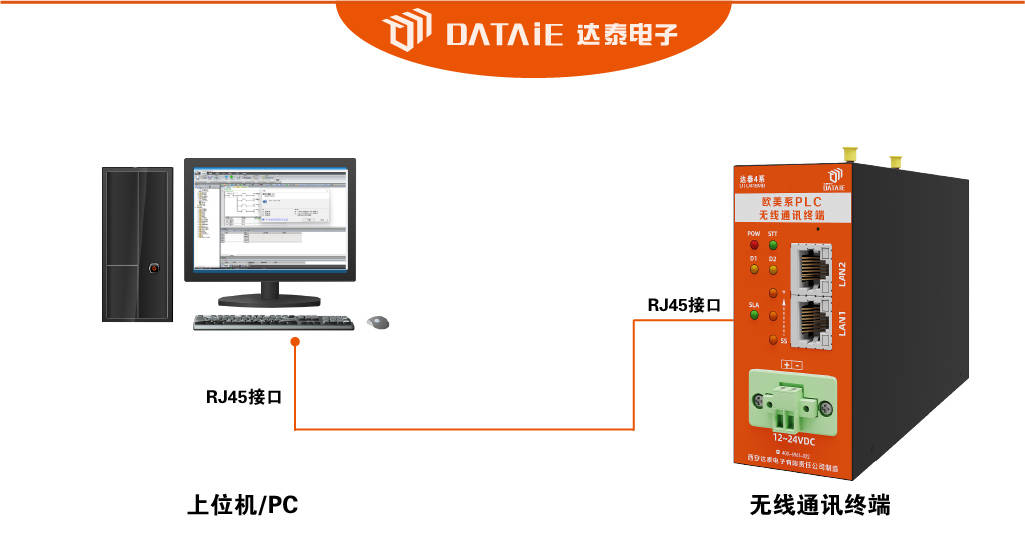

1. 上位机与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。

2. 触摸屏与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ4
