组态王与PLC之间1主多从自组网无线通信

本方案是基于三菱专用协议下实现的1主多从自组网无线通信形式，主站为组态王，从站为三菱FX3U PLC和485BD扩展。采用日系PLC专用无线通讯终端DTD435MC-V96，作为实现无线通讯的硬件设备，来解决组态王与PLC之间的通讯问题。

一、方案概述

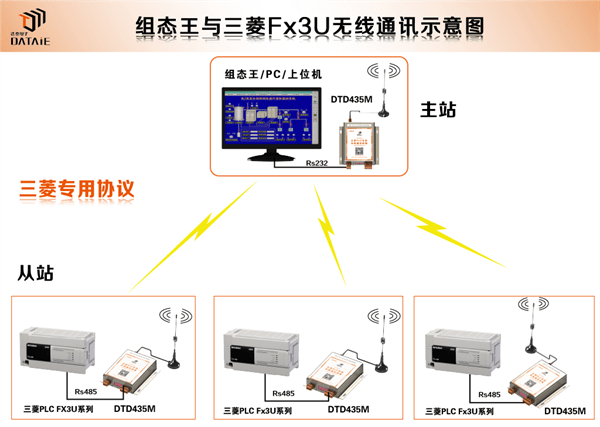

无线网络图 ▼

通过DTD435MC-V96方便实现无线网络，无需更改网络参数直接替换有线连接。

二、测试设备与参数

主站设备：组态王

从站设备：三菱FX3U PLC × 2台

PLC扩展：FX3U-485BD × 2块

无线通讯终端：DTD435MC-V96 × 3块

主从关系：1主2从

主站通讯接口：Rs232接口

从站通讯接口：Rs485接口（两线制）

通讯参数：9600，7，N，1

通讯协议：三菱专用协议

供电：9-24VDC

传输距离：100米，500米，1KM，3KM，20KM

三、接线方式

1.PC端与无线设备的接线

PC 端直接使用 DTD435M 的 RS232 口与 PC 串口连接。

2.PLC与无线设备的接线

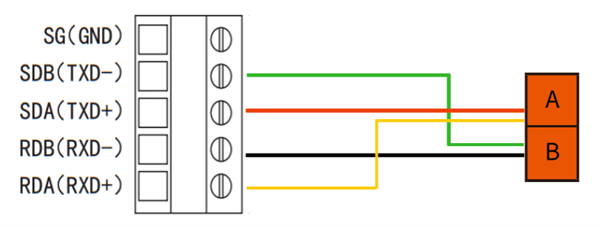

FX3U通讯口使用485BD模块，因为FX3U-485BD口是四线制的，所以需要将RDA和SDA短接接入A（485+,CN2-4），再将RDB和SDB短接接入B（485-,CN2-5）。

四、组态王主站设置

打开“组态王例程”文件夹

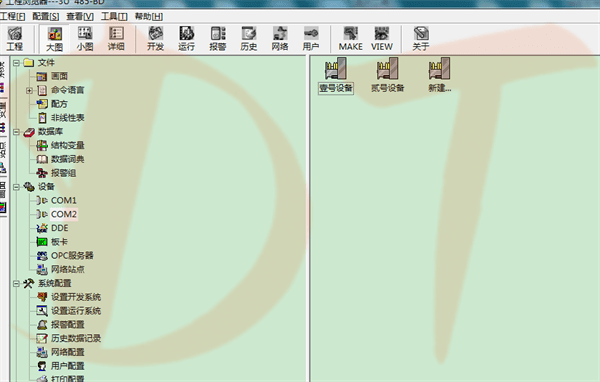

1.设备配置

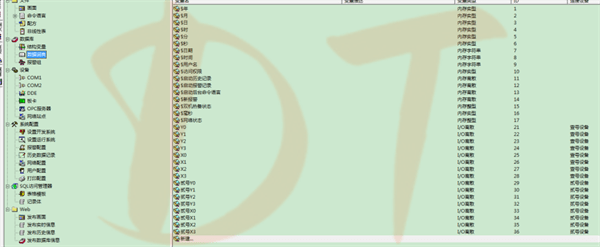

2.数据词典的建立

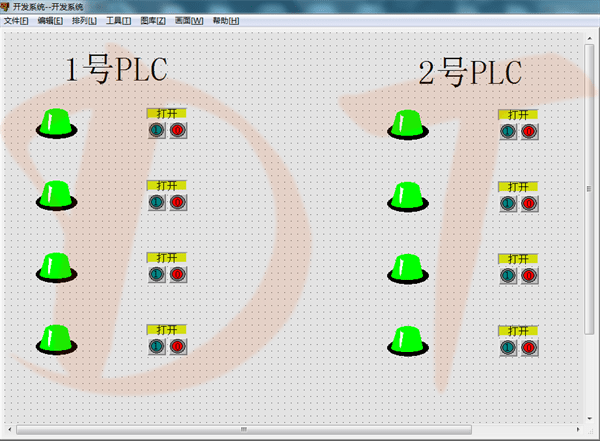

3.画面的建立

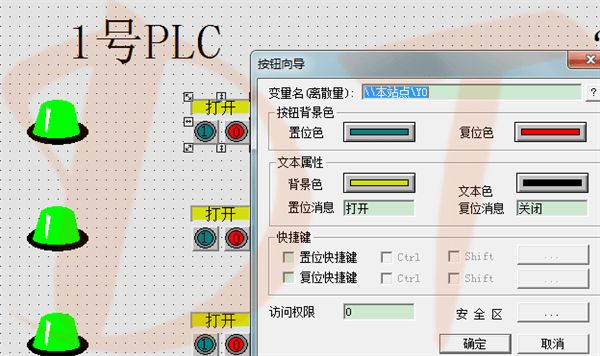

4.数据关联

五、三菱PLC从站设置

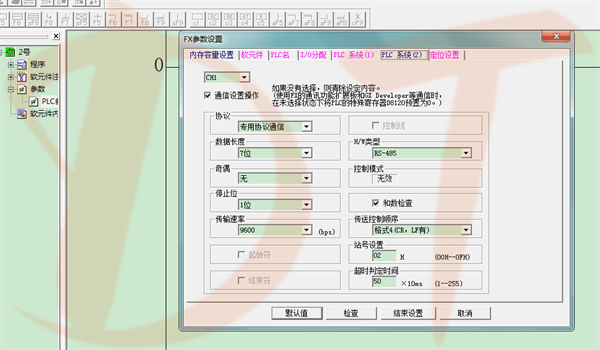

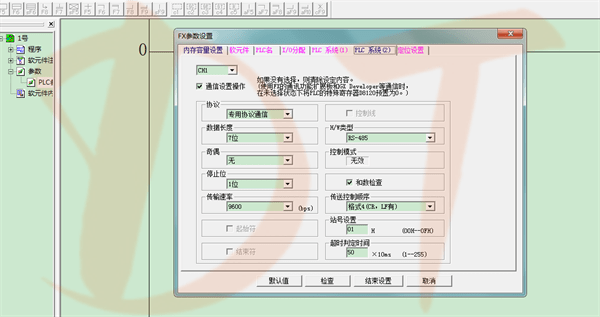

1.PLC参数设置

2.PLC站号设置

一台PLC地址设为01，另外一台PLC地址设为02

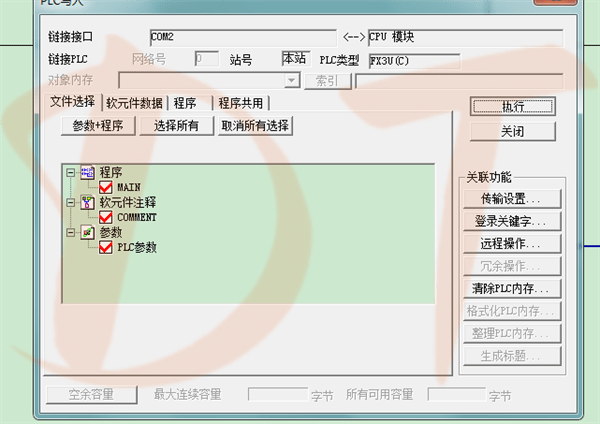

3.将程序下载到PLC

六、无线通讯测试

PC端和FX3U分别接1块DTD435MC-V96

通过外部给1号站和2号站X点信号，看组态王对应的点是否有亮，如果点亮，表示通讯正常。

通过组态王上面的按钮给1号站和2号站Y点信号，看FX3U对应的Y点是否有亮，如果点亮，表示通讯正常。
