工厂控制室西门子PLC如何集中无线采集多条产线生产数据？

本方案是基于Modbus RTU协议下实现的1主多从自组网无线通信形式，主站为S7-1200 PLC，DTD433F作为从站。DTD433F具备输入和输出模拟量信号功能，信号传输方向由用户原系统主从设备所实现的功能决定。方案中采用无线模拟量信号测控终端DTD433F与欧美系PLC无线通讯终端DTD434MC，作为实现无线通讯的硬件设备。

一、方案概述

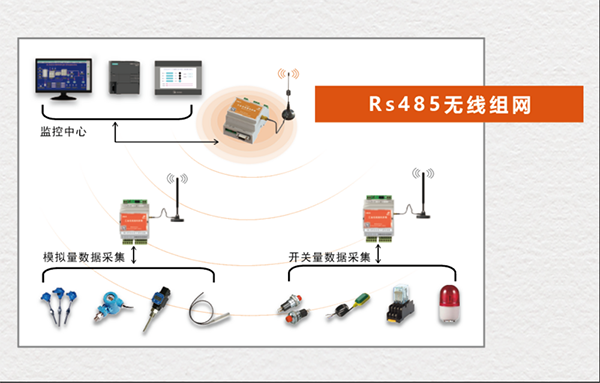

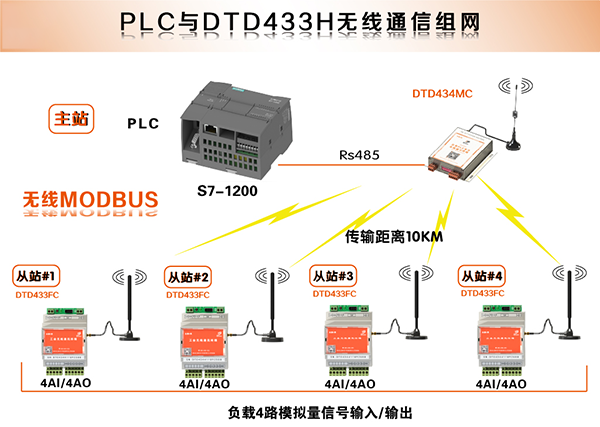

无线Modbus网络组成

 二、测试设备与参数

1. 硬件环境搭建：

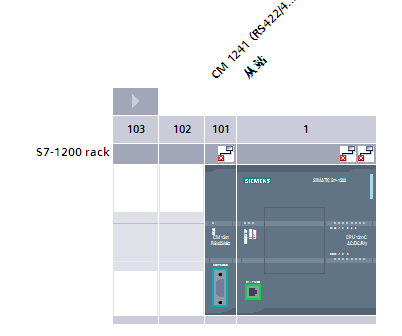

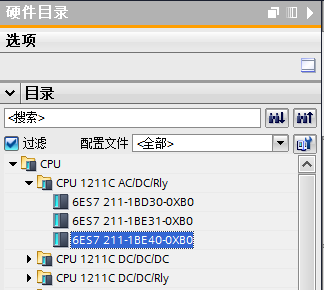

● 主站设备：西门子S7-1200
● 从站设备：DTD433FC *4台
● 无线数据终端（主站设备）DTD434MC*1块

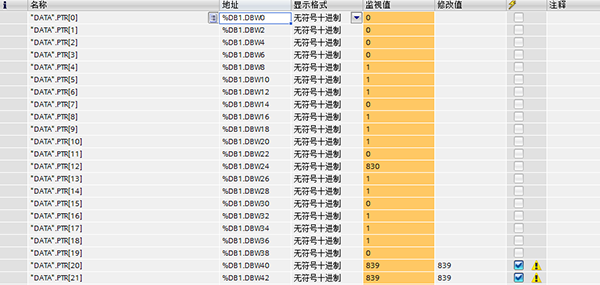

2. 测试参数：

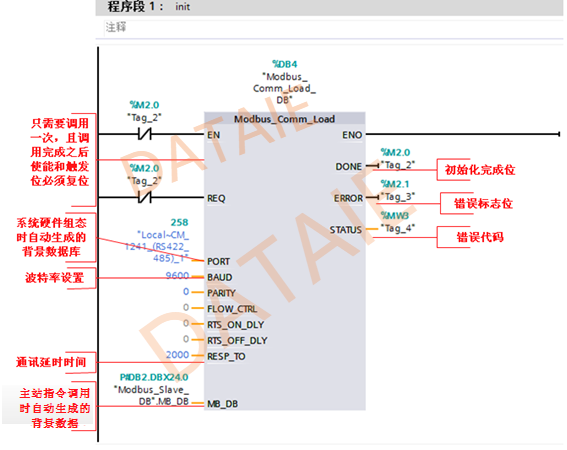

● 通讯协议：Modbus RTU协议
● 主从关系：1主4从
● 主站通讯接口：Rs485接口
● 从站接口：模拟信号（AI/AO）
● 供电：9-24VDC
● 传输距离：100米，500米，1KM，3KM，20KM

 无线Modbus模拟量测控终端DTD433F提供模拟量信号输入和输出接口，符合MODBUS RTU协议，可作为从站，采集传感器、PLC、DCS、智能仪表等设备的数据，与主站PC、PLC、组态软件、触摸屏、人机界面等组成无线自组网通讯。

■ 主 要 特 征:

◆ 模拟量输入：1-8通道AI输入，0~5
