大型工业园区如何实现仪表信号无线采集？

工业生产涉及大量现场仪器仪表，如压力流量计、压力变压器等。为了方便快捷的读取仪表数据，对生产过程实时监控，越来越多的工业园区开始采用无线传输方式负责数据的采集和传输。这种方式不仅降低了成本,而且克服了人工现场读数的困难。

下面，我们就来详细解读工业仪表无线数据采集方案技术和实现方法。

一、方案解析

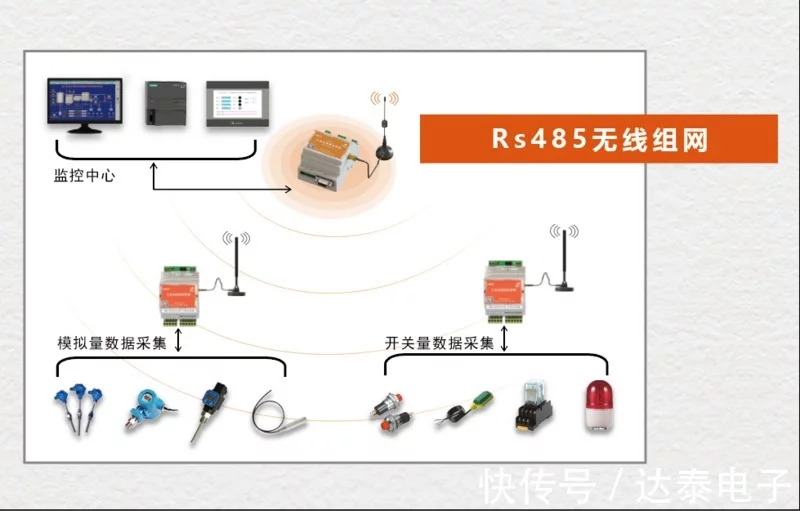

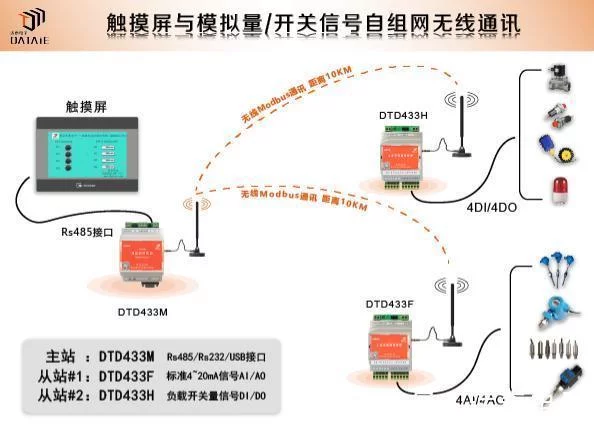

电流值无线采集模块把控生产安全这一解决方案其实是一种基于Modbus RTU协议下实现的1主多从自组网无线通信形式。主站可以是威纶通触摸屏，从站可以用无线通讯模块DTD433H和DTD433F。其中，DTD433H具备输入和输出开关量信号功能，DTD433F具备输入和输出标准4~20mA模拟量信号功能，信号传输方向由用户原系统主从设备所实现的功能决定。

二、应用场景

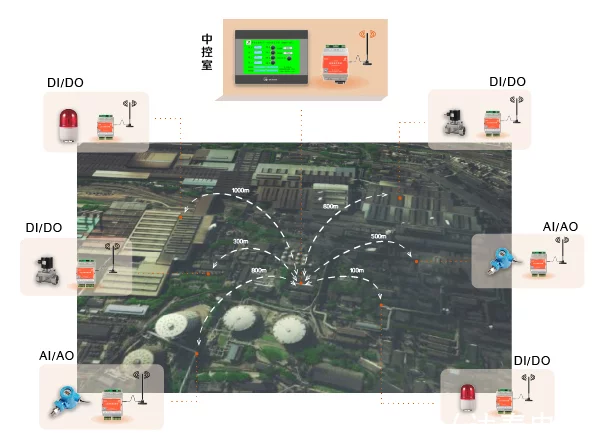

触摸屏用于监测和控制园区各个设备的运行状态。工业园区内的设备众多，且分布在园区的各个区域。控制室需要对设备状态及运行数据汇总在触摸屏端显示。部分设备的运行信号，由于布线不便，形成了孤岛模式。如今智慧工厂的建立，需要对各层级的数据，汇总到调度中心进行统一管理。

该场景下，由于需要监控的设备多且分散在整个园区内，优选无线方式改造，能够大大缩短改造周期和降低改造成本。触摸屏作为主站，一般安装在调度中心；DTD433H和DTD433F作为从站，安装在现场的每个设备端。此方案通过对设备DI/DO信号和状态信号的采集和传输，运维人员可通过触摸屏监测到整个园区设备的运行情况并对设备进行远程控制。

三、技术优势

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。
