Kepserver 4.5_与第三方Modbus TCP设备进行通信测试

Kepserver 4.5_与第三方Modbus TCP设备进行通信测试
一、本机先用Modsim软件建立Modbus TCP服务器，用来模拟实际Modbus TCP设备。

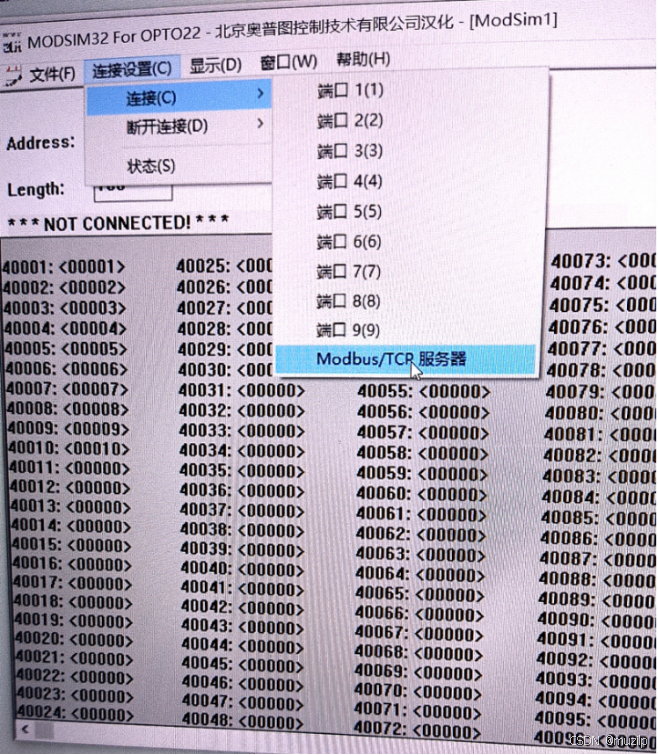

首先打开Modsim 软件，如下图：

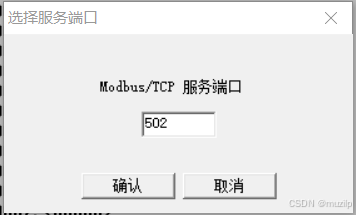

默认端口502，如下图：

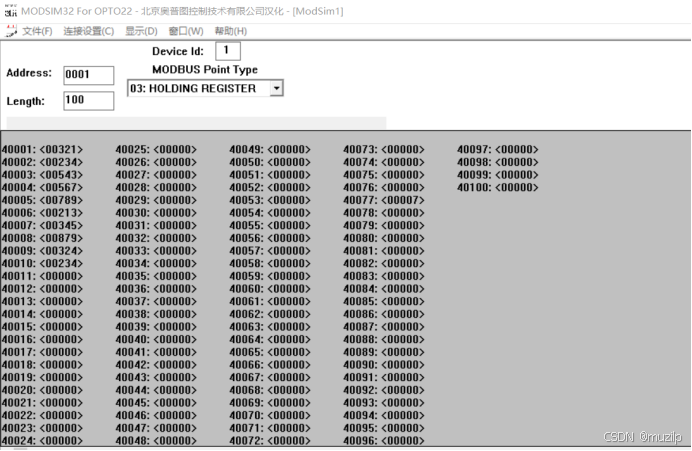

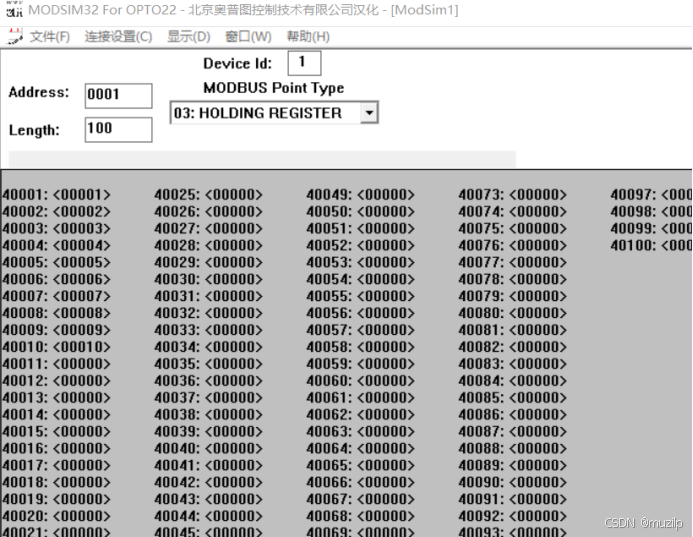

设置设备ID为1，寄存器长度为100，起始地址为1，并且40001-40010的数据手动修改下，本例改为1-10，如下图：

本地Modbus TCP的服务器就建立好了。
二、通过KEPWARE软件读取已经创建好的Modbus tcp的数据。
首先，打开
，如图。

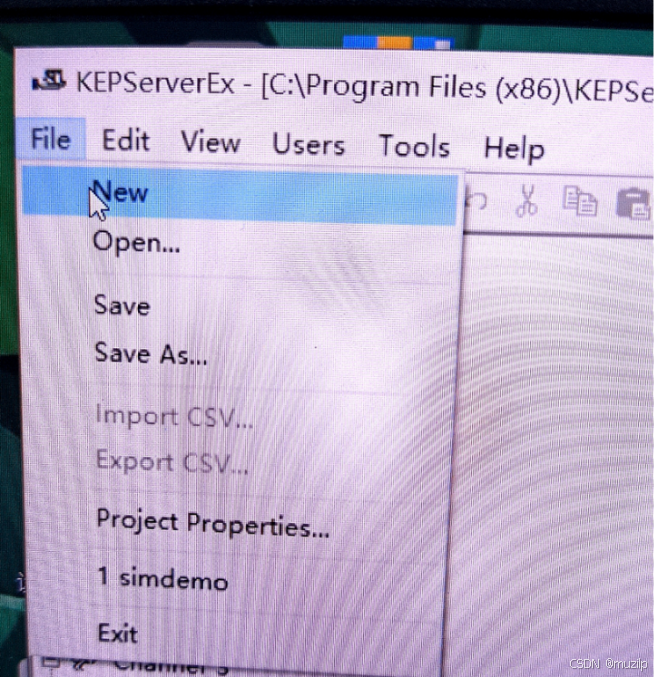

点击File-NEW，如图。

继续点击新增加一个channel，如下图：

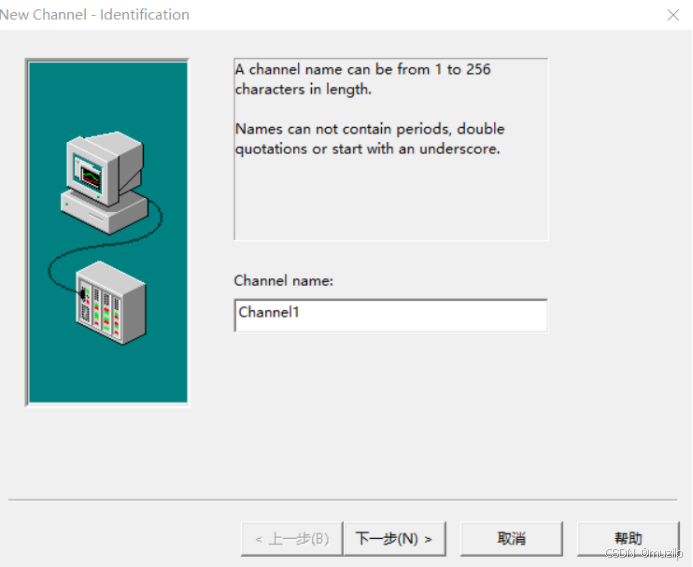

默认名字就可以，继续下一步：如下图：

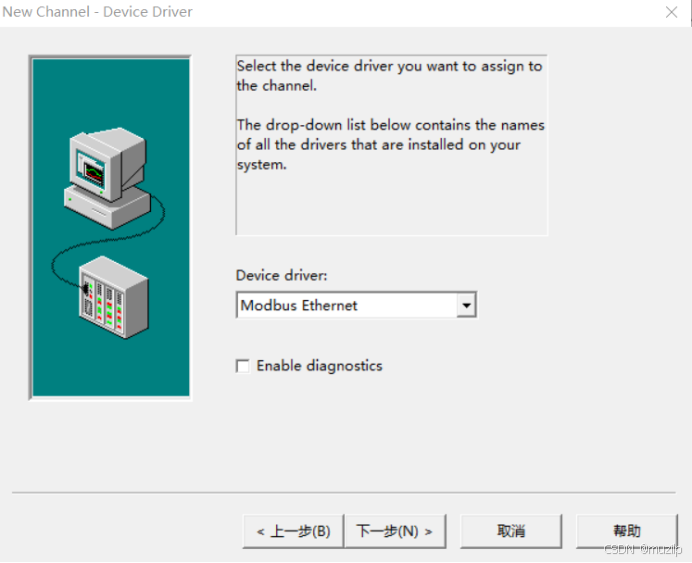

如下图，设备驱动选择Modbus Etherent,

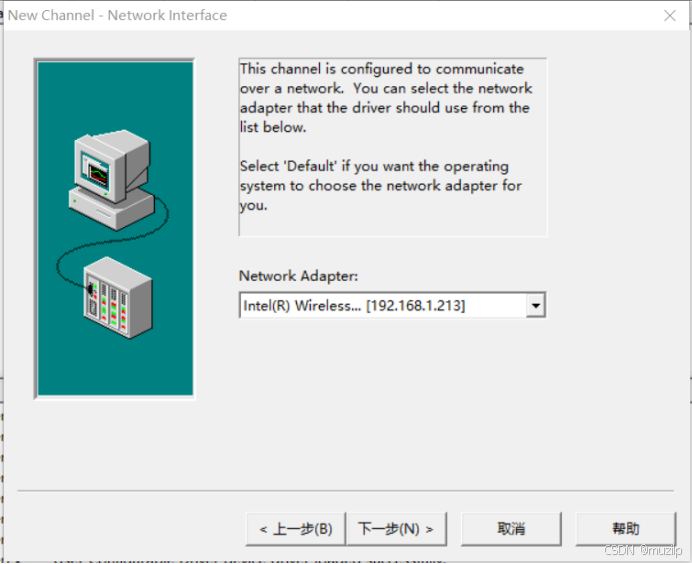

网络适配器选择在使用的网卡，如下图：

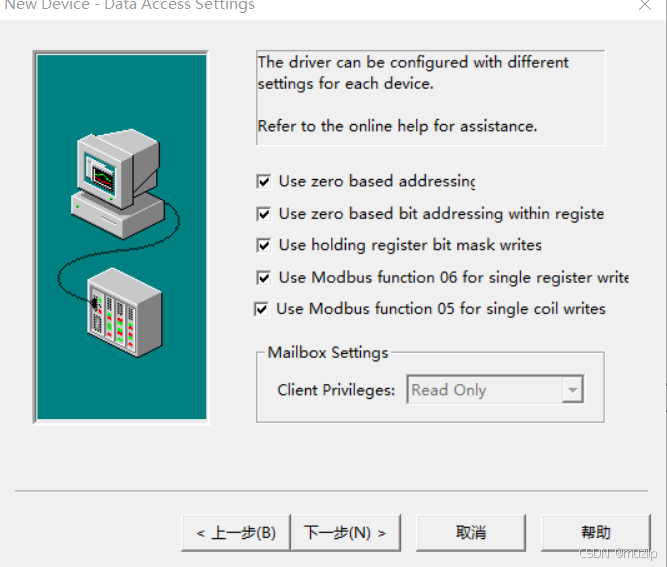

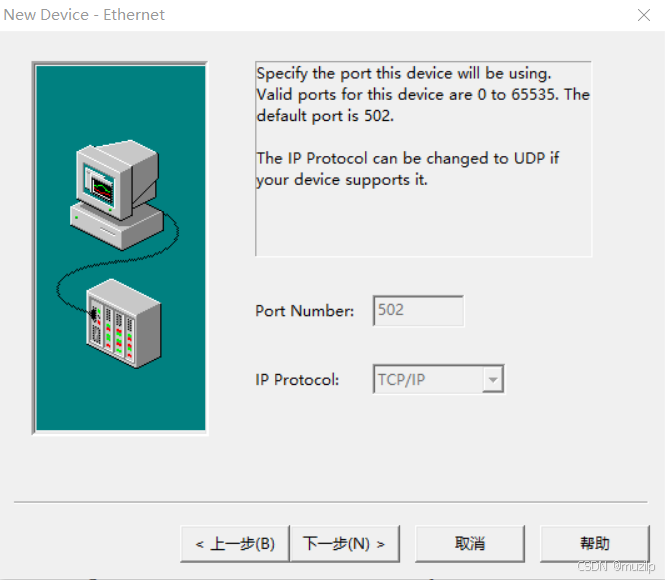

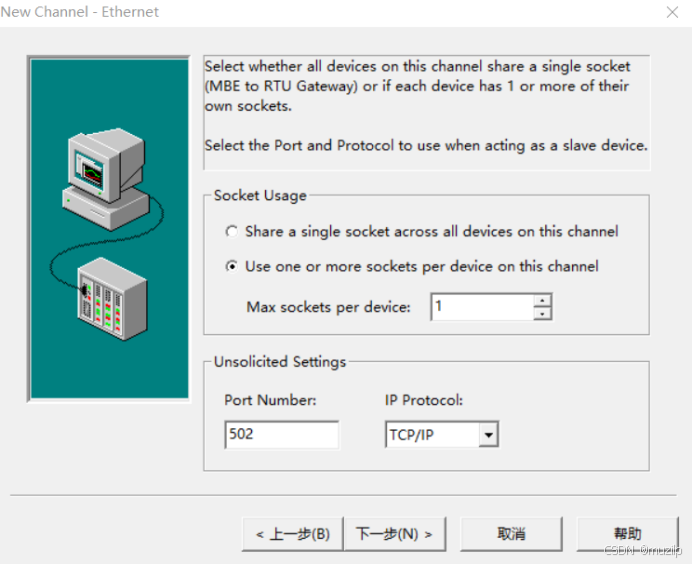

这一步默认即可，如下图：

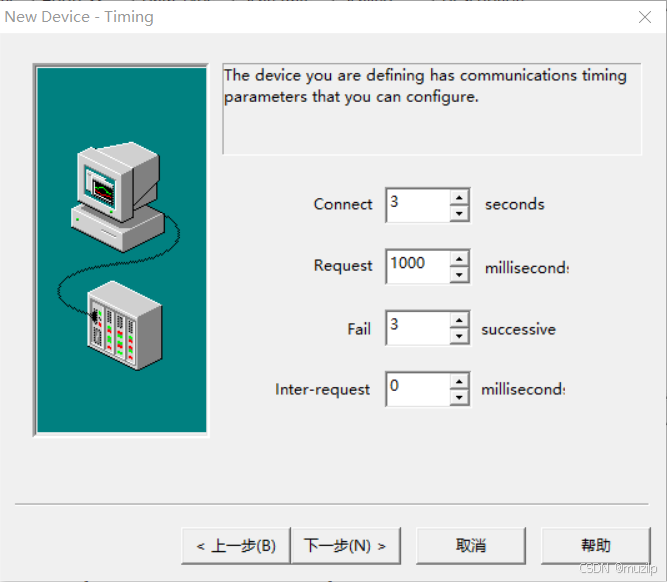

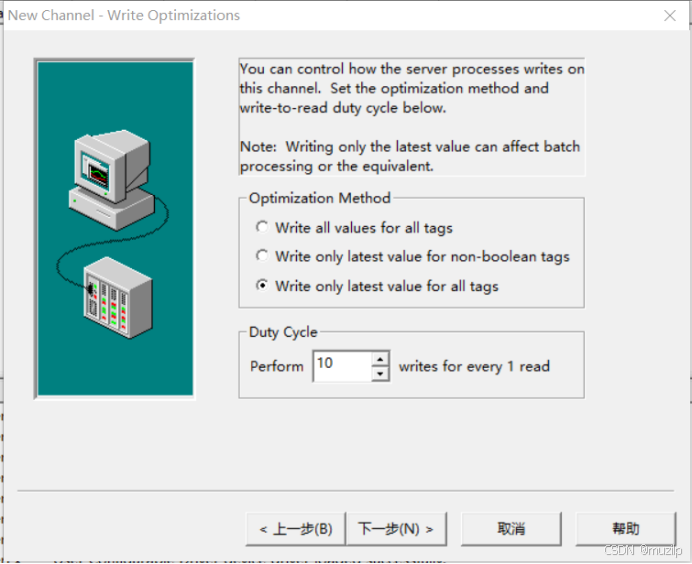

继续默认选项，如下图：

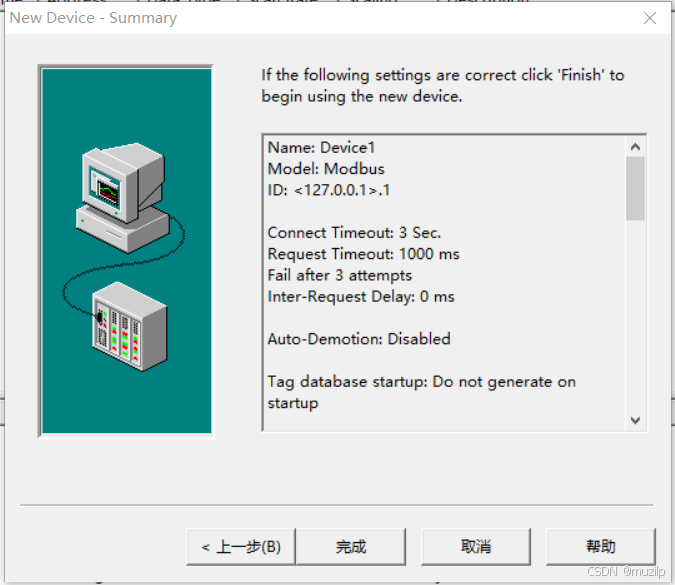

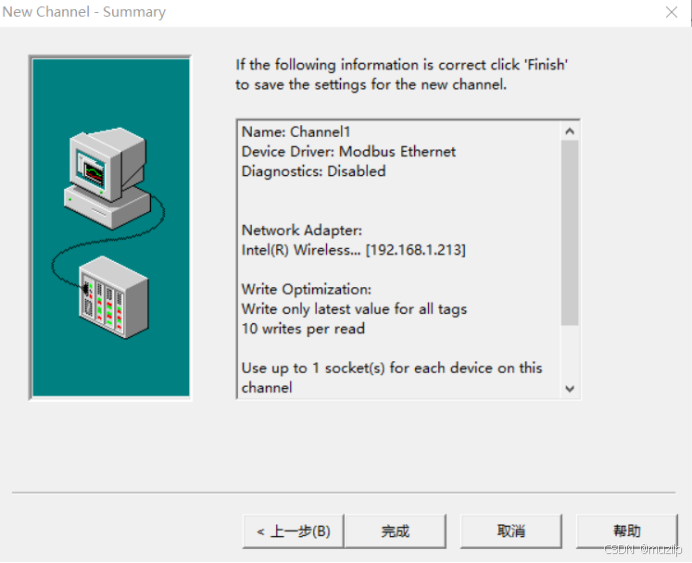

最后点击完成，如下图：

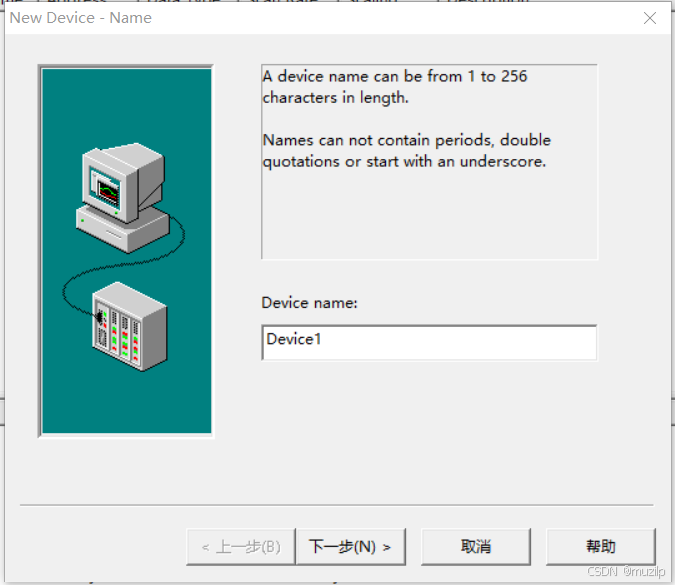

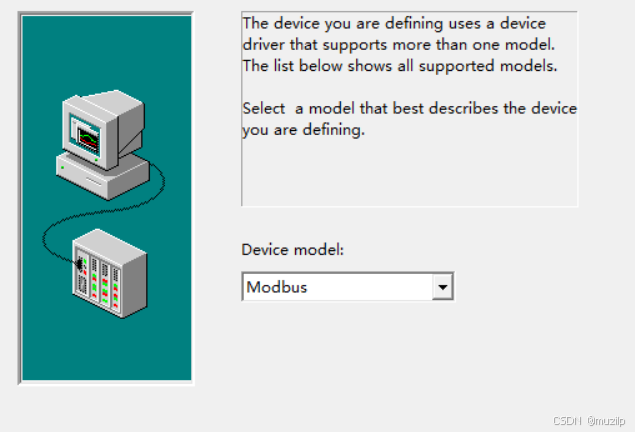

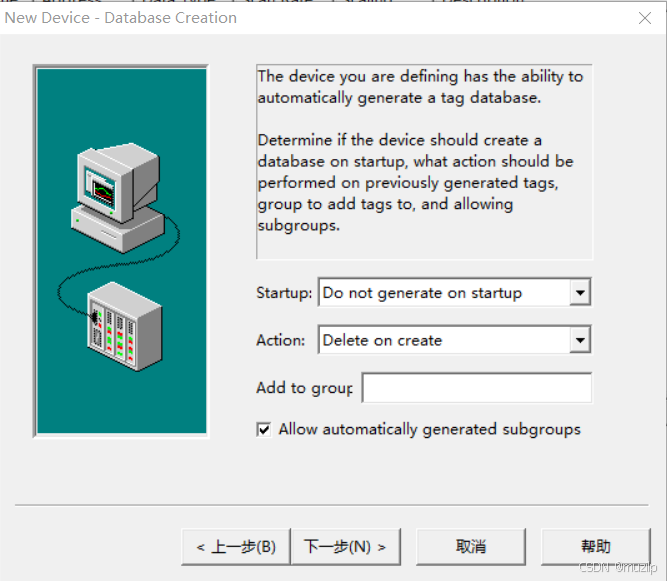

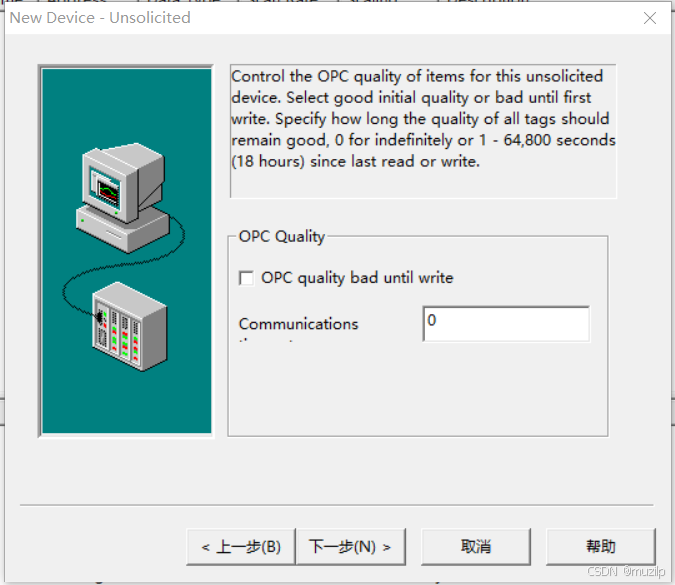

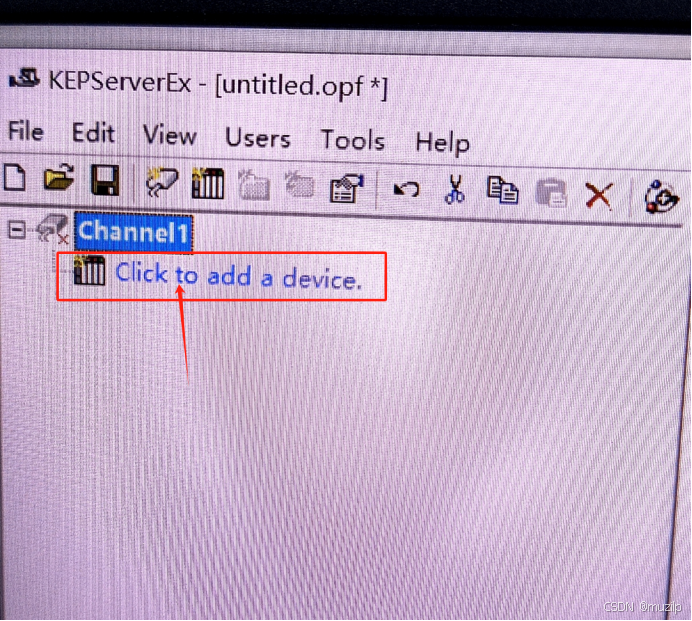

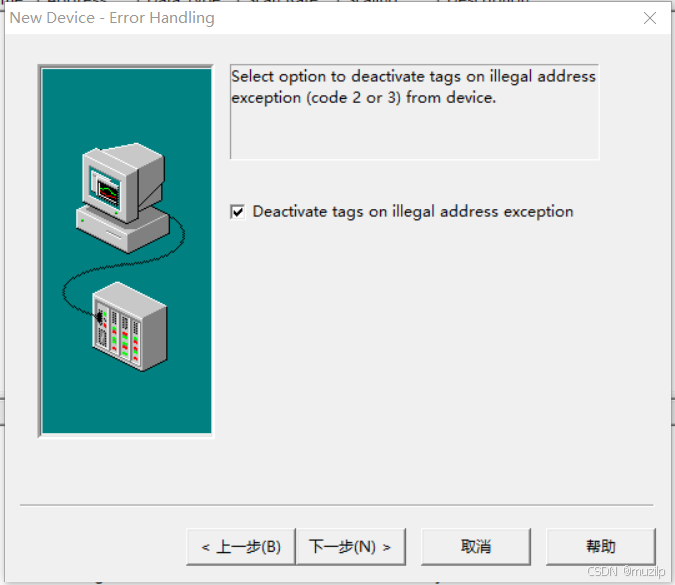

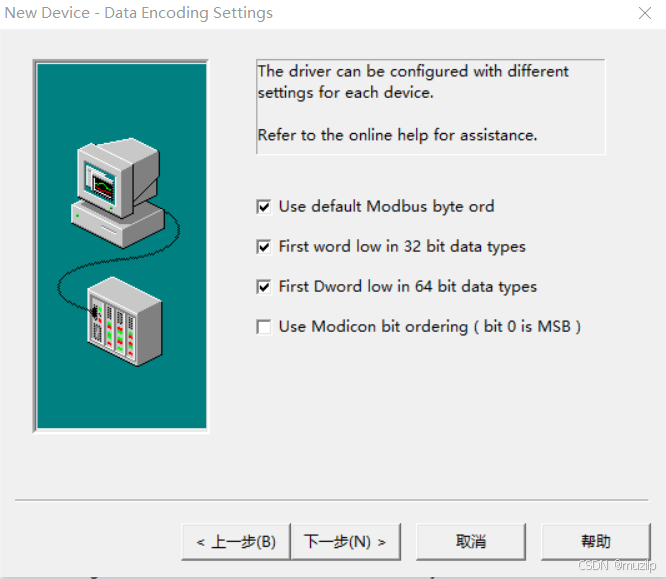

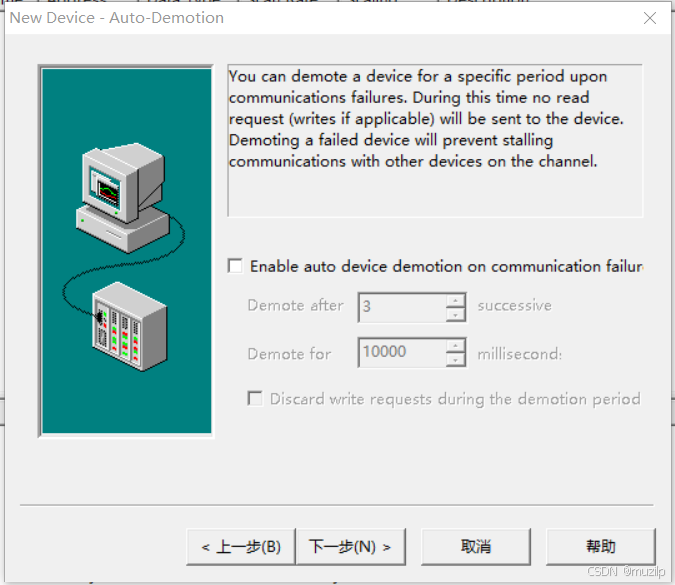

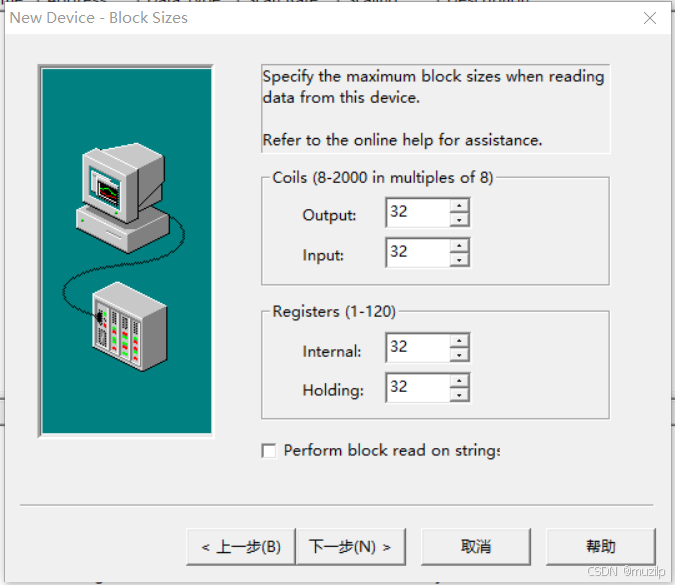

接着增加一个设备，如下图：

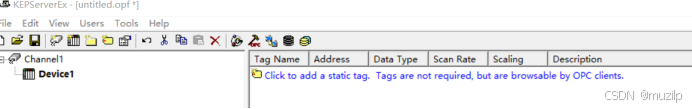

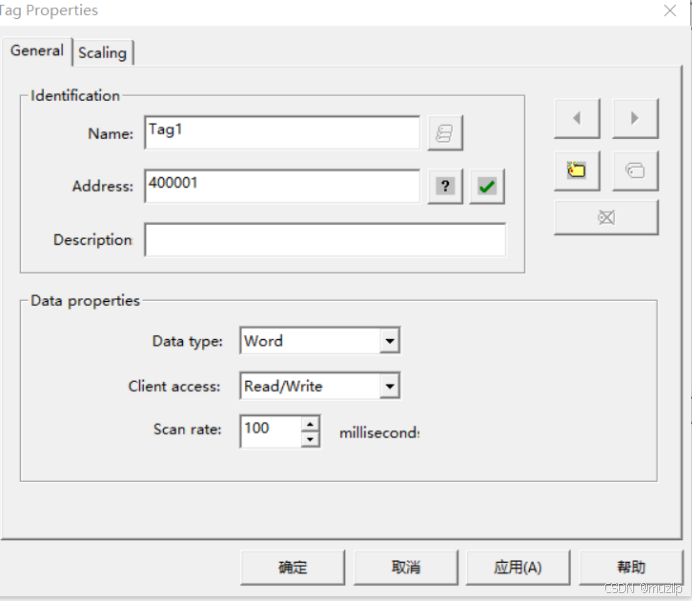

创建完设备，继续增加变量，如下图：

依次建立10个变量。地址分别为40001-40010

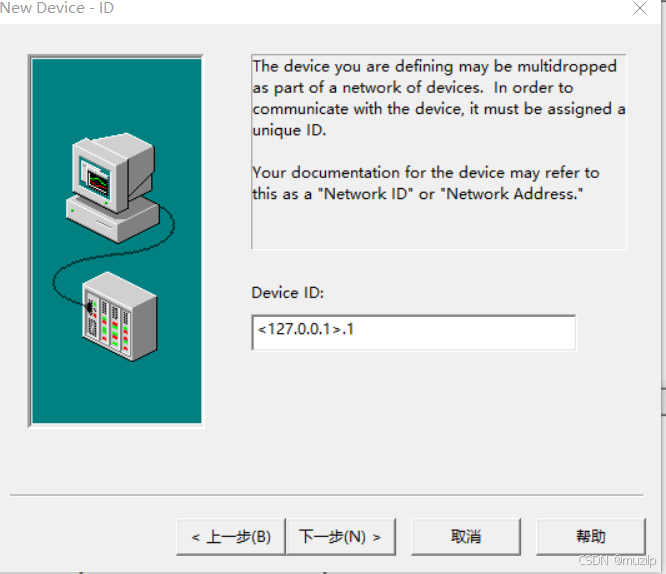

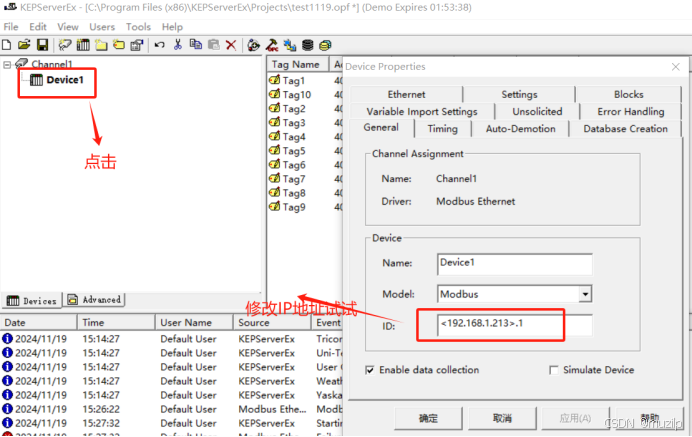

结果发现连不上，最后更改IP地址为本地地址，测试已经连接成功。

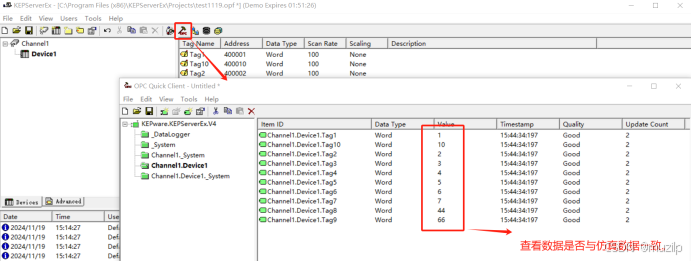

以上步骤，已经通过KEPSERVER软件读取了模拟的Modbus TCP设备的数据。

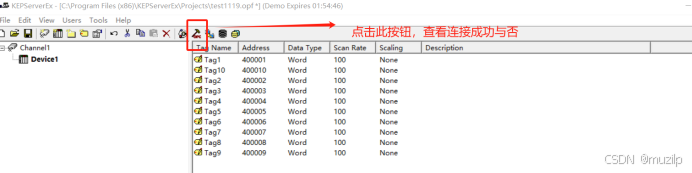

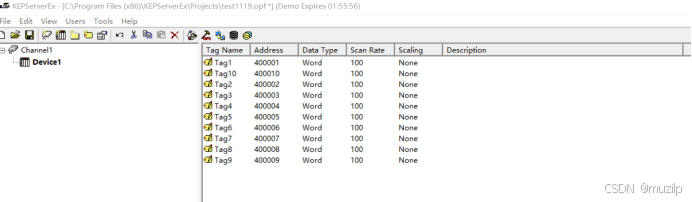

增加完以后如下图：

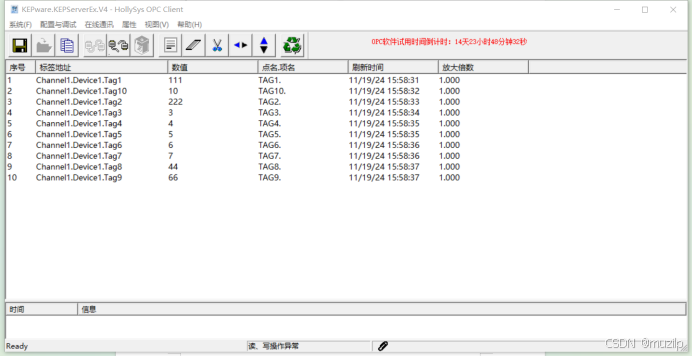

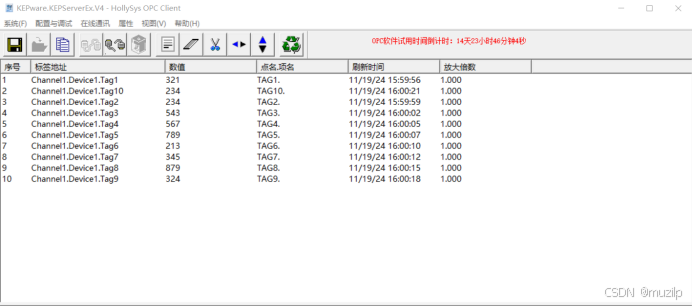

试着修改下Modsim里面模拟的数值，看是否数据传输正常。
