前言

本章主要介绍剩余的特殊功能寄存器的应用。

一、功能介绍

串行口

8051单片机片内集成了一个全双工的串行口，对外有两根独立的收、发信号线RXD （P3.0）和TXD（P3.1），可以同时接收和发送数据，实现全双工数据传送。串行口可用于串行/并行数据转换，也可用于串行通信。

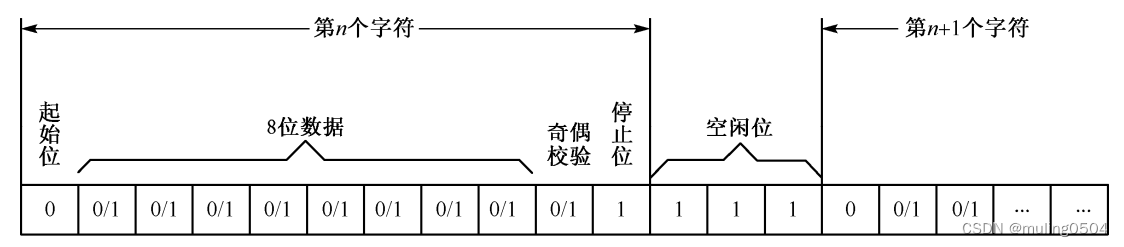

串行通信采用异步通信方式传送数据，数据在线路上是以一个字（或称字符）为单位进行传送的，通信字符格式如图

一个字符由4个部分组成：起始位、数据位、奇偶校验位和停止位。起始位为“0”，停止位为“1”，线路在不传送数据时保持为“1”。接收端不断检测线路的状态，若连续为 “1”以后又检测到一个“0”，就知道又发来了一个新的字符。

起始位后面紧跟的是数据，数据通常为8位，也可以是5位、6位、7位，串行通信速度与数据位数成比例，因此要根据需要来确定数据的位数。奇偶校验位只占一位，也可不用奇偶 验而加一些其他的控制位，如用来确定这个字符所代表信息的性质（是地址还是数据 等），这时也可能使用多于1位的附加位。

停止位用来表征字符的结束，它一定是“1”，接收端收到停止位时，就表示一个字符结束，同时也为接收下一个字符做好准备。若停止位以后不是紧接着传送下一个字符，则让线路上保持为“1”。图所表示的是第n个字符与第n+1个字符之间不是紧接着传送的情形， 两个字符之间存在空闲位“1”，线路处于等待状态。存在空闲位是异步传送的特征之一。

串行通信有个重要指标叫波特率。它定义为每秒钟传送二进制数码的位数。在异步通信中，波特率为每秒传送的字符数和每个字符位数的乘积。例如，每秒传送的速率为120字符/秒，而每个字符又包含10位（1位起始位，7位数据位，1位奇偶校验位，1位停止位），则波特率为

120字符/秒×10位/字符=1200位/秒=1200波特

进行异步通信时，收、发双方必须事先规定两件事：一是字符格式，即规定字符各部分所占的位数、是否采用奇偶校验及校验方式（偶校验还是奇校验）；二是采用的波特率。

6.串行数据缓冲寄存器SBUF Serial Buffer

用于串行通信，存放发送和接收数据。逻辑上是一个寄存器，物理上是两个寄存器：发送缓冲寄存器、接收缓冲寄存器，使用同一个逻辑地址，写入时SBUF指向发送数据缓冲器、读入时SBUF取自接收缓冲寄存器。

串行口对外有两条独立的收、发信号线：RXD和TXD，可以同时发送和接收数据，实现全双工传送。
