一分钟弄清屏幕SPI接口名称

前言

 最近，我在捣鼓CD屏幕的SPI接口时，发现市面上的LCD屏SPI接口有很多种名字，对于刚上手的人十分不友好。所以这期就跟大盘点一下常见的接口名字和与正常的SPI接口有何异同。

一、屏幕SPI接口名称

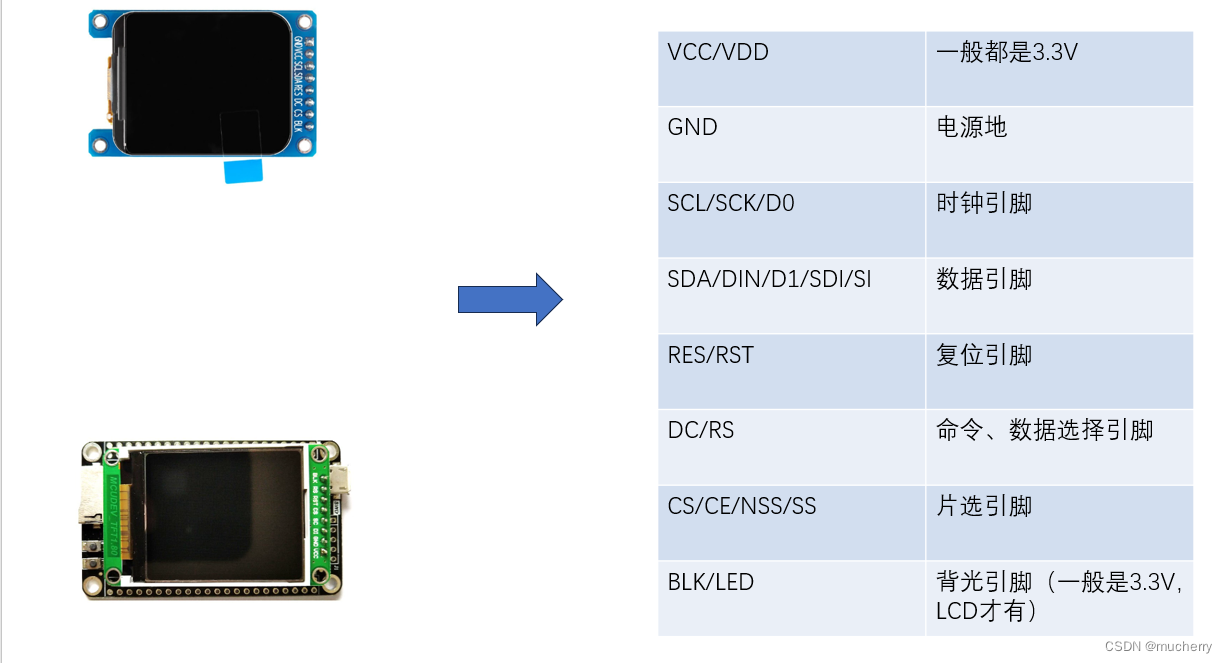

-常见的SPI接口名称

在这里插入图片描述

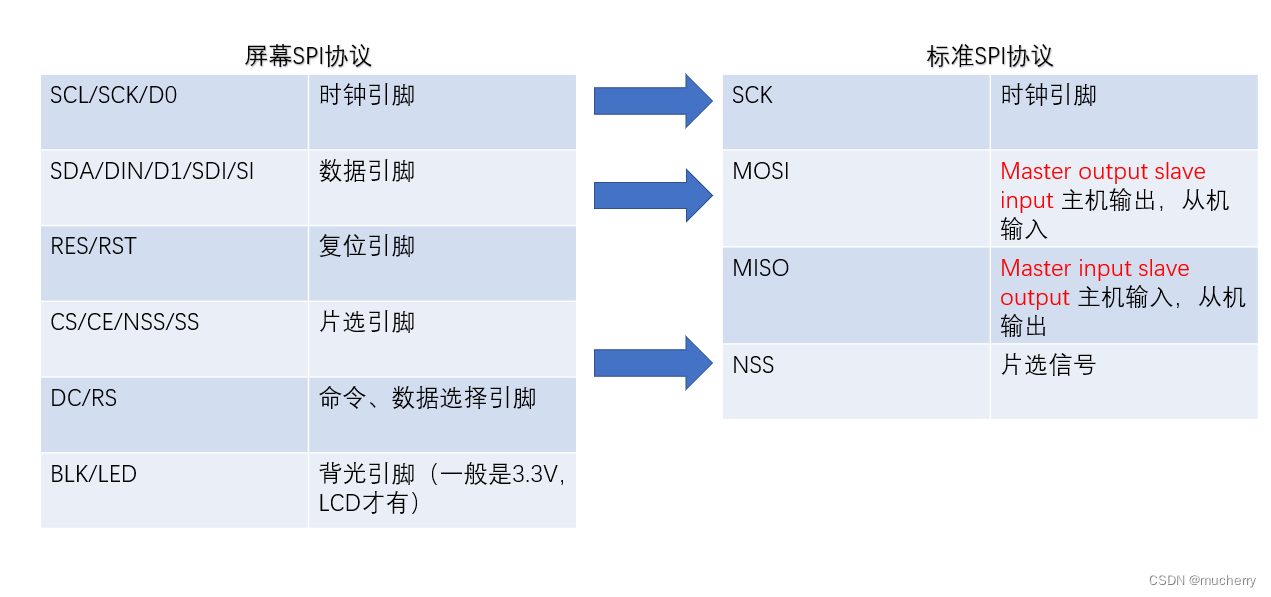

  • 对比标准SPI协议
    在这里插入图片描述

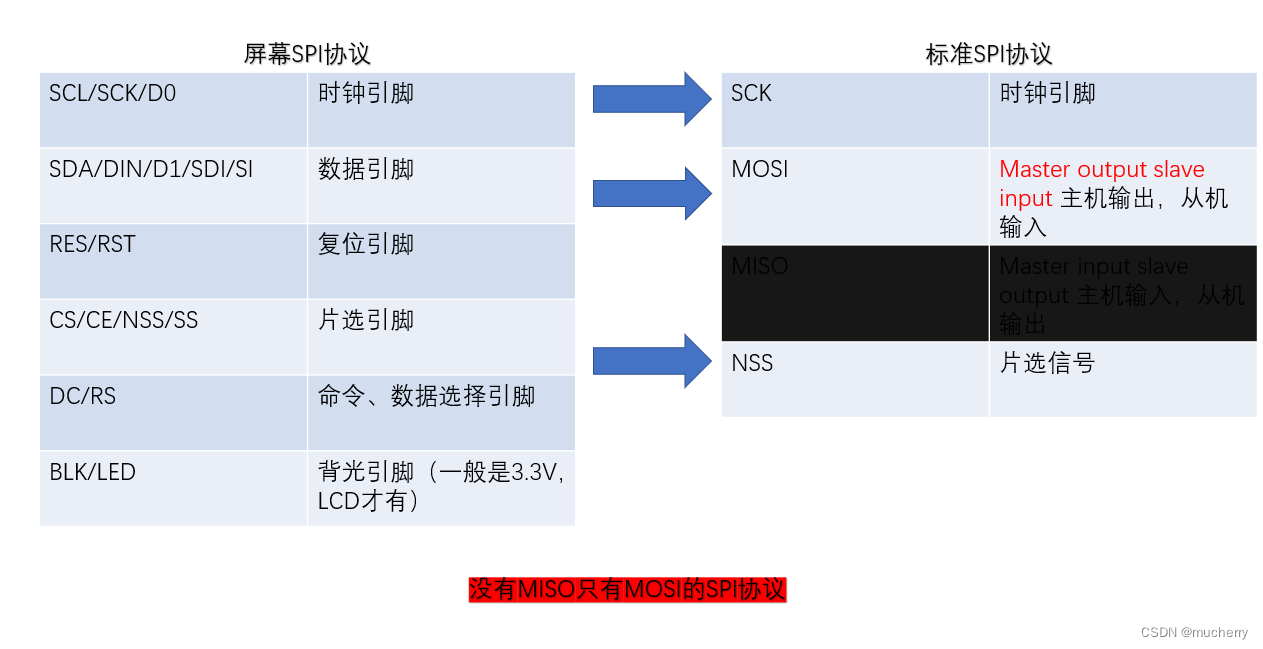

  • 屏幕使用的是没有MISO的SPI协议
    在这里插入图片描述

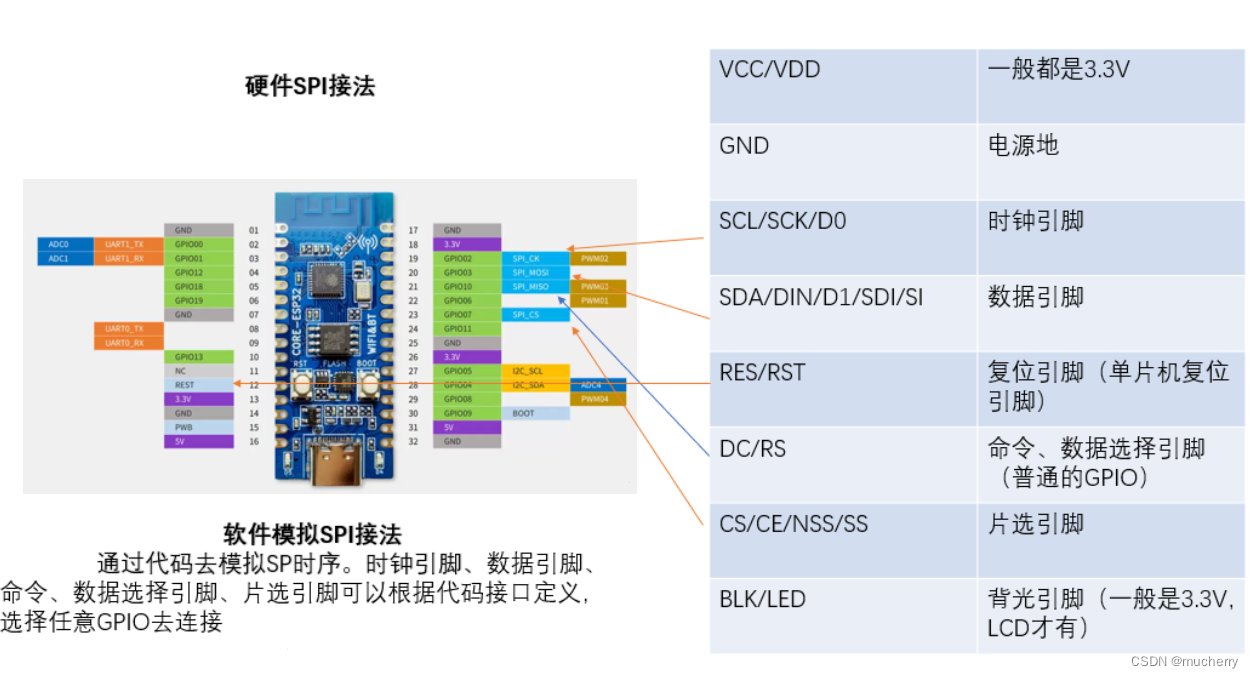

二、与单片机连接

在这里插入图片描述

视频教程

在这里插入图片描述

教你一分钟弄清楚屏幕SPI接口名称
