OpenCV的绘图功能

学习目标:cv.line() ,cv.circle(),cv.rectangle,cv.ellipse(),cv.putText() 等

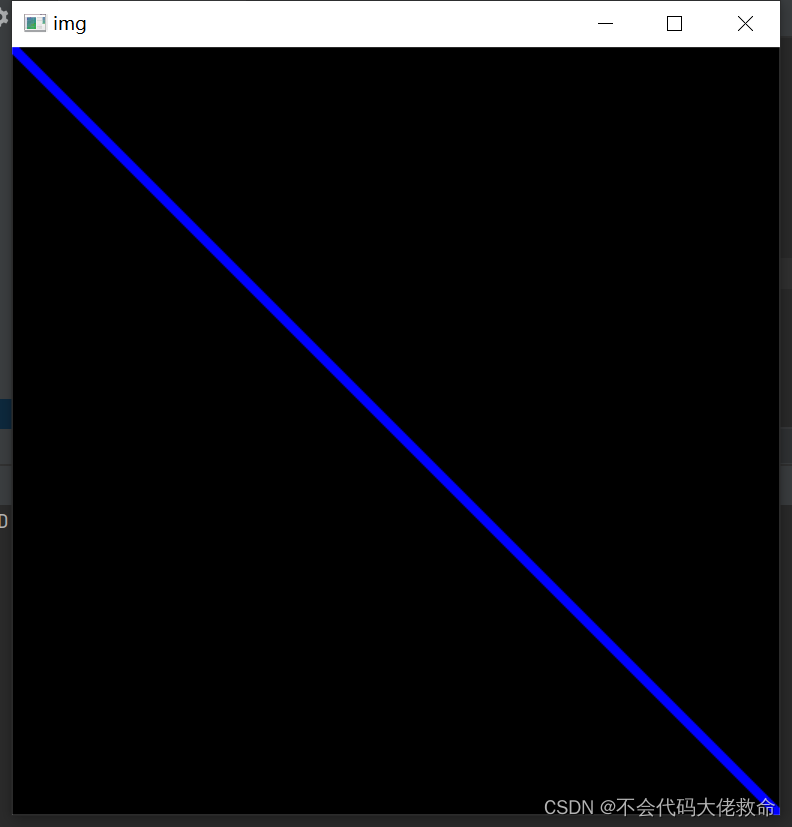

画线:

要绘制一条线,需要传入线的开始和结束坐标,我们将创建一个黑色的图像,并从左上角到右下角绘制一条线

import numpy as np

import cv2 as cv

# 创建黑色的图像

img = np.zeros((512,512,3), np.uint8)

cv.line(img,(0,0),(511,511),(255,0,0),5)

cv.imshow('img',img)

cv.waitKey(5000)

cv.destroyAllWindows()

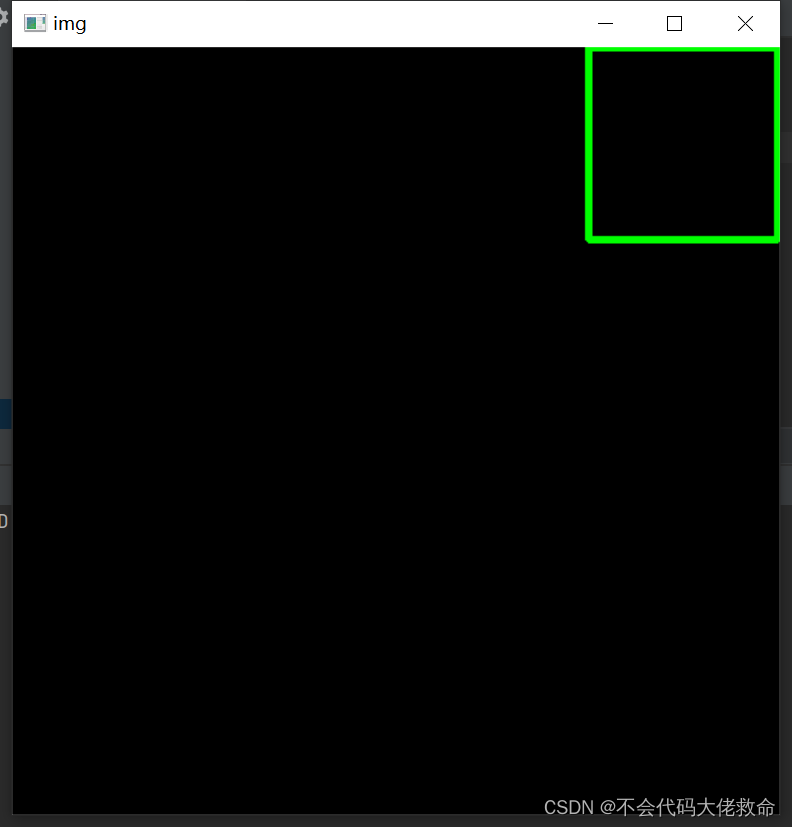

画矩形:

需要写出左上角坐标和右下角坐标

import numpy as np

import cv2 as cv

# 创建黑色的图像

img = np.zeros((512,512,3), np.uint8)

cv.rectangle(img,(384,0),(510,128),(0,255,0),3)

#一个绿色的矩形
cv.imshow('img',img)

cv.waitKey(5000)

cv.destroyAllWindows()

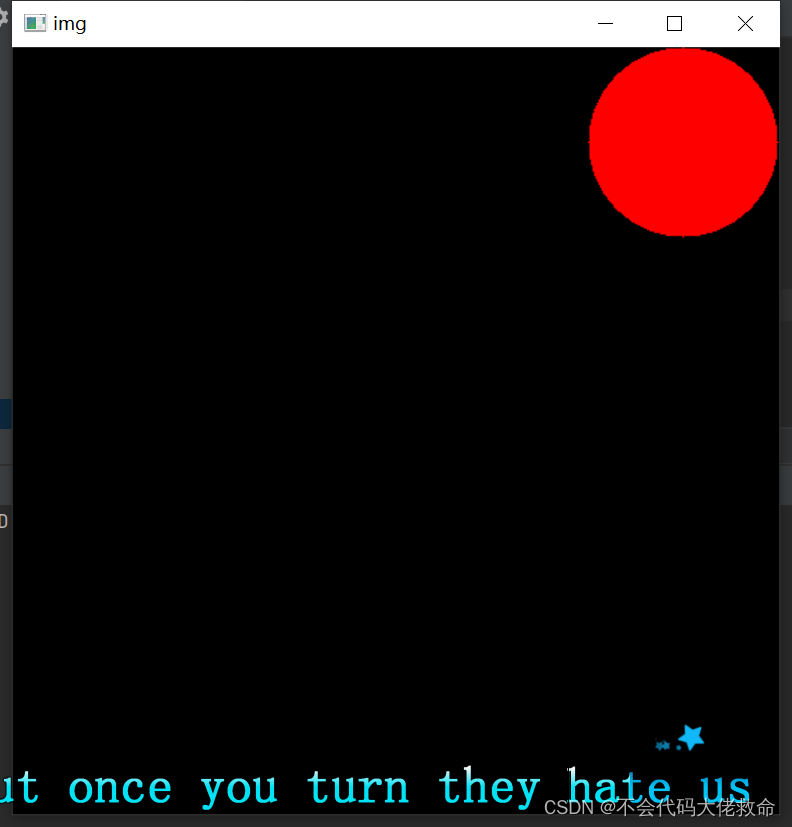

画圆圈:

需要写出中心坐标和半径

import numpy as np

import cv2 as cv

# 创建黑色的图像

img = np.zeros((512,512,3), np.uint8)

cv.circle(img,(447,63), 63, (0,0,255), -1)

cv.imshow('img',img)

cv.waitKey(5000)

cv.destroyAllWindows()

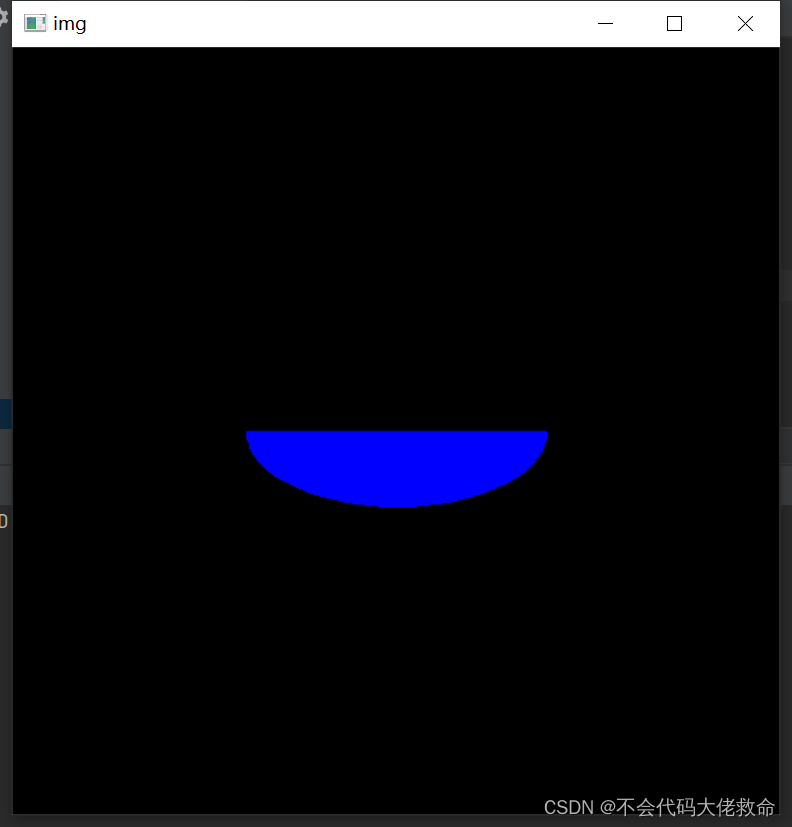

 画椭圆:

需要中心位置坐标(X,Y),下一个参数是轴长度(长轴长度,短轴长度) angle是逆时针旋转角度 StartAngle 和 EndAngle 主轴沿顺时针方向测量的椭圆弧的开始和结束,即给出0和360的完美椭圆


import numpy as np

import cv2 as cv

# 创建黑色的图像

img = np.zeros((512,512,3), np.uint8)

cv.ellipse(img,(256,256),(100,50),0,0,180,255,-1)

cv.imshow('img',img)

cv.waitKey(5000)

cv.destroyAllWindows()

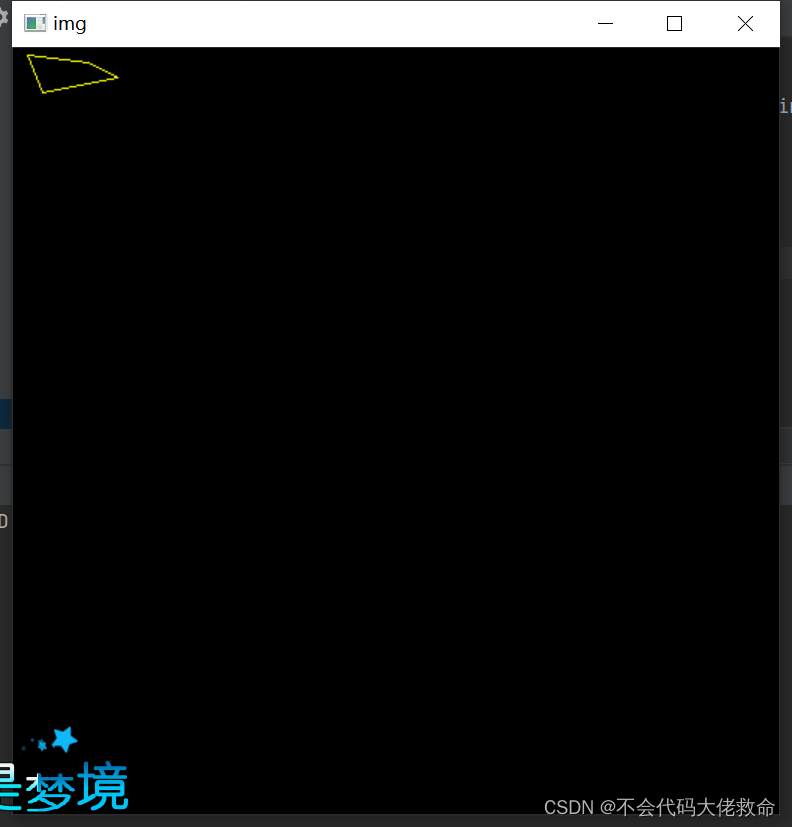

 画多边形 :

首先需要顶点的坐标。将这些点组成形状为ROWSx1x2的数组,其中ROWS是顶点数,并且其类型应为int32。在这里,我们绘制了一个带有四个顶点的黄色小多边形。

import numpy as np

import cv2 as cv

# 创建黑色的图像

img = np.zeros((512,512,3), np.uint8)

pts = np.array([[10,5],[20,30],[70,20],[50,10]], np.int32)

pts = pts.reshape((-1,1,2))

cv.polylines(img,[pts],True,(0,255,255))

cv.imshow('img',img)

cv.waitKey(5000)

cv.destroyAllWindows()

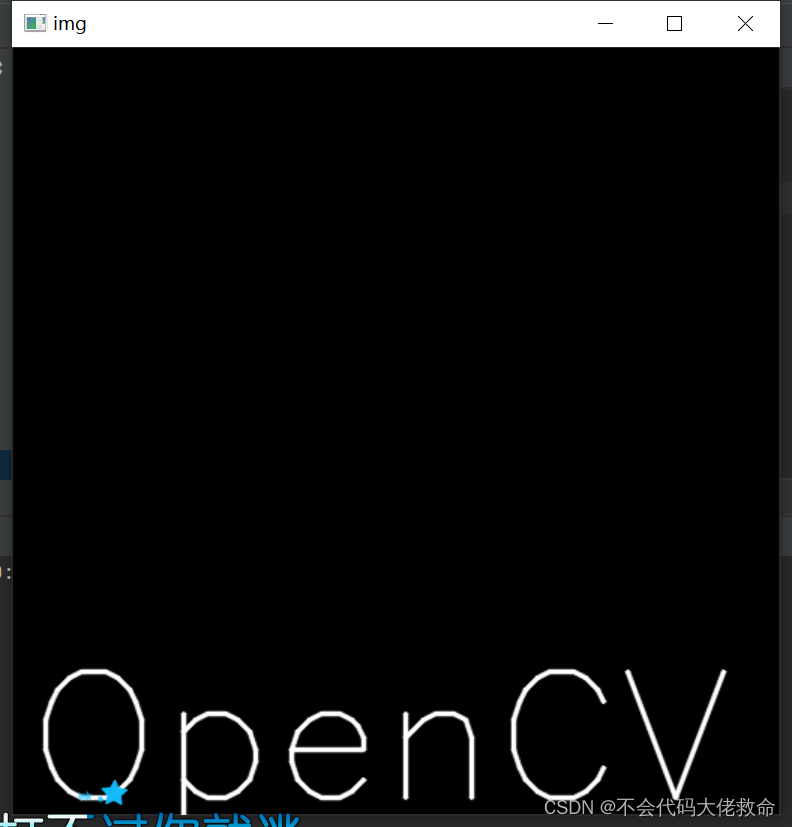

 向图像中添加文本:

要将文本放入图像中,需要指定以下内容。 - 您要写入的文字数据 - 您要放置它的位置坐标(即数据开始的左下角)。 - 字体类型(检查**cv.putText**文档以获取受支持的字体) - 字体比例(指定字体大小) - 常规的内容,例如颜色,厚度,线条类型等。为了获得更好的外观,建议使用lineType = cv.LINE_AA

我们将在白色图像上写入**OpenCV**。

import numpy as np

import cv2 as cv

# 创建黑色的图像

img = np.zeros((512,512,3), np.uint8)

font = cv.FONT_HERSHEY_SIMPLEX

cv.putText(img,'OpenCV',(10,500), font, 4,(255,255,255),2,cv.LINE_AA)

cv.imshow('img',img)

cv.waitKey(5000)

cv.destroyAllWindows()
