STM8S开发入门之使用EWSTM8(IAR STM8S)新建工程点亮一个LED（基于STM8S001J3）

李工喜荣说：

1、预先安装好EWSTM8（IAR STM8）软件，全称为IAR Embedded Workbench for STMicroelectronics STM8 IDE

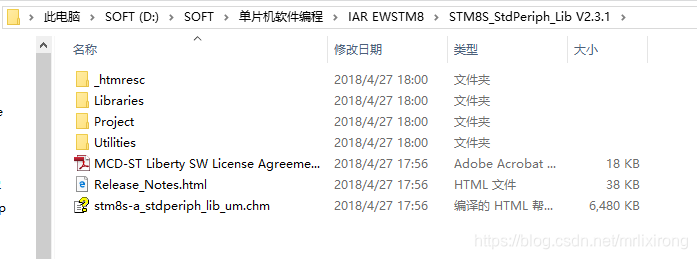

2、下载好STM8S标准库，此处所用标准库为STM8S_StdPeriph_Lib V2.3.1

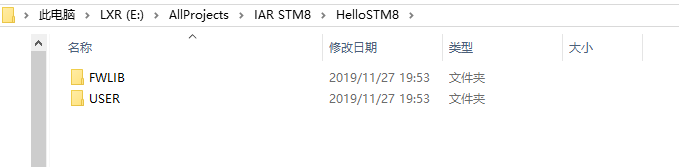

3、新建个文件夹（名称自定），作为项目所在文件夹，并在项目文件夹里再新建两个文件夹，此处分别命名为FWLIB和USER。（注：这两个文件夹名字可以按你们自己意思取，无限制，如可以取HWLIB、SYSLIB、MYLIB、MYAPP、MYABC、XZY等）

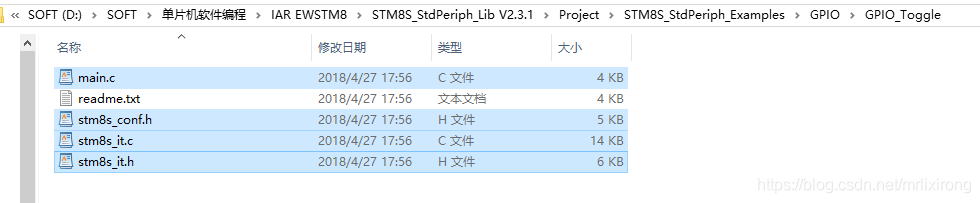

4、将STM8S标准库（STM8S_StdPeriph_Lib V2.3.1）——Project——STM8S_StdPeriph_Examples——GPIO——GPIO_Toggle文件夹下的main.c、stm8s_conf.h、stm8s_it.c、stm8s_it.h这4个文件复制到刚才创建的USER文件夹下。

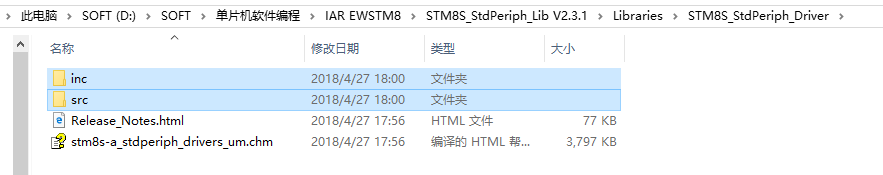

5、将STM8S标准库（STM8S_StdPeriph_Lib V2.3.1）——Libraries——STM8S_StdPeriph_Driver里面的inc和src文件夹复制到刚才创建的FWLIB文件夹下。

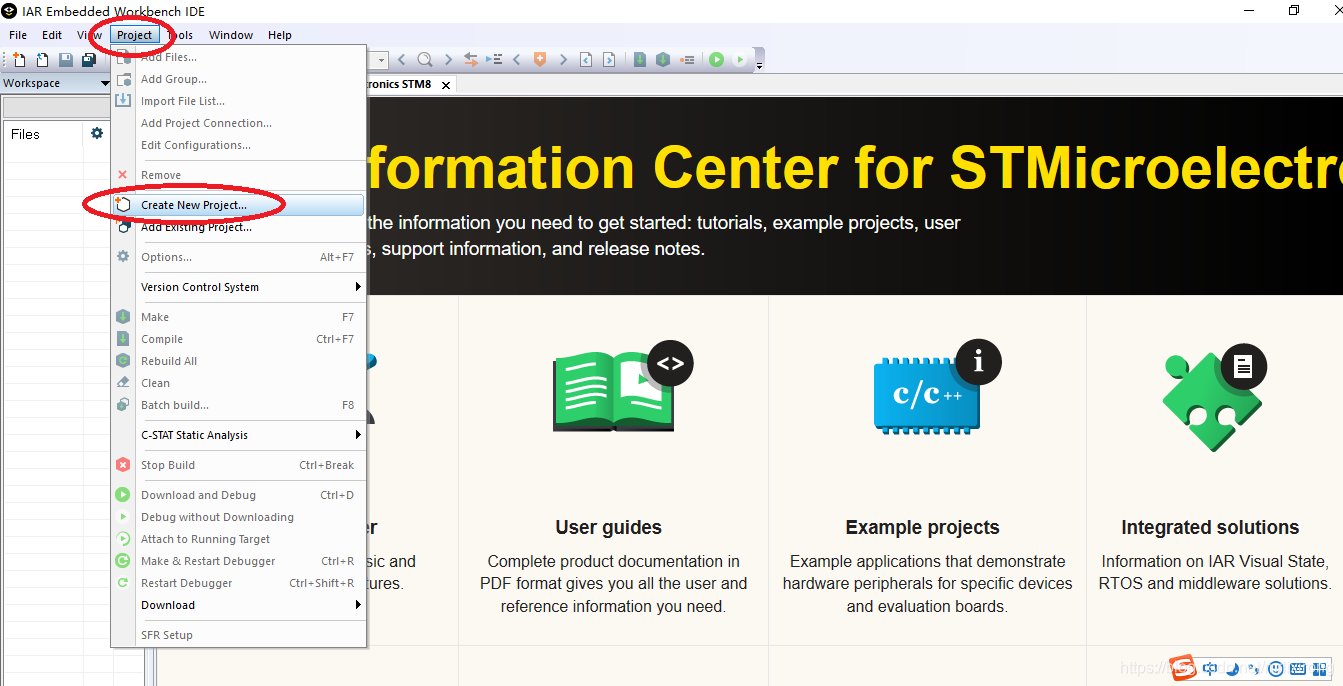

6、启动IAR STM8软件，点击菜单Project——Create New Project

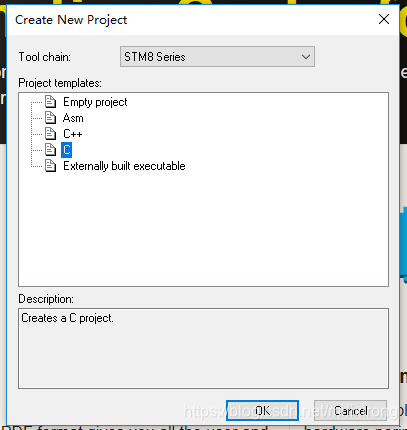

7、软件将弹出窗口如下，Tool chain 选择 STM8 Series（系统默认），再选择C，点击OK确定

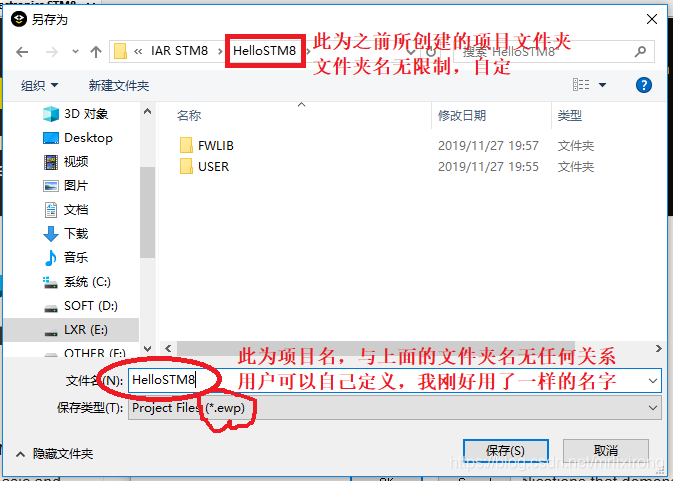

8、在弹出窗口中先选择之前所创建的项目文件夹，然后在命一个项目名，保存

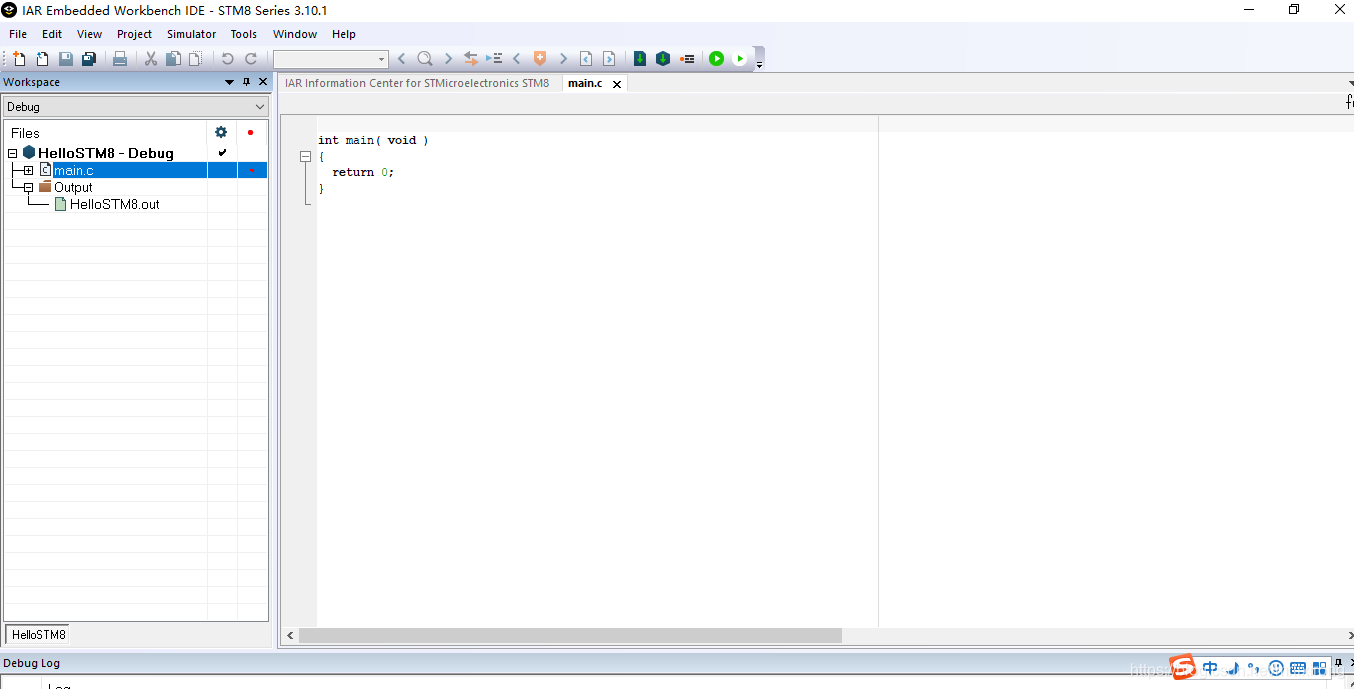

9、好了，一个项目模型出现了。在第7步时，我们选择了“C”，所以生成项目后默认有个main.c文件。右键点击main.c，在弹出窗口中选择“remove”，删除它。

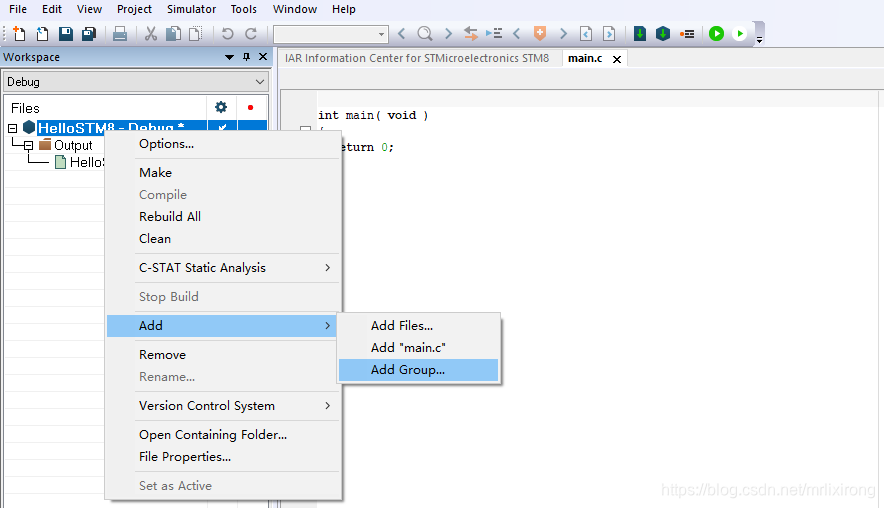

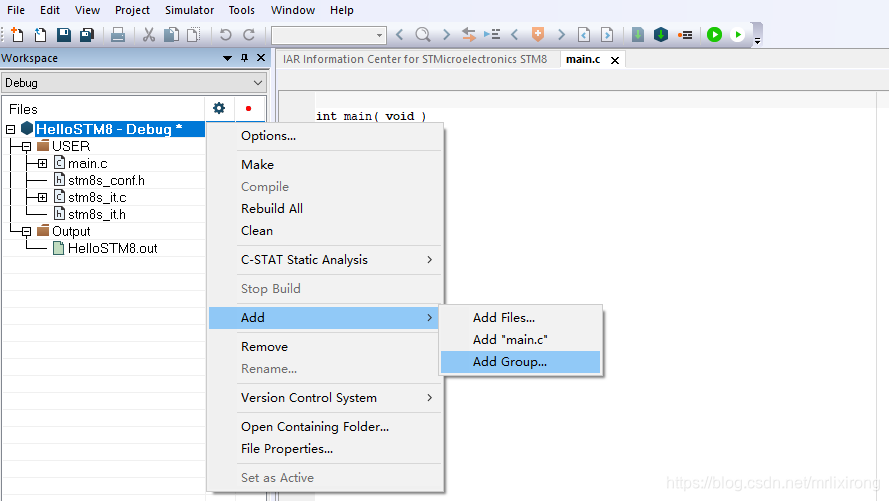

10、右键点击左侧窗口中项目名称，在弹出窗口中选择Add——Add Group，新增一个虚拟文件夹，此处我将其命名为USER（大家可以自定义，而且可以取和第3步创建的文件夹不同的名字）。

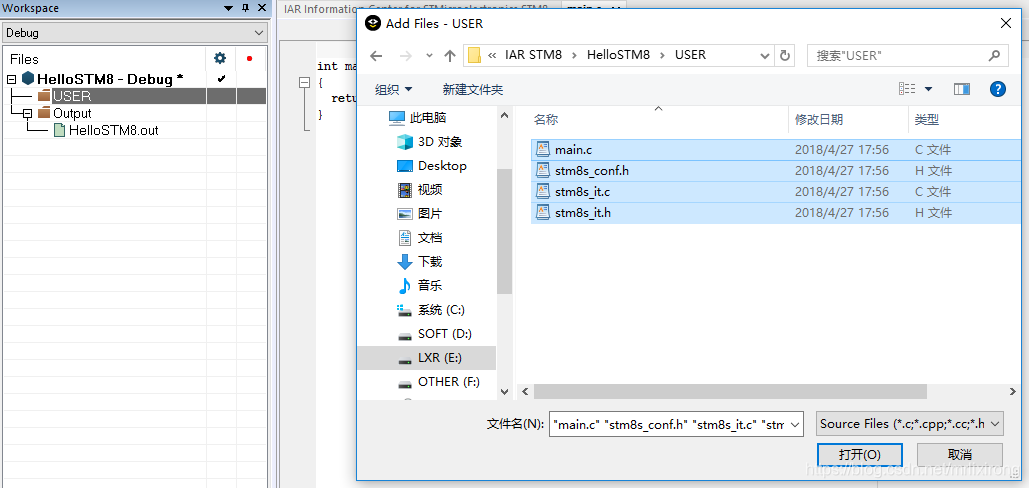

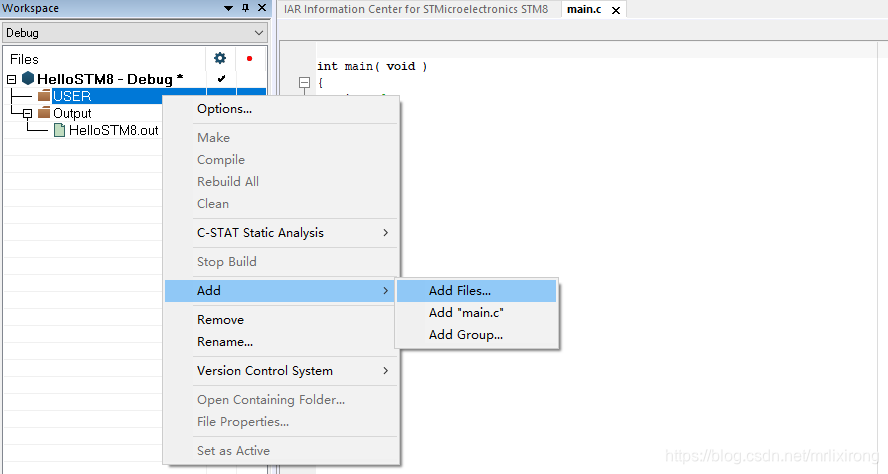

11、右键点击刚才所建立的文件（此处参考为USER），在弹出窗口中选择Add-Add Files，选择原来创建的项目文加下USER里面的4个文件。（此操作以及第10步操作，并未在电脑上真正产生新的文件夹和文件，实际上左侧窗口的这些文件夹和文件更像是一种超链接）。添加完成后，便可在IAR左侧窗口的USER下看到4个文件列表了。

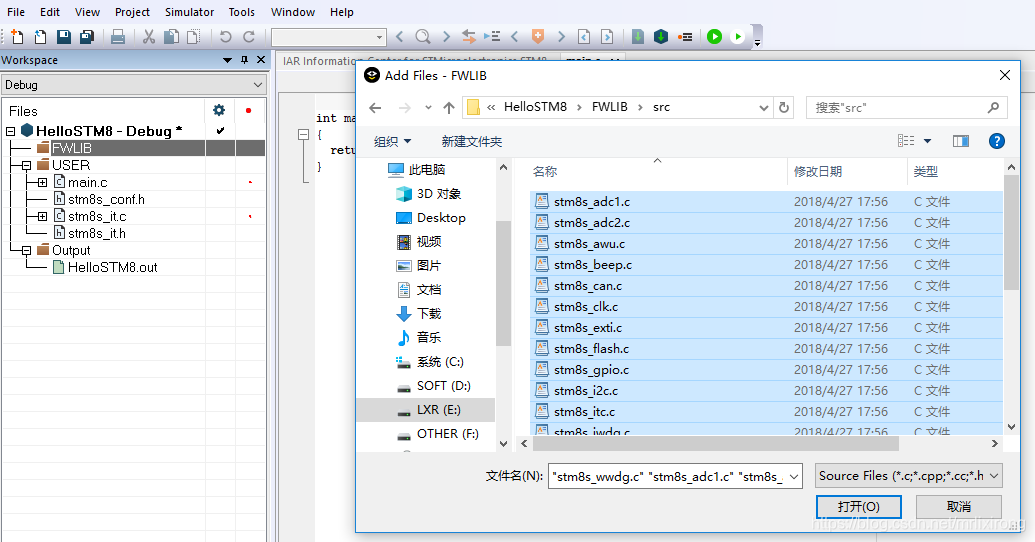

12、以同样的方式，右键点击左侧项目名称，Add——Add Group，我这里还是同样命名为FWLIB，然后再以同样方式，右键点击FWLIB，Add——Add Files，选择真实文件夹FWLIB——src下的所有文件。注意，这里没有选择inc，只选择了src里面的文件。

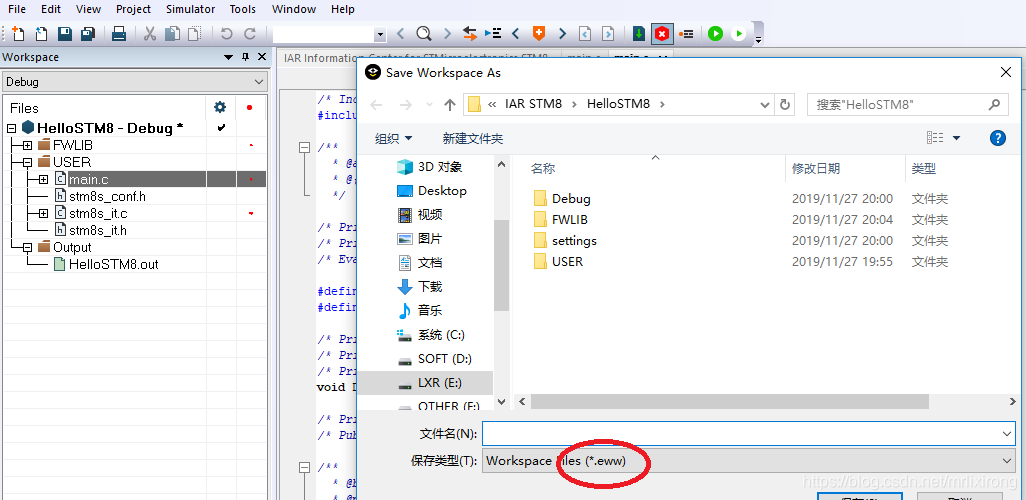

13、此时项目基本建成，点击保存或者编译，软件可能提示要保存个eww，这个是工作空间的意思。如果之前有建立过工作空间，软件应该不会弹出这个窗口。

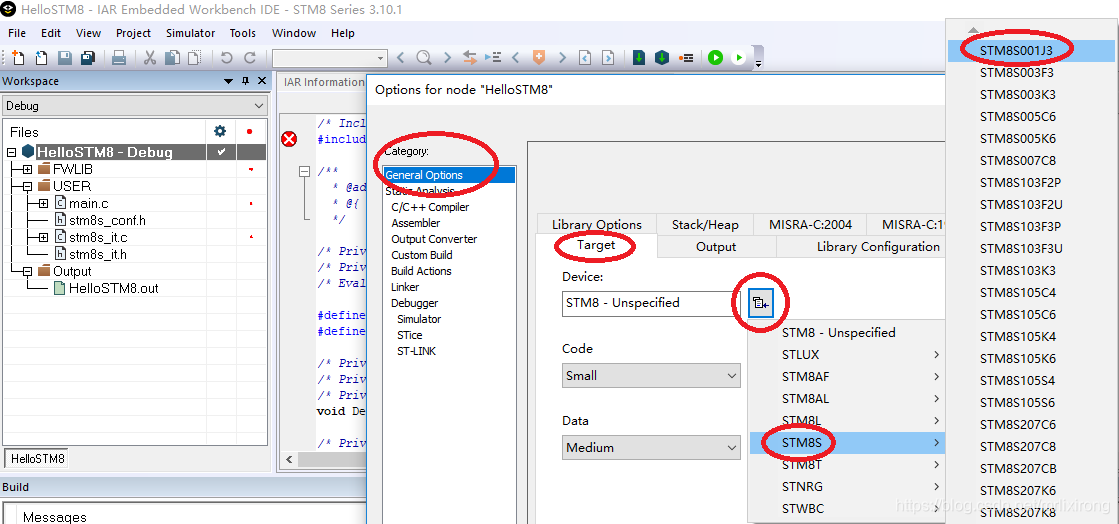

14、接着，我们对项目进行一些基本配置。右键点击左侧窗口的项目名，在弹出列表中选择“Options”，然后软件会弹出如下窗口。第一步，我们先设置好我们所用的单片机类型。General Options——Target——Device。

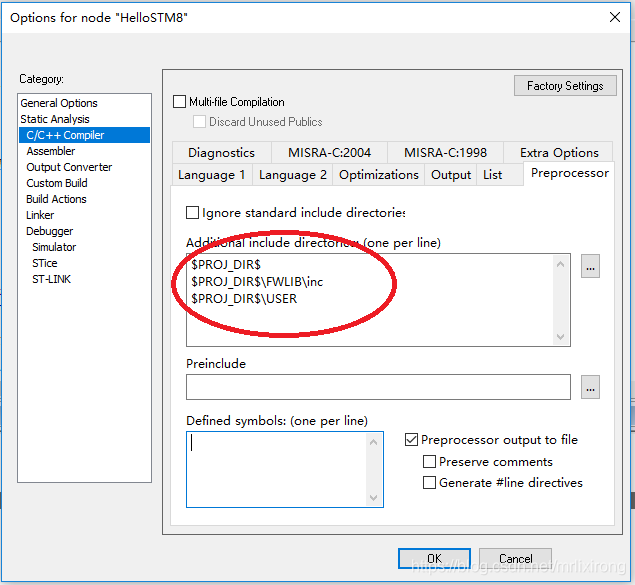

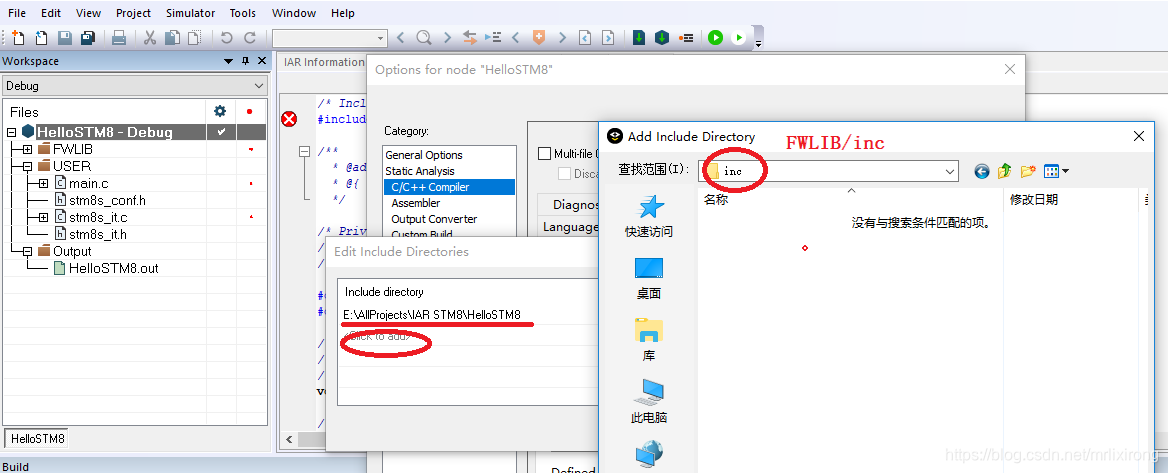

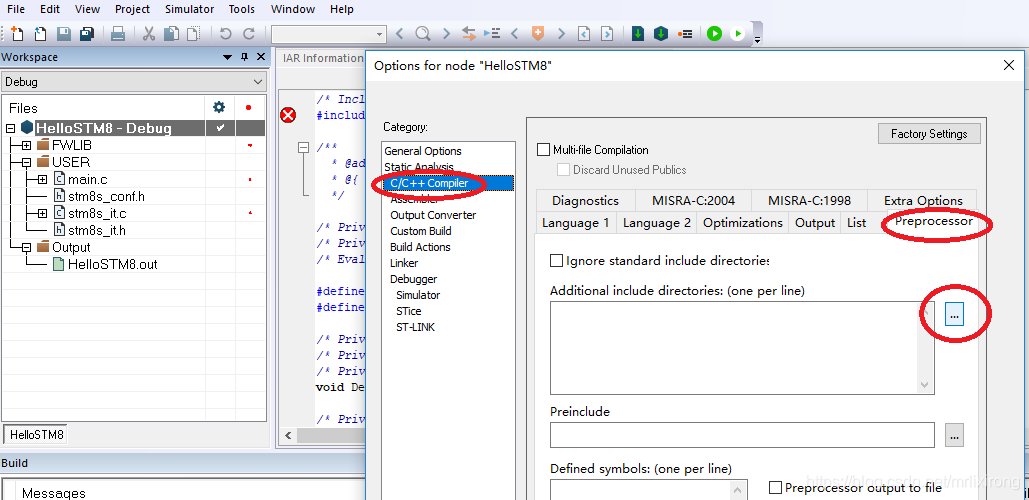

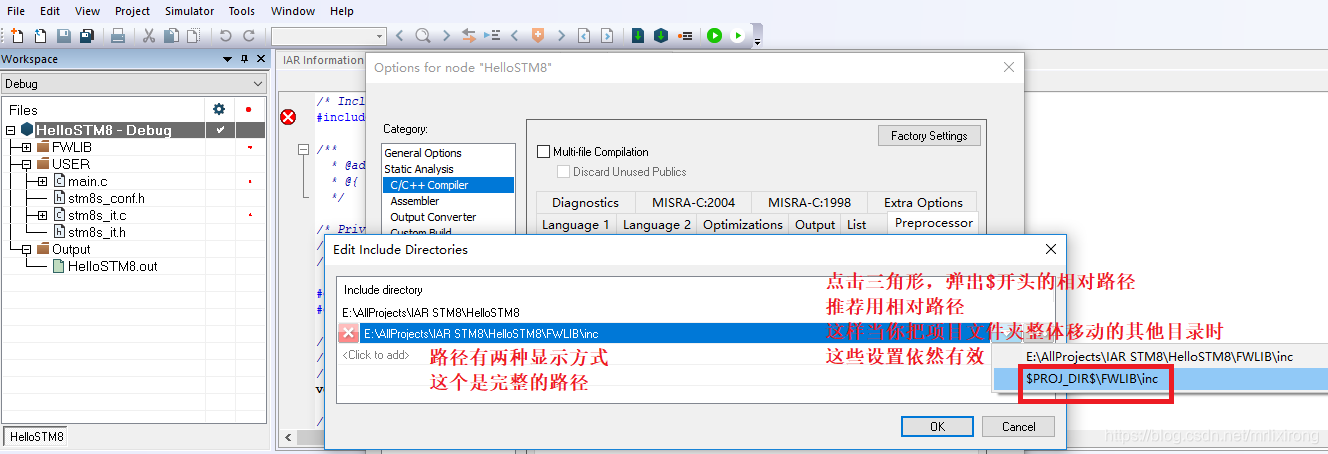

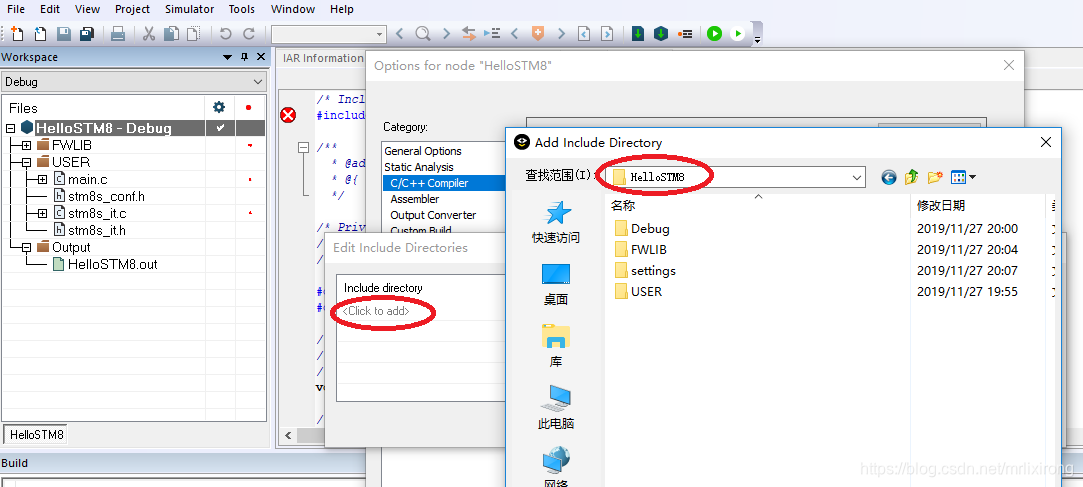

 15、同样在Options窗口中选择C/C++ Compiler——Preprocessor——Additional include directories，将项目文件夹、FWLIB下的inc文件夹和USER这三个文件夹添加进来。如下图所示操作。

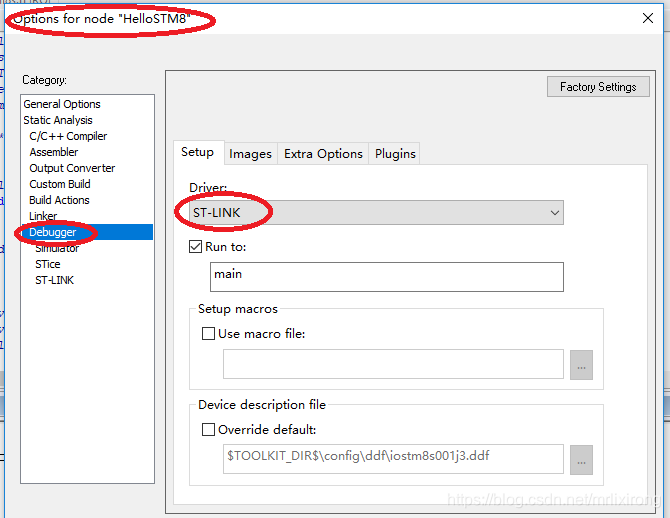

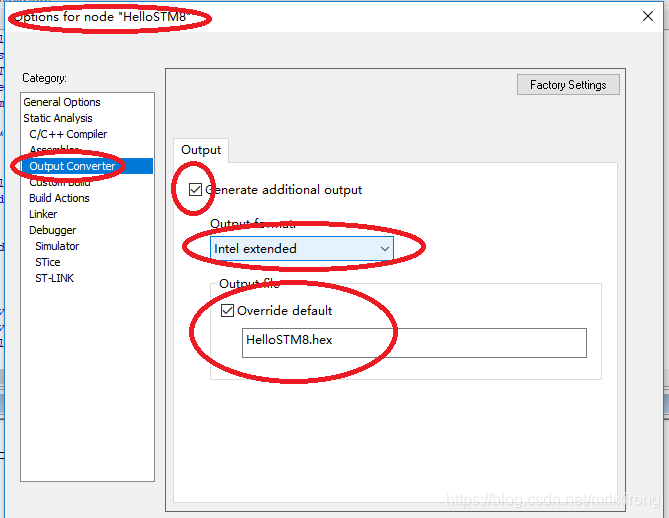

16、在设置下Output Converter和Debugger。

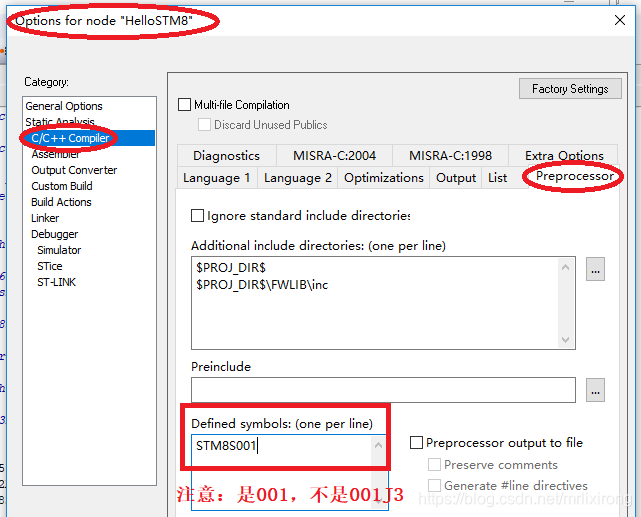

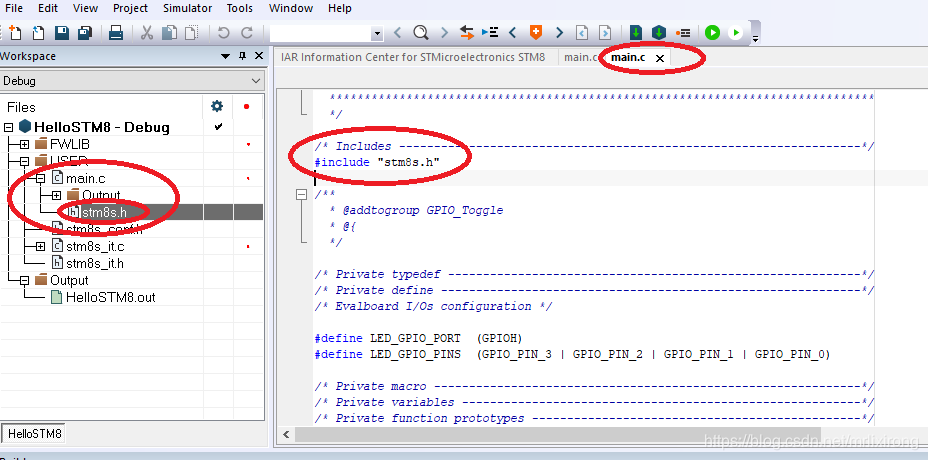

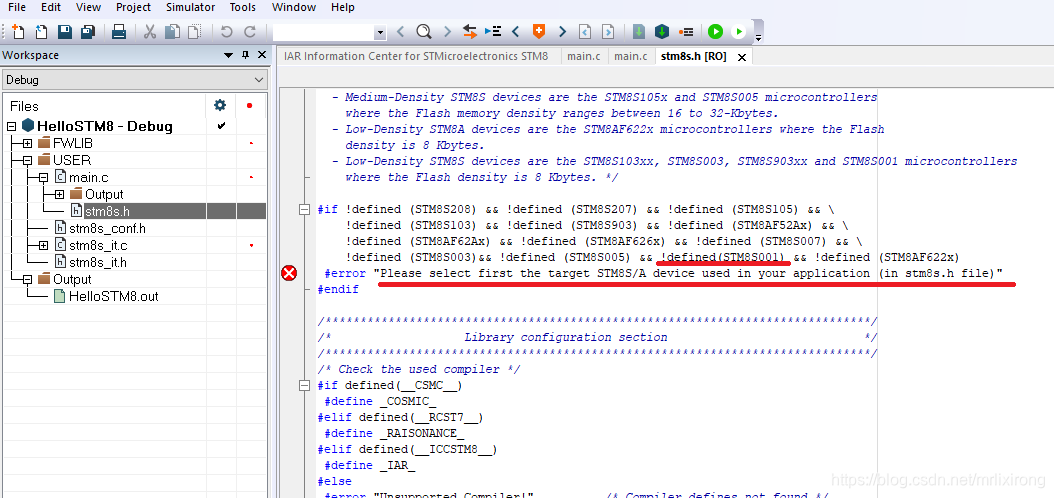

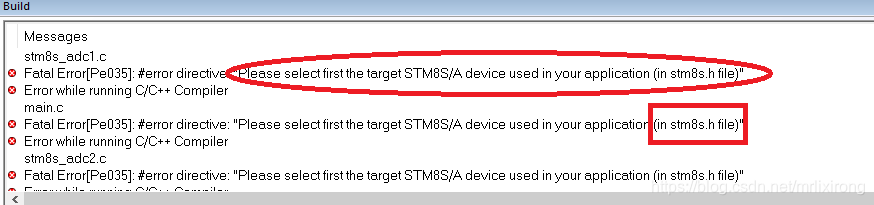

17、好了，这时候可以尝试编译（Compile）一下了。结果悲剧 "Please select first the target STM8S/A device used in your application (in stm8s.h file)"。什么原因呢？我也不懂，不过这句话给了提示：in stm8s.h file，那我们就找找stm8s.h文件。打开main.c文件，我们就可以看到第一行代码就有#include “stm8s.h”，然后看左侧，main.c下展开有个stm8s.h文件，没错，就是它，双击打开。原来是没有定义单片机型号，看来我们之前第14步设置的单片机型号在这里不起作用，那就再定义下。还是在Options窗口中选择C/C++ Compiler——Preprocessor——Defined symbols，输入STM8S001，注意，不是STM8S001J3，是001，这个要和stm8s.h文件里面描述的一致。

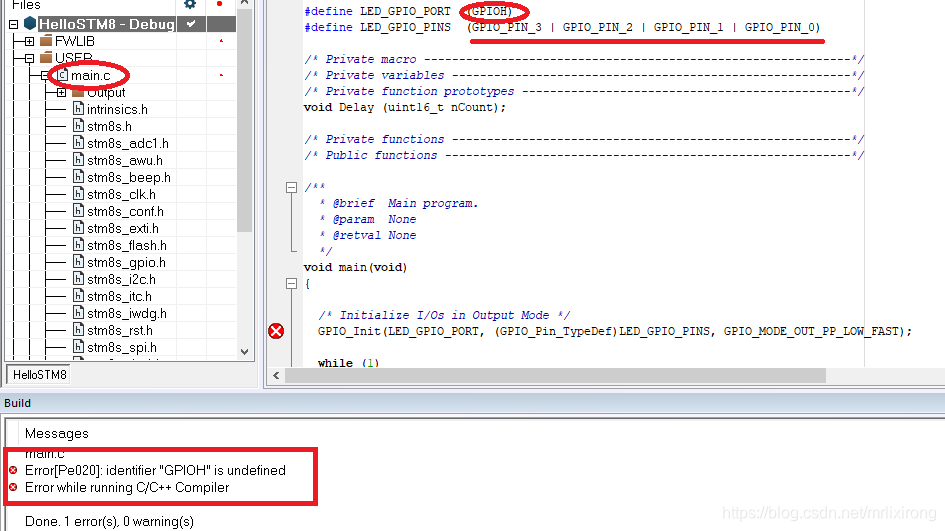

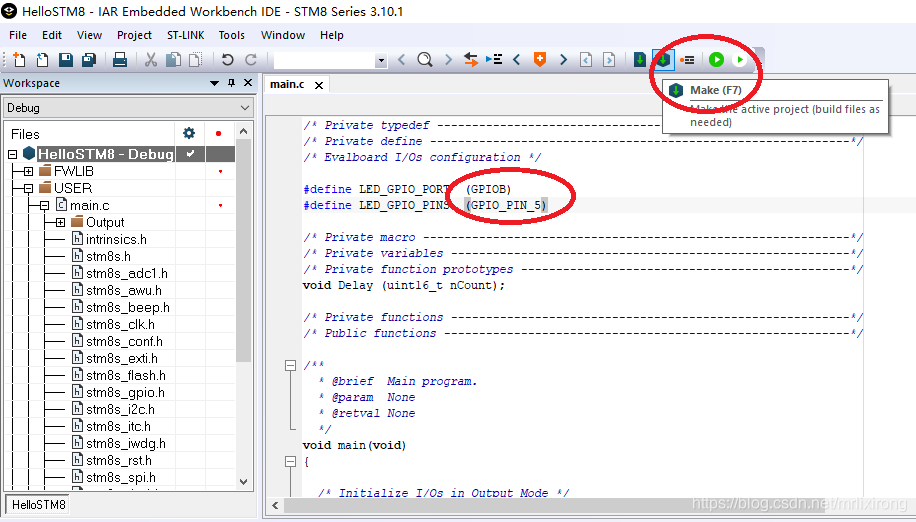

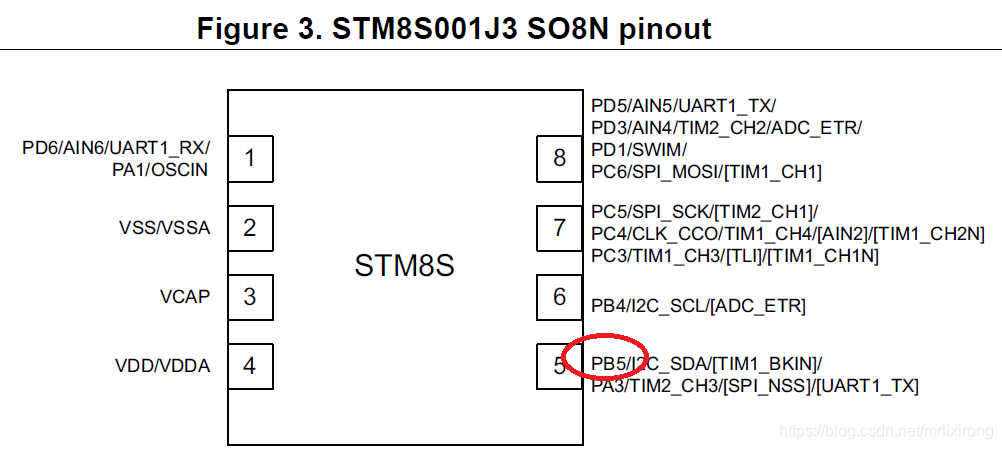

17、再编译（Compile）看看。系统提示identifier “GPIOH” is undefined。没关系，因为我们是从样例项目距中拷贝的main.c文件，有些内容和我们选择的单片机不匹配，那就修改修改。我们看STM8S001J3有哪些IO口，我这里选择PB5，更改。

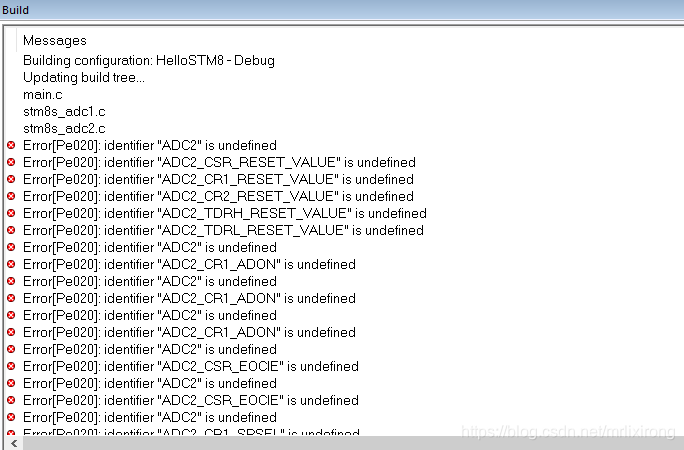

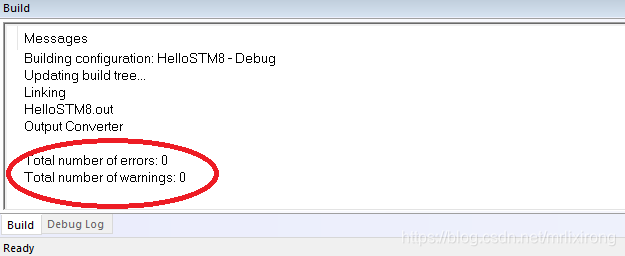

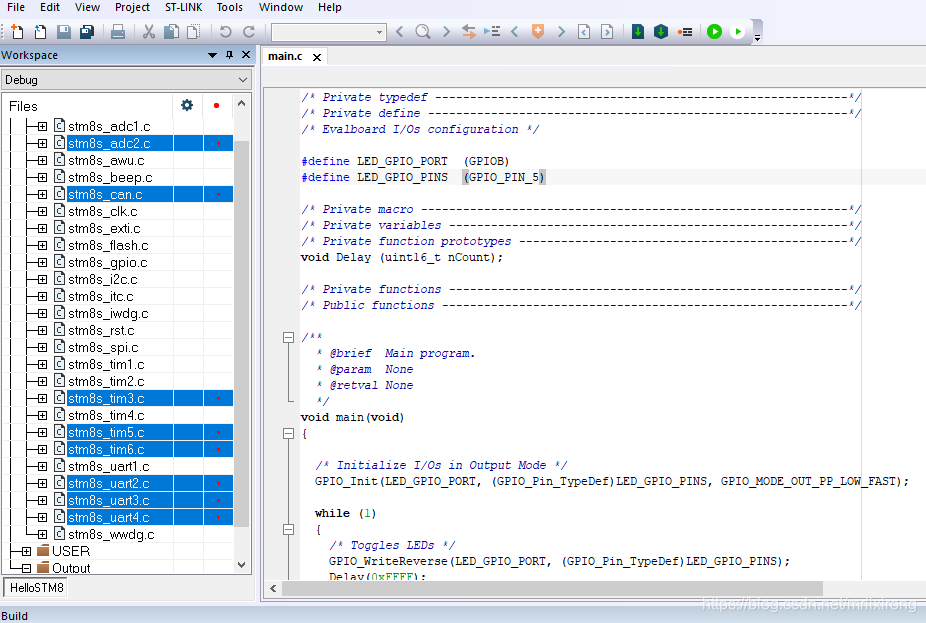

 18、这时候Compile没问题了，Make看看。错误一堆！identifier “ADC2” is undefined，identifier “ADC2_CSR_RESET_VALUE” is undefined,还有CAN、TIM3、TIM5、TIM6、UART2、UART3、UART4等。什么情况，原来是我们之前导入的FWLIB\SRC文件夹下包含了这写C文件，但是STM8S001J3并没有这些功能。那怎么办？删除！哪里删除？在IAR工程左侧窗口，展开FWLIB，根据错误提示，右键单击对应的文件，remove。再Make，完美！



项目源代码分享：https://download.youkuaiyun.com/download/mrlixirong/12117483
