Kafka 系列 —（19）Kafka 架构知识图谱

最新推荐文章于 2025-12-20 22:51:39 发布
原创 最新推荐文章于 2025-12-20 22:51:39 发布 · 2.2k 阅读 · 43 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#kafka #架构 #linq

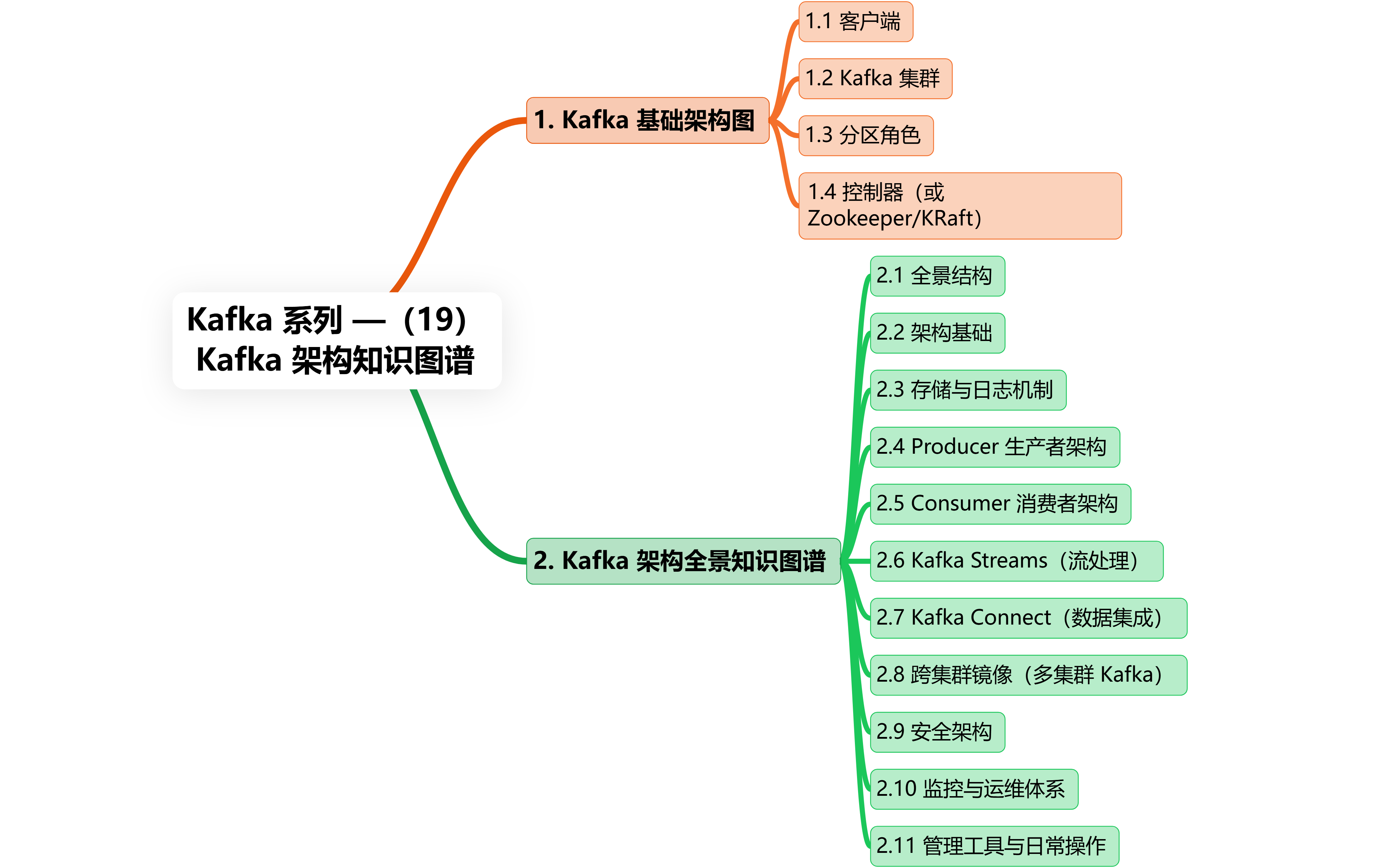

目录

1.Kafka 基础架构图

1.1 Clients

1.2 Kafka Cluster

1.3 Partition 角色

1.4 Controller（或 Zookeeper/KRaft）

2.Kafka 架构全景知识图谱

2.1 Kafka 全景结构

2.2 Kafka 架构基础

（1） Broker（节点）

（2） 控制层

（3）网络通信

2.3 存储与日志机制

（1） 文件结构

（2） 存储优化

（3） 数据保留策略

2.4 Producer 生产者架构

（1） 发送流程

（2） 可靠性

（3） 性能参数

2.5 Consumer 消费者架构

（1） 拉取模式（Pull）

（2） 消费者组（Consumer Group）

（3） Offset 提交

2.6 Kafka Streams（流处理）

（1） 抽象模型

（2） 流处理能力

（3） 状态管理

2.7 Kafka Connect（数据集成）

（1） Connect runtime

（2） Connector 类型

（3） 内部 Topic

2.8 跨集群镜像（多集群 Kafka）

（1） 多集群场景

（2） 工具

2.9 安全架构

（1） 认证

（2） 授权

（3） 加密

2.10 监控 & 运维体系

（1） Broker 监控

（2） 消费者监控

（3） Producer 监控

（4） 端到端监控

（5） 日志审计

2.11 管理工具与日常操作

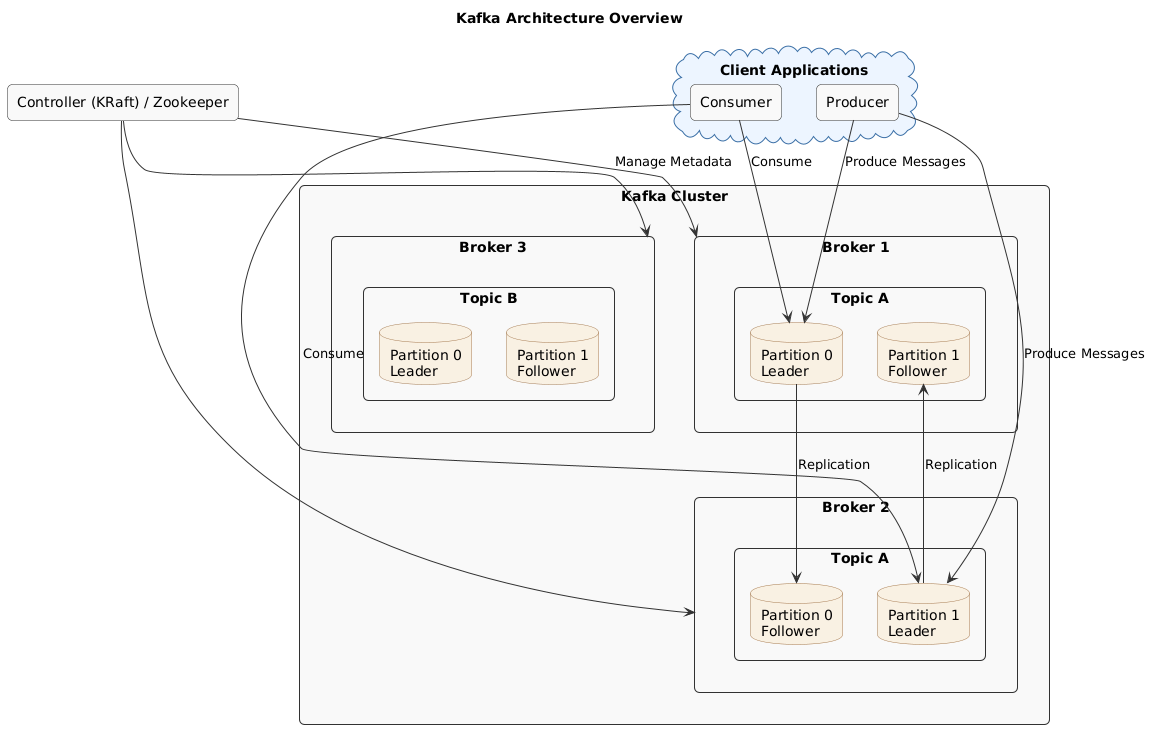

Kafka 架构图，包括 Broker、Topic、Partition、Producer、Consumer、Zookeeper/KRaft 控制器 的核心结构。

1.Kafka 基础架构图

图说明:

1.1 Clients

  • Producer 发送消息 → Topic Partition Leader

  • Consumer 从 Partition Leader 拉取消息（或 Consumer Group 负载均衡）

1.2 Kafka Cluster

包含多个 Broker，每个 Broker 存储部分或全部 Topic Partition。

1.3 Partition 角色

  • Leader → 处理读写

  • Follower → 同步 Leader

1.4 Controller（或 Zookeeper/KRaft）

  • 管理元数据

  • Leader 选举

  • 维护 ISR（同步副本列表）

Kafka 2.8+ 可使用 KRaft 代替 Zookeeper。

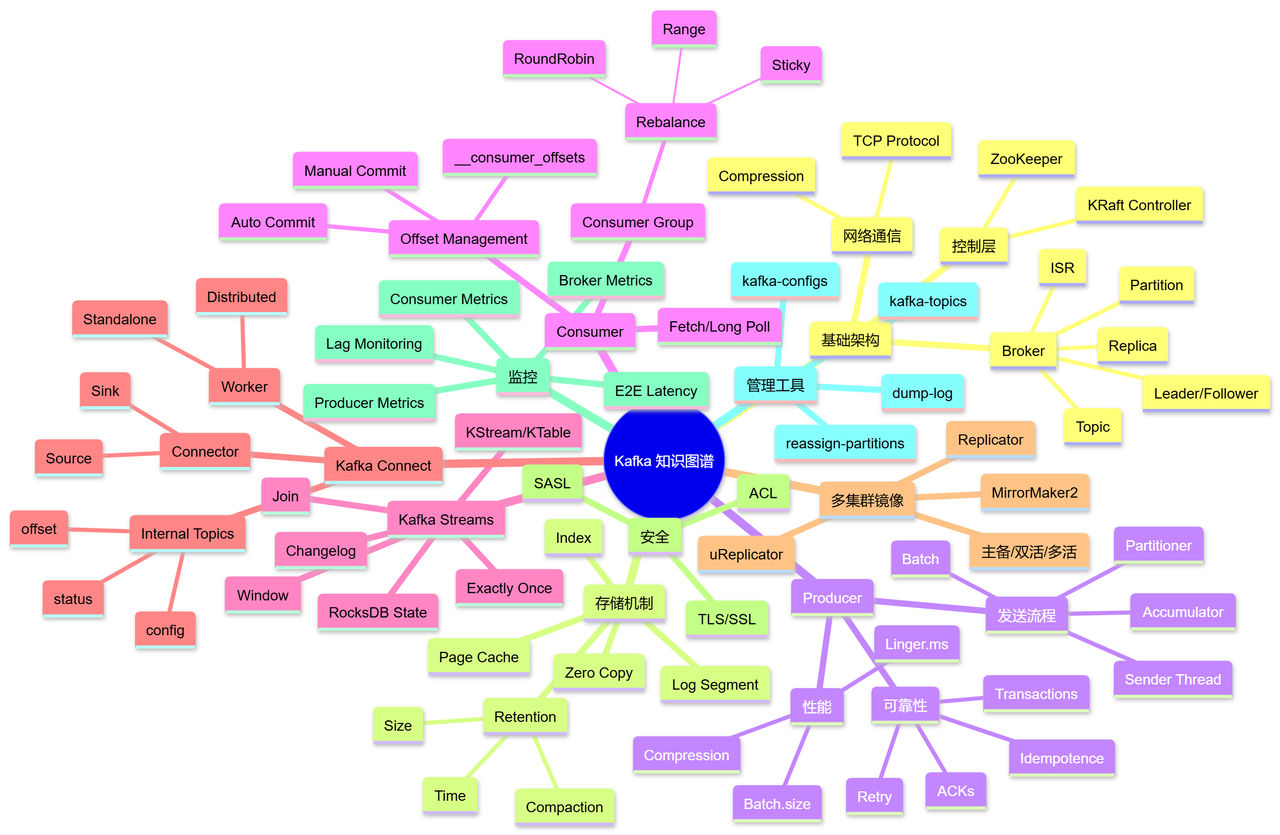

2.Kafka 架构全景知识图谱

2.1 Kafka 全景结构

  • 分布式日志系统

  • 流数据平台三大核心能力 ① 消息队列（MQ） ② 存储（Log Storage） ③ 流式处理（Stream Processing）

2.2 Kafka 架构基础

（1） Broker（节点）

  • Topic（主题）

  • Partition（分区）

  • Replica（副本）

  • Leader / Follower

  • ISR（In-Sync Replica）

（2） 控制层

  • KRaft Controller（新架构）

    • Metadata Quorum

    • 自主选举 Leader

  • ZooKeeper（旧架构）

    • 元数据管理

    • 控制器选举

（3）网络通信

  • 基于 TCP 的二进制协议

  • Request/Response 模式

  • 数据压缩（Snappy、LZ4、ZSTD、GZIP）

2.3 存储与日志机制

（1） 文件结构

  • Log Segment

  • Index 文件

  • Time index

（2） 存储优化

  • Page Cache

  • Zero Copy（sendfile）

  • 顺序写

（3） 数据保留策略

  • 按时间（retention.ms）

  • 按大小（retention.bytes）

  • 按 compaction（Log Compaction）

2.4 Producer 生产者架构

（1） 发送流程

  • Record Accumulator

  • Batch 聚合

  • Partitioner

  • Sender Thread

  • TCP 连接池

（2） 可靠性

  • ACKs（0/1/all）

  • 重试机制（Retries）

  • 幂等性 Producer

  • Exactly-Once（EOI/Transaction）

（3） 性能参数

  • batch.size

  • linger.ms

  • compression.type

  • max.in.flight.requests.per.connection

2.5 Consumer 消费者架构

（1） 拉取模式（Pull）

  • Fetch 请求

  • 长轮询（Long Poll）

（2） 消费者组（Consumer Group）

  • GroupCoordinator

  • Rebalance 协议

    • Range

    • RoundRobin

    • StickyAssignor
