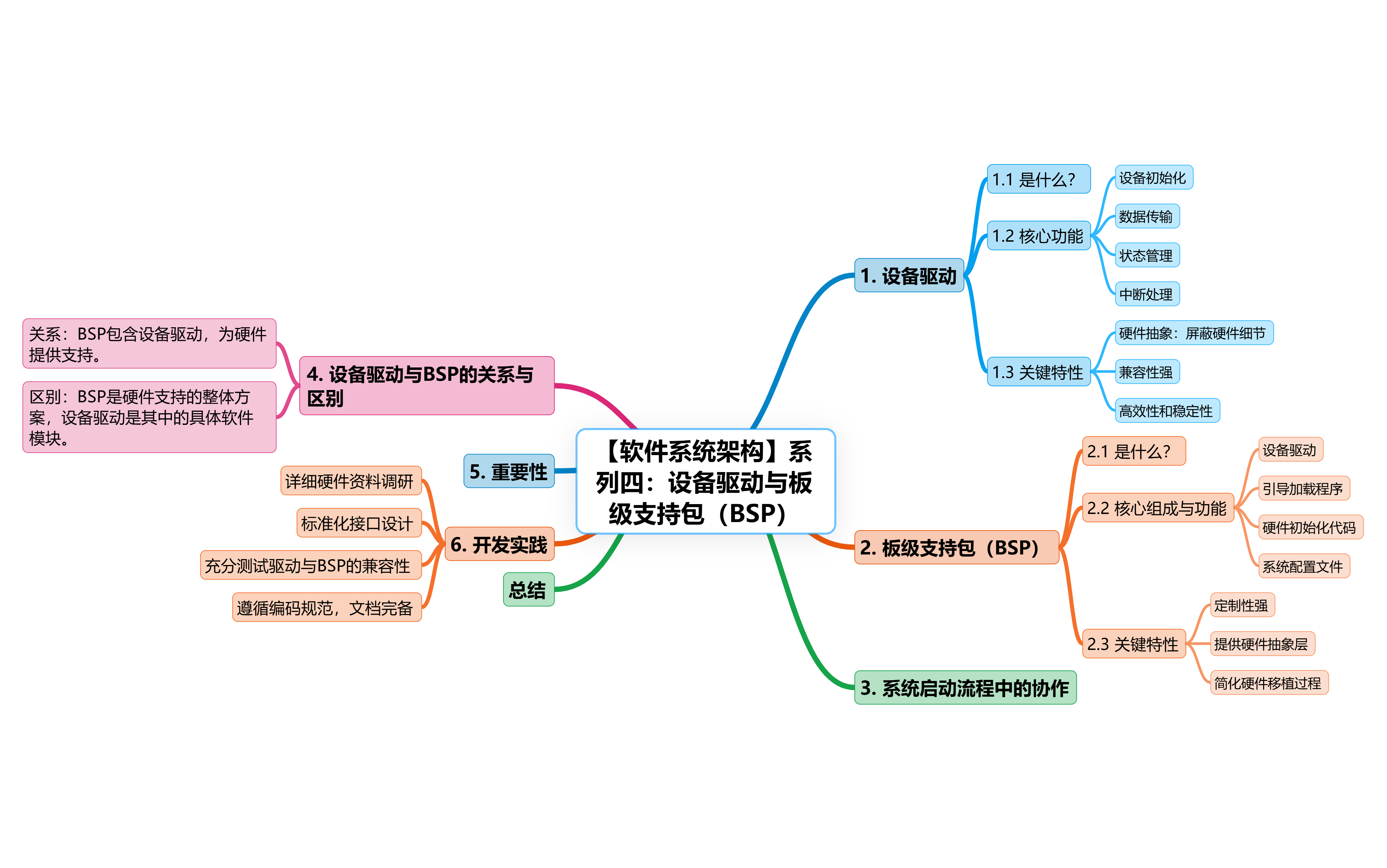

【软件系统架构】系列四：设备驱动与板级支持包（BSP）

类别	功能描述
硬件控制	寄存器操作、工作模式配置（如波特率设置）
数据传输	实现设备与系统间的数据读写（如传感器采集、网络发包）
中断处理	响应硬件中断，执行底层操作（如读取缓存、清除中断标志）
抽象接口	向上层提供统一API（如Linux的`file_operations`，POSIX标准的`read/write`）

硬件初始化： 配置设备寄存器，设置工作模式（如波特率、数据位、停止位、奇偶校验对于UART）。
数据传输： 实现数据的读取（如从传感器、网络卡、磁盘）和写入（如到显示器、网络、磁盘）。
状态管理： 查询设备状态（如是否准备好发送/接收数据，是否有错误发生）。
中断处理： 响应硬件产生的中断，进行快速处理（如读取接收到的数据，清除中断标志）。
电源管理： 控制设备的休眠、唤醒和功耗状态。
错误处理： 检测并报告设备相关的错误（如校验错误、超时、硬件故障）。
提供标准接口： 向操作系统内核暴露符合特定框架的接口（如Linux中的 file_operations, net_device, block_device；或提供POSIX兼容的read/write/ioctl等）。
特点：
- 硬件相关性： 驱动高度依赖于它控制的具体硬件型号（甚至同一厂商不同版本的芯片都可能需要调整驱动）。知道特定芯片的寄存器地址、位定义、操作序列是驱动开发的基础。
- 操作系统相关性： 驱动必须符合特定操作系统内核定义的驱动模型、接口规范、内存管理、中断处理机制等。一个Linux驱动不能直接在Windows上运行。
- 复杂性差异大： 从简单的GPIO驱动到复杂的GPU、高速网卡驱动，难度天壤之别。
- 运行特权高： 通常运行在内核态（或RTOS的特权级），直接操作硬件和系统关键资源。
类型：
- 字符设备驱动： 以字节流形式访问的设备（如串口、键盘、鼠标、大部分传感器）。典型接口：open, close, read, write, ioctl。
- 块设备驱动： 以数据块（如512字节）为单位访问的设备（如硬盘、SSD、SD卡）。典型接口：open, close, 以及挂载文件系统后的读写请求。
- 网络设备驱动： 处理网络数据包收发（如以太网卡、WiFi模块）。典型接口：net_device结构体相关操作。
- 其他： USB设备驱动、PCI/PCIe设备驱动、帧缓冲驱动等，都有各自特定的框架。

关键特性

+ 硬件强相关：依赖具体芯片型号（如STM32F4 vs ESP32）
+ OS强耦合：需适配操作系统驱动框架（Linux驱动 ≠ Windows驱动）
- 特权级运行：直接操作硬件寄存器（内核态/RTOS特权模式）
- 类型多样化：字符设备（串口）、块设备（硬盘）、网络设备（网卡）等

2. 板级支持包

是什么？

BSP 是一套针对特定硬件开发板（包括其CPU/SoC、内存、外设、总线结构、电源管理等）的软件包。
它包含了让特定操作系统能够在该硬件平台上启动和运行所必需的基础软件组件。
可以看作是操作系统内核与特定目标板硬件之间的适配层。

核心组成与功能：

模块	功能说明
Bootloader	硬件初始化（时钟/内存/中断控制器）、加载内核（如U-Boot）
硬件抽象层	CPU初始化、内存映射定义、总线配置（如PCIe/AHB）
设备树描述	描述硬件拓扑结构（`.dts`文件定义外设地址/中断号/引脚复用）
基础驱动	系统定时器、中断控制器、串口调试台等必备驱动
构建工具链	编译脚本（Makefile）、链接脚本（定义内存布局）

启动引导代码：
- Bootloader (如 U-Boot, GRUB)： 虽然有时独立于BSP概念，但紧密相关。负责最底层的硬件初始化（关闭看门狗、设置时钟、初始化内存控制器SDRAM/DDR、设置栈），加载操作系统镜像（内核、设备树、initramfs）。
- Boot Monitor / 第一阶段启动代码： 更底层的固化代码（如芯片内部的ROM Bootloader）。
硬件抽象层：
- CPU/SoC 初始化： 设置核心功能（缓存、MMU/MPU、流水线）、中断控制器、时钟树（PLLs）、电源管理单元。
- 内存映射： 定义物理内存布局、外设寄存器地址映射。
- 总线初始化： 初始化连接CPU和外设的关键总线（如AMBA AHB/APB, PCIe）。
- 板级外设初始化： 配置板上非CPU集成的关键外设（如外部PHY芯片、特定电源管理IC、板载EEPROM）。这通常比驱动更基础，是让驱动能工作的前提。
设备树源文件 / 板级配置文件：
- 设备树源 (.dts / .dtsi)： (现代Linux等系统) 以结构化数据描述硬件平台的所有组件（CPU、内存、总线、中断控制器、所有外设及其连接关系、地址、中断号、时钟源、GPIO引脚复用等）。这是BSP的核心描述文件。
- 板级头文件/配置文件： (传统或某些RTOS) 包含类似信息的宏定义、结构体等。
基础设备驱动：
- 定时器驱动： 提供系统时钟节拍。
- 中断控制器驱动： 管理中断路由和分发。
- 串口控制台驱动： 提供早期调试和输出。
- 内存控制器驱动： 管理SDRAM/DDR的初始化与访问。
- GPIO控制器驱动： 提供基础的GPIO操作框架。
- 看门狗驱动： 提供系统监控功能。
- 有时包含关键外设的最小驱动： 如让系统能启动的存储设备驱动。
链接脚本： 定义内核镜像、BSS段、数据段等在内存中的布局。
工具链与构建脚本： 用于编译、链接整个BSP和内核的特定配置（Makefile, Kconfig等）。
特点：
- 平台相关性： BSP 高度依赖于具体的硬件开发板（包括CPU/SoC型号、内存芯片、Flash类型、外设连接方式）。换一块不同的板子，即使CPU相同，BSP也通常需要修改（尤其是时钟、GPIO复用、设备树）。
- 操作系统相关性： BSP 是为特定操作系统构建的。一个为Linux定制的BSP不能直接用于VxWorks或FreeRTOS，虽然底层硬件初始化可能有共通之处。
- 提供基础运行环境： BSP 的核心目标是让操作系统内核能够在该硬件平台上启动成功，并建立起最基础的服务（时钟、中断、控制台、内存管理）。
- 承上启下： 位于硬件和操作系统内核之间，为内核提供运行所需的硬件抽象和基础服务。

关键特性

+ 板级强相关：依赖具体开发板设计（如树莓派4B vs NVIDIA Jetson）
+ OS适配层：为特定操作系统（如Linux、VxWorks）定制启动流程
- 基础性支撑：提供内核运行的最小环境（时钟/中断/内存/控制台）
- 承上启下：为高级驱动（USB/GPU）提供底层硬件访问能力

3.系统启动流程中的协作

graph LR
A[上电] --> B[BSP Bootloader]
B --> C[初始化CPU/内存/时钟]
C --> D[加载OS内核]
D --> E[内核基于BSP环境启动]
E --> F[按设备树加载驱动]
F --> G[驱动注册标准接口]
G --> H[应用调用设备API]

4. 设备驱动与BSP的关系与区别

特性	设备驱动	板级支持包
核心目标	控制特定硬件设备，提供标准接口	支持操作系统在特定硬件板上启动和运行
范围	单个设备 (UART, I2C, SPI, Ethernet, GPU)	整个硬件板 (CPU, 内存, 总线, 基础外设)
主要功能	设备初始化、数据传输、中断处理、错误处理	CPU/SoC初始化、内存映射、总线初始化、时钟设置、中断控制器设置、基础驱动（定时器、控制台）、设备树/配置
硬件依赖	依赖具体设备型号 (芯片手册)	依赖具体开发板设计 (原理图, PCB)
OS依赖	依赖特定OS的驱动模型和接口	依赖特定OS的启动流程、内核API和抽象
包含关系	BSP 包含一些基础的、关键的设备驱动 (定时器, 中断控制器, 控制台)	BSP 为其他更复杂的设备驱动提供基础运行环境 (如时钟、中断、内存访问)
开发重点	理解设备寄存器、实现设备功能、符合OS接口	理解SoC手册、板级设计、启动流程、配置OS所需硬件抽象
类比	大楼里的具体设备操作员 (电梯工、空调工)	大楼的地基、水电管线、中央控制系统

协作关系：
- BSP先行： 系统上电后，BSP（特别是Bootloader和底层初始化代码）最先执行，初始化CPU、内存、关键总线和基础外设（如系统定时器、中断控制器、串口控制台）。
- 内核启动： BSP将控制权交给操作系统内核。内核利用BSP建立好的环境（内存映射、时钟、中断控制器）继续初始化自身。
- 驱动加载： 内核启动过程中或启动后，根据设备树或配置信息，加载并初始化设备驱动。
- 驱动使用BSP服务： 设备驱动在运行时，依赖于BSP建立的基础设施：
  1. 通过BSP配置好的内存映射访问设备寄存器。
  2. 向BSP初始化的中断控制器注册中断处理函数。
  3. 使用BSP初始化的系统定时器进行延时或超时判断。
  4. 可能使用BSP提供的底层API（如某些RTOS的HAL）进行寄存器操作。
- 驱动提供服务： 驱动初始化完成后，向上层（文件系统、网络栈、应用程序）提供标准接口。

5. 重要性

设备驱动的重要性：
- 没有驱动，操作系统无法识别和使用任何硬件（除了BSP初始化的最基础部分）。
- 驱动质量直接影响硬件性能发挥、系统稳定性和功耗。
- 是支持丰富外设和功能扩展的关键。
BSP的重要性：
- 系统启动的基石： 没有正确的BSP，操作系统根本无法在该硬件平台上启动。
- 硬件抽象的关键： 隔离了操作系统内核与底层硬件平台的巨大差异，使得内核可以相对“通用”。
- 系统稳定性的基础： BSP中错误的初始化（尤其是内存、时钟、中断）会导致系统崩溃、死机或难以调试的问题。
- 性能优化的起点： 合理的时钟配置、内存参数优化等都在BSP层完成。

6. 开发实践

驱动开发： 需要精通目标设备的数据手册、目标操作系统的驱动编程模型、内核API、并发与同步机制、中断处理、DMA等。
BSP开发： 需要深入理解SoC/CPU架构、目标板硬件原理图、操作系统启动流程、链接与加载、底层调试技巧（串口、JTAG）。设备树是现代嵌入式Linux BSP开发的核心技能。通常由芯片厂商或板卡厂商提供基础BSP，客户在其基础上进行定制。
调试： 两者调试通常依赖硬件调试器（JTAG/SWD）、串口输出、示波器/逻辑分析仪。BSP早期调试尤其困难（“点灯大法”常是第一步）。

总结

BSP 是为特定硬件板适配特定操作系统的基础软件包，负责最底层的硬件初始化和创建操作系统运行所需的基本环境（启动、时钟、中断、内存、控制台）。它是操作系统能在该板上跑起来的前提。
设备驱动 是控制特定硬件设备的软件模块，为操作系统或应用程序提供使用该设备的标准接口。它依赖于BSP建立的基础设施来运行。
两者紧密合作：BSP搭台（准备好舞台和基础设施），设备驱动唱戏（控制具体设备，提供服务）。没有BSP，驱动无法运行；没有驱动，丰富的硬件功能无法使用。它们共同构成了嵌入式系统和操作系统底层软件的核心支柱。理解它们的区别、联系和各自职责，是进行嵌入式系统开发、移植和调试的基础。
