软件设计必备：UML九种图实战指南

结构图：
- 类图（Class Diagram）： 描述系统的静态结构，包括类、属性、操作和关系。
- 对象图（Object Diagram）： 展示系统在某一时刻的实例状态。
- 组件图（Component Diagram）： 描述软件系统的物理组件及其依赖关系。
- 部署图（Deployment Diagram）： 描述软件系统在硬件上的部署情况。
行为图：
- 用例图（Use Case Diagram）： 描述系统的功能需求，从用户角度展示系统如何交互。
- 状态图（State Diagram）： 描述对象在其生命周期内的状态变化。
- 活动图（Activity Diagram）： 描述业务流程或操作序列。
- 序列图（Sequence Diagram）： 描述对象之间的交互顺序。
- 协作图/通信图（Collaboration/Communication Diagram）： 描述对象之间的交互，强调对象之间的组织关系。

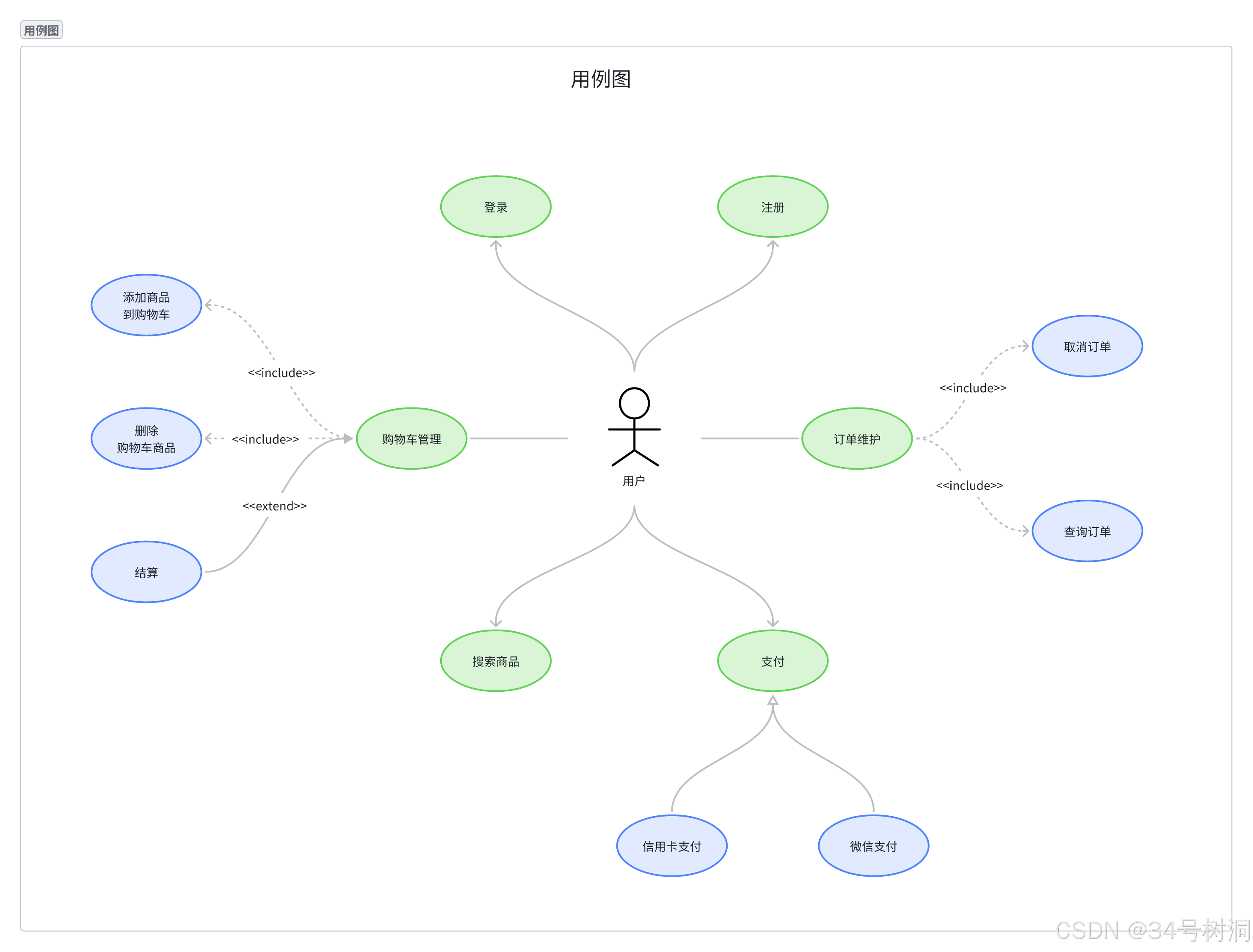

二、用例图（Use Case Diagram）

用例图（Use Case Diagram）是统一建模语言（UML）中的一种重要图表，用于描述系统的功能需求，以及外部参与者如何与系统交互。以下是对用例图的详细解释：

1.用例图的基本概念

目的：
- 用例图的主要目的是从用户的角度描述系统的功能。
- 它展示了谁（参与者）可以使用系统，以及他们能做什么（用例）。
- 它有助于在项目早期捕捉和定义系统的需求。
组成部分：
- 参与者（Actor）：
  - 代表与系统交互的外部实体，可以是人、其他系统或设备。
  - 参与者位于系统边界之外。
- 用例（Use Case）：
  - 代表系统提供的特定功能或服务。
  - 用例描述了参与者如何使用系统实现特定目标。
- 关联（Association）：
  - 表示参与者和用例之间的交互关系。
  - 它表明参与者可以使用特定的用例。
- 系统边界：
  - 系统边界，表示系统的范围。系统内为系统提供的功能，系统外为和系统产生交互的参与者。
- 包含（Include）:
  - 用来将多个用例共同的功能提取出来，方便多次调用，减少用例的重复。
- 扩展（Extend）:
  - 表示在特定的条件下，用例将会增加新的行为。

2.用例图的作用

需求分析：
- 帮助识别和定义系统的功能需求。
- 促进开发人员、用户和利益相关者之间的沟通。
系统设计：
- 为系统设计提供基础，帮助确定系统的边界和功能模块。
- 有助于识别潜在的风险和问题。
沟通交流：
- 用例图简单直观，便于理解，是项目参与者之间沟通的有效工具。

3.用例图的使用场景

软件开发的需求分析阶段。
业务流程建模。
系统功能描述。

4.绘制用例图的注意事项

从用户的角度出发，描述系统的功能。
用简洁明了的语言描述用例。
确保用例图覆盖系统的主要功能。
绘制的用例图应该清楚的体现参与者和用例之间的关系。

三、类图（Class Diagram）

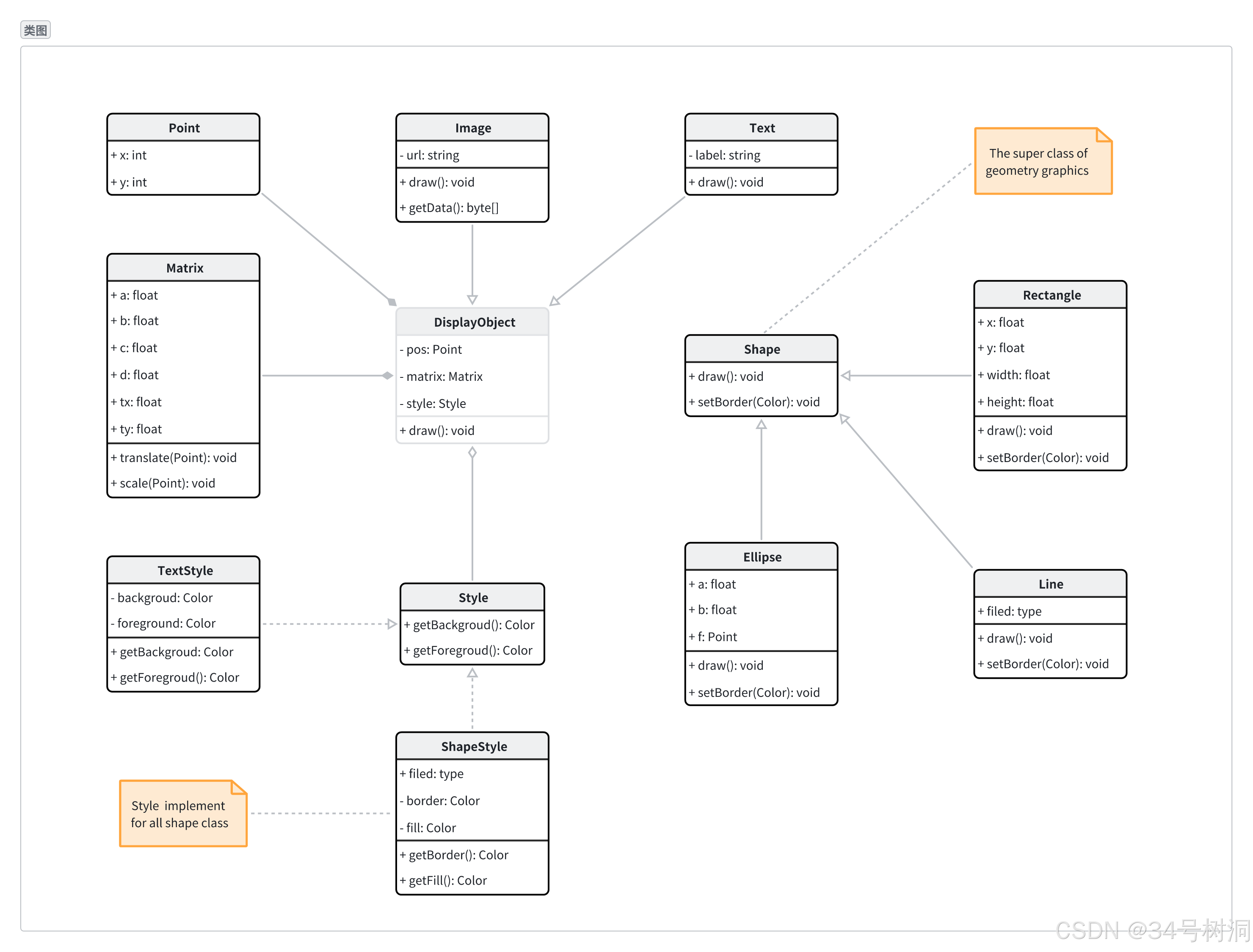

类图（Class Diagram）是统一建模语言（UML）中一种重要的静态结构图，它用于描述系统的静态结构，即系统中的类、接口以及它们之间的关系。以下是对类图的详细解释：

1.类图的基本概念

目的：
- 展示系统的静态设计视图。
- 描述系统的类、属性、操作（方法）以及它们之间的关系。
- 为系统的实现提供蓝图。
组成部分：
- 类（Class）：
  - 代表具有相同属性和行为的对象的集合。
  - 在类图中，类通常用矩形框表示，矩形框分为三个部分：类名、属性和操作。
- 属性（Attribute）：
  - 描述类的特征或状态。
  - 属性通常包括属性名和类型。
- 操作（Operation）：
  - 描述类的行为或方法。
  - 操作通常包括操作名、参数列表和返回类型。
- 关系（Relationship）：
  - 描述类之间的连接。
  - 常见的关系包括关联、聚合、组合、继承和实现。

2.类图的作用

系统设计：
- 帮助设计系统的对象模型。
- 提供系统的静态结构视图。
代码生成：
- 可以作为代码生成的基础。
- 帮助开发人员理解和实现系统。
沟通交流：
- 是开发人员之间沟通的有效工具。
- 帮助团队成员理解系统的设计。

3.类图中的关系

关联（Association）：
- 表示类之间的连接。
- 可以是一对一、一对多或多对多关系。
聚合（Aggregation）：
- 一种特殊的关联关系，表示“整体-部分”关系。
- 部分对象可以独立于整体对象存在。
组合（Composition）：
- 一种更强的聚合关系，表示“整体-部分”关系。
- 部分对象不能独立于整体对象存在。
继承（Inheritance）：
- 表示类之间的继承关系。
- 子类继承父类的属性和操作。
实现（Realization）：
- 表示类实现接口的关系。
- 类必须实现接口中定义的所有操作。

4.类图的使用场景

面向对象软件开发的设计阶段。
数据库设计。
系统架构设计。

四、组件图（Component Diagram）

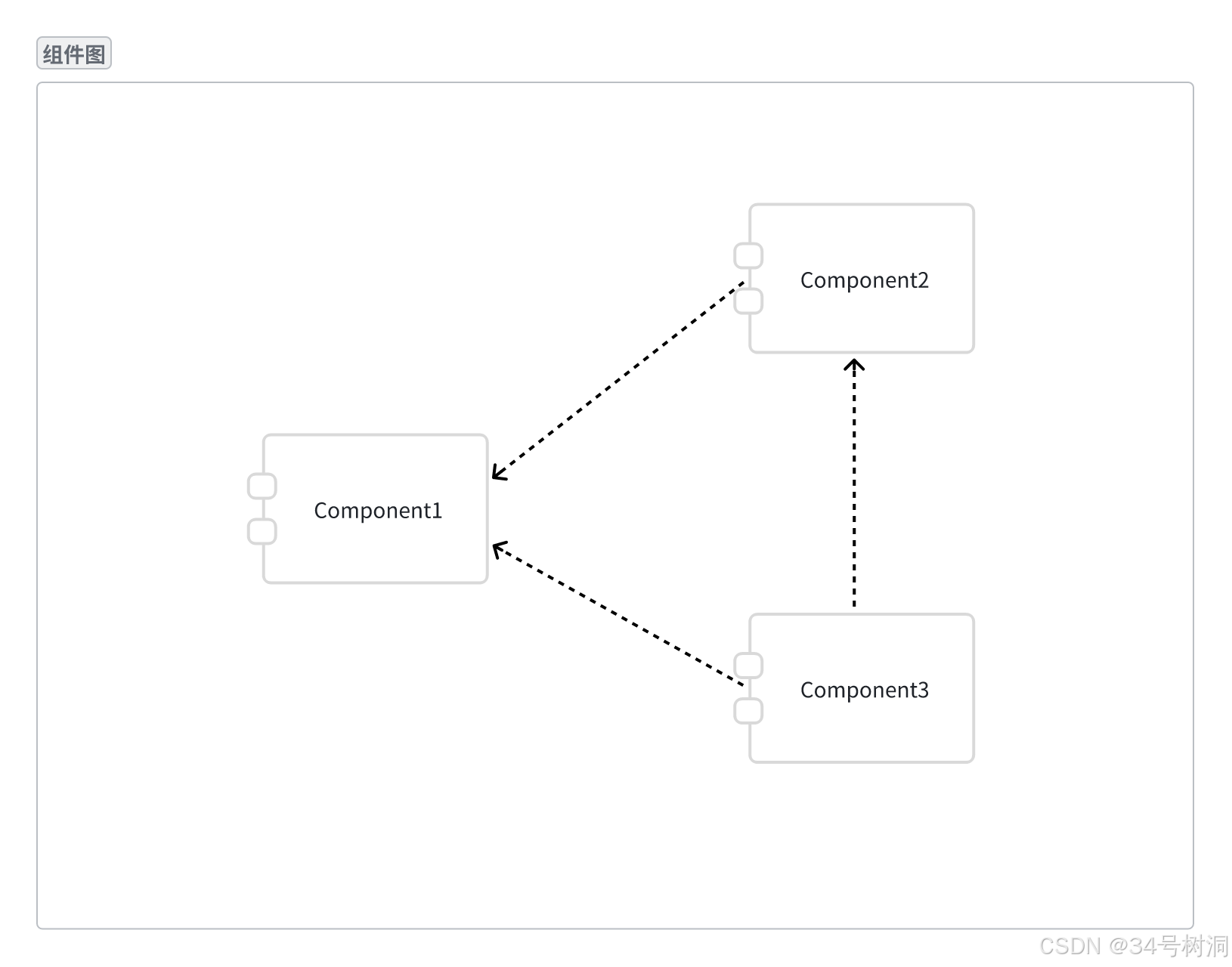

组件图（Component Diagram）是统一建模语言（UML）中的一种结构图，它主要用于描述软件系统的物理架构，展示软件组件及其之间的依赖关系。以下是对组件图的详细解释：

1.组件图的基本概念

目的：
- 描述软件系统的物理结构，即组件之间的组织和依赖关系。
- 展示软件系统的构建块，以及它们如何组合成更大的系统。
- 有助于理解系统的模块化和可重用性。
组成部分：
- 组件（Component）：
  - 代表系统中一个可替换的物理部分，通常是一个可执行文件、库或软件包。
  - 组件定义了其提供的接口和需要的接口。
- 接口（Interface）：
  - 定义组件提供的服务或需要的服务。
  - 提供的接口表示组件可以执行的操作，需要的接口表示组件依赖的其他组件的操作。
- 依赖（Dependency）：
  - 表示一个组件依赖于另一个组件提供的服务。
  - 依赖关系表明一个组件的更改可能会影响另一个组件。
端口（Port）：
- 组件和接口的连接点。

2.组件图的作用

系统架构设计：
- 帮助设计系统的物理架构，确定组件的划分和依赖关系。
- 有助于提高系统的模块化和可重用性。
软件部署：
- 为软件部署提供指导，帮助确定组件的部署位置和依赖关系。
维护和升级：
- 帮助理解系统的组件结构，便于进行维护和升级。
可视化：
- 将复杂的软件系统可视化，更易于理解

五、部署图（Deployment Diagram）

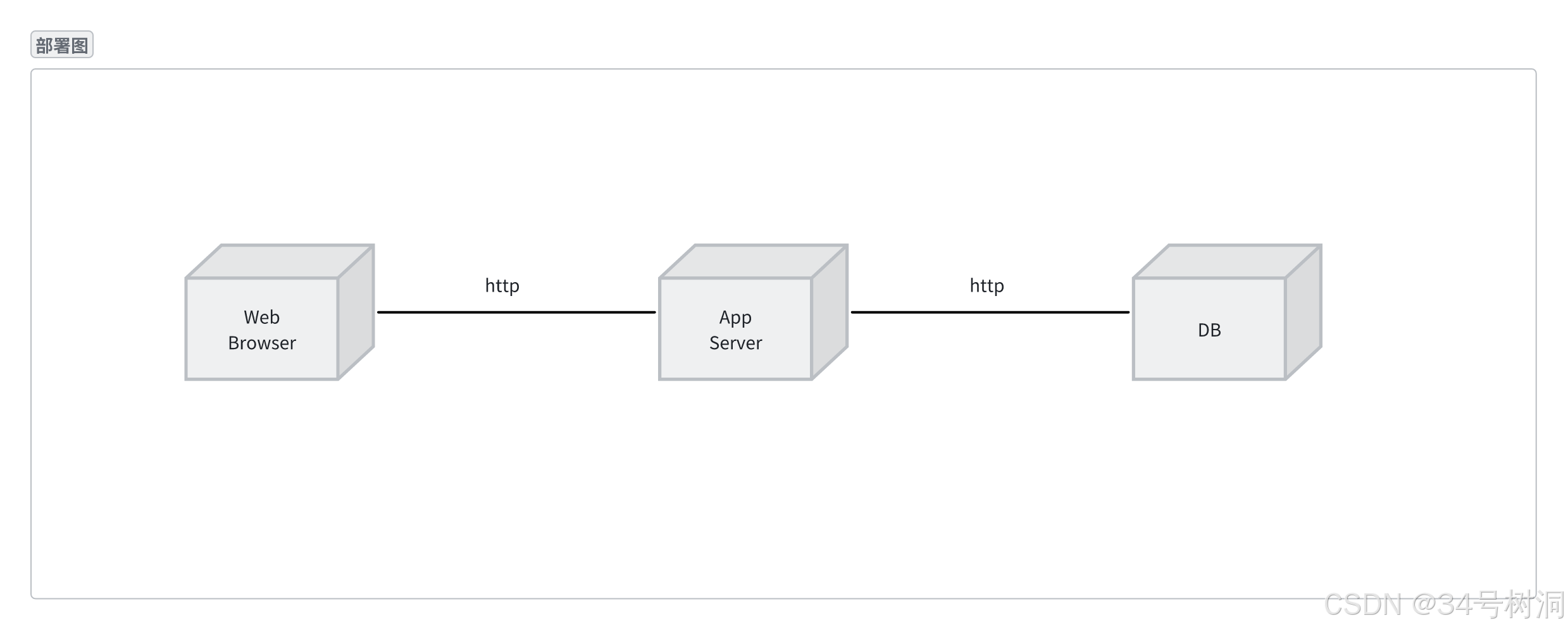

部署图（Deployment Diagram）是统一建模语言（UML）中的一种图，它描述了软件系统在硬件上的物理部署情况。以下是对部署图的详细解释：

1.部署图的基本概念

目的：
- 展示软件系统的物理架构，包括硬件和软件组件的分布。
- 描述软件系统如何在硬件节点上部署和运行。
- 帮助理解系统的硬件需求和部署拓扑。
组成部分：
- 节点（Node）：
  - 代表硬件设备或执行环境，如服务器、计算机、移动设备等。
  - 节点可以包含软件组件。
- 组件（Component）：
  - 代表软件系统的物理部分，如可执行文件、库、软件包等。
  - 组件部署在节点上。
- 连接（Connection）：
  - 表示节点之间的通信链路，如网络连接。
  - 制品（Artifact）:
  - 代表软件开发物理产物，例如，可执行文件，库，配置文件等等。

2.部署图的作用

系统部署规划：
- 帮助规划软件系统的部署方案，确定硬件需求和部署拓扑。
- 有助于优化系统的性能和可靠性。
硬件配置：
- 为硬件配置提供指导，确保硬件满足软件系统的需求。
故障排除：
- 帮助理解系统的物理架构，便于进行故障排除和维护。
可视化：
- 将复杂的软件系统部署可视化，更易于理解。

3.部署图的使用场景

分布式系统部署。
嵌入式系统部署。
云计算环境部署。
软件系统的发布。

4.部署图的重要意义

清晰的物理架构：
- 部署图清晰地展示了软件系统的物理架构，便于理解和沟通。
优化部署：
- 通过部署图，可以优化软件系统的部署方案，提高系统的性能和可靠性。
便于维护：
- 部署图有助于进行软件系统的维护和故障排除。

六、对象图（Object Diagram）

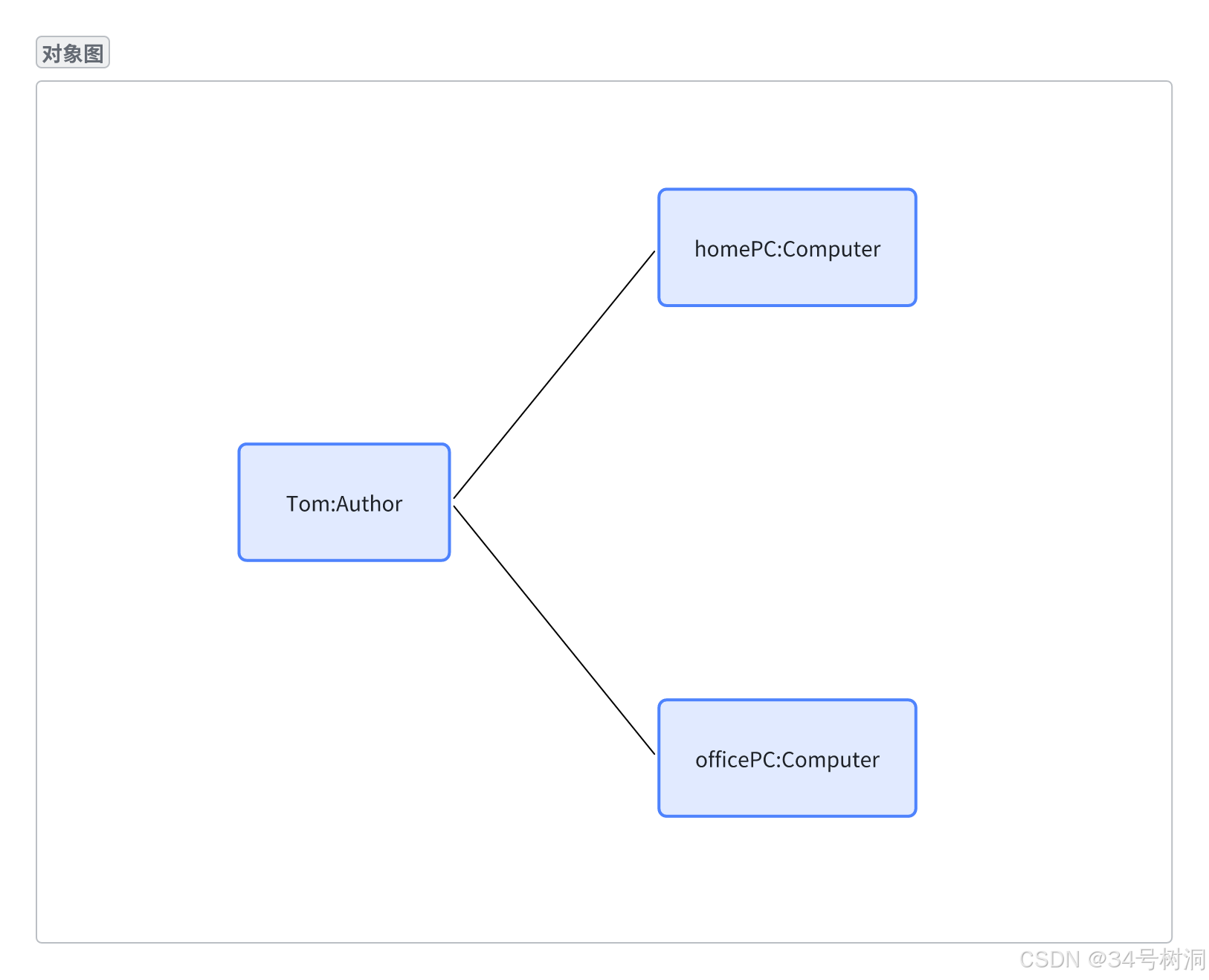

对象图（Object Diagram）是统一建模语言（UML）中的一种结构图，它展示了系统在某一特定时刻的实例状态。以下是对对象图的详细解释：

1.对象图的基本概念

目的：
- 展示系统在某一时刻的静态快照。
- 描述对象实例及其之间的关系。
- 有助于理解类图的实例。
组成部分：
- 对象（Object）：
  - 类的实例。
  - 在对象图中，对象通常用矩形框表示，包含对象名和类名（可选）。
  - 可以显示对象的属性值。
- 链接（Link）：
  - 对象之间的连接，表示对象之间的关系。
  - 链接对应于类图中的关联。
  - 值（Value）:
  - 对象实例的属性所对应的值。

2.对象图的作用

验证类图：
- 通过创建对象图，可以验证类图的正确性和完整性。
- 有助于发现类图中的潜在问题。
理解对象关系：
- 展示特定场景下的对象关系，帮助理解复杂的对象交互。
测试用例：
- 可以作为测试用例，验证系统在特定状态下的行为。
可视化：
- 对象图可以帮助我们把复杂的类图所描述的抽象关系，进行实例化，使得我们更容易理解。

3.对象图与类图的关系

对象图是类图的实例。
类图描述类的静态结构，对象图描述对象实例的静态状态。
一个类图可以对应多个对象图，每个对象图代表系统在不同时刻的状态。

4.对象图的使用场景

测试类图的正确性。
展示特定场景下的对象关系。
作为测试用例。
用于理解复杂的类图。

七、时序图（Sequence Diagram）

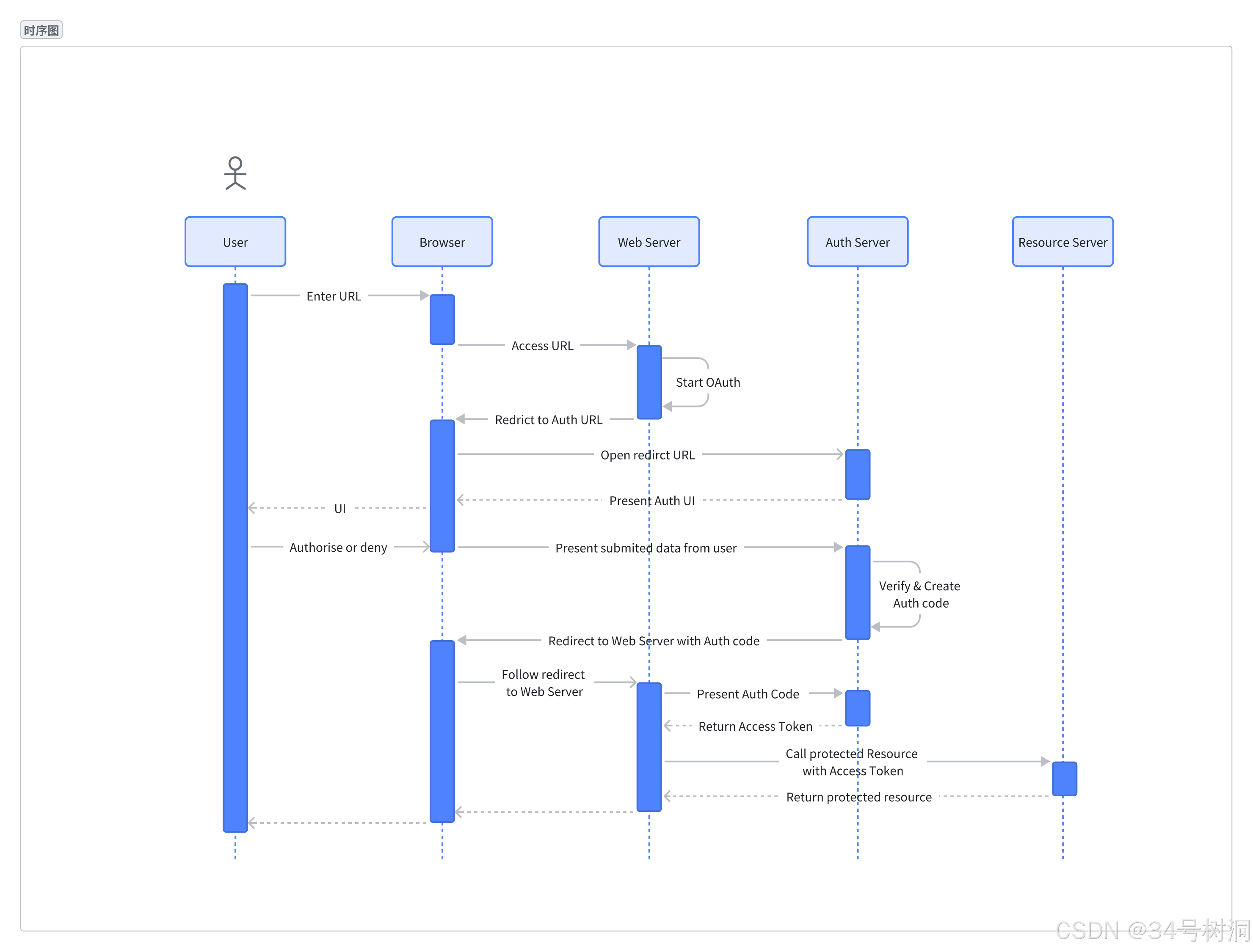

时序图（Sequence Diagram），也称为序列图或顺序图，是统一建模语言（UML）中的一种交互图，它主要用于描述对象之间交互的顺序，并强调时间顺序。以下是对时序图的详细解释：

1.时序图的基本概念

目的：
- 展示对象之间交互的顺序。
- 强调时间顺序。
- 帮助理解对象之间的动态行为。
组成部分：
- 对象（Object）：
  - 参与交互的实体，可以是类的实例、角色或系统。
  - 对象用垂直的生命线表示。
- 生命线（Lifeline）：
  - 表示对象存在的周期。
  - 生命线是一条垂直的虚线。
- 消息（Message）：
  - 对象之间传递的信息。
  - 消息用带箭头的线条表示，箭头方向表示消息传递的方向。
- 激活（Activation）：
  - 表示对象正在执行操作的时间段。
  - 激活用生命线上的矩形框表示。
- 组合片段（Combined Fragment）：
  - 用来表示条件逻辑，循环等。

2.时序图的作用

描述交互行为：
- 清晰地展示对象之间的交互顺序和消息传递。
分析系统行为：
- 帮助分析系统的动态行为，发现潜在的问题。
设计系统交互：
- 为系统设计提供参考，确定对象之间的交互方式。
沟通交流：
- 是开发人员之间沟通的有效工具。

3.时序图的使用场景

描述用例场景：
- 展示用例执行过程中的对象交互。
分析系统行为：
- 分析系统的动态行为，发现性能瓶颈和潜在问题。
设计接口：
- 设计对象之间的接口，确定消息传递的方式。
软件测试：
- 可以辅助测试用例的生成。

4.时序图的重要意义

清晰的交互顺序：
- 时序图清晰地展示了对象之间的交互顺序，便于理解和分析。
强调时间顺序：
- 时序图强调时间顺序，有助于发现时序相关的问题。
便于沟通：
- 时序图是一种直观的图形化表示，便于开发人员之间的沟通。

八、协作图（Collaboration Diagram）

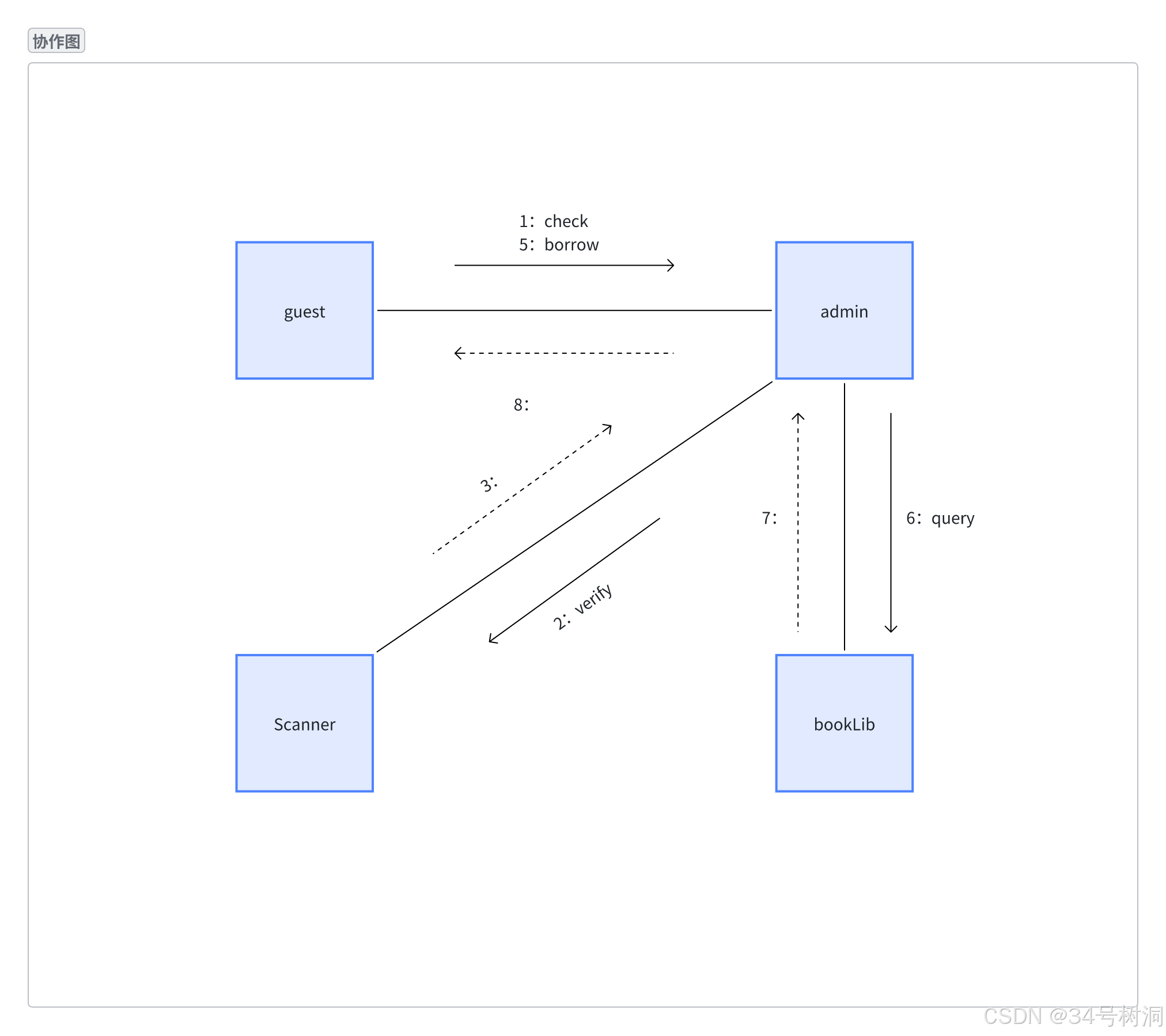

协作图（Collaboration Diagram）是统一建模语言（UML）中的一种交互图，它主要用于描述对象之间的交互，并强调对象之间的组织关系。以下是对协作图的详细解释：

1.协作图的基本概念

目的：
- 展示对象之间的交互。
- 强调对象之间的组织关系。
- 描述对象如何协同工作以实现特定目标。
组成部分：
- 对象（Object）：
  - 参与交互的实体，可以是类的实例、角色或系统。
  - 对象用图标表示。
- 链接（Link）：
  - 表示对象之间的连接，表明对象之间存在关系。
- 消息（Message）：
  - 对象之间传递的信息。
  - 消息用带箭头的线条表示，箭头方向表示消息传递的方向。
  - 消息的序号，表明消息传递的顺序。

2.协作图的作用

描述交互行为：
- 清晰地展示对象之间的交互和消息传递。
分析系统结构：
- 帮助分析系统的静态结构，发现对象之间的组织关系。
设计系统交互：
- 为系统设计提供参考，确定对象之间的交互方式。
沟通交流：
- 是开发人员之间沟通的有效工具。

3.协作图与时序图的区别

协作图和时序图都用于描述对象之间的交互，但它们强调的方面不同。
时序图强调时间顺序，展示消息传递的先后顺序。
协作图强调对象之间的组织关系，展示对象如何协同工作。
协作图更侧重与对象的相互关系，时序图更侧重与时间顺序。

4.协作图的使用场景

描述用例场景：
- 展示用例执行过程中的对象交互。
分析系统行为：
- 分析系统的动态行为，发现对象之间的组织关系。
设计接口：
- 设计对象之间的接口，确定消息传递的方式。

5.协作图的重要意义

清晰的组织关系：
- 协作图清晰地展示了对象之间的组织关系，便于理解和分析。
强调对象交互：
- 协作图强调对象相互之间的交互，有助于发现对象组织结构中的问题。
便于沟通：
- 协作图是一种直观的图形化表示，便于开发人员之间的沟通。

九、状态图（State Diagram）

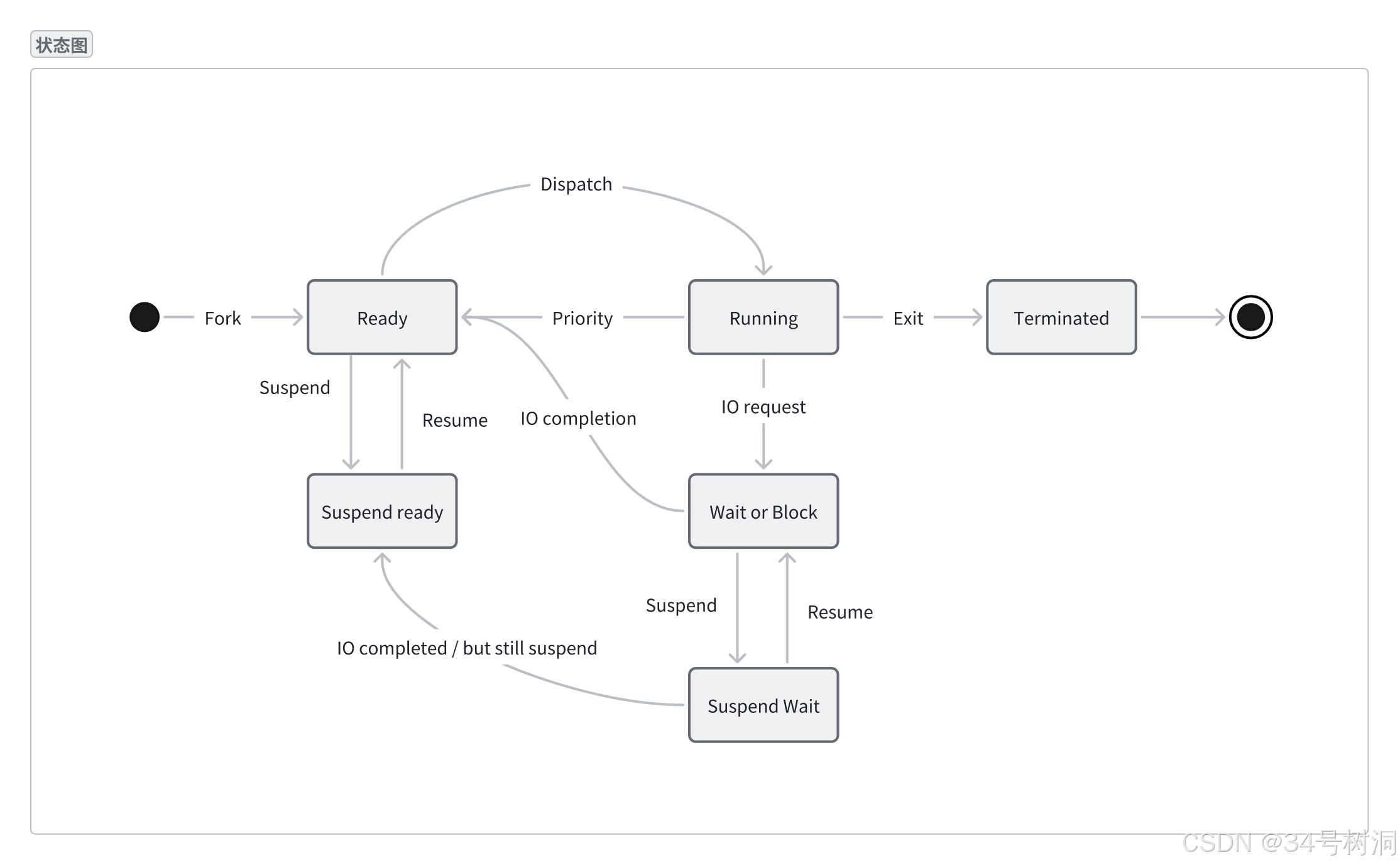

状态图（State Diagram），也称为状态机图（Statechart Diagram），是统一建模语言（UML）中的一种行为图，它主要用于描述一个对象在其生命周期内可能经历的各种状态，以及这些状态之间的转换。以下是对状态图的详细解释：

1.状态图的基本概念

目的：
- 描述对象在其生命周期内的动态行为。
- 展示对象在不同事件触发下的状态变化。
- 帮助理解和设计复杂对象的行为。
组成部分：
- 状态（State）：
  - 对象在某一时刻的条件或情况。
  - 状态用圆角矩形表示。
- 转换（Transition）：
  - 状态之间的改变，由事件触发。
  - 转换用带箭头的线条表示，箭头方向表示状态转换的方向。
- 事件（Event）：
  - 触发状态转换的外部或内部信号。
  - 事件通常与转换相关联。
- 动作（Action）：
  - 状态转换时执行的操作。
  - 进入状态时执行的进入动作，退出状态时执行的退出动作，和转换时执行的转换动作。
- 初始状态（Initial State）：
  - 对象生命周期的起点。
  - 用实心圆表示。
- 终止状态（Final State）：
  - 对象生命周期的终点。
  - 用带圆圈的实心圆表示。

2.状态图的作用

描述动态行为：
- 清晰地展示对象的状态变化和事件触发。
分析系统行为：
- 帮助分析系统的动态行为，发现潜在的问题。
设计系统行为：
- 为系统设计提供参考，确定对象的状态转换逻辑。
沟通交流：
- 是开发人员之间沟通的有效工具。

3.状态图的使用场景

描述复杂对象的生命周期：
- 例如，描述订单、用户会话或设备的生命周期。
设计用户界面：
- 描述用户界面元素的状态和转换。
嵌入式系统开发：
- 描述硬件设备的状态和响应。
协议设计：
- 描述通讯协议状态转换。

4.状态图的重要意义

清晰的状态转换：
- 状态图清晰地展示了对象的状态转换，便于理解和分析。
强调事件驱动：
- 状态图强调事件驱动，有助于发现事件处理中的问题。
便于沟通：
- 状态图是一种直观的图形化表示，便于开发人员之间的沟通。

十、活动图（Activity Diagram）

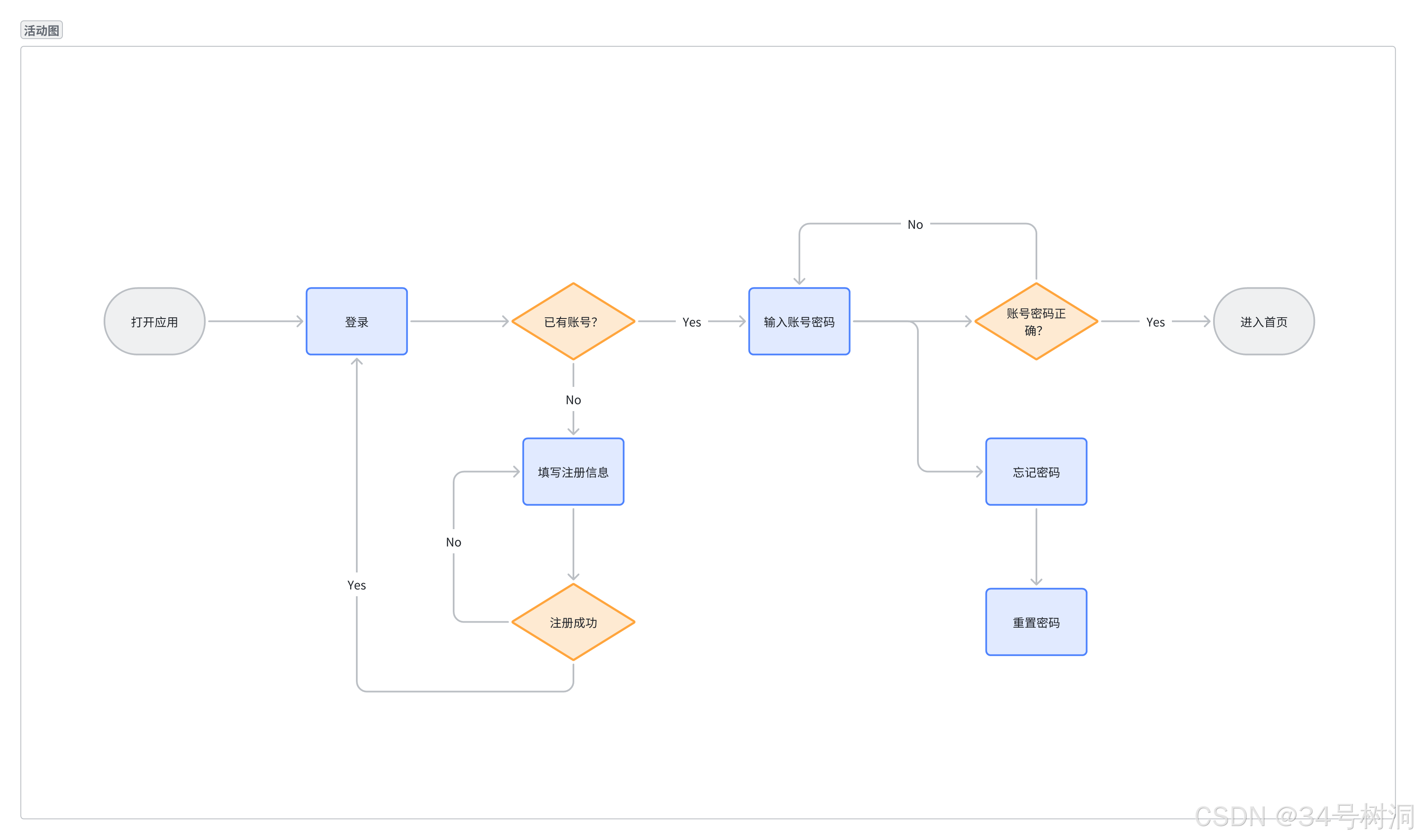

活动图（Activity Diagram）是统一建模语言（UML）中的一种行为图，它主要用于描述业务流程、工作流程或操作序列。以下是对活动图的详细解释：

1.活动图的基本概念

目的：
- 描述业务流程或操作序列。
- 展示活动的顺序和控制流。
- 帮助理解复杂的工作流程。
组成部分：
- 活动（Activity）：
  - 代表一个操作或任务。
  - 活动用圆角矩形表示。
- 动作（Action）：
  - 动作是活动图内最小的执行单元。
  - 动作是不可在细分的。
- 控制流（Control Flow）：
  - 表示活动之间的顺序关系。
  - 控制流用带箭头的线条表示，箭头方向表示活动的执行顺序。
- 初始节点（Initial Node）：
  - 表示活动的起点。
  - 用实心圆表示。
- 终止节点（Final Node）：
  - 表示活动的终点。
  - 用带圆圈的实心圆表示。
- 决策节点（Decision Node）：
  - 表示流程中的分支点。
  - 用菱形表示。
- 合并节点（Merge Node）：
  - 合并节点是用来把不同的控制流在汇聚到一起。
  - 用菱形表示。
- 分支（Fork）和汇合（Join）节点：
  - 表示并发执行的活动。
  - 用粗横线表示。
- 泳道（Swimlane）：
  - 表示活动的执行者或组织。
  - 泳道用垂直或水平的矩形框表示。
- 对象节点（Object Node）：
  - 代表流程中的数据对象。
  - 对象节点显示了活动之间的数据流。

2.活动图的作用

描述业务流程：
- 清晰地展示业务流程的步骤和顺序。
分析系统行为：
- 帮助分析系统的动态行为，发现潜在的问题。
设计系统流程：
- 为系统设计提供参考，确定活动的执行顺序和控制流。
沟通交流：
- 是开发人员、业务人员和用户之间沟通的有效工具。

3.活动图的使用场景

业务流程建模：
- 描述企业或组织的业务流程。
工作流程建模：
- 描述软件系统的操作流程。
算法设计：
- 描述算法的执行步骤。
用户界面设计：
- 描述用户界面的操作流程。

4.活动图的重要意义

清晰的流程描述：
- 活动图清晰地展示了活动的执行顺序和控制流，便于理解和分析。
强调流程控制：
- 活动图强调流程控制，有助于发现流程中的问题。
便于沟通：
- 活动图是一种直观的图形化表示，便于开发人员、业务人员和用户之间的沟通。

十一、9种UML类图对比表格

关键区别：

静态 vs. 动态：
- 类图、对象图、组件图和部署图主要描述系统的静态结构。
- 用例图、状态图、活动图、序列图和协作图主要描述系统的动态行为。
结构 vs. 行为：
- 类图、对象图、组件图和部署图属于结构图。
- 用例图、状态图、活动图、序列图和协作图属于行为图。
强调方面：
- 不同的图强调不同的方面，如交互顺序、对象关系、状态变化等。

图类型	目的	主要组成部分	强调方面	典型用途
用例图（Use Case Diagram）	描述系统的功能需求，从用户角度展示系统如何交互。	参与者（Actor）、用例（Use Case）、关联（Association）	功能需求、用户交互	需求分析、功能范围定义
类图（Class Diagram）	展示系统的静态结构，描述类、接口及其关系。	类（Class）、属性（Attribute）、操作（Operation）、关系（Relationship）	静态结构、对象模型	系统设计、代码生成
对象图（Object Diagram）	展示系统在某一时刻的实例状态。	对象（Object）、链接（Link）	实例状态、对象关系	验证类图、展示对象关系
状态图（State Diagram）	描述对象在其生命周期内的状态变化。	状态（State）、转换（Transition）、事件（Event）	对象行为、状态变化	描述复杂对象行为、状态转换
活动图（Activity Diagram）	描述业务流程或操作序列。	活动（Activity）、控制流（Control Flow）、决策节点（Decision Node）	业务流程、操作序列	业务流程建模、工作流程设计
序列图（Sequence Diagram）	描述对象之间的交互顺序。	对象（Object）、生命线（Lifeline）、消息（Message）	交互顺序、时间顺序	描述对象交互、消息传递顺序
协作图（Collaboration Diagram）/通信图（Communication Diagram）	描述对象之间的交互，强调对象之间的组织关系。	对象（Object）、链接（Link）、消息（Message）	对象关系、交互组织	描述对象交互、组织关系
组件图（Component Diagram）	描述软件系统的物理组件及其依赖关系。	组件（Component）、接口（Interface）、依赖（Dependency）	物理组件、依赖关系	系统架构设计、组件组织
部署图（Deployment Diagram）	描述软件系统在硬件上的部署情况。	节点（Node）、组件（Component）、连接（Connection）	物理部署、硬件配置	系统部署规划、硬件配置
