微服务架构：构建企业级中台系统的最佳实践

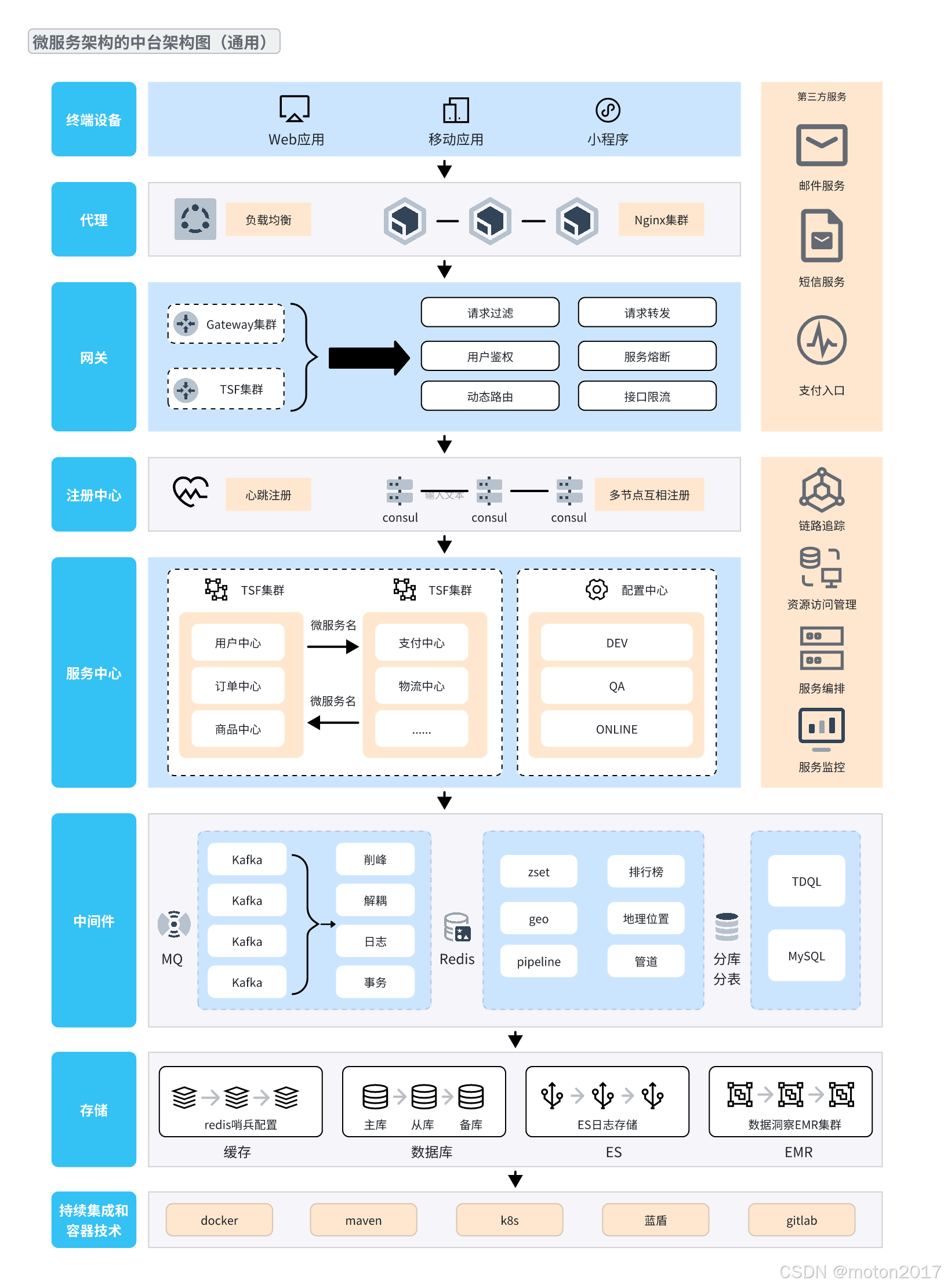

微服务架构的中台系统架构图核心思想：

该图描绘了一个基于微服务架构的中台系统。中台作为企业级能力复用平台，通过微服务的方式将通用能力进行封装和共享，从而提高效率、降低、并支持业务的快速创新。这是一个典型的多元化系统架构，它强调了服务的注册与发现、负载均衡、API网关、服务监控、队列追踪、消息队列、存储、数据库以及持续集成和容器化部署等关键组件。

基于微服务架构的中台系统(通用）

从上到下，从左到右，依次解析：

1. 终端设备（左上角）：

• 包含各种客户端，如Web应用、移动App、小程序等，它们通过API网关访问中台服务。

2.第三方服务(右上角):

• 以“短信服务”为例，表明架构会调用第三方服务，例如短信验证码、支付接口等。

3. 边缘设备（边缘中部偏上）：

• 可能是反向代理服务器，用于处理用户的静态资源请求，如图片、js、css等，了解服务器压力。

4. 负载均衡（LVS):

• LVS（Linux Virtual Server）是一种常见的四层负载均衡器，用于将用户请求分发到不同的负载服务器，提高系统的可用性和性能。

5. Nginx集群（中部偏上）：

• Nginx 是一种高性能的 Web 服务器和反向代理服务器，这里组成集群，用于七层负载均衡，根据 URL、Host 等信息将请求转发到不同的本地服务。

6. API网关（Gateway）：

• 网关是整个系统的入口，负责请求过滤、用户鉴权、服务熔断、动态路由、接口限流等。

  • 请求过滤：恶意请求，保障系统安全。

  • 用户鉴权：验证用户身份，防止未授权访问。

  • 服务熔断：当某个服务出现故障时，熔断机制可以防止故障爆发。

  • 动态路由：根据请求路由到不同的服务实例。

  • 接口限流：防止过多的请求冲击第三方服务，保证系统的稳定性。

7. 服务注册与发现（consul）：

• Consul 是一种流行的服务发现和配置管理工具。

  • 注册中心:服务启动时将自己的信息注册到Consul。

  • 心率检测：领事定期检查服务健康状态。

  • 多节点相互注册： Consul 集群集群相互注册，保证高可用。

8. 服务中心(TSF论坛):

• TSF (Tencent Service Framework) 是腾讯开源的微服务框架，这里指代的是微服务集群。

  • 业务服务：具体的业务逻辑实现。

  • 微服务名称：每个微服务都有唯一的名称，方便调用。

  • 服务编排： 将多个微服务组合成一个更大的应用。

  • DEV/QA/ONLINE： 表示不同的环境，如开发环境、测试环境和生产环境。

9. 服务监控:

• 监控微服务的运行状态，包括CPU、内存、请求量、响应时间等。

10. 随行追踪：

• 跟踪请求在微服务之间的调用路径，帮助定位问题。

11.配置中心：

• 统一管理微服务的配置，支持动态更新。

12.资源访问管理：

• 控制对系统资源的访问权限，保证安全性。

13. 中间件:

• 消息队列 (MQ/kafka)：用于异步处理请求，削峰填谷，提高系统性能和可用性。

  • 削峰：当请求量过大时，将请求放入消息队列，其中服务队列处理。

  • 日志:收集系统日志。

  • 事务：保证消息的可靠传输。

14.缓存（Redis）：

• Redis 是一种高性能的内存数据库，用于服务器热点数据，提高访问速度。

  • pipeline（管道）：批量执行Redis命令，提高效率。

  • zset ( 群体集合 )：用于实现排行榜等功能。

  • geo (断层):用于存储和查询断层信息。

15.存储（MySQL/TDSQL）：

• 存储持久化数据。

  • 分库分表：当数据量过大时，将数据分散到多个数据库和表中。

  • 主库/从库：主库负责写操作，从库负责读操作，提高数据库的运算能力。

  • TDSQL：腾讯遍布数据仓库，支持海量数据存储和分析。

16. 日志(ES/EMR论坛):

• 使用 Elasticsearch (ES) 收集和分析日志，EMR 集群用于大数据处理和分析。

17. 持续集成和容器技术（左下角）：

• docker：容器化技术，用于资源和部署应用。

• maven：项目管理工具，用于依赖管理和构建项目。

• k8s：指 Kubernetes In Single machine，一种轻量级的 Kubernetes 部署方案。

• gitlab：代码托管平台，用于版本控制和协作开发。

总结:

该图清晰地展示了一个完整的微服务架构，涵盖了从用户请求到数据存储的各个部分。它强调了高可用、高性能、可扩展和安全的架构设计理念，为构建大型异构系统提供了参考。

注意:

• 这只是一个通用的中台架构图，具体实现会根据业务需求和技术选型而有所不同。

• 对于各个组件的具体技术选型也只是示例，可以根据实际情况进行调整。
