Android中的设计模式-职责链模式

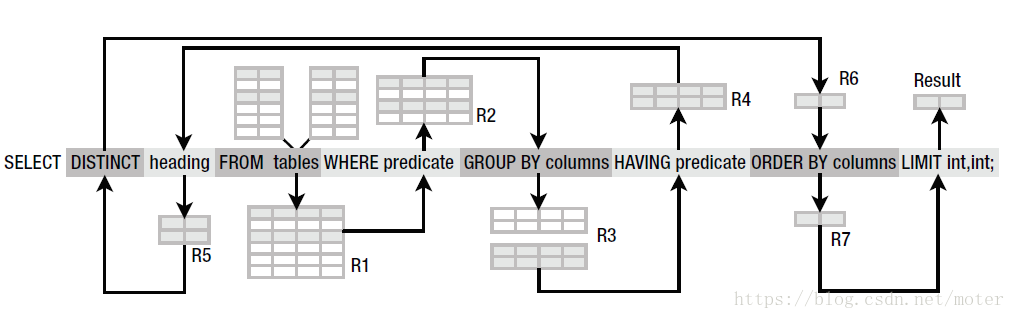

在介绍该模式之前，先提一个问题，下图是SQL语句select执行时结果集的流转图，如果让你编写解析该select语句的代码，你会怎样设计方案呢？因为在select语句中，有些字段不一定出现，如group、limit、where等，因此，肯定不能按照固定的语句格式来解析，最常见的方式可能就是，使用大量的if。。else if。。else if。。else。。语句，根据select中实际出现的字段去调用相应的处理函数。

这是典型的面向过程编程思维，大家想一下，如果程序中使用了大量的条件判断语句，对编写和维护代码时有什么影响。首先，跳来跳去的容易让人迷糊；再者，如果select语句的格式稍有调整，比如增加了一个字段，势必又要在解析程序中添加else if语句，再次为复杂的逻辑雪上加霜。我想大家都有这样的认识：当一个业务的处理逻辑非常复杂，整个处理流程又非常长时，还时不时的出现一连串的逻辑判断，程序代码就会变得难以维护，而且也容易产生bug。既然是面向对象编程，为什么要用面向过程的处理方式呢，那么有没有更为灵活简单的方案呢？

我们分析一下，该功能中容易变化的是哪部分，显然是select语句中的各个关键字语句。首先，它们的处理方式不相同，其次，有的关键字是必须出现的，有的可以出现也可以不出现。正是这些变化，才引起了那么多的if-else语句的复杂逻辑，那么就要考虑封装这些变化，怎样封装呢？使用对象。设想一下，根据每个语句字段定义一组处理器：如TableHandler, PredictHandler, GroupbyHandler, DistinctHandler, HavingHandler, LimitHandler，它们分别处理table、prediction、groupby等关键字语句，在它们内部实现判断是否出现这些字段的方法函数，比如对于GroupbyHandler，如果它发现传给它的字段是“group by”，那么该字段就应该由自己来处理。然后把这些处理器对象按照一定的顺序，放入一个链表中，然后前面的语句分析模块把解析后的字段对象依次传入这个链表，每个字段对象会依次通过这个链表中里面的各个Handler对象，后者通过调用自己的判断函数，检查是否是需要自己处理，如果需要处理，就进行处理，如果不是则传入下一个handler，直到处理为止。

看看它的优点：1、首先去除了大量的if。。else if。。语句；2、灵活，如果select有新的字段添加，生成一个新的Handler对象加入处理器链即可，可以动态添加，不改动其它代码逻辑；3、处理逻辑清晰，程序易懂，可读性强；4、请求和处理分开了，请求不关心由谁来调用，只是把数据注入链就行了。

这就是职责链模式，先看一下职责链的定义和结构图：
使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这些对象连成一条链，并沿着这条链传递该请求，直到有一个对象处理它为止。

它的特点是让一系列的Handler对象组成一条流水线，让数据从流水线中通过，只要把数据放入第一个handler，就会自动流动起来。Select语句中的查询条件不就相当于被处理的数据对象吗？示意图中的箭头，不正如同流水般流动吗？只要表示它的字段存在，它就会去处理请求（调用处理函数），彻底解耦了上面复杂的if-else语句。因此，该模式的关键词是：串行链。

首先，对请求进行处理，是容易变化的地方，每种处理方式都有自己的处理方法，那就定义一个类来封装这个处理方式，即Handler类，每个ConcreteHandler继承Handler，实现自己的处理方法。

其次，把选择分支操作变成了顺序执行操作，即拆分每一个逻辑判断，把它放到独立的Handler对象中。当然，把选择分支执行转化为顺序执行，不是不要逻辑判断了，而是把逻辑判断放到一个个的职责模块里去了，也就是把一连串的复杂逻辑判断降低到一个简单的逻辑判断（一般只是一条if语句），是个降维的过程，这就为编程带来了方便，避免了因为逻辑复杂而带来的出错风险。这也符合人类的思维习惯，想完一步再想下一步，不再是让人头大的一连串if-else语句。

职责链模式也可以看作是流水线-处理器架构模式的实现，常用来实现拦截、过滤等功能，流水线里面设置了一系列的处理器，就像流水生产线上的工位一样，产品依次通过不同的岗位，在每个岗位上完成不同的操作，最后成了成品。就像生产不同的产品，装配不同的岗位一样，流水线上可以进行不同处理器的动态组合，完成不同业务的组合。

该模式在服务器中的比较常见，几乎成为后端服务器的标准实现方案了：网络连接管理一般使用Reactor/Preactor模式，而业务处理使用Pipeline+filter模式，就是职责链模式。比如Tomcat web服务器，有一条流水线，它的第一个处理器就是解析http的报文，生成本地数据对象，传入后面一个个的处理器进行处理，由最后一个处理器生成http响应报文；就算是普通业务的应用服务器也很常见，如Netty框架，开发应用时第一步就是设置Pipeline，第一个就是DecodeHandler，对请求包进行解码，中间是和具体业务相关的Handler进行业务处理，最后一个处理器是EncodeHandler，对响应报文进行编码输出。

该模式在实现时，Handler一般采用模板方法模式，定义固定的处理流程方法（模板方法模式中的template method），把判断是否是由自己处理的方法（hook method）用abstract修饰，留待具体的ConcreteHandler去重写实现。

使用该模式的常见场景是，向多个接收者对象提交一个请求，但不明确哪个接收者能处理，处理该请求的对象只能在运行时动态确定，比如有拦截、过滤等场景。例如Windows操作系统中，我们要拦截对硬盘的读写操作，可以开发一个VxD虚拟设备驱动程序，去拦截系统的IO操作命令，对VxD的安装、卸载，对应的就是在职责链上添加、删除不同的handler而已。

当然，也可以武断的说，如果在程序中有大量的if。。。else。。。条件判断，特烦它们，想去掉，也可以使用该模式（把选择分支执行变为顺序执行）。

在Android框架中使用职责链模式的典型例子，是Touch事件的处理过程，由各个GroupView及View组成了一个View层级树，对这个树的遍历就组成了一个串行链。捕捉Touch事件的程序不知道是哪个应用的哪个View对象能够处理当前事件，只能把事件注入职责链中，谁感兴趣谁来处理。当一个Touch事件经过这个链时，由各个GroupView或View自己判断是否对该事件进行拦截处理，如果需要，就进行处理，来响应这个Touch事件，而且View对象可以在布局中随意增减，对Touch事件的处理逻辑没有任何影响和改动，大家可以根据源码来分析一下。

链有几种运转方式，个人进行了总结：
1. 击鼓传花型
数据在链中流转时，中间有可能会被中断。例如，要对一组文件按照后缀名进行分类并进行相关处理，比如可以划分为音乐文件、视频文件、图片文件等，显然一个文件只能属于其中的一种类型，要么是音乐文件要么是视频文件，不可能二者都是。一个文件在经过Handler组成的串时，如遇到一个Handler能处理它，显然没必要继续后面的流程了，处理完就可以中断退出。
2. 流水线型
数据在链中流转时，就像生产流水线一样，从第一个一直运行到最后一个，中间不会退出。例如，要根据文件的某种属性进行分组，比如根据文件创建的时间、文件的大小等，因为一个文件可能既是大文件也是新创建的文件。因此一个文件在流经Handler链时，只能让所有的Handler全部处理一遍才能确定它到底属于哪几个分组，显然中间是不可以提前退出的。
3. 往返型
数据在链中流转时，从头到尾，又从尾返回到头。例如，分布式缓存框架infinispan，在对数据进行缓存管理时，就使用了这样的方式，比如在实现事务时，我们知道事务有原子性，一个事务处理完后才能处理下一个事务，中间不能打断，infinispan通过事务拦截器来实现的：在进入事务拦截器时，获取事务锁，这样别的事务请求进入职责链时就取不到锁，进不来了；当经过一级级的拦截器处理完后，又返回到事务拦截器时，释放锁，这时，别的事务取得锁，就能继续进行了。没有采用数据库那种事务处理的锁方式，因为有的场合不需要事务，这样就不用向链中添加事务拦截器了，相当于在需要时，就向链中动态加入处理事务的Handler，可以随意组合，动态扩展，非常灵活。
4. 试探型
类似于往返型，数据在链中流转时，当一个Handler收到请求后，先不处理，直接推给下一个handler，看看下一个是否处理。如果下一个处理了，它就不进行处理；如果没有处理，原路返回来了，就看看自己是否能够处理；如果自己能够处理，就进行处理；如果不能处理，就返回上一级的handler。比如Java类加载的双亲委派加载法，以及Android中的Touch事件在View体系中的处理就类似于这种类型。
