计算机组成原理（9）控制单元

控制单元

• 微操作命令分析
• 控制单元的功能

微操作命令分析

完成一条指令分4个工作周期

• 取指周期

  • 现行指令地址PC发送给MAR，继而送至地址线
  • 向主存发送"读"命令
  • 将MAR所指主存单元指令将数据总线送到MDR中
  • 将MDR中指令送到指令寄存器IR中
  • 指令操作码送至CU中译码
  • 形成下一条指令地址，PC+1


• 间址周期

  • 将指令中形式地址部分送至MAR
  • 向主存发送"读"命令
  • 将MAR所指主存单元内容（有效地址）经数据总线送至MDR中
  • 将有效地址送至指令寄存器地址字段


• 执行周期(分三类)

• 三类指令的指令周期
  [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CgtSj9G1-1634723872716)(assets/三类指令指令周期.jpg)]

  • 非访存指令

  • 访存指令

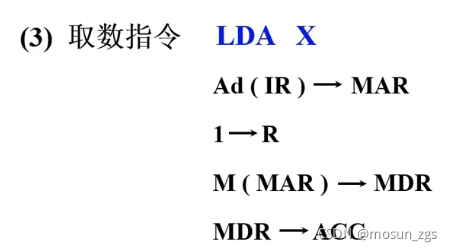

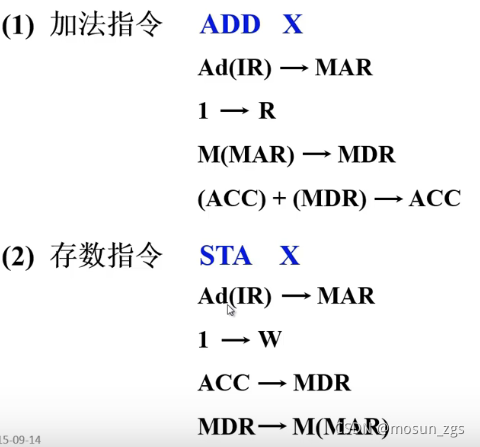

    • 常见有加法指令、存数指令和取数指令




  • 转移指令
    • 无条件转移
    • 条件转移
