STM32野火keil 工程用CLion创建模板

这两天尝试用Clion修改原来 野火霸道V2开发板 的Keil例程工程，碰到好多问题，总算跑通了，可以正常编译下载，串口打印。这些碰到的问题都记录在之前的文章里。

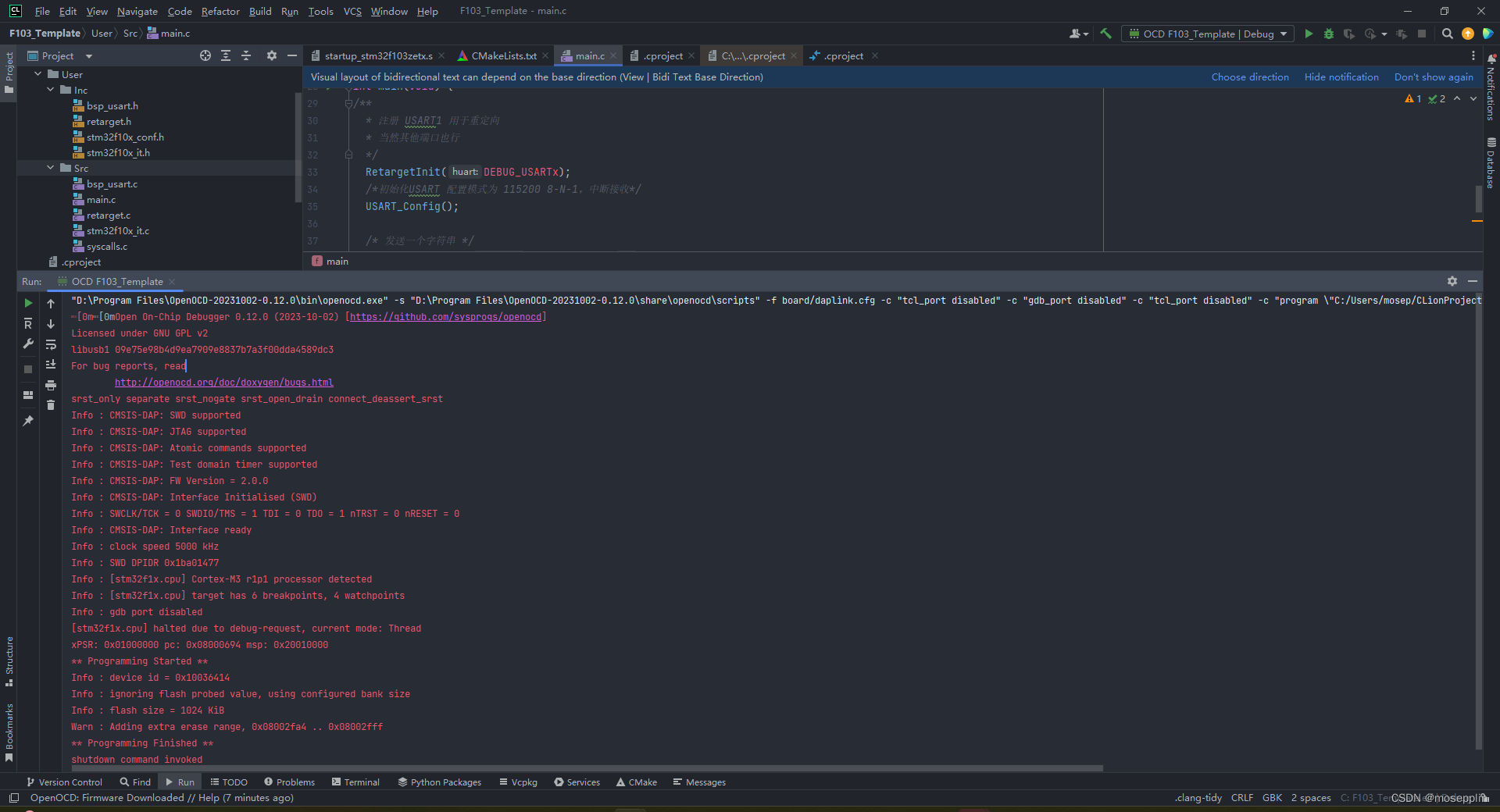

最后我得到了这个工程，将它命名为F103_Template（红色部分是下载到开发板成功时的控制台日志）：

 我这个跑通的CLion工程是在原来的 USART1接发 Keil工程的基础上转换过来的。

日后继续看B站视频，但要用Clion学习其他没有学完的例程。所以配套的Keil例程都要转换成CLion工程。这里整理一下怎样将某个Keil工程快速转换成CLion工程。这个过程会用到上面已经跑通了的CLion工程。

注：之前已经写了文章怎样把Keil工程转化成CLion工程，这篇文章的目的是为了尽量简化将Keil工程转化为CLion工程的繁琐流程（尽管还是不够精简，多希望有个批处理文件可以一键修改😂）。

下面以

一、用CLion创建工程

1.新建并链接STM32CubeMX

File → New → Project → STM32CubeMX

填入自己的项目名称，请避免用中文。

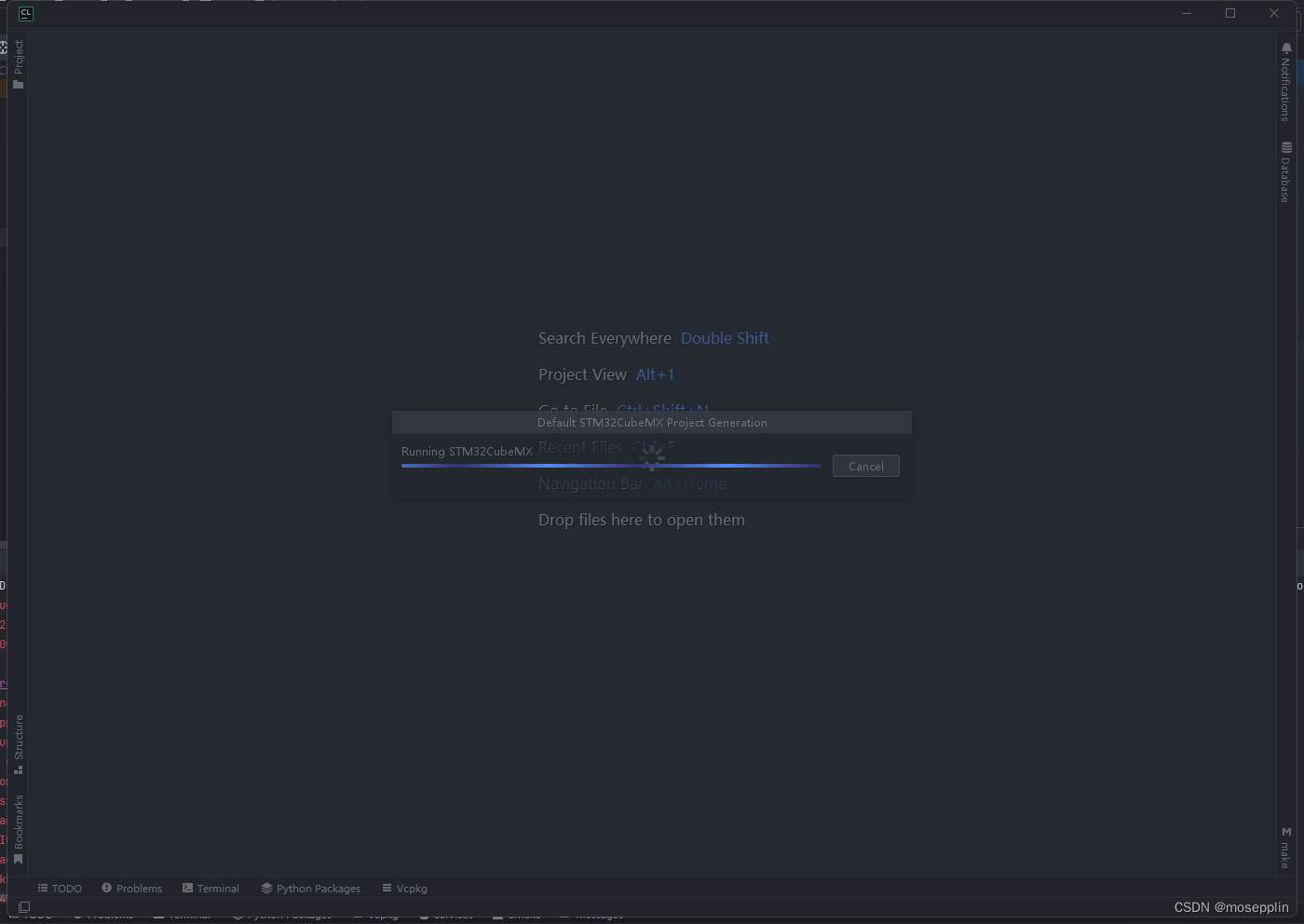

等待STM32CubeMX启动：

选择适合自己开发板的配置文件（我选择的是自制的，相关问题移步参考文章1）：

点击打开STM32CubeMX

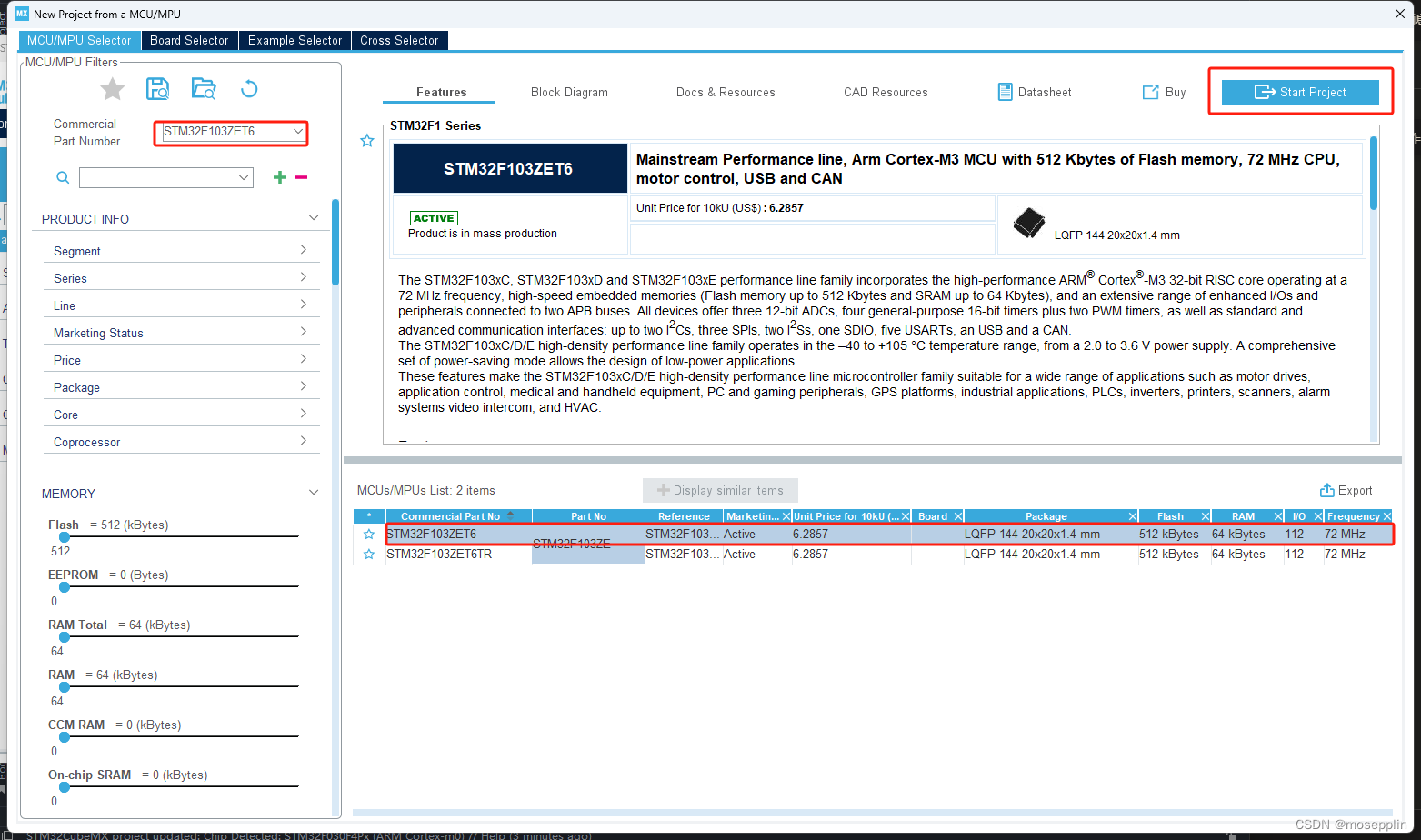

选择对应的芯片型号，开始创建Project：

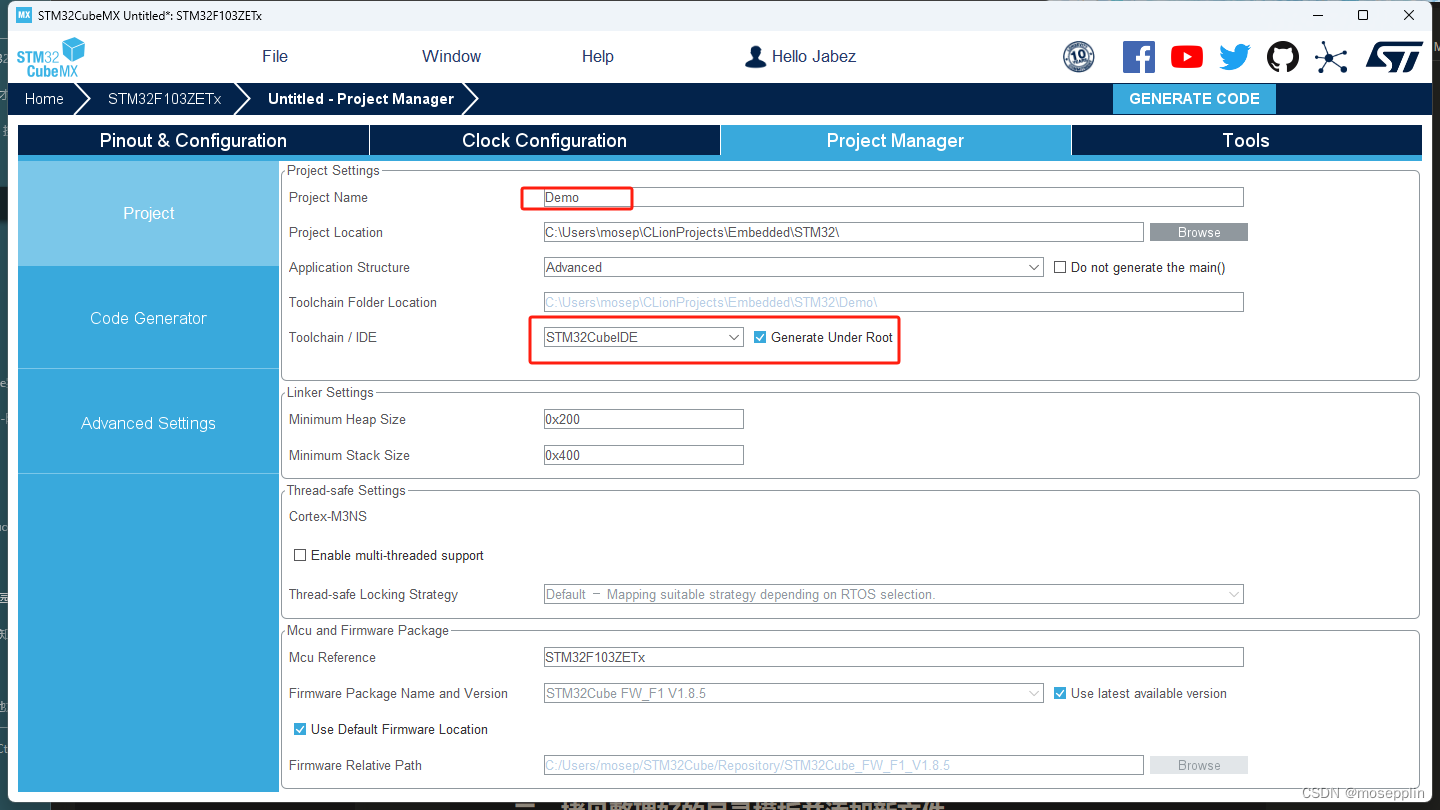

Project Manager里如下设置：

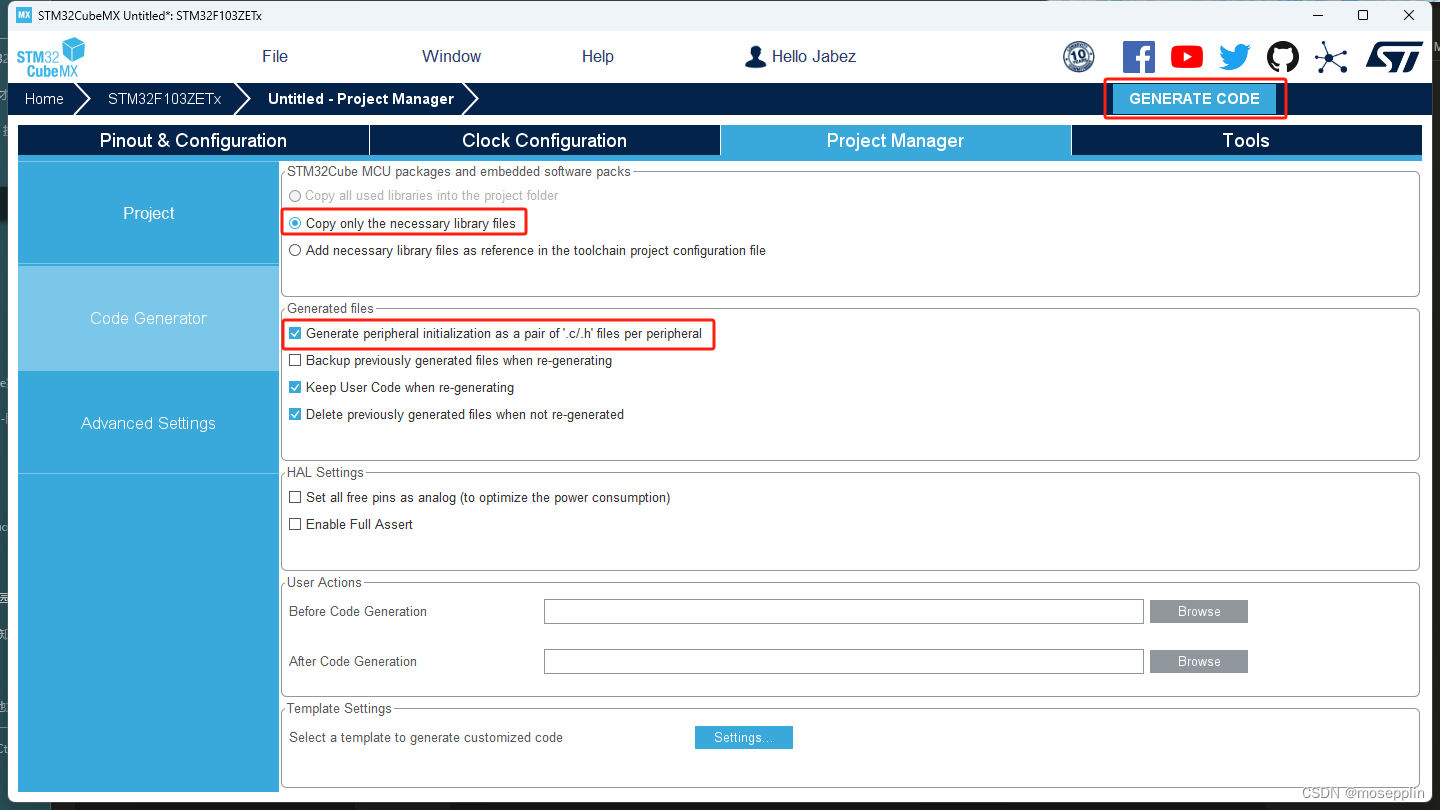

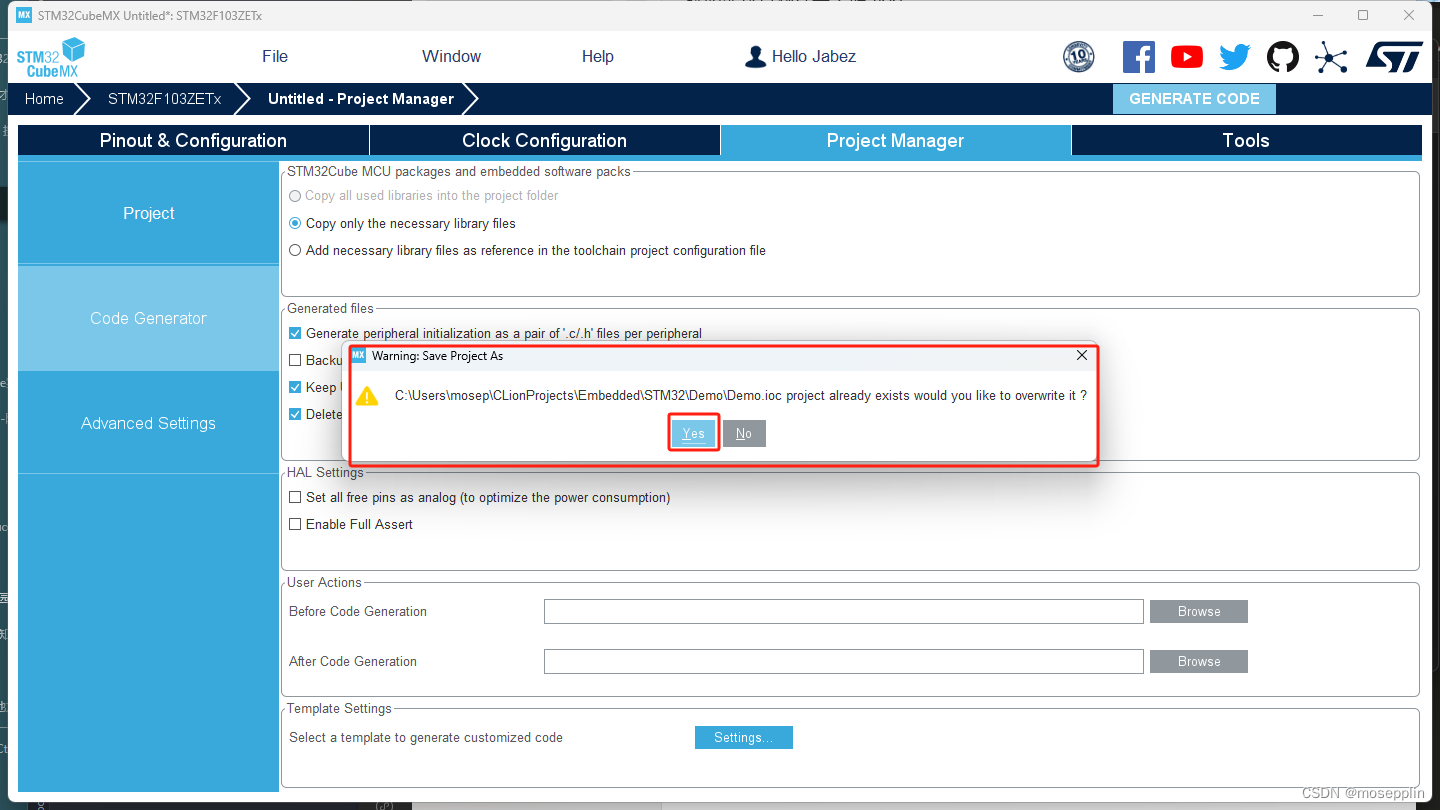

最后点击GENERATE CODE生成项目代码，选择Yes：

至此可以关闭CubeMX软件。

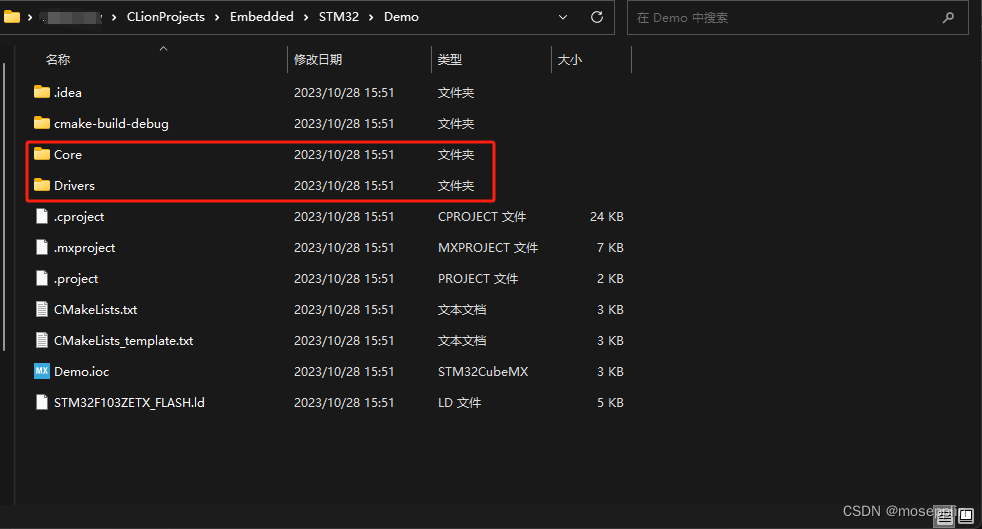

GENERATE CODE之前的文件夹：

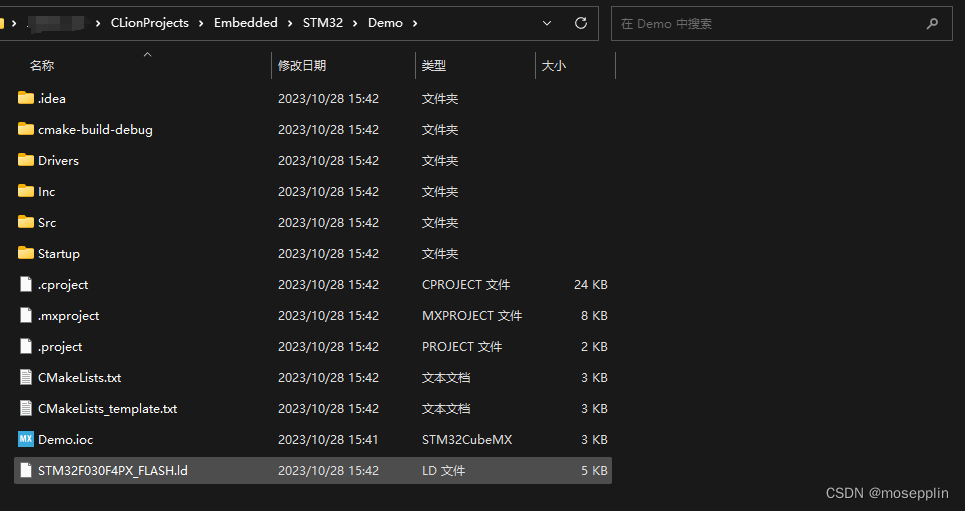

GENERATE CODE之后的文件夹：

2.用修改文件的方式生成工程

要生成工程其实也可以不用这种方式，可以直接拷贝之前整理好的模板工程F103_Template，修改 project 相关文件（貌似是.cproject和.project这两个文件）内的信息，使之成为新的工程，但涉及到的文件修改比较繁杂，等我研究试好了再总结一下看哪一种更便捷。

二、拷贝整理好的目录模板并添加新文件

将生成的文件夹下的Core文件夹和Drivers文件夹删除，因为要用到的标准库文件，我们自己已经整理好了一份，把这一份删除。

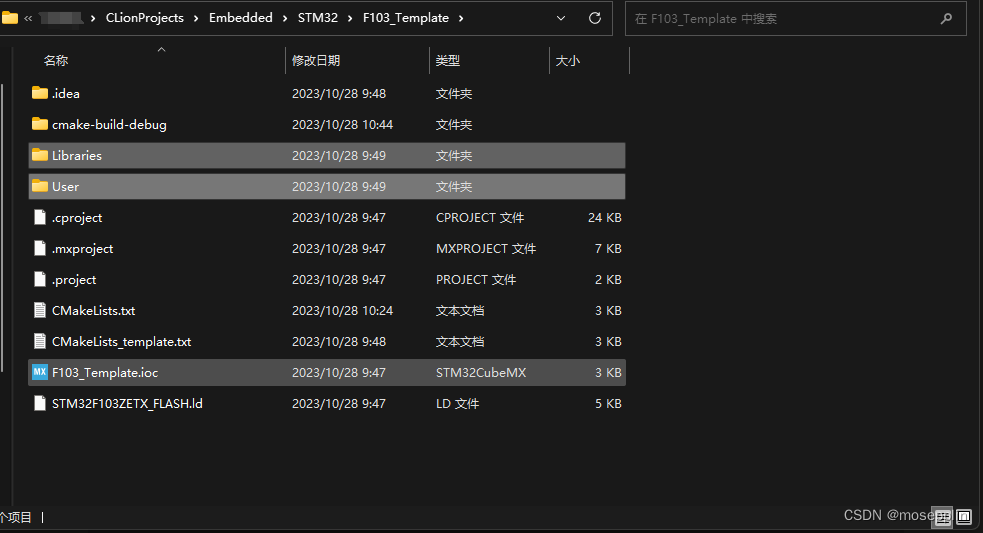

F103_Template文件夹里有整理好的文件目录，就是Libraries文件夹和User文件夹，可以拿来直接拷贝给新工程用。

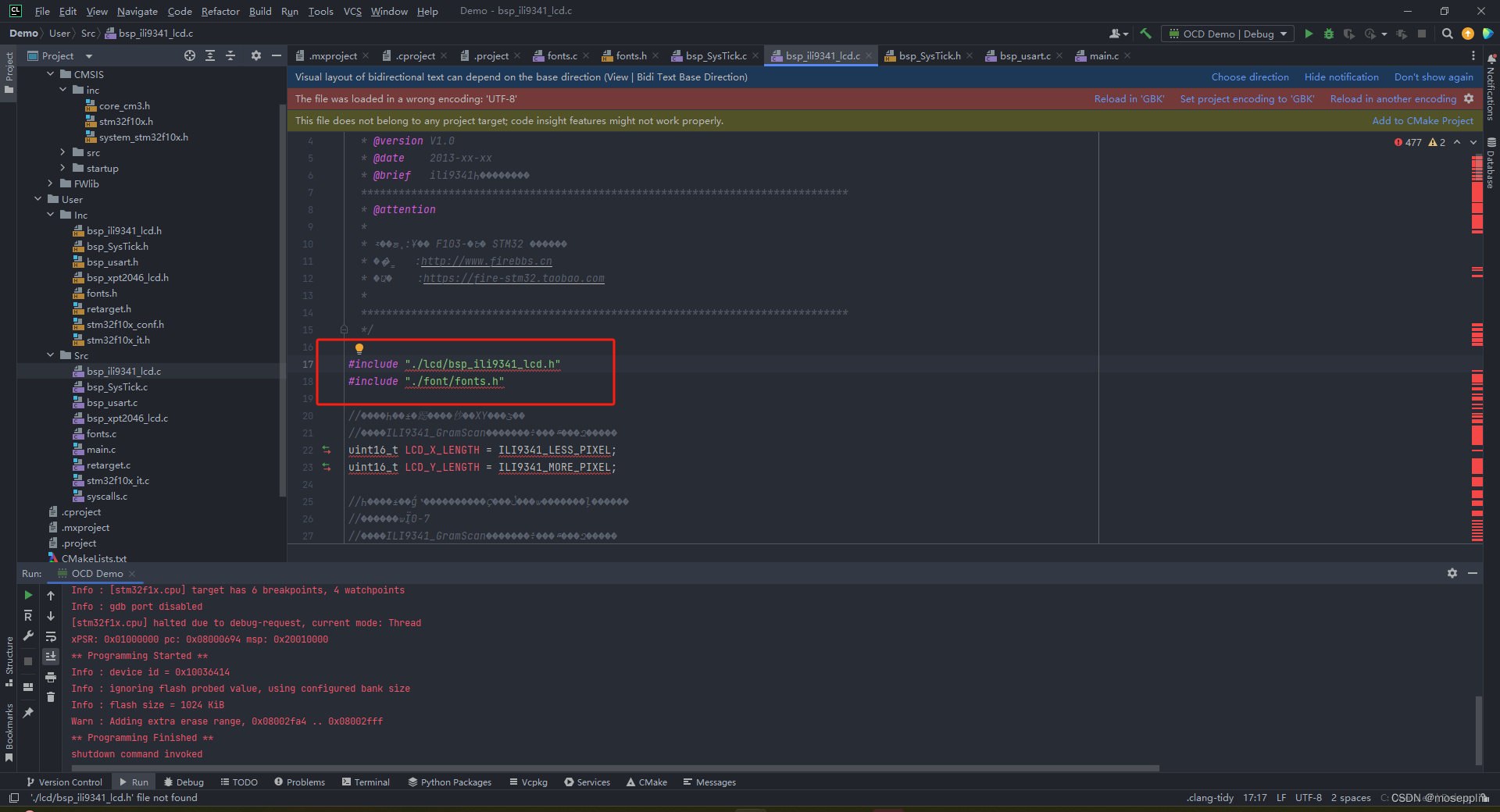

然后添加Keil工程中的其它额外的.h和.c文件进来。放到User的Inc和Src里面。不过记得要把一些头文件包含的语句修改一下，因为我们全都放在Inc和Src里了，只保留文件名即可。例如：

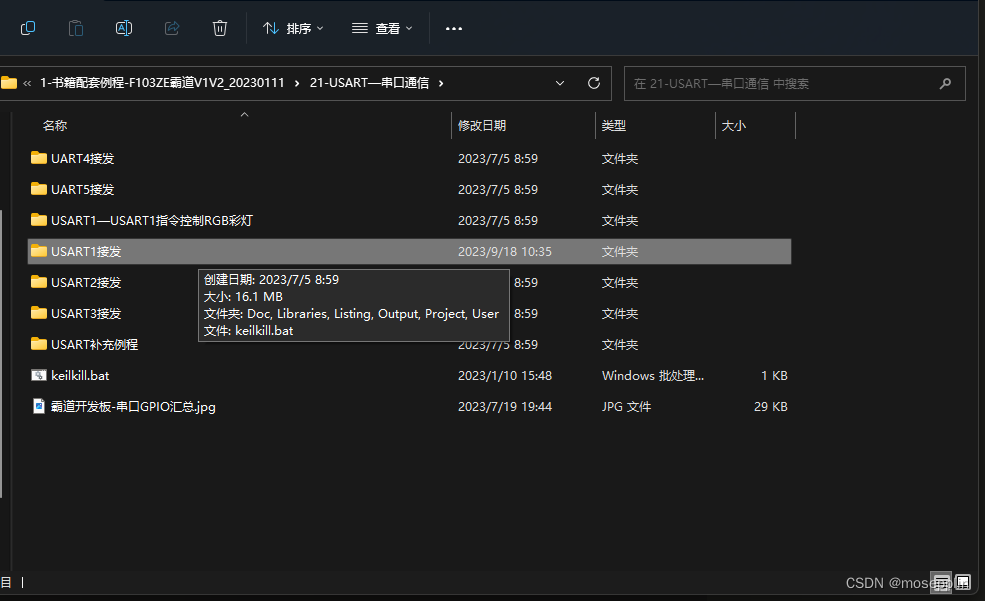

例如，我转换下列Keil工程：

把文件搬到CLion工程里：

三、修改CMakeList

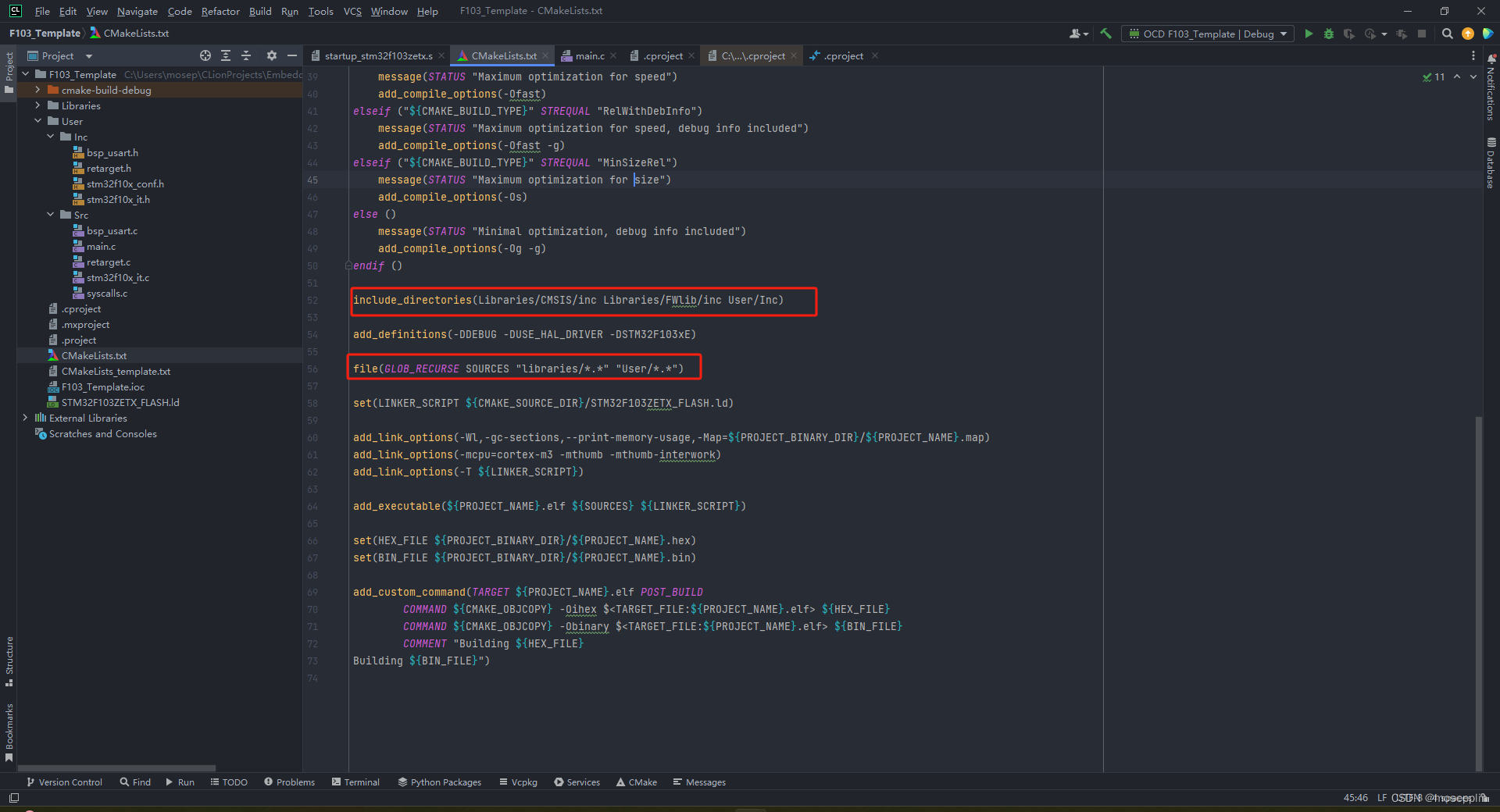

用CLion打开工程，找到CMakeLists.txt文件，找到下列两行

修改为：

其实就是目录修改一下，因为我们整理了目录，和自动生成的目录不一样了。

include_directories(Libraries/CMSIS/inc Libraries/FWlib/inc User/Inc)


file(GLOB_RECURSE SOURCES "libraries/*.*" "User/*.*")

然后控制台刷新CMake：

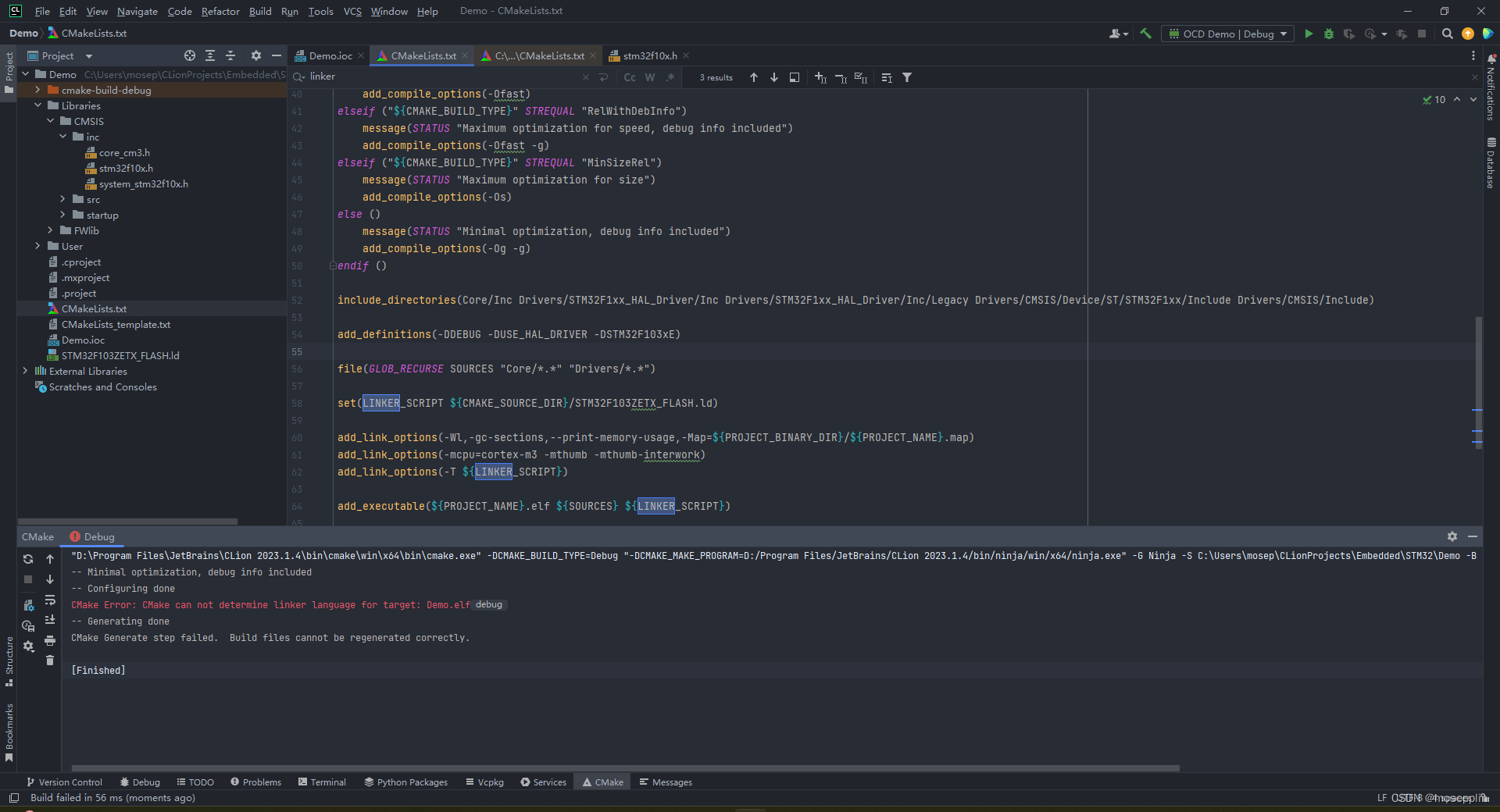

如果不改这这两处，则会出现下列提示：

CMake Error: CMake can not determine linker language for target: Demo.elf

四、编译/下载工程

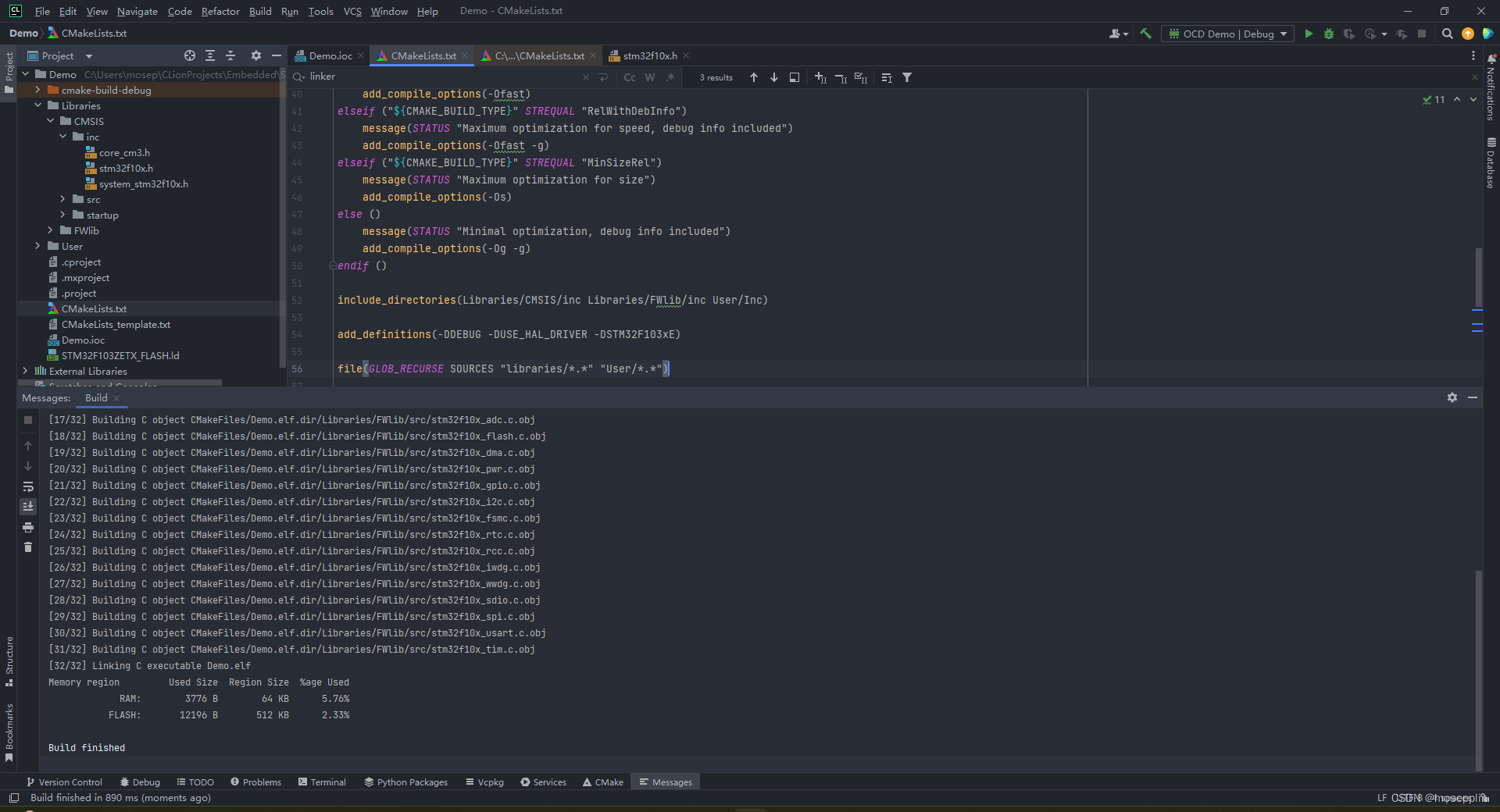

点击build：

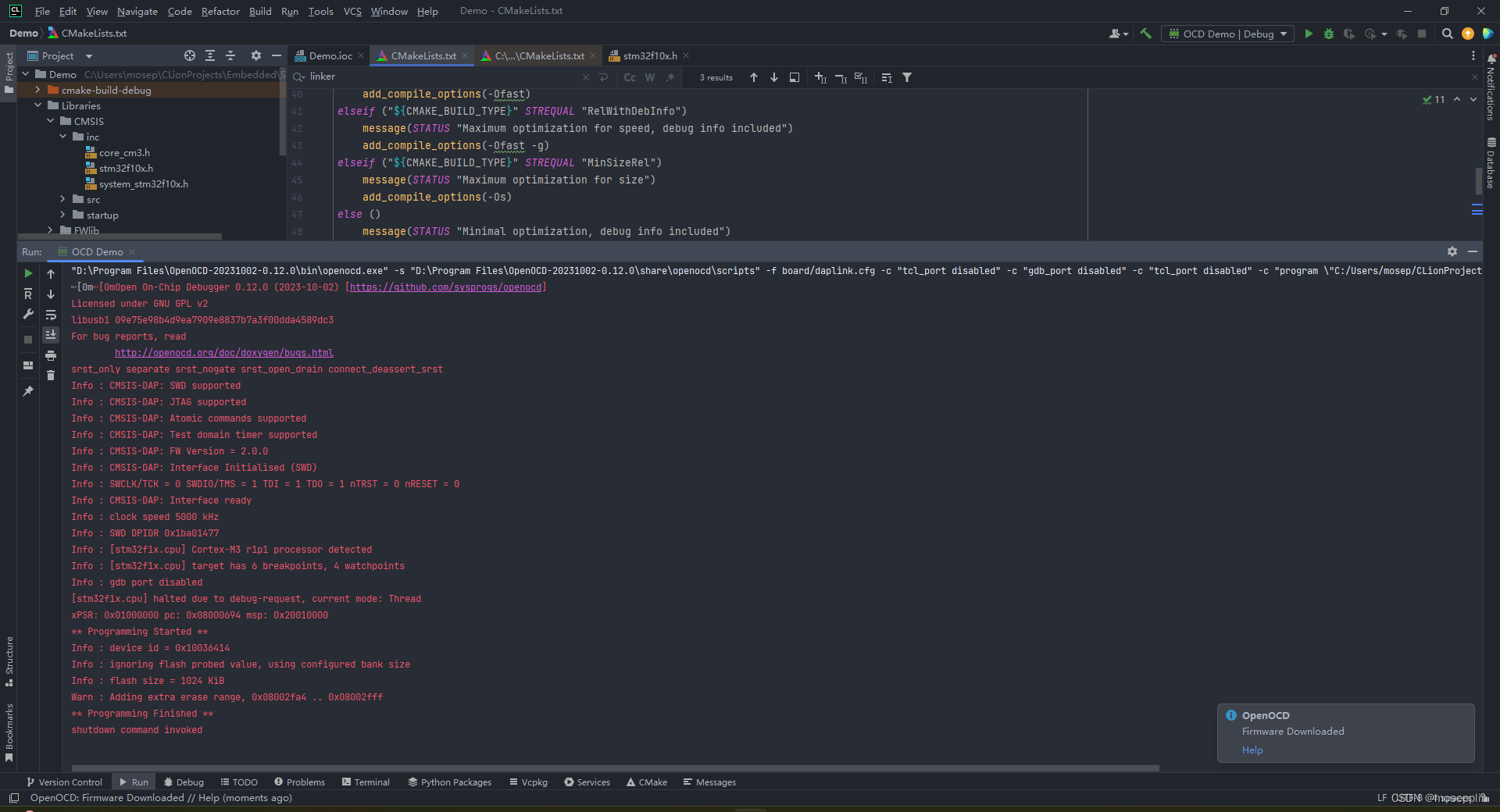

连接开发板到电脑，开发板上电，CLion中点击run（因为我的CLion已经配置好了OCD）：

下载成功！！！

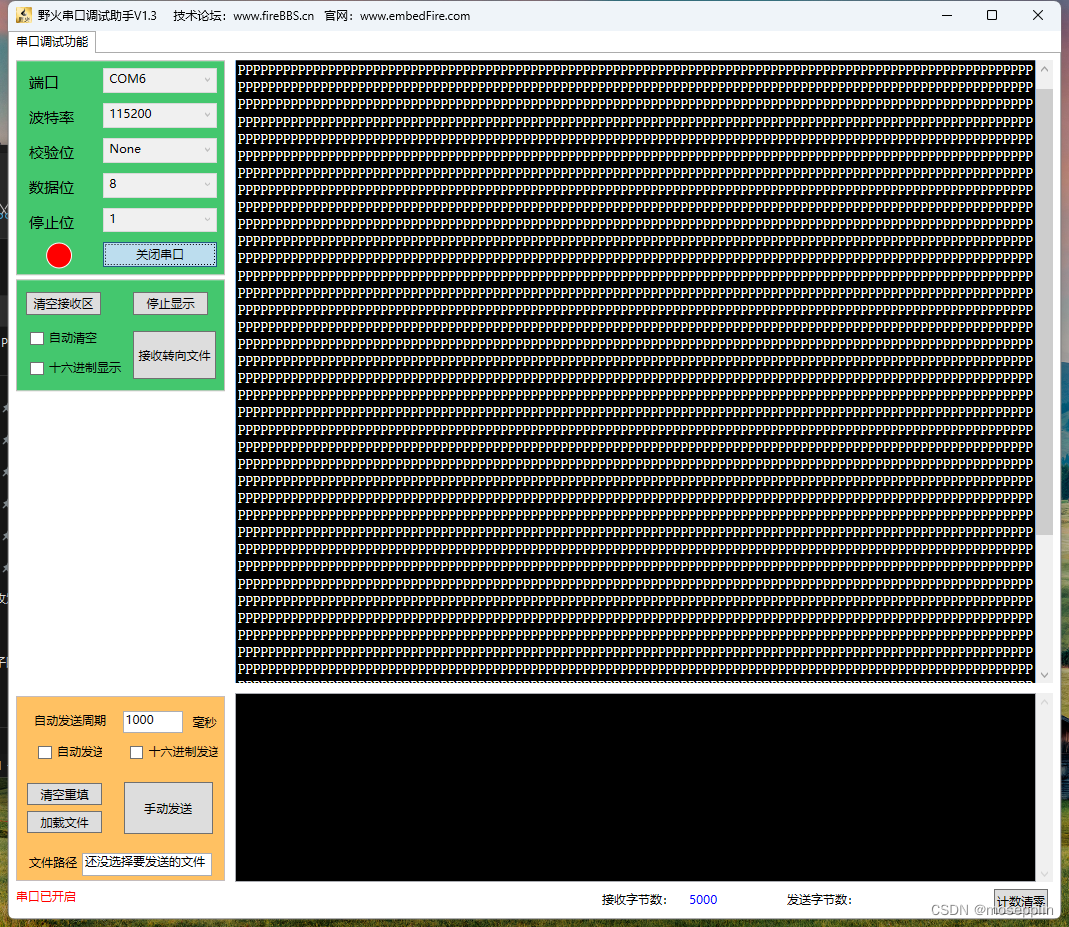

验证程序效果：

/*********************************************************************************************/
【*】程序简介

-工程名称：DMA 存储器到外设模式实验
-实验平台: 野火STM32 霸道 开发板

【 ！】功能简介：
利用DMA向串口发送大量的数据，同时让CPU控制LED的状态

【 ！】实验操作：
把编译好的程序下载到开发板。程序运行后在串口调试助手可接收到大量的数据，同时开发板上RGB彩色灯不断闪烁。

开发板LED灯正常闪烁。

五、补充说明

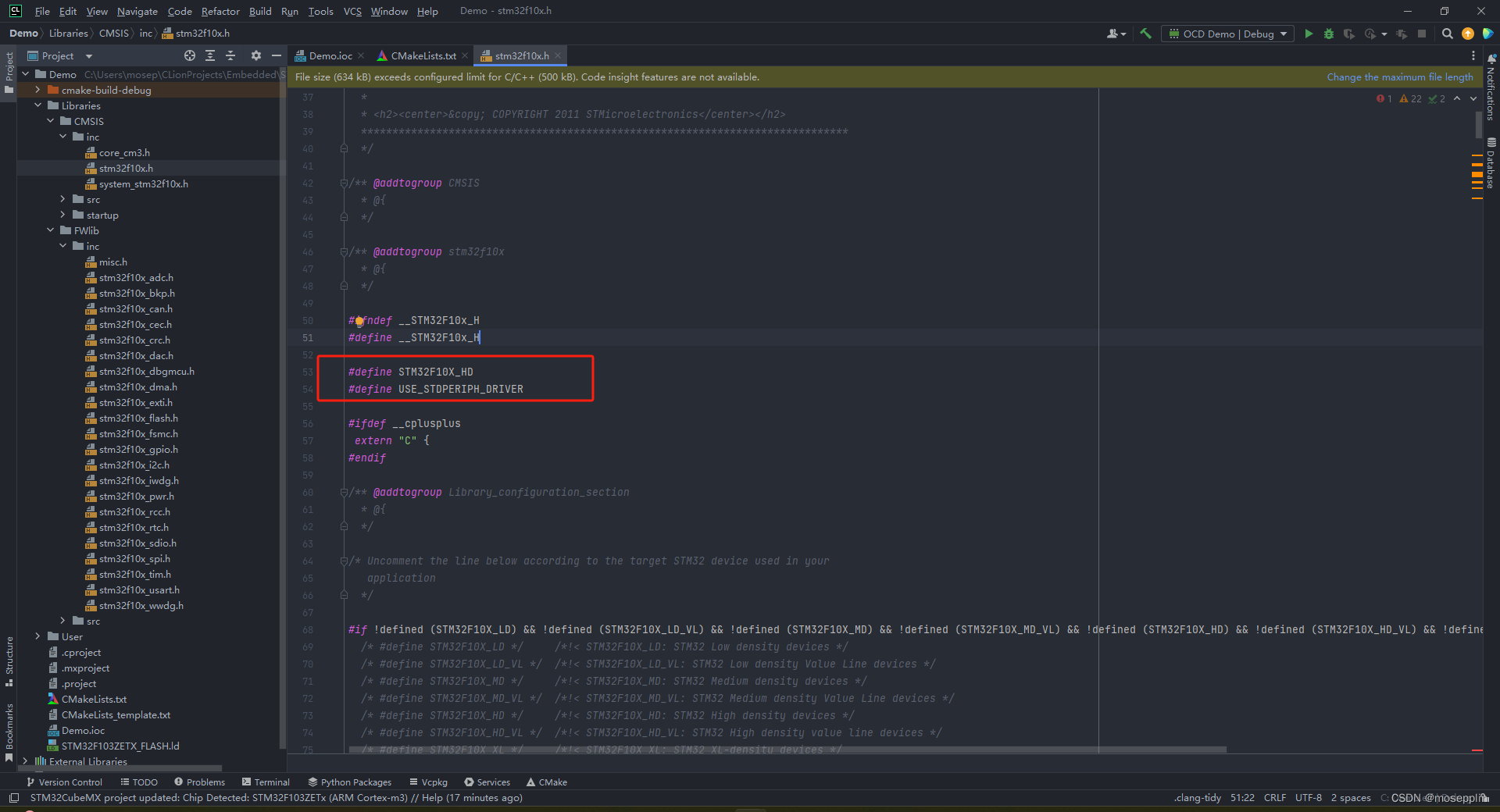

Libraries/CMSIS/inc/stm32f10x.h文件里的两处宏定义很重要，因为我整理好的目录里这个文件是修改好了的，所以没特别提出来。

#define STM32F10X_HD
#define USE_STDPERIPH_DRIVER

参考文章：

1.【教程】手把手教你用Clion进行STM32开发【如何优雅の进行嵌入式开发】 - 知乎 (zhihu.com)
