HDFS原理深入理解

1.HDFS概述

1)数据量越来越多，在一个操作系统管辖的范围存不下了，那么就分配到更多的操作系统管理的磁盘中，但是不方便管理和维护，因此迫切需要一种系统来管理多台机器上的文件，这就       是分布式文件管理系统。

2)是一种允许文件通过网络在多台主机上分享的文件系统，可让多机器上的多用户分享文件和存储空间。

3)通透性。让实际上是通过网络来访问文件的动作，由程序与用户看来，就像是访问本地的磁盘一般。

4)容错。即使系统中有某些节点宕机，整体来说系统仍然可以持续运作而不会有数据损失【通过副本机制实现】。

5)分布式文件管理系统很多，hdfs只是其中一种，不合适小文件。

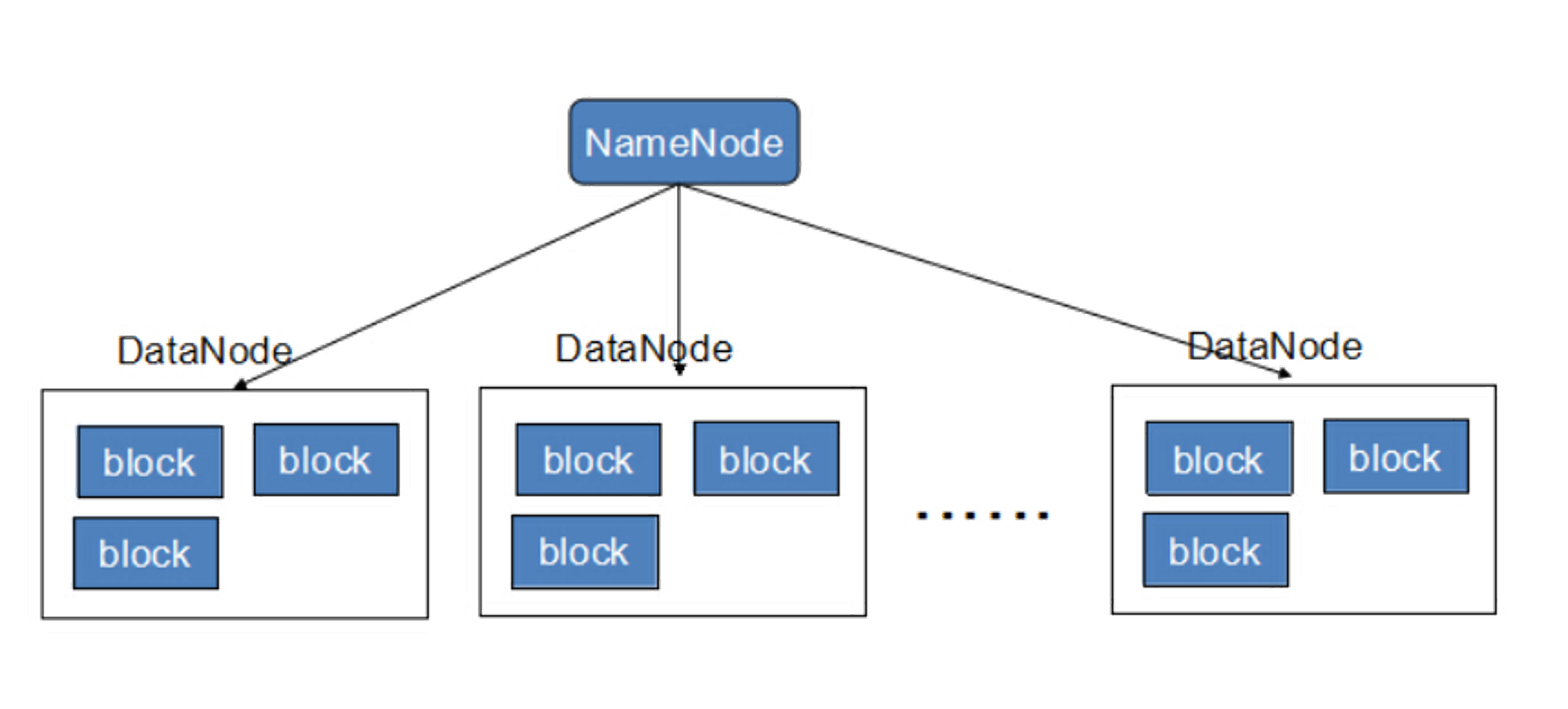

2.hdfs架构

NameNode

NameNode是整个文件系统的管理节点。它维护着整个文件系统的文件目录树，文件/目录的元信息和每个文件对应的数据块列表。接收用户的操作请求。

文件包括：

　　fsimage:元数据镜像文件。存储某一时段NameNode内存元数据信息。

　　edits:操作日志文件，namenode启动后一些新增元信息日志。

　　fstime:保存最近一次checkpoint的时间

以上这些文件是保存在linux的文件系统中。

hdfs-site.xml的dfs.namenode.name.dir属性

secondary namenode

DataNode

提供真实文件数据的存储服务。

文件块（block）：最基本的存储单位。对于文件内容而言，一个文件的长度大小是size，那么从文件的０偏移开始，按照固定的大小，顺序对文件进行划分并编号，划分好的每一个块称一个Block。2.0以后HDFS默认Block大小是128MB，以一个256MB文件，共有256/128=2个Block.

hdfs-site.xml中dfs.blocksize属性

不同于普通文件系统的是，HDFS中，如果一个文件小于一个数据块的大小，并不占用整个数据块存储空间 Replication。多复本。默认是三个。

hdfs-site.xml的dfs.replication属性

3.HDFS写数据流程

（1）客户端通过Distributed FileSystem模块向NameNode请求上传文件，NameNode检查目标文件是否已存在，父目录是否存在。

（2）NameNode返回是否可以上传。

（3）客户端请求第一个 Block上传到哪几个DataNode服务器上。

（4）NameNode返回3个DataNode节点，分别为dn1、dn2、dn3。

（5）客户端通过FSDataOutputStream模块请求dn1上传数据，dn1收到请求会继续调用dn2，然后dn2调用dn3，将这个通信管道建立完成。

（6）dn1、dn2、dn3逐级应答客户端。

（7）客户端开始往dn1上传第一个Block（先从磁盘读取数据放到一个本地内存缓存），以Packet (64K)为单位，dn1收到一个Packet就会传给dn2，dn2传给dn3；dn1每传一个packet会放入一个应答队列等待应答。

（8）当一个Block传输完成之后，客户端再次请求NameNode上传第二个Block的服务器。（重复执行3-7步）。

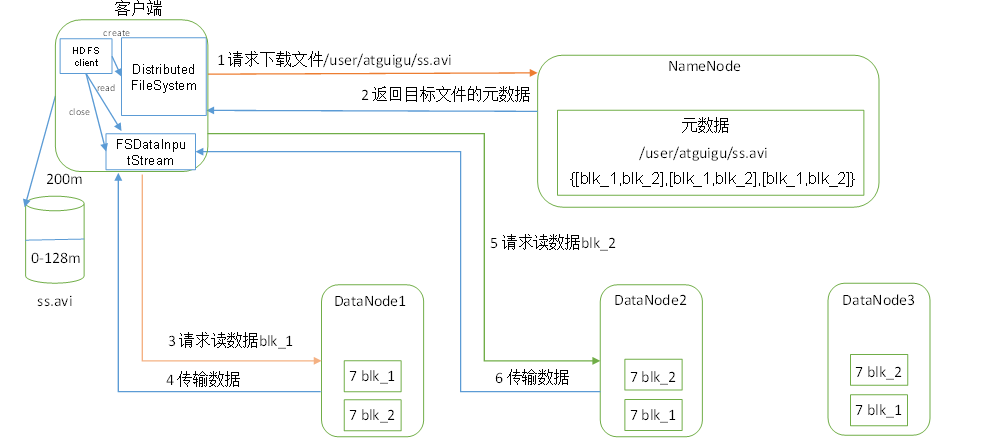

4.HDFS读数据流程

（1）客户端通过DistributedFileSystem向NameNode请求下载文件，NameNode通过查询元数据，找到文件块所在的DataNode地址。

（2）挑选一台DataNode（就近原则，然后随机）服务器，请求读取数据。

（3）DataNode开始传输数据给客户端（从磁盘里面读取数据输入流，以Packet为单位来做校验），先读距离最近的，然后一次读，串行读

（4）客户端以Packet为单位接收，先在本地缓存，然后写入目标文件。

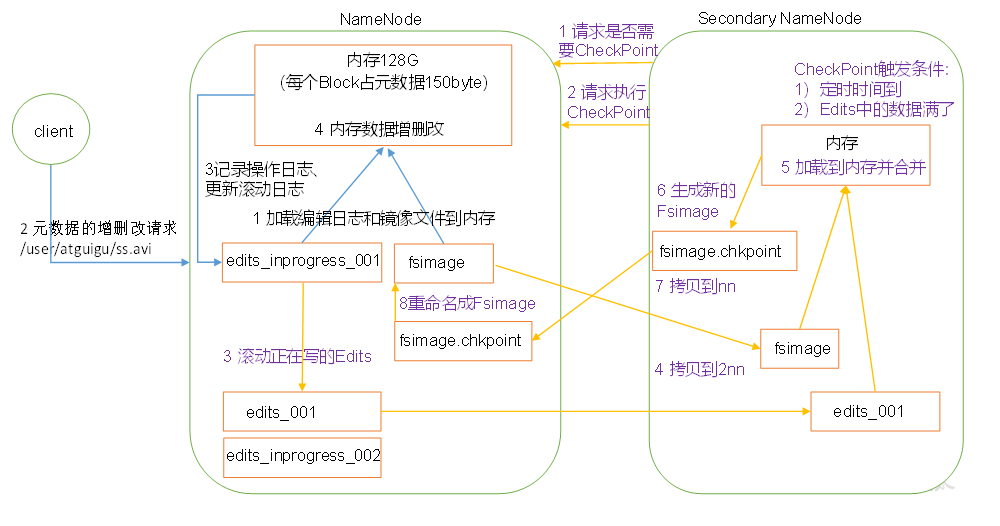

5. NameNode和SecondaryNameNode工作机制

1）第一阶段：NameNode启动

（1）第一次启动NameNode格式化后，创建Fsimage和Edits文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存。

（2）客户端对元数据进行增删改的请求。

（3）NameNode记录操作日志，更新滚动日志。

（4）NameNode在内存中对元数据进行增删改。

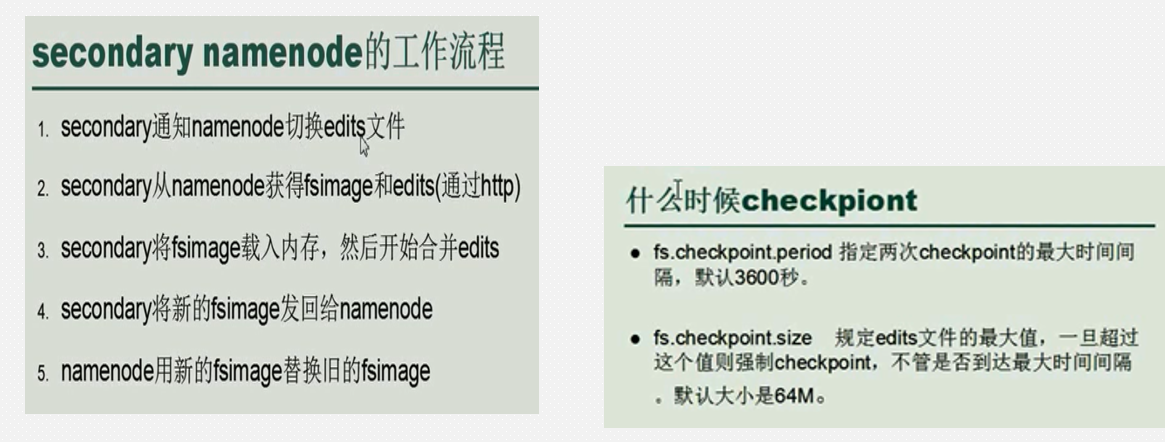

2）第二阶段：Secondary NameNode工作

通常情况下，SecondaryNameNode每隔一小时执行一次。

[hdfs-default.xml]

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>3600s</value>
</property>

（1）Secondary NameNode询问NameNode是否需要CheckPoint。直接带回NameNode是否检查结果。

（2）Secondary NameNode请求执行CheckPoint。

（3）NameNode滚动正在写的Edits日志。

（4）将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。

（5）Secondary NameNode加载编辑日志和镜像文件到内存，并合并。

（6）生成新的镜像文件fsimage.chkpoint。

（7）拷贝fsimage.chkpoint到NameNode。

（8）NameNode将fsimage.chkpoint重新命名成fsimage。

6 DataNode工作机制

（1）一个数据块在DataNode上以文件形式存储在磁盘上，包括两个文件，一个是数据本身，一个是元数据包括数据块的长度，块数据的校验和，以及时间戳。

（2）DataNode启动后向NameNode注册，通过后，周期性（1小时）的向NameNode上报所有的块信息。

（3）心跳是每3秒一次，心跳返回结果带有NameNode给该DataNode的命令如复制块数据到另一台机器，或删除某个数据块。如果超过10分钟没有收到某个DataNode的心跳，则认为该　　　　　　   节点不可用。

（4）集群运行中可以安全加入和退出一些机器。

---
