常用的UML 关系图解释

文章介绍了面向对象设计中的关键概念,包括类的访问修饰符(public,private,protected,静态),以及不同类型的类关系:继承(用三角箭头表示)、关联(用箭头或直线表示)、聚合(用空心菱形表示松散结构)、组合(用实心菱形表示不可分割的结构)和依赖关系。同时,文章强调了这些关系的优先级:继承<组合<聚合<关联<依赖。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

分区说明

在这里插入图片描述

tips 如果类是抽象类,那么类名是斜体

标号说明

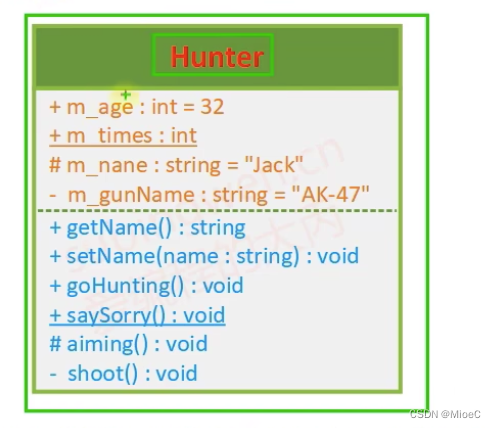

  • +号表示 public
  • -号表示private
  • #号表示protected
  • 下划线代表静态方法

继承关系

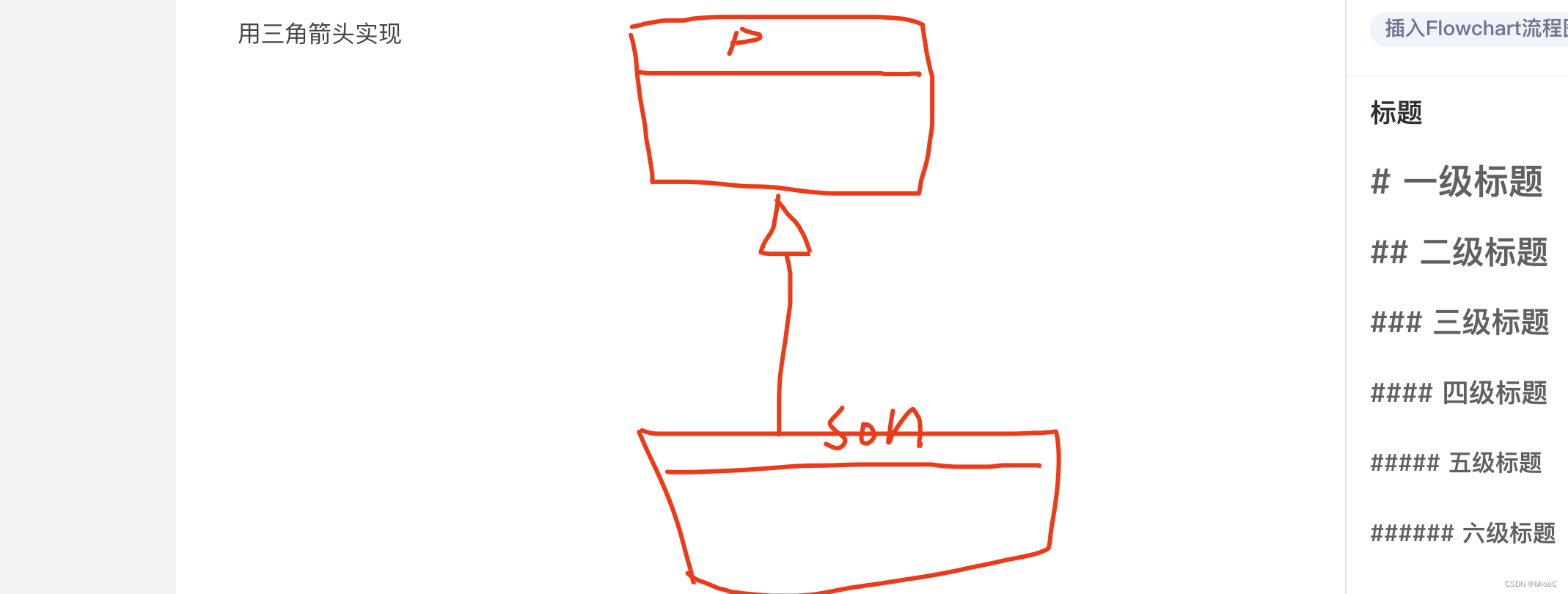

用三角箭头实现
在这里插入图片描述

关联关系

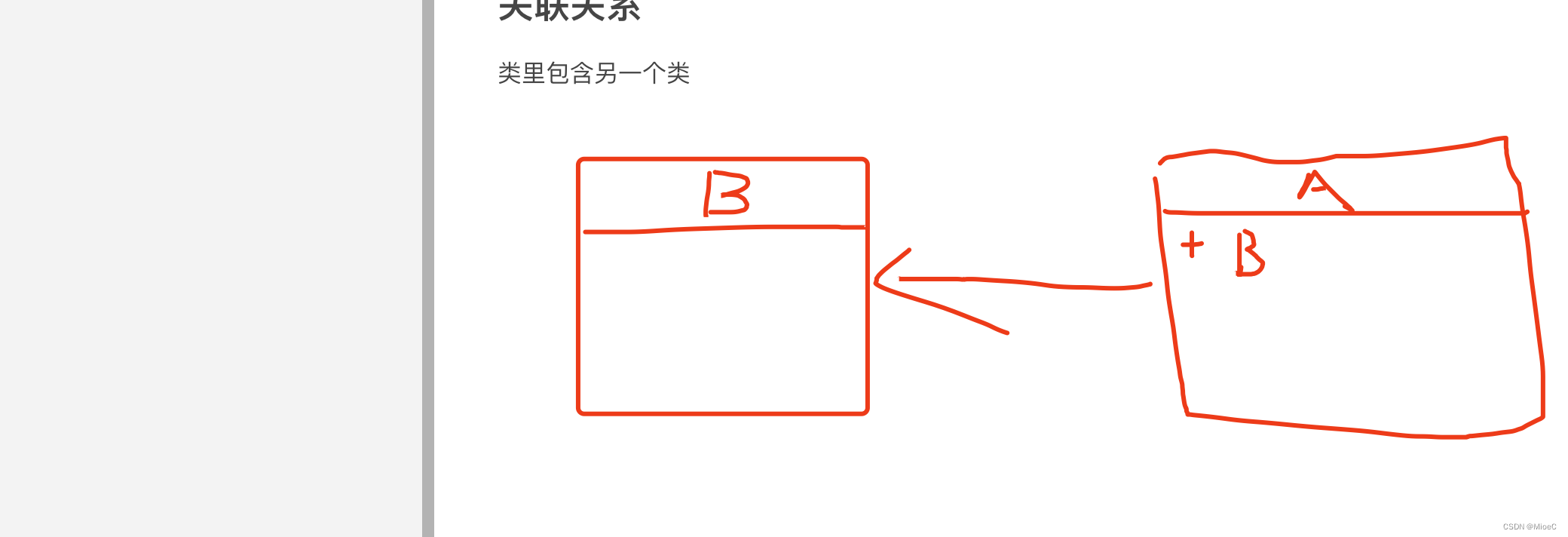

类里包含另一个类 (用箭头表示或直线表示,看uml工具)
在这里插入图片描述

聚合关系

  • 松散的结构,是组合在一起的,可以单独脱离整体存在,聚在一起的(如汽车, 引擎,喇叭,车灯)

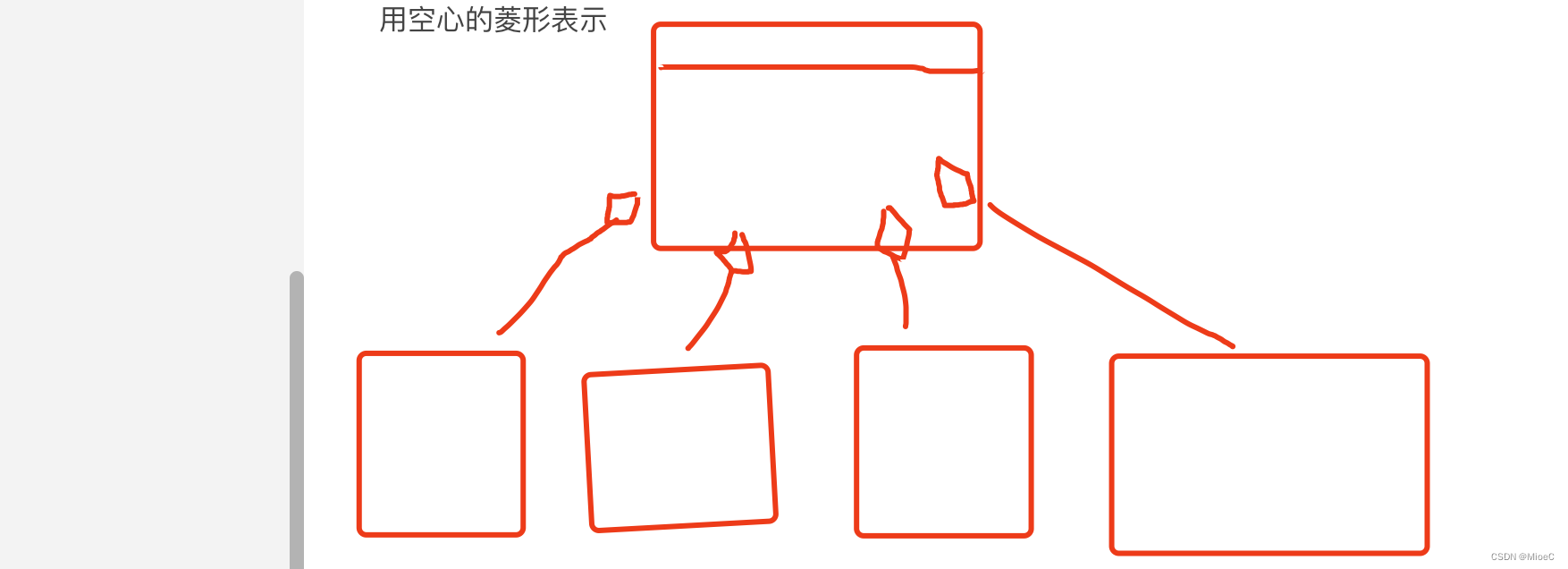

用空心的菱形表示
在这里插入图片描述

组合关系

不可分割的,是组合在一起的 。
如:头和嘴巴,鼻子,眼睛

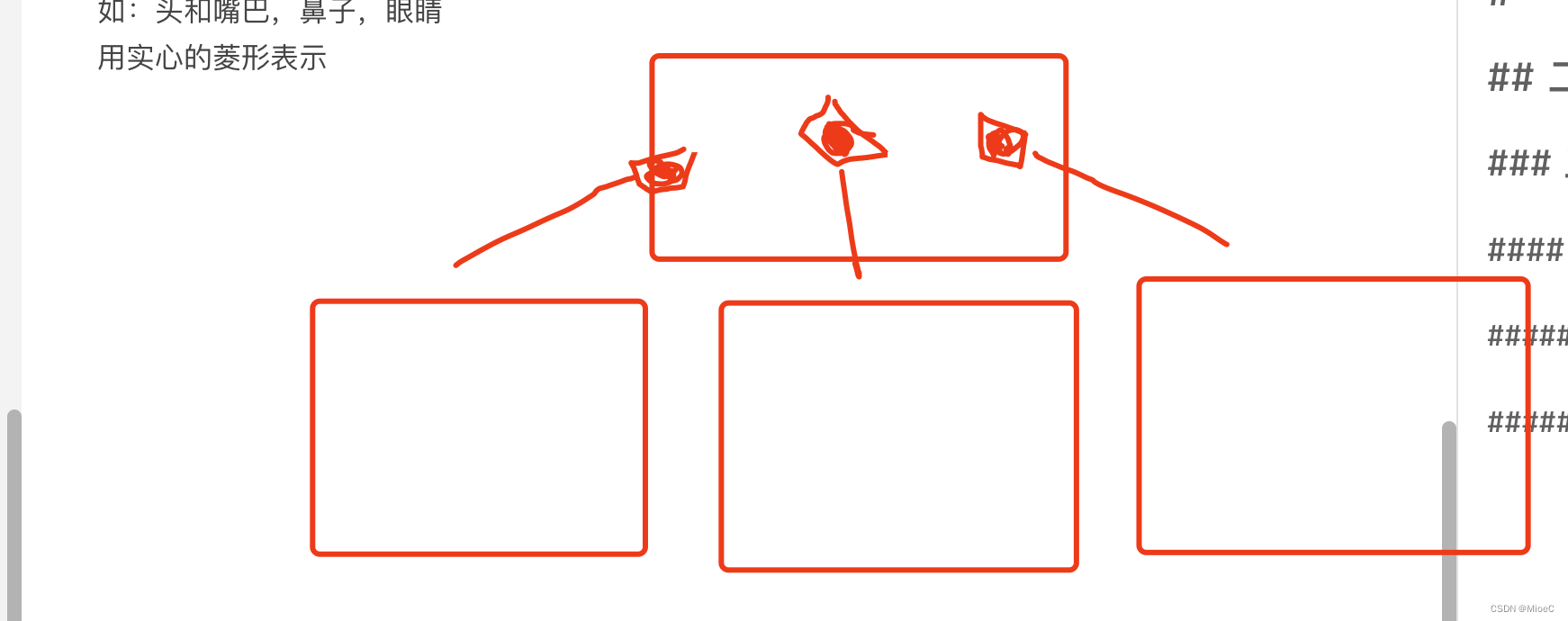

用实心的菱形表示
在这里插入图片描述

依赖关系

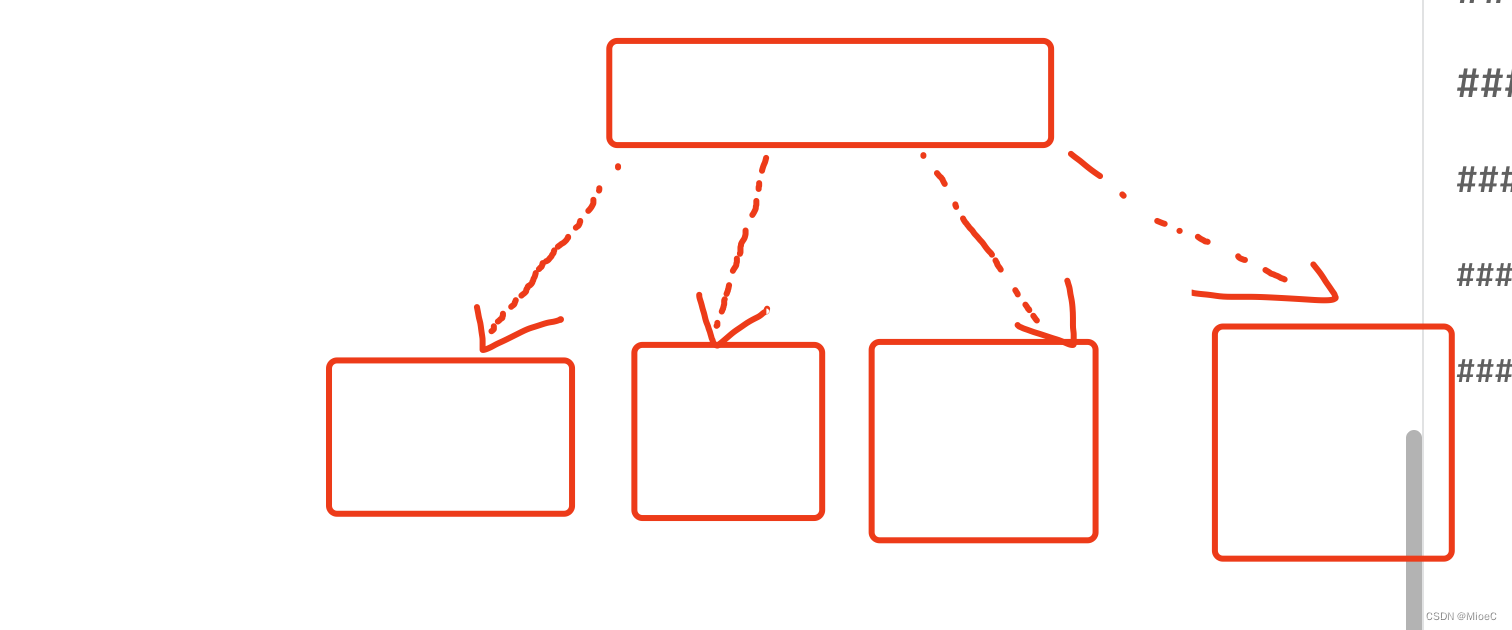

  • 作为函数参数使用
  • 作为函数的局部变量
  • 调用了静态方法

在这里插入图片描述

关系的优先级

继承<组合<聚合<关联<依赖
