Python实现自适应LMS滤波算法

博客围绕LMS滤波算法展开,先介绍生成数据,重点阐述LMS算法,该算法根据期望与实际输出的误差调节滤波权重值,期望是取滑动窗口内的均值。还给出完整源码并展示运行结果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、生成数据

    X = np.linspace(0,4*np.pi,itr,endpoint=True)
    Y = np.sin(X)
    signal_array = Y#[0.0]*noise_size
    noise_array =  np.random.normal(0, 0.3, noise_size)
    """noise_array = []
    for x in range(itr):
        noise_array.append(random.gauss(mu,sigma))"""
    signal_noise_array = signal_array+noise_array

2、LMS算法

主要内容:
根据期望与实际输出的误差调节滤波权重值
期望:取滑动窗口内的均值作为期望。

def LMS(xn,dn,M,mu,itr):
    en=sc.zeros(itr)
    W=[[0]*M for i in range(itr)]
    for k in range(itr)[M-1:itr]:
        x=inVector(xn,k,k-M+1)
        d= x.mean()
        y=multiVector(W[k-1],x)
        en[k]=d -y
        W[k]=np.add(W[k-1],2*mu*en[k]*x) #跟新权重

    #求最优时滤波器的输出序列

    yn=sc.inf*sc.ones(len(xn))

    for k in range(len(xn))[M-1:len(xn)]:

        x=inVector(xn,k,k-M+1)

        yn[k]=multiVector(W[len(W)-1],x)

    return (yn,en)

3、完整源码

# -*- coding: utf-8 -*-
"""
Created on Wed Mar 27 12:57:42 2019

@author: Administrator
"""


import numpy as np

import matplotlib.pyplot as plt
import random
import scipy as sc


#定义向量的内积

def multiVector(A,B):

    C=sc.zeros(len(A))

    for i in range(len(A)):

        C[i]=A[i]*B[i]

    return sum(C)


#取定给定的反向的个数

def inVector(A,b,a):

    D=sc.zeros(b-a+1)

    for i in range(b-a+1):

        D[i]=A[i+a]

    return D[::-1]



#lMS算法的函数

def LMS(xn,dn,M,mu,itr):

    en=sc.zeros(itr)

    W=[[0]*M for i in range(itr)]


    for k in range(itr)[M-1:itr]:

        x=inVector(xn,k,k-M+1)
        d= x.mean()

        y=multiVector(W[k-1],x)

        en[k]=d -y

        W[k]=np.add(W[k-1],2*mu*en[k]*x) #跟新权重

    #求最优时滤波器的输出序列

    yn=sc.inf*sc.ones(len(xn))

    for k in range(len(xn))[M-1:len(xn)]:

        x=inVector(xn,k,k-M+1)

        yn[k]=multiVector(W[len(W)-1],x)

    return (yn,en)



if __name__=="__main__":


    #参数初始化

    itr=10000 #采样的点数
    mu =0
    sigma =0.12
    noise_size  = itr

    X = np.linspace(0,4*np.pi,itr,endpoint=True)
    Y = np.sin(X)
    signal_array = Y#[0.0]*noise_size
    noise_array =  np.random.normal(0, 0.3, noise_size)
    """noise_array = []
    for x in range(itr):
        noise_array.append(random.gauss(mu,sigma))"""
    signal_noise_array = signal_array+noise_array

    M=64 #滤波器的阶数

    mu=0.0001 #步长因子



    xs=signal_noise_array


    xn=xs #原始输入端的信号为被噪声污染的正弦信号

    dn=signal_array #对于自适应对消器,用dn作为期望

    #调用LMS算法

    (yn,en)=LMS(xn,dn,M,mu,itr)

    #画出图形

    plt.figure(1)

    plt.plot(xn,label="$xn$")

    plt.plot(dn,label="$dn$")

    plt.xlabel("Time(s)")

    plt.ylabel("Volt")

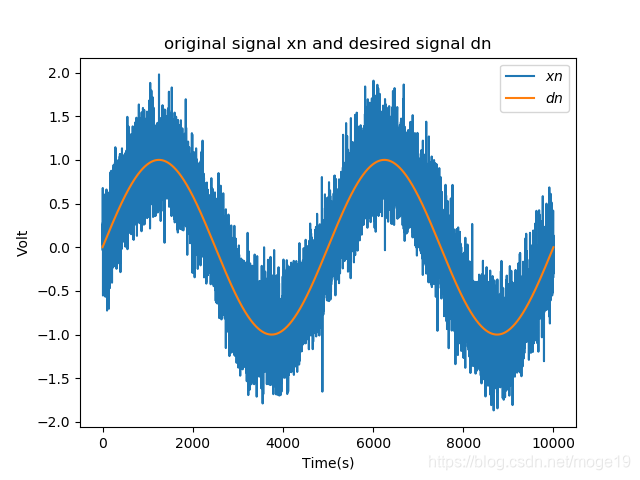

    plt.title("original signal xn and desired signal dn")

    plt.legend()

    plt.figure(2)
    #plt.plot(xn,label="$xn$")
    #plt.plot(xn,label="$xn$")
    plt.plot(dn,label="$dn$")
    plt.plot(yn,label="$yn$")

    plt.xlabel("Time(s)")

    plt.ylabel("Volt")

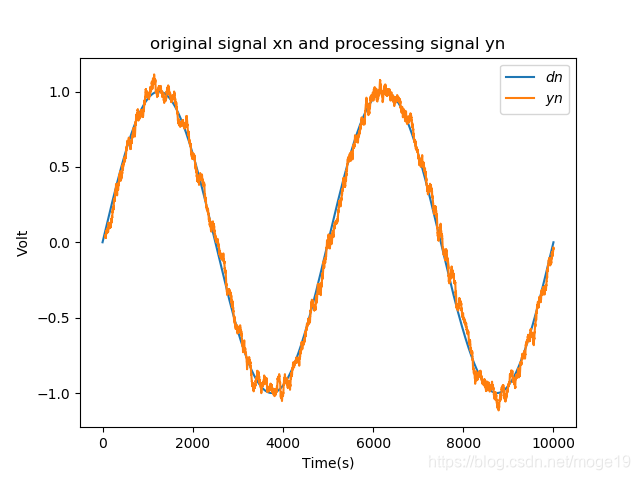

    plt.title("original signal xn and processing signal yn")

    plt.legend()

    plt.figure(3)

    plt.plot(en,label="$en$")

    plt.xlabel("Time(s)")

    plt.ylabel("Volt")

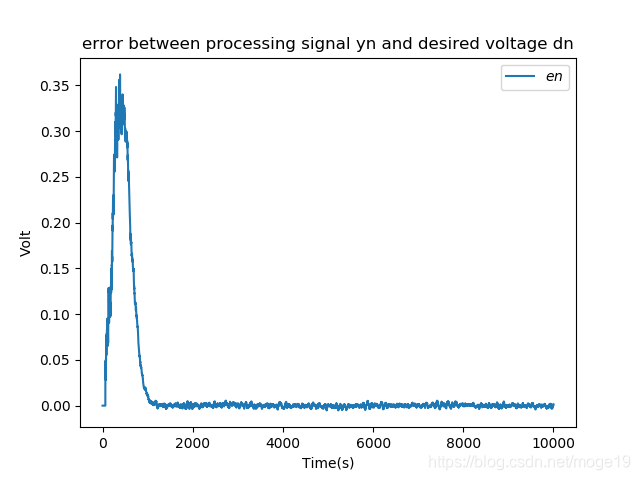

    plt.title("error between processing signal yn and desired voltage dn")

    plt.legend()

    plt.show()


4、运行结果

在这里插入图片描述在这里插入图片描述在这里插入图片描述
