高、低绕组相电压的相位关系理解

经典的搞脑子问题，建议多记几遍

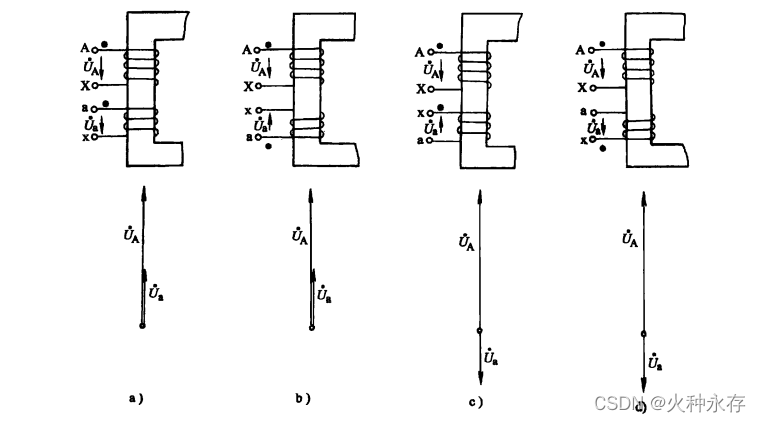

首先上例题的图

下面是记忆方法
记忆方法1.先定出同名端，高压和低压的绕组方向相同就是同上端，否则就是高压绕组的上端与低压绕组的下端；
原因：用右手螺旋定则比划一下，同名端本质上是电流流出的方向，由于线圈绕组不同电流的方向必然不同
然后判断电压的相位关系，如果高压绕组的A和低压绕组的a同为同名端，则相电压UA和Ua同相，否则反相；
记忆方法2.初始都是同相，变一次绕组或者变一次首、末端就反一次相
