推荐4G模块打造的超低功耗4G摄像头通讯板

目前市面上大部分的4G摄像头通信板子都是用4G+MCU的模式去做，这样做体积太大，成功不很高，在市面上没啥优势。

如果直接基于4G模块直接开发体积会小，成本明显要低。下面给大家推荐一款：
看上的找我：15817487997 看不上的来吐槽

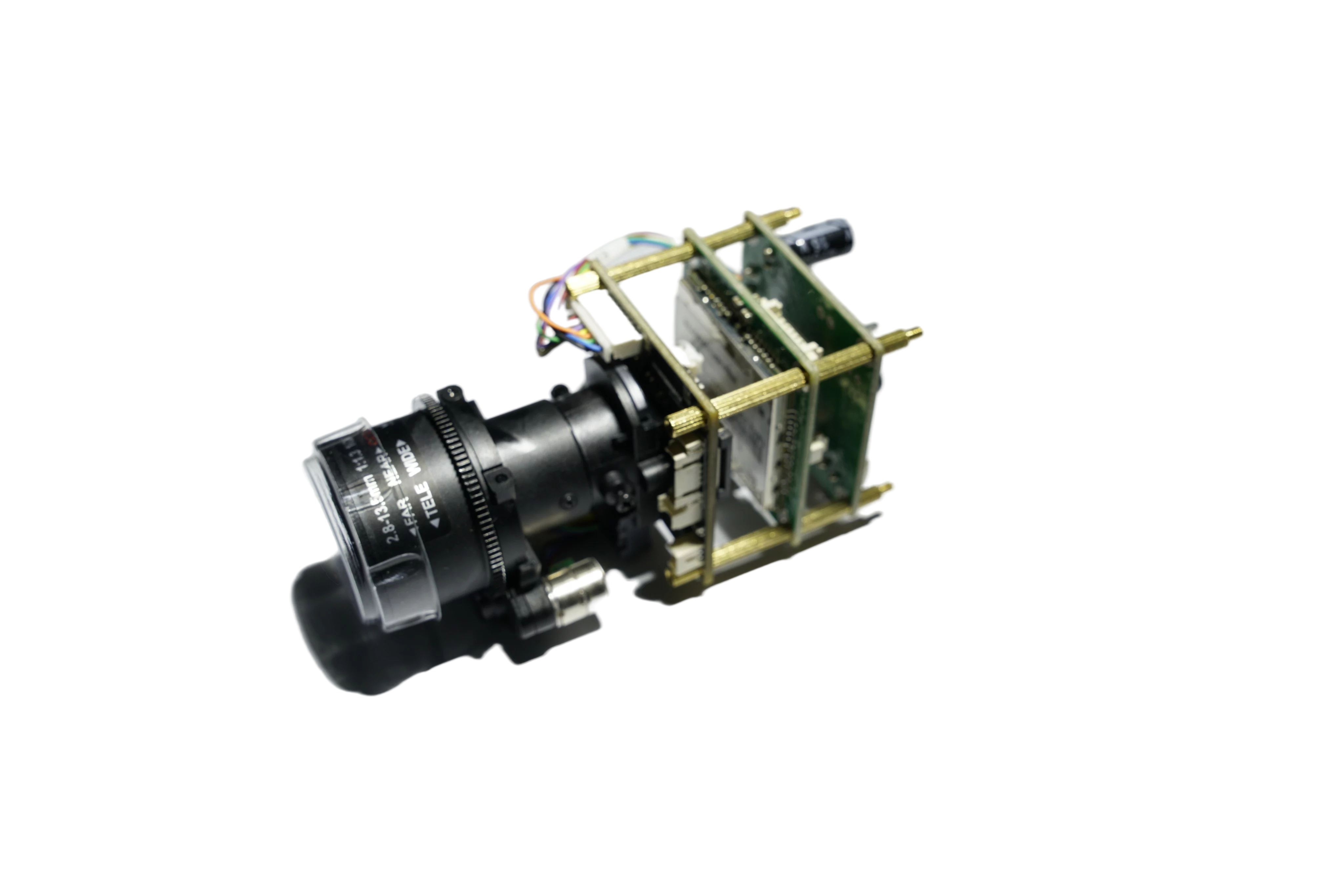

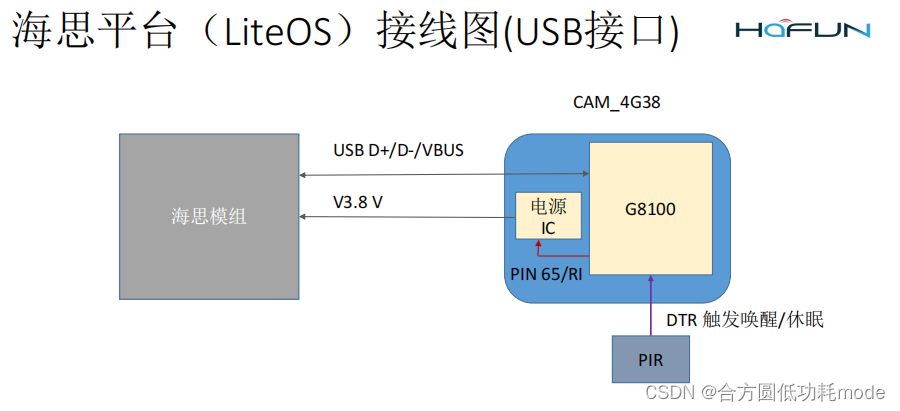

4倍变焦镜头板-4G低功耗摄像头框架图：

该方案中，Module为G8100B，HOST为海思摄像头(Linux or LiteOS)，G8100B的USB可以在Host端虚拟出串口和网卡，G8100B符合以下条件进入休眠：

1） 用户AT+CSCLK=1命令使能睡眠功能，关于CSCLK更多参数和作用请参考用户手册
（可以配置唤醒时长，是否保存睡眠参数）；
2）拉高DTR管脚（该管脚默认启动为拉高）；
3）通过GPIO拉低连接的模块VBUS管脚（USB断电）。

发生以下事件时会唤醒整个系统：
1）拉高VBUS管脚即可唤醒模块。
2）主机拉低DTR可以唤醒模块，大概需要100毫秒以上唤醒模块；
3）当G8100模块有TCP唤醒包或URC需要上报时，RI信号将会唤醒主机，此时RI产生100毫秒脉冲(可以用
AT+RIMODE指令配置RI工作模式为“唤醒一直拉高”)

为什么此方案能低功耗？
在睡眠（休眠）模式下，CAM_4G38可将功耗降低到最低水平，在此睡眠模式，模块仍然可以：

1） 和服务器保持 TCP 连接通讯；

2） 根据用户的心跳间隔配置定时发送心跳包；

3） 从服务器端下发数据到模块，模块短暂被唤醒；

下面详细介绍实现低功耗时硬件接口以及软件注意事项。

如果主机支持 USB Suspend/Resume 和远程唤醒功能，需同时满足如下 3 个条件

使模块进入睡眠模式：

 1：用户 AT+CSCLK=1 命令使能睡眠功能，关于 CSCLK 更多参数和作用请参考

用户手册（可以配置唤醒时长，是否保存睡眠参数）；

2：拉高 DTR 管脚（该管脚默认为拉高）。

3：连接至模块 USB 接口的主机 USB 总线进入 Suspend 状态

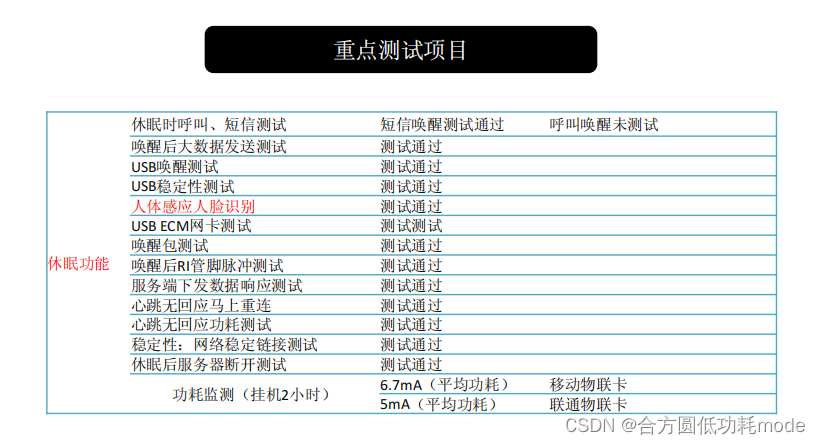

功耗测试数据：

当然，不同的项目，不同的应用场合，需求也不一样，功耗也会有所区别，如果想更能深入去结合实际场景应用去测试功耗，欢迎评论区留言。
