4G低功耗摄像头模组如何快速唤醒拍照

对于应用在野外恶劣环境，无电无网络的情况下，需要一款能支持太阳能供电或者电池供电，不过前提是，功耗需要足够低，还需要能支持无线网络，能上传图片回到服务器，用于监测一些野外作业的数据，图片，基于这个需求，如何能把整套摄像头做到功耗足够低，能用最小的电池，工作最长的时间，这是研发在解决的问题。

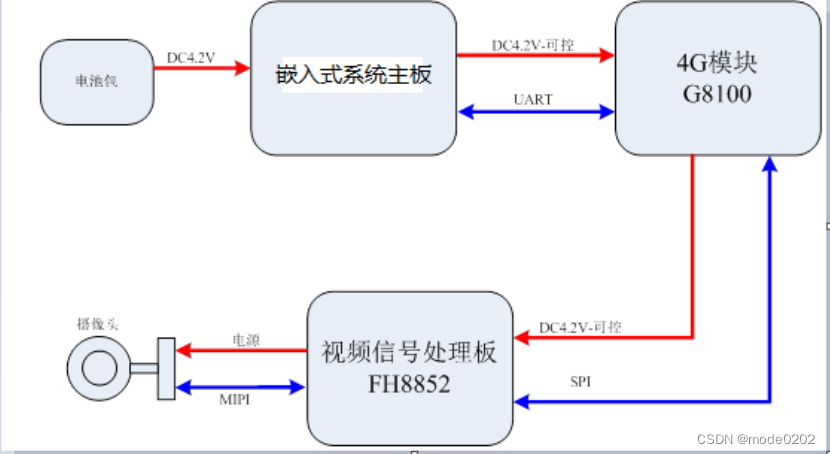

主要硬件设计框架：


工作原理：
需要能支持低功耗，那么就需要保证平时空闲时间是休眠的，以降低功耗，但是需要拍照时候，能快速唤醒拍照。
这种唤醒速度还需要快，这套方案能支持在1到2s就唤醒拍照了，如果在一些比如野外狩猎的项目，就比较理想，还有就是火情识别，或者高速公路上面的一些监拍，能从休眠到唤醒拍照，1到2s是比较理想了。

7.2 HOST 支持 远程唤醒
如果主机支持 USB Suspend/Resume 和远程唤醒功能，需同时满足如下 3 个条件
使模块进入睡眠模式：
1：用户 AT+CSCLK=1 命令使能睡眠功能，关于 CSCLK 更多参数和作用请参考
用户手册（可以配置唤醒时长，是否保存睡眠参数）；
2：拉高 DTR 管脚（该管脚默认为拉高）。
3：连接至模块 USB 接口的主机 USB 总线进入 Suspend 状态

图 2 支持远程唤醒休眠应用
4： 主机拉低 DTR 可以唤醒模块，需要 100 毫秒以上来唤醒模块；
5： 当 CAM_4G38 模块有数据
