武汉理工大学计算机组成与系统结构 Educoder实验

---

前言

根据计算机组成原理课程内容，设计对应的基础实验教学方案。其中分别为数据表示实验，运算器实验，存储器实验，以及 MIPS CPU 实验。本文将改进以往的实践教学方案，将虚拟仿真实验引入教学课堂。

实验资料

平台：Educoder
实验软件：Logisim 2.15.0.2

---

以下是本篇文章正文内容，下面案例可供参考

一、计算机数据表示实验

第1关：汉字国标码转区位码实验

在 logisim 中打开实验资料包中的 data.circ 文件，在对应电路中完成国标码转区位码的子电路设计。其中输入引脚为16位的 GB2312 双字节国标码；输出为区号和位号（区号位号均从1开始计数），图1.6为转换子电路引脚定义，请在电路中复制对应隧道标签信号使用，注意不要增改引脚，不要修改子电路封装，以免影响子电路在其它电路模块中的正常调用。

测试结果：

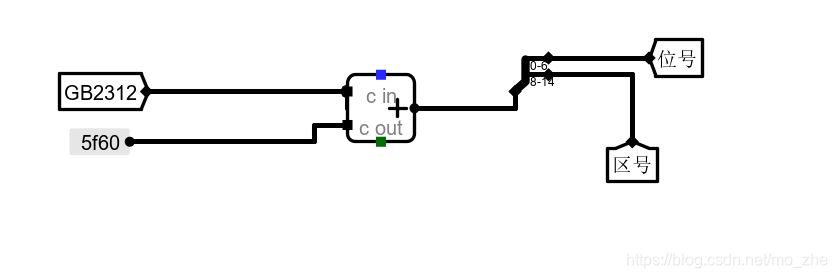

国标转区位码电路

第2关：汉字机内码获取实验

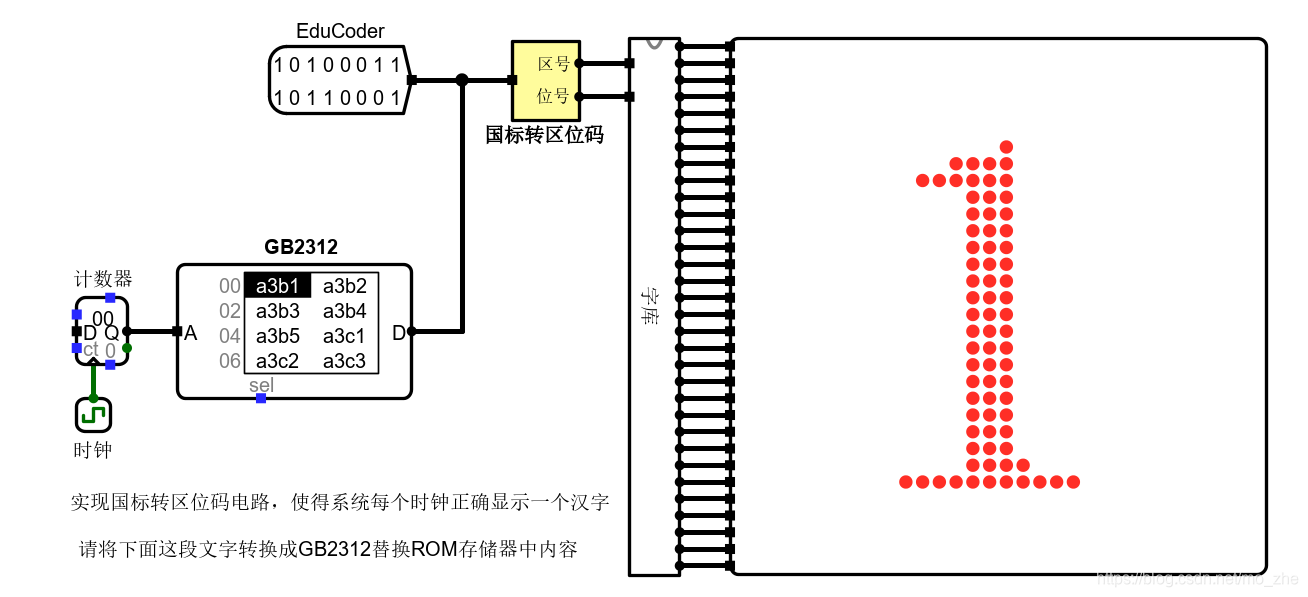

完成国标码到区位码的转换电路后，可以在汉字显示电路中进行测试，尝试在下图所示电路中的 ROM 存储器中存入下面给出的指定句子，注意这里不允许使用逐字查码表的方式获得编码，应掌握批量转换的方法和原理。

实例文本：
１２３４５ＡＢＣＤＥＦＧａｂｃｄｅｆｇ轻轻的我走了，正如我轻轻的来；我轻轻的招手，作别西天的云彩。那河畔的金柳，是夕阳中的新娘；波光里的艳影，在我的心头荡漾。

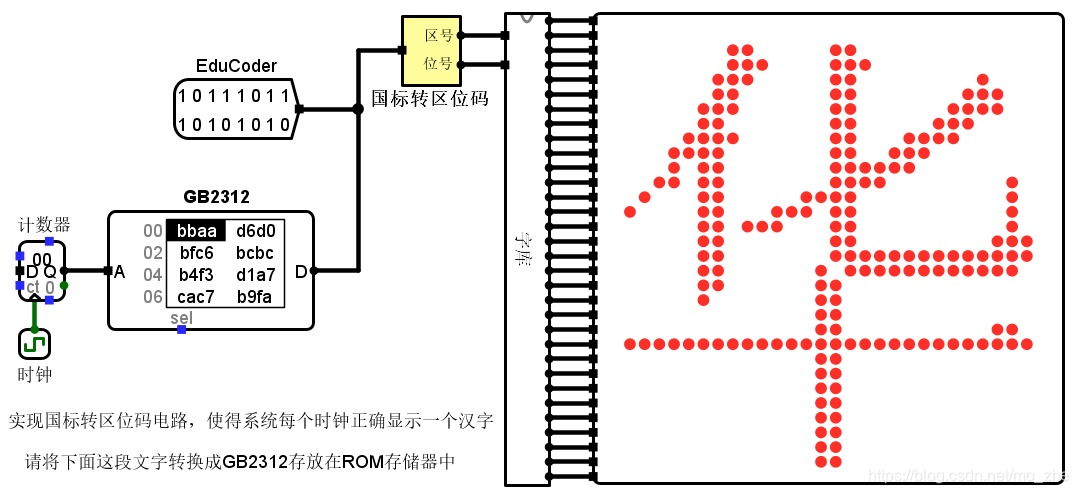

转GB2312填入ROM存储器
a3b1 a3b2 a3b3 a3b4 a3b5 a3c1 a3c2 a3c3
a3c4 a3c5 a3c6 a3c7 a3e1 a3e2 a3e3 a3e4
a3e5 a3e6 a3e7
