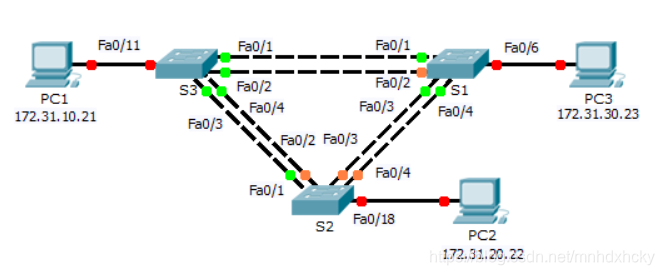

配置PVST+

第一部分：配置vlan

   ①接入模式启动s1,s2,s3上的用户端口

   S1(config)# interface f0/6

   S1(config-if)# switchport mode access

   S1(config-if)# no shutdown

   S2(config)# interface f0/18

   S2(config-if)# switchport mode access

   S2(config-if)# no shutdown

   S3(config)# interface f0/11

   S3(config-if)# switchport mode access

   S3(config-if)# no shutdown

   ②创建VLAN

   在所有交换机上创建VLAN 10,20,30,40,50,60,70,80,99

   S1(config)# vlan 10

   S1(config-vlan)# vlan 20

   S1(config-vlan)# vlan 30

   S1(config-vlan)# vlan 40

   S1(config-vlan)# vlan 50

   S1(config-vlan)# vlan 60

   S1(config-vlan)# vlan 70

   S1(config-vlan)# vlan 80

   S1(config-vlan)# vlan 99



   S2(config)# vlan 10

   S2(config-vlan)# vlan 20

   S2(config-vlan)# vlan 30

   S2(config-vlan)# vlan 40

   S2(config-vlan)# vlan 50

   S2(config-vlan)# vlan 60

   S2(config-vlan)# vlan 70

   S2(config-vlan)# vlan 80

   S2(config-vlan)# vlan 99



   S3(config)# vlan 10

   S3(config-vlan)# vlan 20

   S3(config-vlan)# vlan 30

   S3(config-vlan)# vlan 40

   S3(config-vlan)# vlan 50

   S3(config-vlan)# vlan 60

   S3(config-vlan)# vlan 70

   S3(config-vlan)# vlan 80

   S3(config-vlan)# vlan 99



   ③将VLAN分配给交换机端口

   S1(config)# interface f0/6

   S1(config-if)# switchport access vlan 30



   S2(config)# interface f0/18

   S2(config-if)# switchport access vlan 20



   S3(config)# interface f0/11

   S3(config-if)# switchport access vlan 10



   ④验证VLAN

   show vlan brief



   ⑤将中继分配给本地VLAN99（每台交换机上端口F0/1-F0/4配置为中继端口）

   S1(config)# interface range f0/1-4

   S1(config-if-range)# switchport mode trunk

   S1(config-if-range)# switchport trunk native vlan 99



   S2(config)# interface range f0/1-4

   S2(config-if-range)# switchport mode trunk

   S2(config-if-range)# switchport trunk native vlan 99



   S3(config)# interface range f0/1-4

   S3(config-if-range)# switchport mode trunk

   S3(config-if-range)# switchport trunk native vlan 99



   ⑥交换机管理接口配置IP地址

   S1(config)# interface vlan99

   S1(config-if)# ip address 172.31.99.1 255.255.255.0



   S2(config)# interface vlan99

   S2(config-if)# ip address 172.31.99.2 255.255.255.0



   S3(config)# interface vlan99

   S3(config-if)# ip address 172.31.99.3 255.255.255.0

第二部分：配置生成树PVST+和负载均衡

   ①配置STP模式

   S1(config)# spanning-tree mode pvst



   S2(config)# spanning-tree mode pvst



   S3(config)# spanning-tree mode pvst

   ②配置生成树PVST+ 负载均衡

   a、将s1配置为VLAN 1、10、30、50、70的主根

   S1(config)# spanning-tree vlan 1,10,30,50,70 root primary



      将s3配置为VLAN 20、40、60、80、99的主根

   S3(config)# spanning-tree vlan 20,40,60,80,99 root primary



      将s2配置为所有VLAN的次根

   S2(config)# spanning-tree vlan 1,10,20,30,40,50,60,70,80,99 root secondary

   b、show spanning-tree命令验证配置

第三部分：配置PortFast和BPDU防护

   ①在交换机上配置PortFast

   S1(config)# interface f0/6

   S1(config-if-range)# spanning-tree portfast



   S2(config)# interface f0/18

   S2(config-if-range)# spanning-tree portfast



   S3(config)# interface f0/11

   S3(config-if-range)# spanning-tree portfast

   ②在交换机上配置BPDU防护

   S1(config)# interface f0/6

   S1(config-if)# spanning-tree bpduguard enable



   S2(config)# interface f0/18

   S2(config-if)# spanning-tree bpduguard enable



   S3(config)# interface f0/11

   S3(config-if)# spanning-tree bpduguard enable
