使用路由器子接口基于一个物理接口创建多个子接口，将该物理接口对接到交换机的trunk接口，即可实现使用一个物理接口为多个VLAN提供三层转发。子接口是基于路由器以太网接口所创建的逻辑接口，以物理接口ID+子接口ID进行的标识，子接口同物理接口一样可以进行三层转发。子接口不同于物理接口，可以终结携带VLAN tag的数据帧。阅读详情

技术背景

在部署一个企业的园区网络时，可能会将该企业不同的部门规划到不同的VLAN，而且不同的VLAN会分配不同的IP网段，那么每个部门在网络中就会成为单个逻辑单元，管理起来十分方便。
由于每个部门被规划在了不同的VLAN内，因此二层通信被限制在部门内部。但是在实际的网络中时常需要在部门之间实现数据通信，那么这就涉及到VLAN之间的通信问题了。
不同的VLAN之间是无法进行二层通信的，如下图所示，因此要实现VLAN之间的通信，就需要通过三层设备(具备三层功能，也就是路由功能的设备)来实现了。

实现VLAN之间通信的方法

通过以太网子接口实现VLAN之间的通信

不同的VLAN属于不同的广播域，通常也使用不同的IP网段，所以VLAN之间无法直接进行二层通信，为了实现VLAN之间的互通，可以在网络中增加路由器来实现，因为路由器是具备路由功能的，它能够连接不同的广播域，并且实现数据的三层转发。

示例

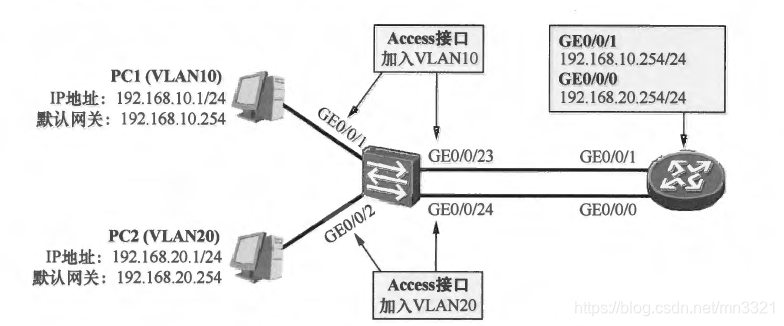

如下图所示的网络拓扑中，交换机创建了两个VLAN：VLAN10及20。将GE0/0/1接口加入VLAN10，将GE0/0/2接口加入VLAN20，那么PC1及PC2就处于两个不同的VLAN，它们互不影响，也无法进行二层通信。
现在网络中增加了一台路由器，由于要连接两个广播域(VLAN)，因此路由器需要两个物理接口（三层接口）与交换机对接，其中GE0/0/1接口配置与PC1相同网段的IP地址，GE0/0/0接口则配置与PC2相同网段的IP地址。
同时交换机将GE0/0/23接口配置为Access类型并且加入VLAN10，将GE0/0/24接口配置为Access类型并且加入VLAN20。基于上述配置由于PC1与路由器的GE0/0/1接口同属一个广播域，因此它们可以直接进行二层通信，PC2与路由器的GE0/0/0接口同样如此。
最后PC1将默认网关设置为路由器GE0/0/1接口的地址，而PC2则将默认网关设置为路由器GE0/0/0接口的地址。

当PC1发送数据给PC2时，过程如下：
（1）PC1封装单播数据帧：

PC1的上层协议产生的数据载荷到了网络层，数据载荷在网络层被封装一个IP头部，在IP头部中，源IP地址填写的是192.168.10.1（PC1地址），而目的IP地址则填写的是192.168.20.1（PC2地址）。
携带IP头部的数据包会被继续封装成帧，PC1发现数据包的目的IP地址与本地网卡的IP地址并不在同一网段，因此它判断需要将这个数据包先转发到默认网关，由默认网关将其转发到目的地。
PC1通过网卡配置信息得到网关的IP地址192.168.10.254，然后在ARP表中查询这个IP地址对应的MAC地址。初始情况下，PC1并没有相应的ARP表项，因此它以广播的方式发送一个ARP Request数据帧，该数据帧用于请求192.168.10.254对应的MAC地址。

（2）交换机处理PC1发送广播ARP Request数据帧：

PC1发送的广播ARP Request数据帧到达了交换机，交换机读取数据帧目的MAC地址，发现这是一个广播数据帧，而接收这个数据帧的接口GE0/0/1又加入了VLAN 10，因此交换机在VLAN 10内泛洪这个数据帧，另外GE0/0/23接口也加入了VLAN 10，因此交换机也会从这个接口发送一份拷贝出去。
交换机还会学习数据帧的源MAC地址，并将该地址与GE0/0/1接口绑定。

（3）路由器处理交换机泛洪的广播ARP Request数据帧：

路由器的GE0/0/1接口收到了这个ARP Request数据帧，由于ARP Request中填充着发送者PC1的IP地址及MAC地址，因此路由器为PC1创建一个ARP表项，
解封装后ARP Request数据帧，发现请求Mac地址的IP目的地址是192.168.10.254，也就是GE0/0/1接口的IP地址，因此会构造一个单播的ARP Reply数据帧回复给PC1。

（4）交换机处理路由器发送单播ARP Reply数据帧：

ARP Reply数据帧到达交换机后，交换机在MAC地址表中查询这个数据帧的目的MAC地址，发现MAC地址表中已经有匹配的表项，且该表项的出接口为GE0/0/1（之前通过ARP Request广播报文学习的），因此它将该数据帧从GE0/0/1接口发送出去。
另外交换机还会学习数据帧的源MAC地址（路由器GE0/0/1接口对应的Mac地址），并将该地址与GE0/0/23接口绑定。

（5）PC1处理交换机转发路由器发送的单播ARP Reply数据帧：

PC1收到了ARP Reply数据帧，根据报文中的内容形成192.168.10.254以及相应MAC地址的ARP表项，
然后将待发送给PC2的数据包封装成数据帧，帧头中目的MAC地址为路由器GE0/0/1接口的MAC地址。
最后将数据帧从网卡发出。

（6）交换机处理PC1发送的单播数据帧：

数据帧到达交换机后，交换机通过MAC地址表查询，发现该帧的目的MAC地址在表中存在匹配的表项，而且出接口为GE0/0/23，因此它将数据帧从该接口发出。

（7）路由器处理交换机转发PC1发送的单播数据帧：

路由器收到这个数据帧后，读取数据帧的目的MAC地址，发现目的MAC地址正是GE0/0/1接口的MAC地址，它意识到这个数据帧是发送给自己的，
通过帧头里的“类型”字段，路由器发现数据帧里封装的是一个IP报文，于是它将数据帧解除封装，然后将里面的IP报文交给IP协议模块去处理。
上层IP协议模块检查报文的IP头部中的目的IP地址，发现目的IP地址为192.168.20.1，并非本设备的IP地址，于是它在路由表中查询这个IP地址，发现该地址匹配本地直连路由192.168.20.0/24，出接口为GE0/0/0，它意识到这个数据包是要发往本地直连的一个网段。
因此它重新将数据包封装成帧，帧头里源MAC地址填写的是路由器GE0/0/0接口的MAC地址(数据包将从这个接口发出)，目的MAC地址是PC2（192.168.20.1）的网卡MAC地址(初始时路由器可能并不知道PC2的IP地址对应的MAC地址，因此将触发ARP解析过程，和过程2-5类似，此处不再赘述)。
最后将数据帧从GE0/0/0接口发出。

（8）交换机处理路由器转发的单播数据帧：

数据帧到达交换机后，交换机通过MAC地址表查询，发现该帧的目的MAC地址在表中存在匹配的表项，而且出接口为GE0/0/2（路由器触发ARP解析PC2 Mac地址过程中，交换机可以学习PC2的Mac地址），因此它将数据帧从该接口发出。

（9）PC2处理交换机转发的单播数据帧：

PC2收到了这个数据帧，它检查数据帧的目的MAC地址，发现填写的是本地网卡的MAC地址，于是将数据帧解除封装，将里面的载荷上交给IP协议模块，
IP协议模块检查数据包头部，发现目的IP地址填写的正是本地网卡的IP地址，因此确认该报文是发送给自己的，它通过IP包头的“协议”字段判断IP头部里包裹的上层数据类型，再将其上交给对应的协议去处理。
经过上述过程，PC1发送给PC2的数据最终就完成了转发过程，到达了目的地。

引入问题

基于上述分析过程，通过路由器实现VLAN间通信的方案的确是可行的，但是有一个问题却不得不被考虑：

一个园区网内的VLAN数量往往不止两个，规模大一点的网络中，数十上百个VLAN的场景是很常见的，如果一个VLAN就需要占用路由器的一个物理接口，那么十个VLAN的话，路由器岂不是要拿出十个物理接口。
需要注意的是，路由器的接口资源是有限的，也是非常宝贵的，对于上述应用场景，这显然是不太合理的。

解决方法

通过路由器的以太网子接口(Sub-Interface)可以解决这个问题。
以太网子接口，指的是基于以太网物理接口所创建的逻辑接口。子接口是软件的、逻辑的接口，是物理上并不存在的，它的状态又依赖于对应的物理接口。
可以在一个物理接口上创建多个子接口，而每一个子接口即可与一个VLAN对接，从而缓解上文提出的问题。
在物理接口上创建子接口，可以理解为在一个大管道里开设许多小管道，这些小管道都依赖于大管道，但是彼此之间互不干扰。

示例2

如下图所示的网络拓扑中，路由器仅使用一条链路与交换机直连：

在路由器的物理接口GE0/0/1上创建两个子接口：GE0/0/1.10及GE0/0/1.20。
路由器的GE0/0/1.10子接口被指定了VLAN-ID 10，而GE0/0/1.20则被指定了VLAN-ID 20。
需要注意的是，子接口是逻辑接口，这两个子接口的状态与物理接口GE0/0/1息息相关，当GE0/0/1被关闭或者发生故障时，基于该物理接口所创建的所有子接口都将无法正常工作。
另外，子接口被创建后，需指定其对接的VLAN-ID，当该子接口向外发送数据帧时，数据帧将会被打上相应VLAN的Tag。
为了能够与交换机顺利对接，路由器GE0/0/1对端的交换机接口必须配置为Trunk类型(或Hybrid类型)，而且要放通相应的VLAN并以标记帧的形式处理相关数据。
路由器会把子接口当成是一个普通接口来对待。通过子接口的方式可以大大节省硬件成本。
子接口的标识问题，以“GE0/0/1.10”为例，GE0/0/1指的是物理接口类型及编号，而小数点“.”后面的数字则是子接口的编号，这个编号是自定义的，没有特殊的含义。（HW交换机，在一个千兆以太网接口上最多可以创建4096个子接口）。

如下图所示，在路由器部署了子接口之后，分析PC1与PC2的数据通信过程，以PC1发往PC2的数据为例：
在这里插入图片描述

（1） PC1给PC2发送一个单播数据帧：

PC1要发送数据给PC2，它判断出PC2并不在本地网段，因此将数据发往网关192.168.10.254。
PC1发往PC2的数据帧(无标记帧)从PC1的网卡发出，其目的IP地址是192.168.20.1，但是目的MAC地址是路由器的接口MAC地址(假设此时它已经知晓了网关的MAC地址)。

（2）交换机处理PC1发送的单播数据帧：

交换机收到了这个数据帧，由于该帧在GE0/0/1接口到达，而该接口加入了VLAN 10，因此它在VLAN10的MAC地址表项中查询这个数据帧的目的MAC地址，假设交换机找到一个匹配的表项，并且该表项的出接口为GE0/0/24。
于是它将数据帧从GE0/0/24接口发出，由于该接口为Trunk类型，并且放通了VLAN10的流量，因此数据帧以标记帧的形式发出。

（3）路由器处理交换机转发的单播数据帧：

路由器在GE0/0/1接口上收到这个标记帧，根据数据帧携带的Tag，路由器判断出这个标记帧来源于VLAN 10，这意味着这个数据帧需要交给子接口GE0/0/1.10处理，
路由器将数据帧的Tag剥除，将帧头解封装，发现目的Mac地址正是本身，然后读取IP头部，发现目的IP地址并非本地所有，于是在路由表中查询目的IP地址。
路由器发现目的IP地址匹配本地直连路由192.168.20.0/24，而且该直连路由的出接口是GE0/0/1.20，于是它重新将数据包封装成帧，此时帧头中的源MAC地址是路由器GE0/0/1接口的MAC地址，而目的MAC地址则是PC2的MAC地址。
由于数据将要从子接口GE0/0/1.20送出，而该子接口又指定了VLAN-ID 20，因此路由器在数据帧中插入Tag，其中VLAN-ID为20，最后将这个标记帧发送出去。

（4）交换机处理路由器转发的单播标记数据帧：

交换机收到这个标记帧，从Tag中读取VLAN-ID，发现该帧来源于VLAN20，随后在MAC地址表中查询目的MAC地址，交换机只会在VLAN20中查询该MAC地址，最终，它查询到匹配表项的出接口为GE0/0/2。
最后将数据帧的Tag剥除，然后将无标记帧从GE0/0/2接口转发出去。

（5）PC2处理交换机转发的单播数据帧：

PC2收到了这个数据帧，它检查数据帧的目的MAC地址，发现填写的是本地网卡的MAC地址，于是将数据帧解除封装，将里面的载荷上交给IP协议模块，
IP协议模块检查数据包头部，发现目的IP地址填写的正是本地网卡的IP地址，因此确认该报文是发送给自己的，它通过IP包头的“协议”字段判断IP头部里包裹的上层数据类型，再将其上交给对应的协议去处理。
经过上述过程，PC1发送给PC2的数据最终就完成了转发过程，到达了目的地。

在许多场合中，路由器在一个物理接口上部署子接口从而实现多个VLAN互通的场景，也被称为“单臂路由”，其中单臂指的是路由器的一个物理接口，或者一条物理链路。而当路由器使用多个物理接口，并且每个物理接口单独与某个VLAN对接的场景，则被称为“多臂路由”。
