组播路由协议基础——PIM-DM扩散/剪枝过程

PIM-DM扩散示例

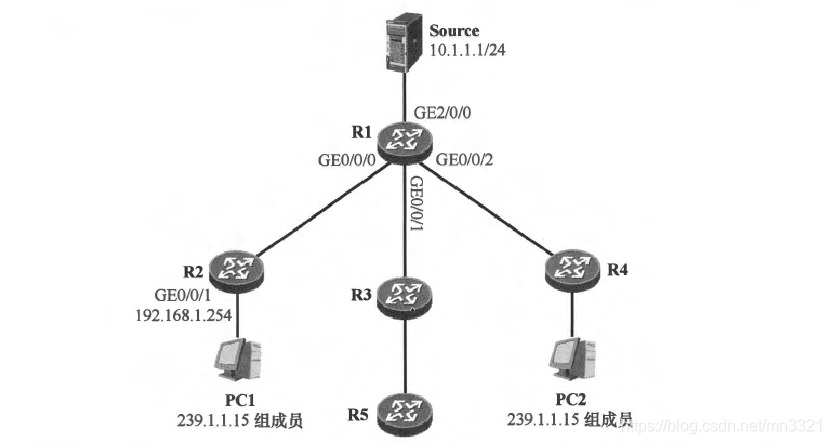

组网拓扑

如下图所示的网络中，

1. 我们首先在每台路由器上部署了OSPF，使得它们都能够通过OSPF学习到去往全网各个网段的路由，
2. 随后又在每台路由器的相关接口上激活了PIM-DM。
3. R2及R4都在其连接终端网段的接口上激活了IGMPv2。

4. PC1及PC2是组播组239.1.1.15的成员，它们通过发送IGMPv2成员关系报告宣告自己加入该组播组。
5. R2及R4将分别收到PC1及PC2发送的IGMP报文并创建相关IGMP组表项和IGMP路由表项。
6. 以R2为例，其维护的IGMP路由表项如下：


PIM-DM组播流量扩散过程

（1）组播源和组播接受者的准备工作：

• Source开始向组播组239.1.1.15发送组播流量，这些组播流量其实就是大量的组播报文。（以多媒体直播为例，Source通过软件直播多媒体影像，影像内容被软件编码并在Source的网卡上形成一个个组播报文。）
• 组播报文大多采用UDP封装。假设Source所产生的组播报文的源IP地址为10.1.1.1，也即Source的地址，而目的IP地址为239.1.1.15。需要注意的是，在实际应用中，UDP目的端口号以及组播地址通常都是可以自定义的。
• PC1、PC2作为接收者，也需要开启相应的软件（比如软件直播多媒体APP），并侦听对应的UDP端口及组播地址。
