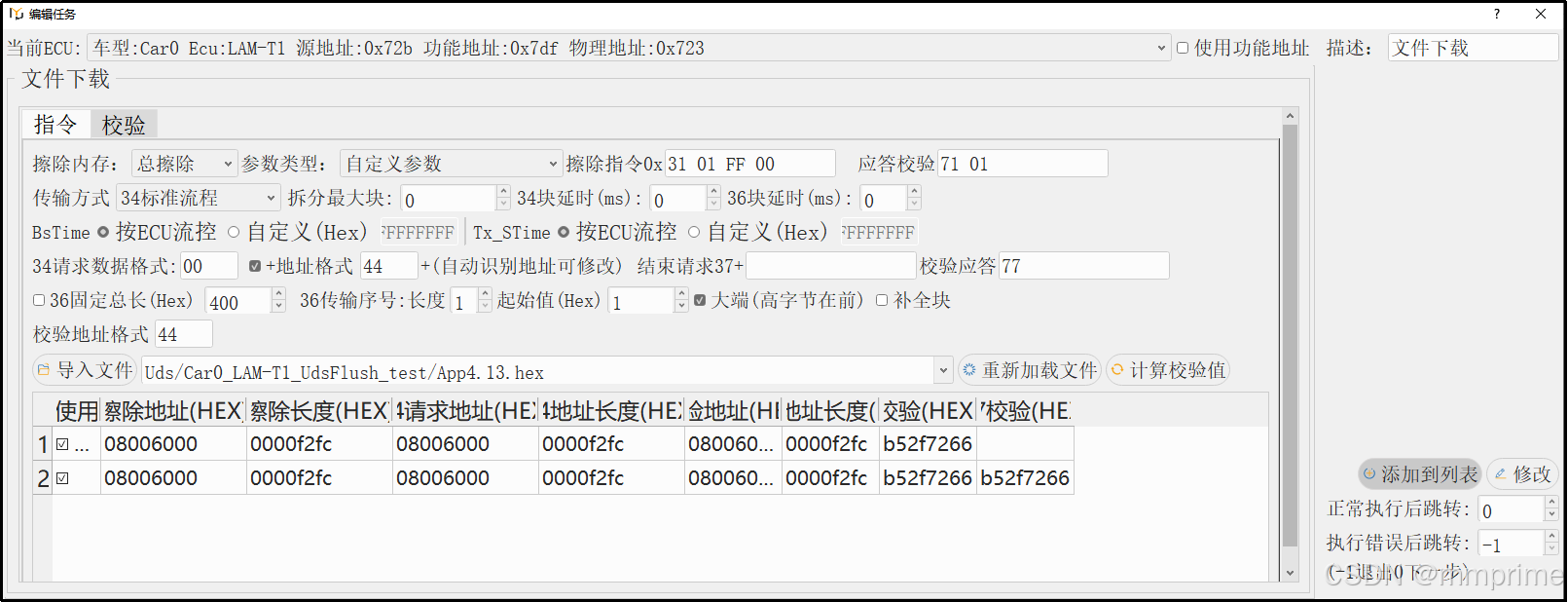

UDS刷写–文件下载参数说明

1.擦除指令 31，可用例程服务31代替(这里可以选择不擦除，用例程服务31+擦除地址和长度等信息代替)；

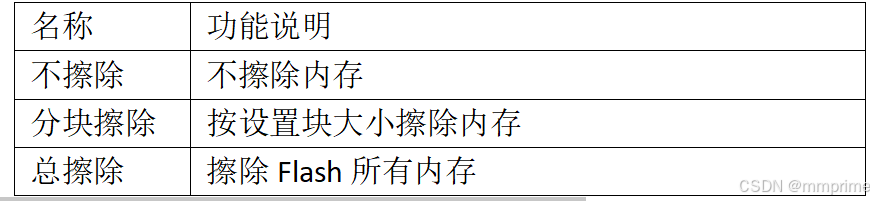

● 擦除内存参数说明：


● 应答校验：擦除指令31的校验，默认71 01，可以手动填写
2.请求下载 34

传输方式参数说明

拆分最大块：将文件拆分，设置块大小，分块刷；默认0是不拆分；
34块延时：每个34指令收到74响应，再发34的延时；
36块延时：每个36指令收到76响应，再发36的延时；

3.流控设置

● Bstime：每个块之间的延时，默认按照ECU的流控；可以用自定义手动设置。
● Tx_STime：发送的最小时间，默认ECU流控；可以用自定义手动设置。
4.34请求下载

● 34请求数据格式：默认 ”00“，可手动设置。
● 地址格式：勾选时34指令后面加上地址格式(如：34 00 44+)，默认”44“，可手动设置。
● 结束请求37+：37结束下载指令，请求可以手动设置。
● 校验应答77
5.36数据下载

● 36固定总长：固定36一次最大传输长度。
● 36传输序号：设置36传输要按照”块序号“传输。
● 起始值：传输序号起始值。
● 大端(小端)：传输数据字节顺序，大端是高字节在前，小端是低字节在前。
● 补全块：补全不连续的块。
6.校验地址格式：校验指令的地址格式。

7.导入刷写文件，支持 .hex/.s19/.bin/.app
● 重新加载文件：刷新加载文件。
● 计算校验值：计算块校验值。

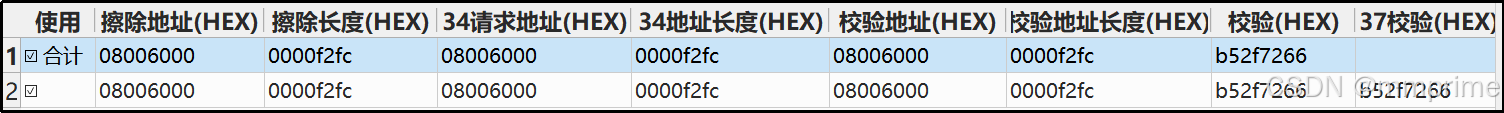

8.下载文件地址，长度和校验值管理

● 合计：
全选所有块序号。
● 地址信息：
地址信息和长度信息可以手动填写，默认加载 .hex/.s19文件自动识别。
● 校验值：37指令的校验值，可以手动填写。
