CAN总线转光纤/CAN光端机在海湾消防报警主机联网中应用

本文链接：https://blog.youkuaiyun.com/mmprime/article/details/105728951

文章介绍了来可电子的CAN总线转光纤设备如何应用于海湾消防报警主机的远距离传输，通过光纤实现40公里传输并支持冗余环网设计，确保通讯稳定性。该光端机兼容多种消防主机和通讯波特率，适应不同环境和配置需求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

来可电子CAN总线转光纤/CAN光端机实现海湾主机远距离传输。也就是先把一台海湾消防主机的CAN总线的电信号通过光纤模块转化为光信号，通过光纤将光信号传输到下一个光纤模块，再把光信号转化为电信号，接到下一个海湾消防主机上，如下图所示。光纤可以实现40公里的传输距离，并且可以实现手拉手环网冗余设计（也就是说，光纤一处断开，仍然不影响主机之间的通讯）。
这样实现长距离组网就可以实现了

最终选用LCAN-FOBR CAN总线光端机转光纤进行连网，解决了距离、光纤一处断开，仍然不影响主机之间的通讯。
系统要求:

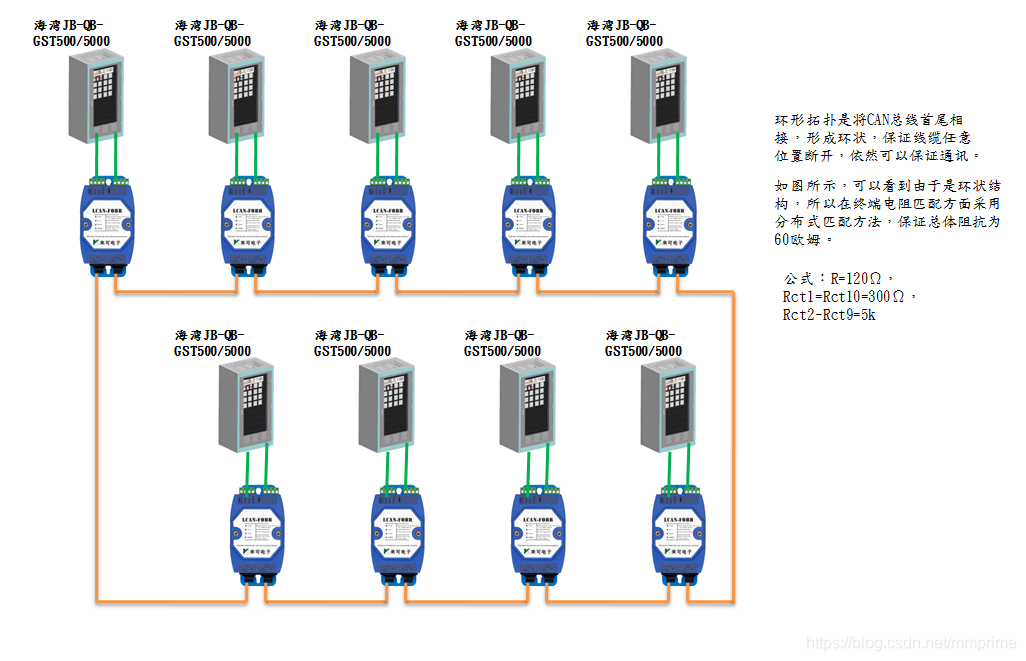

系统主机均采用海湾JB-QB-GST500/5000型报警主机，施工图如下。(见下图)

在这里插入图片描述

产品功能介绍:
实现CAN与光纤之间双向数据智能转换
支持冗余环网组网方式
一路CAN通道，二路光通道
支持自适应和中继模式
自适应模式下，CAN波特率支持0~500Kbps
中继模式下，CAN波特率支持5Kbps～1Mbps，可任意设定或选常用波特率
符合CAN 2.0A/2.0B规范，符合ISO 11898-2标准
每个通道独立隔离，隔离电压高达2500VDC
通过USB接口和配套上位机软件快捷配置参数
内置120欧姆终端电阻，通过设备外部拨动开关来控制
电源输入防反接设计，工作电压6.5_36DC或972VDC或220VAC，工作电流最大180mA/12V
工作温度：-40℃至+85℃
