CAN中继 can总线中继器、can总线中继模块波特率和滤波设置

can总线隔离中继器、canbridge、CanRepeater的can波特率和验收滤波设置。波特率支持2.5kbps~1Mbps之间任意设置，验收滤波设置支持20个组合的列表或屏蔽模式的ID过滤。

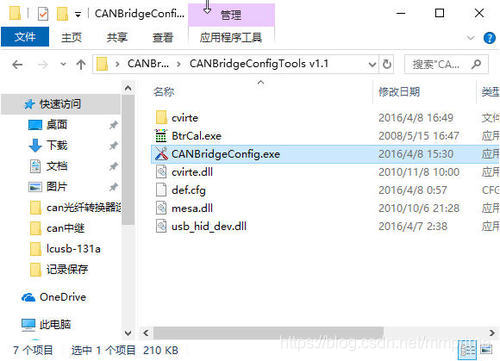

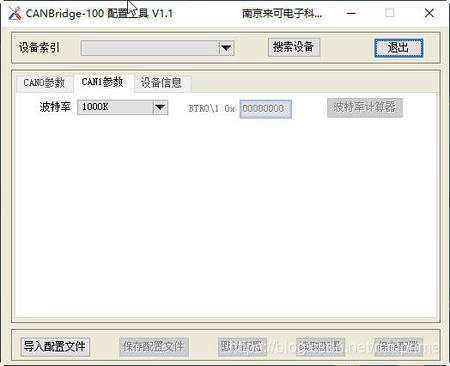

1、配套的配置软件是绿色软件，无需安装，直接双击打开软件：

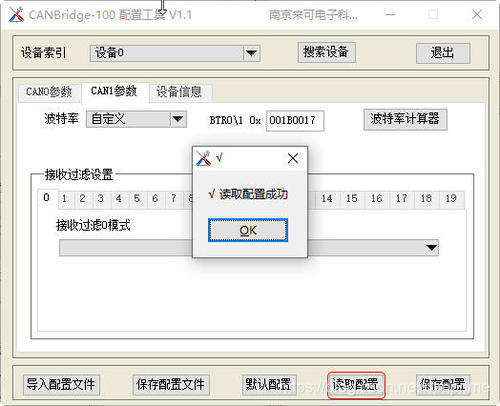

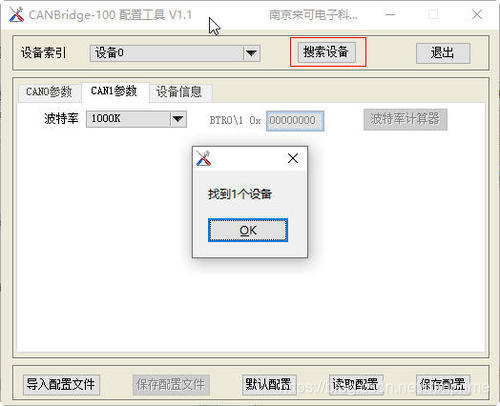

2、搜索设备-读取配置

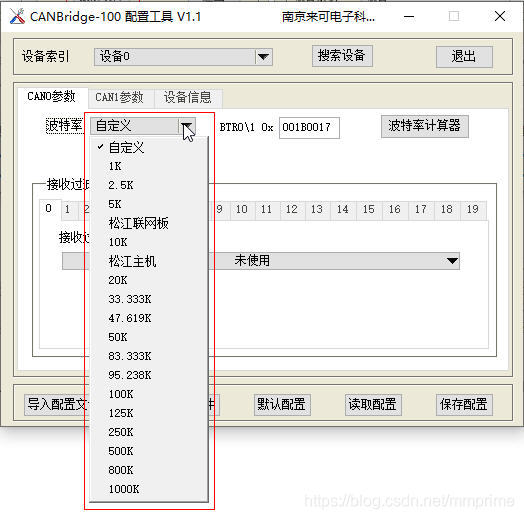

3、设置can通道通讯波特率
“CAN0参数”设置界面对应can总线隔离中继器的CAN1通道；“CAN1参数”设置界面对应can总线隔离中继器的CAN2通道。每个can通道的can波特率参数独立设置，可选常用波特率，也可以自定义任意波特率。

自定义波特率，例如要设置can波特率是6Kbps，使用波特率计算器计算出数值0x001C00A6，将其填入“BTR0\1 0x”填写框中。
