JZ2440学习笔记

本文详细介绍了嵌入式开发中烧写程序的方法,包括使用oflash软件通过OpenJTAG烧写,以及利用norflash上的uboot软件通过USB烧写。文章还探讨了解决烧写过程中遇到的问题,如未发现nandflash和USB驱动安装失败等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

http://www.100ask.org/a/product/Linux/JZ2440.html
http://www.100ask.org/a/video/linux/
开发之前的环境配置:来自 http://bbs.100ask.org/thread-23624-1-1.html

OpenJTAG驱动路径:
开发板资料\如何烧写S3C2440裸板程序\驱动\OpenJTAG

J:\嵌入式开发\JZ2410\开发板资料\bin\hardware

oflash命令:
oflash [jtag_type] [cpu_type] [flash_type] [read_or_write] [offset] [file]

oflash 0 1 0 0 0 文件名

0:openJTAG
1:JZ2440
0:nandflash
0:烧写
0:起始地址

1.oflash软件用于烧写uboot,烧写到norflash中,单板上电,直接在norflash中运行uboot即可。
扩展:
手机一般BootLoader用的是fastboot(当然之前还有onchiprom、xloader,这两部分软件运行与非ARM处理器上,主要是做ARM处理器的fastboot启动前准备工作,例如xloader烧写fastboot镜像到emmc中(nandflash),并把fastboot的镜像从emmc复制到DDR中,并启动ARM处理器运行fastboot),

以上两种BootLoader(uboot和fastboot)都运行在ARM处理器上,

2.通过uboot烧写kernel,rootfs

学习视频中把裸板程序文件(二进制文件.bin)烧写到nandflash中有两种方式:
1.使用上位机的oflash软件,通过openjtag烧写(速度很慢),norflash和nandflash都可以烧写

2.使用norflash上的uboot软件,通过USB烧写(速度比较快)
uboot的烧写需要oflash来完成,并烧写到norflash上。

烧写问题
2020年2月10日
7:25
oflash烧写到nandflash中:

前置条件:启动模式选择norflash

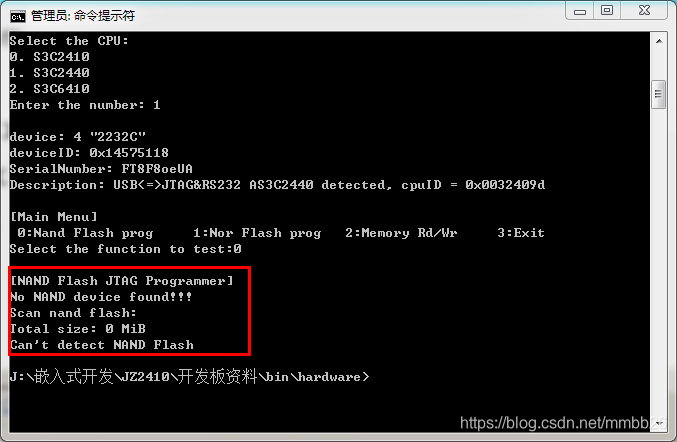

1.问题:
oflash烧写的时候遇到未发现nandflash问题
在这里插入图片描述
解决方法:

单板重启后发现nandflash
在这里插入图片描述

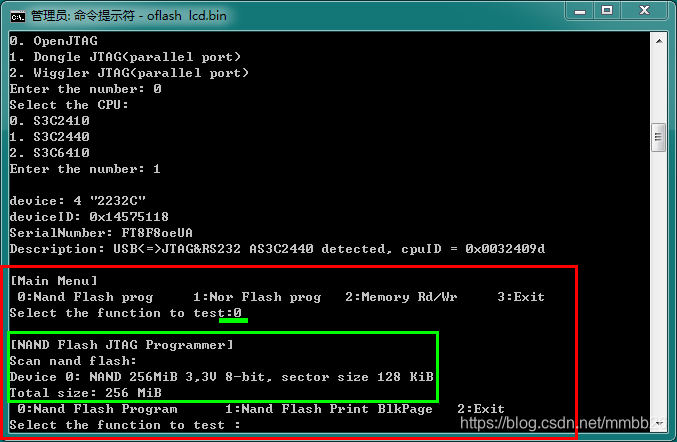

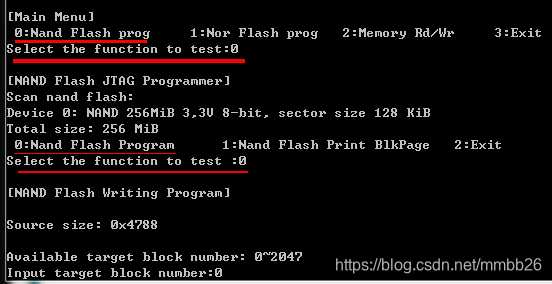

3.oflash选项选择目标烧写存储

以选nandflash为例:
第一次选0后,回显nandflash的相关信息
第二次选0,才是真正的选择
在这里插入图片描述

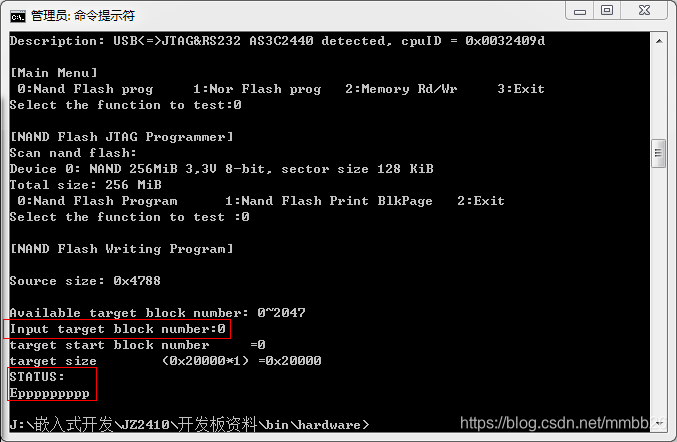

4.烧写成功

选择烧写目标块并烧写成功
在这里插入图片描述

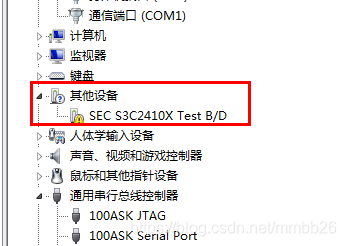

5.问题:
USB驱动安装失败
在这里插入图片描述
解决方法:

开发之前的环境配置

来自 http://bbs.100ask.org/thread-23624-1-1.html
在这里插入图片描述

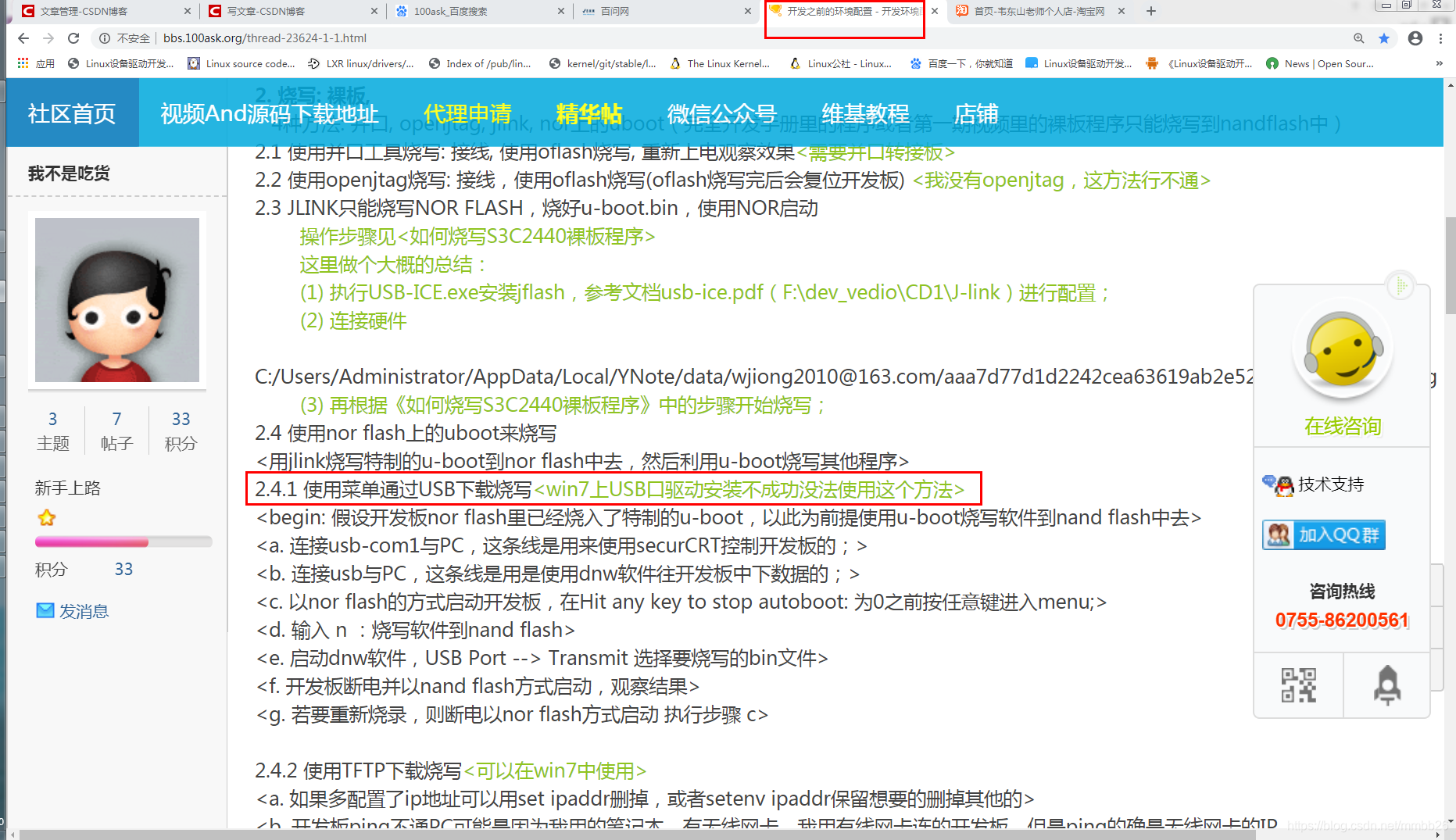

2.4 使用nor flash上的uboot来烧写
<用openjtag/jlink等烧写特制的u-boot到nor flash中去,然后利用u-boot烧写其他程序>
2.4.1 使用菜单通过dnw软件和USB下载烧写<win7上USB口驱动安装不成功没法使用这个方法>
2.4.2 使用TFTP软件和TFTP下载烧写<可以在win7中使用>

来自 http://bbs.100ask.org/thread-23624-1-1.html

tftpboot软件路径:
J:\嵌入式开发\JZ2410\开发板资料\windows\tools\tftpboot

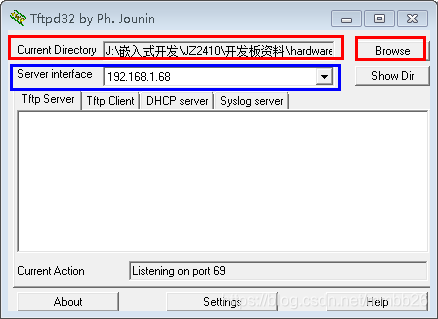

在tftpboot软件中配置上位机IP和服务器(即上位机PC)中下载文件路径
在这里插入图片描述

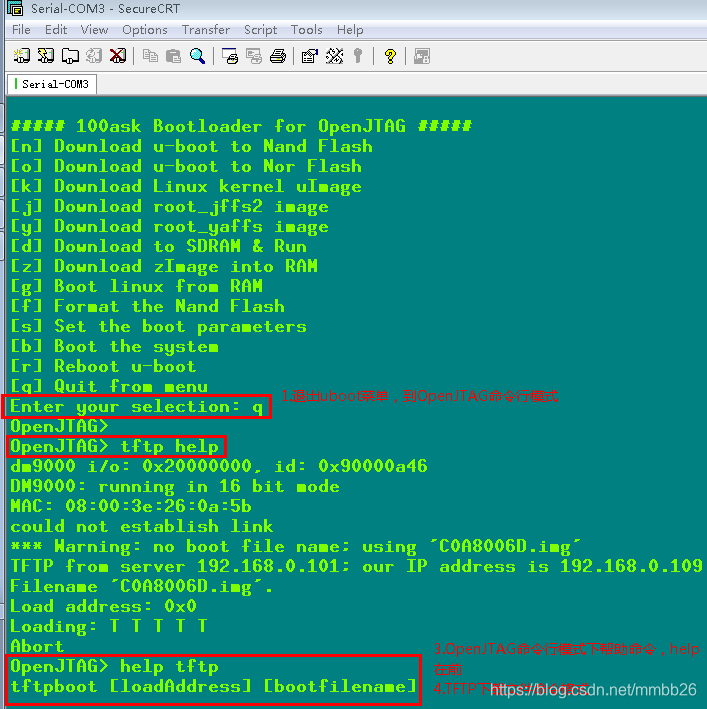

TFTP下载文件命令格式(OpenJTAG命令行模式)

在这里插入图片描述
OpenJTAG命令行模式下,
print命令,可以查看下位机的bootargs,bootcmd,网络配置等信息

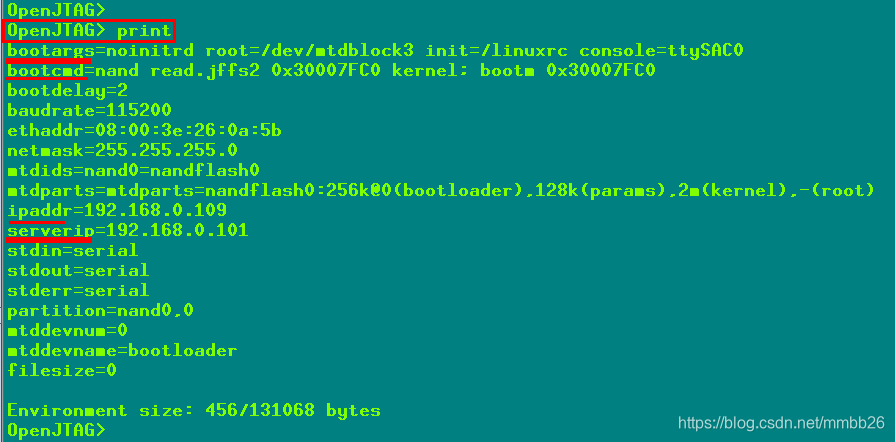

print查看下位机的各种配置信息命令格式(OpenJTAG命令行模式)

在这里插入图片描述

ipaddr=192.168.1.100(下位机IP)
serverip=192.168.1.68(上位机Windows的IP)

上位机ping不同下位机,因为下位机的uboot不会回复
下位机ping上位机测试。没有ping通。是由于Windows的防火墙没关,关掉后就可以ping通了

CuteFTP无法与虚拟机Ubuntu进行连接

1.CuteFTP9.0中文破解版 免费汉化版 / CuteFTP9.0免序列号版

来自 http://www.downxia.com/downinfo/270830.html

2.CuteFTP无法与虚拟机Ubuntu进行连接—主机与虚拟机能ping通

来自 https://blog.youkuaiyun.com/yushaodi/article/details/52184706

cuteftp在虚拟机Ubuntu上不能连接

来自 https://blog.youkuaiyun.com/caoyicheng1/article/details/19542213

3.Windows关闭防火墙
