Mybatis之架构体系

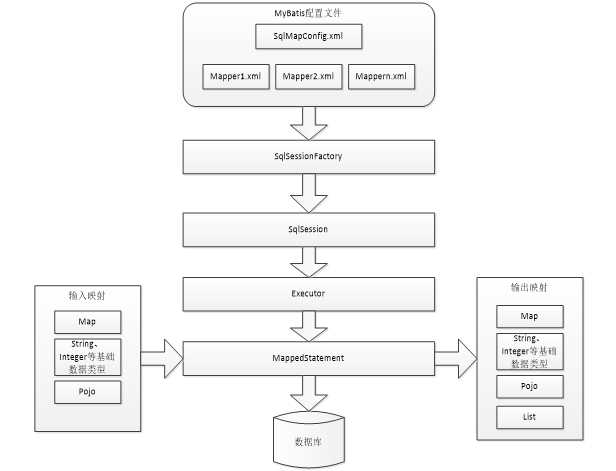

一、工作原理



二、主要构件

1.SqlMapConfig.xml（全局配置文件）

此文件作为mybatis的全局配置文件，配置了mybatis的运行环境等信息

2.mapper.xml（sql映射文件）

文件即sql映射文件，文件中配置了操作数据库的sql语句。此文件需要在SqlMapConfig.xml中加载

3.SqlSessionFactory（会话工厂）

通过Mybatis环境等配置信息构造SqlSessionFactory即会话工厂

4.sqlSession（数据库交互会话）

由会话工厂创建sqlSession即与数据库交互的会话，完成必要数据库增删改查功能

5.Executor(SQL语句执行器)

Mybatis底层自定义了Executor执行器接口操作数据库，Executor接口有两个实现，一个是基本执行器、一个是缓存执行器。是MyBatis 调度的核心，负责SQL语句的生成和查询缓存的维护

6.MappedStatement(底层封装对象,如参数、输出结果)

是Mybatis一个底层封装对象，它包装了Mybatis配置信息及sql映射信息等。mapper.xml文件中一个sql对应一个MappedStatement对象，sql的id即是Mappedstatement的id。

MappedStatement对sql执行输入参数进行定义，包括HashMap、基本类型、pojo，Executor通过Mapped Statement在执行sql前将输入的java对象映射至sql中，输入参数映射就是jdbc编程中对preparedStatement设置参数。

MappedStatement对sql执行输出结果进行定义，包括HashMap、基本类型、pojo，Executor通过MappedStatement在执行sql后将输出结果映射至java对象中，输出结果映射过程相当于jdbc编程中对结果的解析处理过程。
