[EDA]实验2A:设计M=12的计数器

一、实验内容

  1. 用161计数器芯片,设计一个M=12的计数器
  2. 上电后,对CLK信号,从0顺序计数到11,然后回绕到0
  3. 当计数值为11的CLK周期,溢出信号OV输出一个高电平,其他周期OV信号输出0
  4. 用波形仿真观察电路结果

二、实验步骤

本实验由Quartus软件来实现,过程如下:

  1. 首先建立一个新项目(该实验我建立的项目名称为top)。
  2. 再在该项目下面添加一个新的bdf文件窗口,并保存该文件,名称为mytop.
  3. 在该窗口里面进行电路连接,在进行连接之前,先对74161的相关知识进行了解;
    下图为74161芯片引脚功能74161芯片引脚功能
    下图是74161芯片的内部结构图,从图中可以看到,161芯片内部主要包括一个4比特计数器和一个并行置数电路, 另外还有2个逻辑门用于工作使能和进位控制。
    在这里插入图片描述

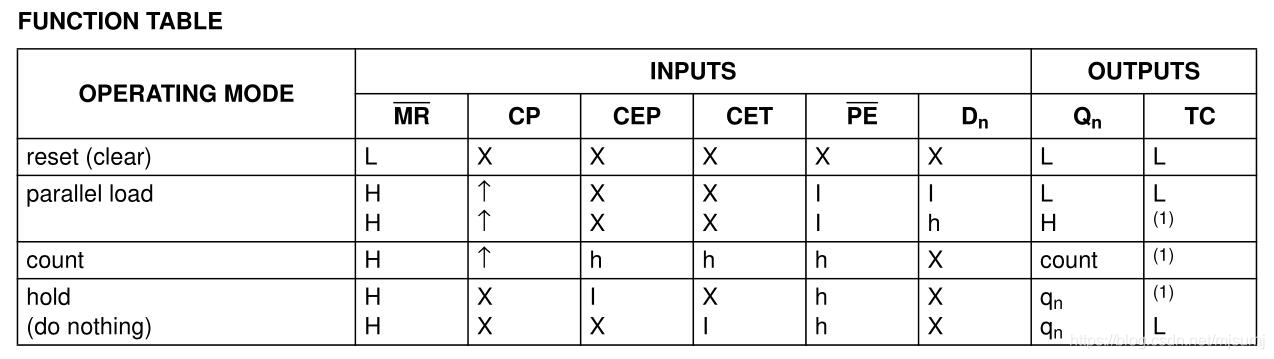

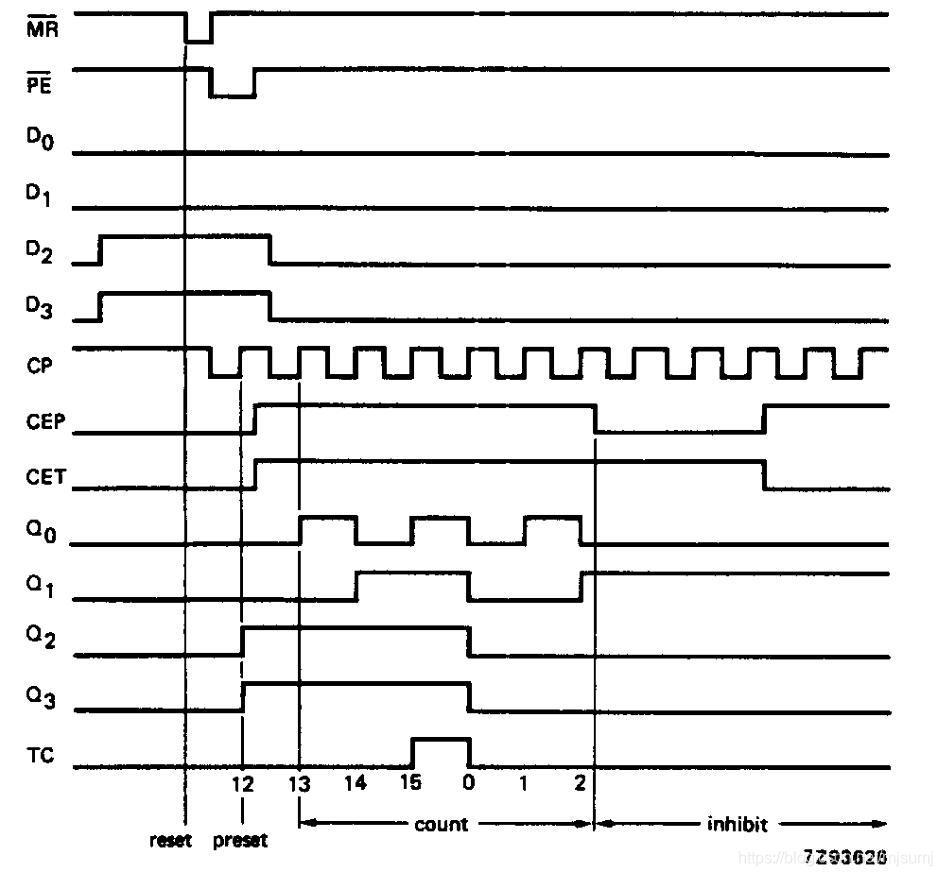

    74161芯片的工作逻辑真值表和工作时序如下图所示
    在这里插入图片描述
    在这里插入图片描述
