20200411-eclipse android OTG编程(3)-与单片机串口连接并互传数据

本文介绍了如何在Eclipse环境下，使用Android OTG功能与单片机通过CH34x芯片进行串口通信。详细讲解了导入CH34xUARTDriver.jar库、设置串口参数、连接、发送和接收数据的步骤，并提供了关键代码段。单片机部分采用STM32F103，通过USART2进行交互。

通过OTG对USB存储设备操作和与单片机串口连接互传数据可能存一定差异，暂时还没有尝试对USB存储设备的操作；下面都是与单片机CH34x芯片连接互传数据的尝试；(代码部分与前2期的不一样)斜体样式

与单片机的互传数据首先可以参考如下的demo；直接使用xx公司写的jar包
https://download.youkuaiyun.com/download/mjc1321/12318022

将其中的demo研究了下，尽可能全部精简后，主要就几个步骤；

权限自行添加

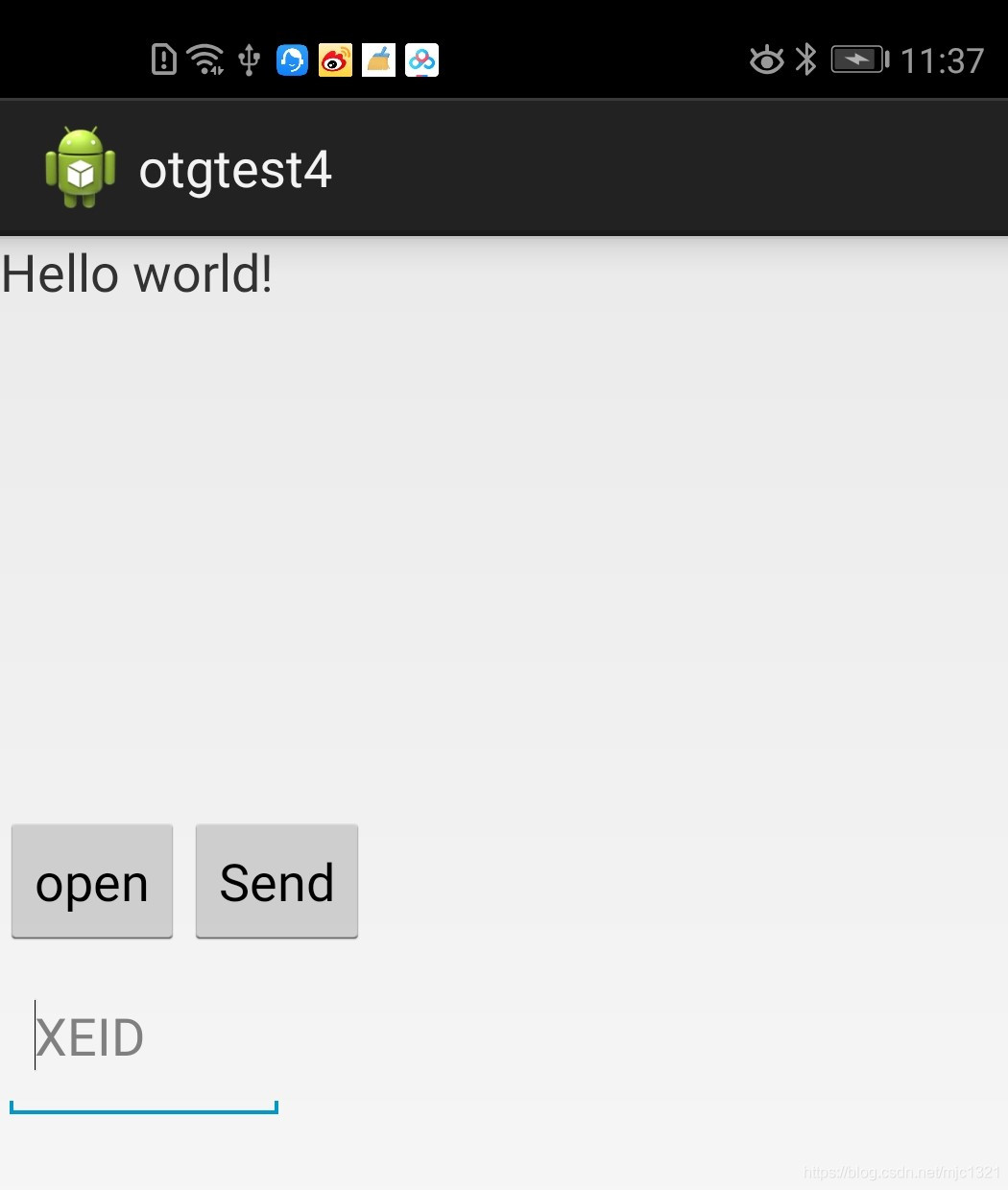

界面自行设计，我就设计了几个组件:1)显示文本框，2)开启连接按钮，3)发送按钮，4)文本输入框
在这里插入图片描述

1、包导入

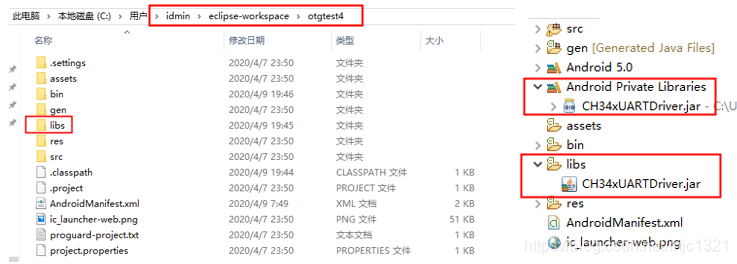

将压缩包lib文件夹下CH34xUARTDriver.jar文件复制到工程项目下的libs文件夹中(自己创建)，如下：
在这里插入图片描述
然后重启eclipse，刷新工程项目，可在Android Private Libraries下找到我们需要的jar包；

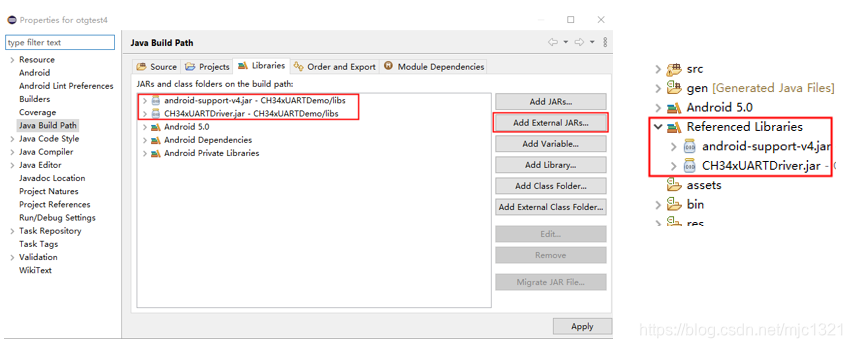

切勿直接使用工程项目的build path中Add External JARs添加，该方式是将jar包放置在Referenced Libraries下，这会导致程序无法正常运行；这个大坑折腾了好久，暂时没研究为啥；
在这里插入图片描述
2、代码
1)创建CH34xUARTDriver对象
2)设置串口参数(波特率=115200，stopBit=1，dataBit=8，parity、flowControl一般不管设为0)
3)流程：依次调用CH34xUARTDriver对象的ResumeUsbPermission()、ResumeUsbList()、UartInit()、SetConfig()等函数；—都在开启连接按钮点击监听方法中执行；
4)发送按钮监听方法中调用CH34xUARTDriver对象的WriteData()函数发送数据
5)读取数据，通过readThread额外的线程读取；
6)读取数据处理handler

open按钮监听函数：

//打开流程主要步骤为ResumeUsbList，UartInit
		button_open.setOnClickListener(new View.OnClickListener() {



					@Override
					public void onClick(View arg0) {


						if (!isOpen) {


							int retval = chDriver.ResumeUsbPermission();
							if (retval == 0) {


								retval = chDriver.ResumeUsbList();
								if (retval == -1)// ResumeUsbList方法用于枚举CH34X设备以及打开相关设备
								{


									 chDriver.CloseDevice();
								} else if (retval == 0){


									if ( chDriver.mDeviceConnection != null) {


										//对串口设备进行初始化操作
										if (!chDriver.UartInit()) {


											return
