今天因为需要在QT底下绘制一个柱状图，由于不想自己麻烦重载一个QWidget所以就在网上搜索到了QCustomPlot，按照这个项目主页的图像显示它是可以满足我的要求。

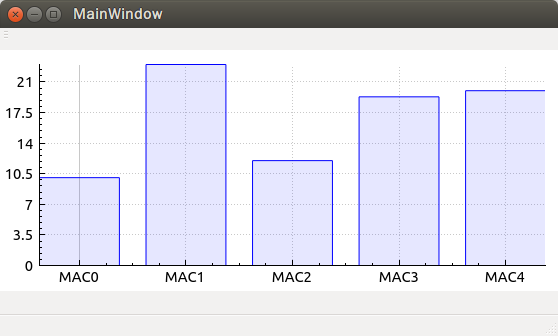

首先来看一下效果图（绘制风格，画刷，颜色都使用的默认的）

先将下载来的QCustomPlot.cpp QCustomPlot.h拷贝到你的工程里

首先在QtCreator中拖出一个QWidget，然后提升为QCustomPlot类。

假设该成员变量为widget.

柱状图我们需要两个数据，一个是每个柱的相应标签(QString)，一个就是其值(double)

void MainWindow::init_ui()
{
QVector<QString> labels(5);
QVector<double> values(5);
for(int i=0;i<5;++i)
labels[i]=QString("MAC")+('0'+i);
values[0]=(10.05);
values[1]=23;
values[2]=12;
values[3]=19.3;
values[4]=20;

我们使用QCustomPlot提供的QCPBars来表示柱状图

QCPBars* bars=new QCPBars(this->ui->widget->xAxis,this->ui->widget->yAxis);
QVector<double> index(5);
for(int i=0;i<5;++i)
index[i]=i;
bars->setData(index,values);

QCPBars的setData()的两个参数也是两个向量，只不过第一个向量index的每个元素表示“第几个柱子”，然后后面对应的values表示对应“柱子的值”

添加完了绘制的柱状图，接下来添加标签，要想完全自己定义标签，需要先执行以下代码关闭默认的底部标签自动生成

this->ui->widget->xAxis->setAutoTicks(false);
this->ui->widget->xAxis->setAutoTickLabels(false);
this->ui->widget->xAxis->setAutoTickStep(false);

先将bars添加到widget上吧，然后自动调整下坐标系

this->ui->widget->addPlottable(bars);
this->ui->widget->rescaleAxes();

接下来我们要生成我们标签的位置坐标，有个公式计算，其生成的向量 coor里面就对应了我的labels的坐标，注意这个坐标不是屏幕像素坐标，而是它这个坐标系的坐标，如果不是很明白就把上面的那三个false改为true看下它默认的坐标。

double wid=this->ui->widget->xAxis->range().upper-this->ui->widget->xAxis->range().lower;
double cl=bars->width()+(1.0*wid-bars->width()*5)/4;

QVector<double> coor;
for(int i=0;i<5;++i)
coor.append(this->ui->widget->xAxis->range().lower+i*cl+bars->width()/2);
this->ui->widget->xAxis->setTickVector(coor);
this->ui->widget->xAxis->setTickVectorLabels(labels);

最后replot一下

this->ui->widget->replot();
}

然后就完工了
在MainWindow::MainWindow最后面加上一句

MainWindow::MainWindow(QWidget *parent) :
QMainWindow(parent),
ui(new Ui::MainWindow)
{
ui->setupUi(this);
this->init_ui();
}
