根据前面的讲解，可参考uboot移植第二篇的最后，

总结：从以上过程可以看出，如果要在如果要在board目录下新建一个开发板<board_name> 的目录，或着在board目录的子目录下新建一个开发板<board_name> 的目录，需要在board.cfg配置文件中添加相应的信息，在#include/configs目录下也要建立一个文件<board_name.h>，里面存放的就是开发板board_name的配置信息。

那么我们开始移植uboot2010.09

1、cd uboot－2010.09

2、在board/samsung目录下建立目录：mkdir board/samsung/mini2440

3、cp board/samsung/smdk2410/* board/samsung/mini2440/

4、mv board/samsung/mini2440/smdk2410.c board/samsung/mini2440/mini2440.c

5、cp include/configs/smdk2410.h include/configs/mini2440.h

6、gedit board/samsung/mini2440/Makefile:smdk2410.o->mini2440.o

7、gedit boards.cfg:添加一行： mini2440 arm arm920t - samsung s3c24x0

8、vim Makefile：在#set default to nothing for native builds这行的上面添加一句

CROSS_COMPILE=arm-lwm-linux-gnueabi- // 这个根据自己的交叉编译链做相应的修改

9、vim /etc/profile 最后一行添加export PATH=$PATH:/home/lwm/software/mini2440/x-tools/arm-lwm-linux-gnueabi/bin

10、source /etc/profile

注：9，10主要是讲交叉编译链的路径添加到环境变量里面，根据自己的情况可以选择取舍

11、make distclean

12、make mini2440_config

13、make

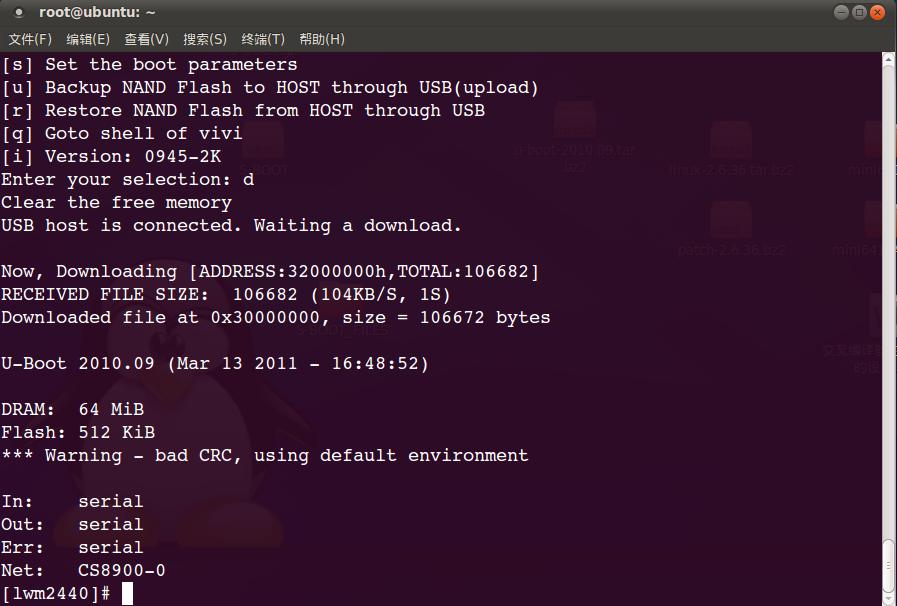

14、将生成的uboot.bin通过vivi的d命令下到ram中去运行，效果如下：

再继续下去可以参照黄刚的博客或者 Tekkaman Ninja的博客进行移植，当然，对于128M的nandflash代码要做如下修改：


    对于128m的mini2440相关代码为

 #include <config.h>

 #define NF_BASE 0x4E000000 //Nand Flash配置寄存器基地址

 #define __REGb(x) (*(volatile unsigned char *)(x))

 #define __REGi(x) (*(volatile unsigned int *)(x))

 #define NFCONF __REGi(NF_BASE + 0x0 ) //通过偏移量还是得到配置寄存器基地址

 #define NFCONT __REGi(NF_BASE + 0x4 ) //通过偏移量得到控制寄存器基地址

 #define NFCMD __REGb(NF_BASE + 0x8 ) //通过偏移量得到指令寄存器基地址

 #define NFADDR __REGb(NF_BASE + 0xC ) //通过偏移量得到地址寄存器基地址

 #define NFDATA __REGb(NF_BASE + 0x10) //通过偏移量得到数据寄存器基地址

 #define NFSTAT __REGb(NF_BASE + 0x20) //通过偏移量得到状态寄存器基地址

 #define NAND_CHIP_ENABLE (NFCONT &= ~(1<<1)) //Nand片选使能

 #define NAND_CHIP_DISABLE (NFCONT |= (1<<1)) //取消Nand片选

 #define NAND_CLEAR_RB (NFSTAT |= (1<<2))

 #define NAND_DETECT_RB { while(! (NFSTAT&(1<<2)) );}

 #define NAND_SECTOR_SIZE 2048

 #define NAND_BLOCK_MASK (NAND_SECTOR_SIZE - 1)

 /* low level nand read function */

 int nand_read_ll(unsigned char *buf, unsigned long start_addr, int size)

 {

     int i, j,page;

     if ((start_addr & NAND_BLOCK_MASK) || (size & NAND_BLOCK_MASK))

     {

         return -1; //地址或长度不对齐

     }

     NAND_CHIP_ENABLE; //选中Nand片选

     for(i=start_addr; i < (start_addr + size);)

     {

         //发出READ0指令

         NAND_CLEAR_RB;

         NFCMD = 0x00;

         //对Nand进行寻址

            page=i>>11;

         NFADDR = 0;

           NFADDR = 0;

           NFADDR = page & 0xFF;

           NFADDR = (page>> 8) & 0xFF;

           NFADDR = (page>> 16) & 0xFF;

     NFCMD = 0x30;

         NAND_DETECT_RB;

         for(j=0; j < NAND_SECTOR_SIZE; j++, i++)

         {

             *buf = (NFDATA & 0xFF);

             buf++;

 /********************************************************************************************************/

 if (*buf!=0)

 {

 #define GPBCON (*(volatile unsigned long *)0x56000010)

 #define GPBDAT (*(volatile unsigned long *)0x56000014)

 void led()

 {

 GPBCON = 0x154FD;

 GPBDAT = 0x1C0;

 }

 }

 /********************************************************************************************************/

         }

     }

     NAND_CHIP_DISABLE; //取消片选信号

     return 0;

 }
