arcgis-ps-cad联合出图控制

【arcgis实践记录0528】
cad到ps的出图比较容易控制，用cad页面设施管理器来设置。
最近用arcgis图片的叠加图层的问题比较脑壳疼，一般来说都需要手动缩放。
下面是初步探索的解决办法：

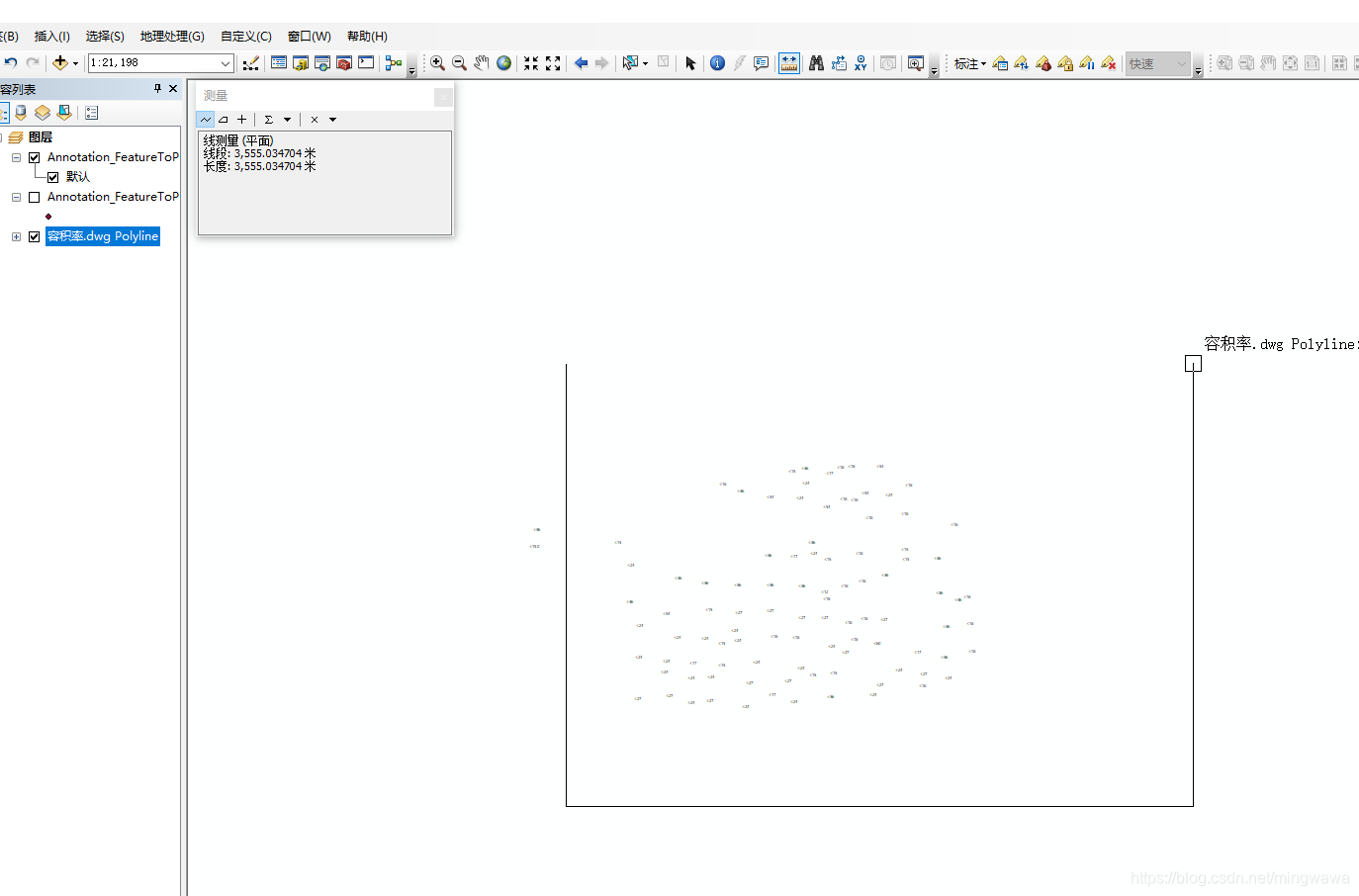

1、cad图框导入arcgis，量取实际距离

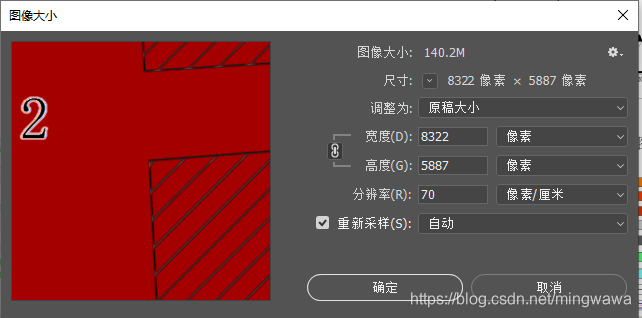

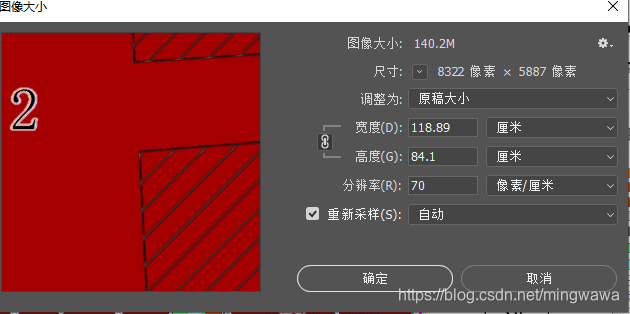

2、查看ps图像大小

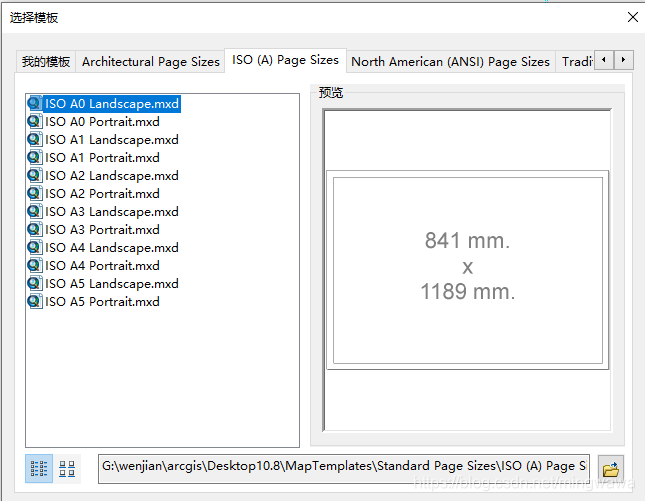

3、arcgis选取相应版式

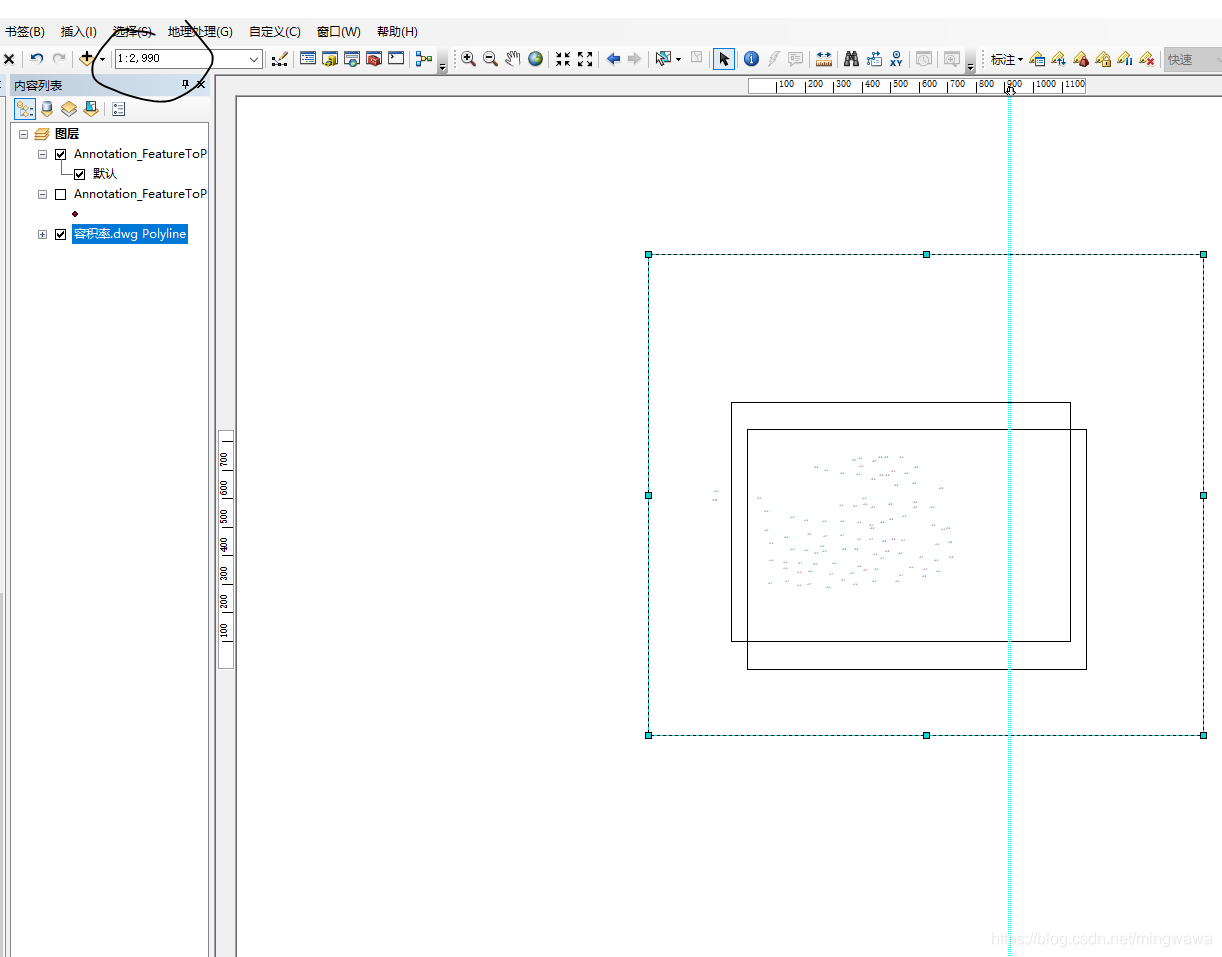

4、确定arcgis比例
比例：实际长度3555米/图版长度1189mm=2990
在arcgis里面输入，然后平移图框对应cad的图框
，然后加个书签。

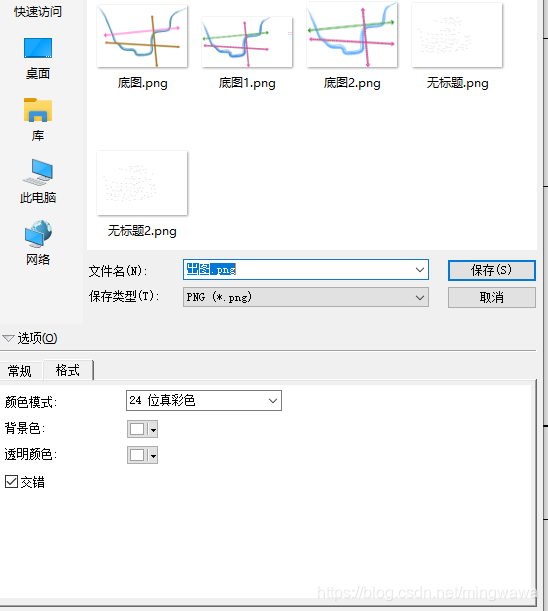

5、导出地图，背景色和透明色都选白色，格式png，导出就是透明背景的png图片了，可以直接拖到ps里面（如果ps就老版本，拖入图片不会自动缩放，在导出图片时需要选择与ps匹配的分辨率）
